Instrukcja i opis techniczny zamiatarek CityCat

Zamiatarki miejskie, takie jak Bucher CityCat i Johnston CX201, stanowią kluczowe narzędzia w utrzymaniu czystości przestrzeni publicznych. Modele te, dostępne w różnych konfiguracjach i rocznikach, łączą zaawansowane technologie z wysoką wydajnością i komfortem pracy operatora. Poniżej przedstawiamy szczegółowy opis techniczny i funkcjonalny wybranych zamiatarek.

Zamiatarki Johnston CX201

Zamiatarki Johnston CX201 to maszyny chodnikowo-uliczne, które sprawdzają się w różnorodnych warunkach pracy. Poniżej przedstawiono szczegółowe dane techniczne i wyposażenie tego modelu.

Dane techniczne Johnston CX201 (rok produkcji 2014)

• Rodzaj maszyny: zamiatarka chodnikowo-uliczna
• Marka maszyny: JOHNSTON
• Oznaczenie: CX201
• Stan: Używany
• Rok produkcji: 2014 r.
• Wskazania licznika (mth): +/- 12120 mth
• Masa Całkowita Maszyny: 4500 kg
• Dopuszczalna Masa Całkowita: 5250 kg
• Rodzaj silnika: spalinowy wysokoprężny marki VM Motori R754EU5, 05D/9 spełniający normę Euro 5
• Silnik: Common Rail o pojemności 2970cm3, 4 cylindry, turbodoładowany z intercoolerem
• Moc: 62 kW / 84 KM
• Napęd maszyny: hydrostatyczny
• Szerokość zamiatania: 2,30 m

Skrócony opis techniczny Johnston CX201

Zamiatarka Johnston CX201 spełnia normy pyłowe PM10. Posiada dwie niezależne szczotki obrotowe do zamiatania, zraszane na wysięgnikach sterowanych hydraulicznie. Całkowita pojemność wody w zamiatarce wynosi około 152 litrów, a zbiornik na nieczystości ma pojemność około 1,8 m³. Maksymalna prędkość maszyny to 50 km/h, a jej wydajność wynosi około 36800 m²/h.

Wyposażenie Johnston CX201

Model Johnston CX201 wyposażony jest w kabinę operatora typu zamkniętego, dwuosobową, z przeszkloną podłogą zapewniającą widok na szczotki. Kabina oferuje komfort dzięki manualnej klimatyzacji, ogrzewaniu, regulowanej kierownicy oraz pneumatycznie regulowanemu fotelowi kierowcy. Na wyposażeniu znajduje się również gniazdo-zapalniczka 12V, komputer pokładowy, złącze diagnostyczne OBD oraz fabryczne radio Johnston CT410 AMS RDS ze slotem na karty. Dodatkowe funkcje obejmują:

• Myjka wysokociśnieniowa z lancą (tzw. KARCHER)
• Odkurzacz do liści
• Oświetlenie drogowe i robocze, dodatkowe oświetlenie robocze przy szczotkach
• Światła LED do jazdy dziennej
• Lampa błyskowo-ostrzegawcza
• Wycieraczka szyby przedniej
• Lusterko zewnętrzne lewe i prawe
• Kamera cofania
• Ogumienie osi I: Continental Velocity ContiRV20 6.50R10
• Ogumienie osi II: Continental Velocity ContiRV20 225/75R10

Dostępność i dodatkowe informacje o Johnston CX201

Dostępnych jest 6 sztuk zamiatarek chodnikowo-ulicznych marki JOHNSTON CX201, w tym 3 sztuki z roku 2014 i 3 sztuki z roku 2015. Pompy pracy we wszystkich maszynach utrzymują ciśnienie 190-200 bar, a przebiegi zamiatarek wynoszą około 6000 mth. Trzy maszyny posiadają dodatkowe oświetlenie robocze na dachu (lightbar), a trzy maszyny z rocznika 2015 są wyposażone w dodatkową kamerę na dachu z przodu. Istnieje również możliwość nabycia zamiatarek JOHNSTON z przeznaczeniem na części z roczników 2011 i 2013.

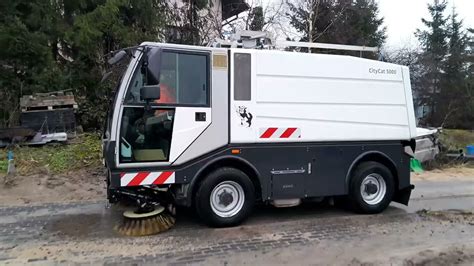

Zamiatarki Bucher CityCat

Zamiatarki Bucher CityCat to nowoczesne maszyny komunalne, zaprojektowane z myślą o efektywności, komforcie i niskim wpływie na środowisko. Wyróżnia je innowacyjna konstrukcja, ergonomia oraz możliwość pracy w różnych warunkach. Dostępne są w wersjach elektrycznych i spalinowych, w zależności od potrzeb.

Bucher CityCat V20e - zamiatarka elektryczna

Zamiatarka elektryczna Bucher CityCat V20e to druga generacja zamiatarek z napędem elektrycznym, która może być używana przez całą dobę dzięki bardzo niskiemu poziomowi hałasu (92 dB(A)).

Kluczowe cechy V20e:

• Napęd: Elektryczny, z własnym zespołem akumulatorów Bucher Municipal.
• Czas pracy: Zespół akumulatorów zapewnia pracę przez pełną 8-godzinną zmianę.
• Ładowanie: Ładowarka pokładowa o mocy 22 kW umożliwia naładowanie akumulatorów w 2-3 godziny w dowolnym publicznym punkcie ładowania. Możliwość odzyskiwania energii podczas zmniejszania prędkości.
• Zwinność: Mechanizm skrętu z przegubową ramą zapewnia wyjątkową zwinność, zwrotność i stateczność kierunkową.
• Komfort: Nowa, ergonomiczna kabina ROPS i niezależne zawieszenie wszystkich kół zapewniają wyjątkowe prowadzenie. Kabina dostępna z wejściem z obu stron, miękkie w dotyku elementy sterujące i podłokietniki z ergonomicznie dopracowanymi elementami sterującymi.
• System zamiatania: Ruchoma dysza ssąca z opatentowanym mechanizmem mocowania i prosta rura ssąca zapewniają optymalny przepływ powietrza i minimalne ryzyko zatkania. Duża średnica rury ssącej pozwala zbierać większe przedmioty.
• Zbiornik na nieczystości: Nowo zaprojektowany zbiornik o pojemności 2 m³ wykonany ze stali nierdzewnej 1.4003, z dużym i łatwym do czyszczenia filtrem. Wysokość wyładunku 1,555 m.
• Zbiornik na wodę: Pojemność 150 litrów, zapewniający maksymalną autonomię.
• Sterowanie: Intuicyjna obsługa za pomocą wielofunkcyjnego podłokietnika Smart-Con współpracującego z wyświetlaczem Smart-Con (4,3 cala). Ekran dotykowy CSense (10,1 cala) oferuje rozbudowaną konfigurację i diagnostykę wizualną.
• Dodatkowe wyposażenie: Wąż ssący do sprzątania miejsc niedostępnych, możliwość regulacji szczotki bocznej, 3. szczotka zwiększająca szerokość zamiatania (z zabezpieczeniem przed uderzeniem), wersja do usuwania chwastów, układ odzyskiwania wody.

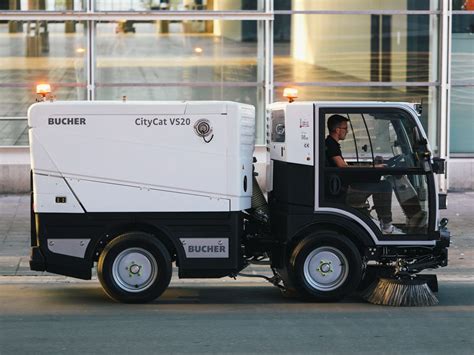

Bucher CityCat VS20 - lekkość i moc w klasie 3,5 t

Dopuszczalna masa całkowita 3,5 t sprawia, że CityCat VS20 to wyjątkowe połączenie ładowności i sprawności zamiatania. Jest to jedyna zamiatarka w tej klasie, która zapewnia maksymalną wydajność w codziennym zamiataniu.

Kluczowe cechy VS20:

• Silnik: 3-cylindrowy silnik Deutz Stage V o mocy 45 kW z zewnętrznym układem recyrkulacji spalin, zapewniający niskie zużycie paliwa.
• Zwinność i komfort: Podobnie jak V20e, VS20 posiada mechanizm skrętu z przegubową ramą oraz ergonomiczną kabinę ROPS z niezależnym zawieszeniem wszystkich kół.
• Obsługa: Proste sterowanie jedną ręką, wielofunkcyjny podłokietnik Smart-Con i wyświetlacz 4,3 cala. Ekran dotykowy CSense (10,1 cala) do konfiguracji i diagnostyki.
• System zamiatania: Duża średnica rury ssącej, wydajna turbina, ruchoma dysza ssąca z opatentowanym mechanizmem mocowania.
• Zbiornik na nieczystości: Pojemność 2 m³, wykonany ze stali nierdzewnej, z dużym filtrem. Wysokość wyładunku 1,555 m.
• Zbiornik na wodę: 150 litrów.
• Dodatkowe funkcje: Możliwość regulacji szczotki bocznej, 3. szczotka, układ odzyskiwania wody.
• Wymagane prawo jazdy: Kat. B.

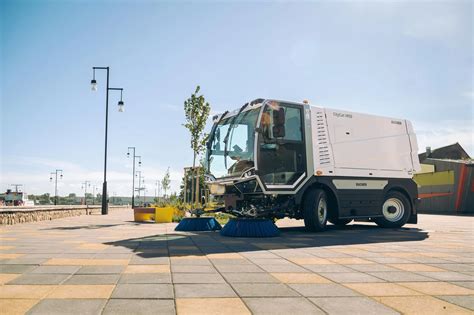

Bucher CityCat VR50 i WR50 - wszechstronny pojazd komunalny

Pojazd komunalny Bucher CityCat VR50 jest dostępny jako zamiatarka (VR50) lub jako urządzenie myjące (WR50). Oba warianty mogą być napędzane spalinowo lub elektrycznie, co stanowi odpowiedź na rosnące potrzeby sektora komunalnego.

Warianty i napęd:

• CityCat VR50: Zamiatarka z napędem spalinowym lub elektrycznym (VR50e).
• CityCat WR50: Urządzenie myjące z napędem spalinowym lub elektrycznym (WR50e).
• Silnik spalinowy: Nowoczesny diesel o mocy 118 kW, spełniający normę emisji spalin Euro 6. Prędkość maksymalna do 80 km/h.
• Napęd elektryczny: Wydajny, z prędkością maksymalną 50 km/h i obiecanym czasem pracy do 10 godzin. Niski poziom hałasu, idealny do pracy w strefach zamieszkania lub w nocy.

Kompaktowa konstrukcja i zwrotność:

Dzięki kompaktowej budowie, systemowi skrętu wszystkich czterech kół i promieniowi zawracania wynoszącemu tylko 2950 mm, pojazdy CityCat VR50 i WR50 sprawdzają się na wąskich ulicach, placach i chodnikach. Zaprojektowano je z myślą o wydajnym i ekologicznym czyszczeniu przestrzeni publicznych.

Pojemność zbiorników:

• CityCat VR50 (zamiatarka): Zbiornik wody o pojemności 880 litrów, z możliwością montażu dodatkowego zbiornika 1120 litrów. Pojemny pojemnik na brudy.
• CityCat WR50 (myjka): Zbiornik wody o pojemności aż 5000 litrów.

Komfort i bezpieczeństwo operatora:

Kabina pojazdu CityCat VR50 jest dostępna w wariancie przystosowanym do ruchu lewo- i prawostronnego, z fotelami dla maksymalnie trzech osób. Ergonomiczne rozmieszczenie instrumentów i intuicyjny wielofunkcyjny wyświetlacz ułatwiają sterowanie. Duża powierzchnia szyb i panoramiczny widok zwiększają kontrolę nad przestrzenią roboczą. Fotel z amortyzacją pneumatyczną i system klimatyzacji zapewniają wygodę pracy przez wiele godzin. Systemy wspomagające, takie jak kamera 360 stopni oraz detekcja obiektów i ludzi, podnoszą poziom bezpieczeństwa i precyzję manewrowania. Nowy panel sterowania umożliwia szybki dostęp do wszystkich funkcji, skracając czas szkolenia operatorów.

Wszechstronność i nowoczesność:

CityCat VR50 (zamiatarka) może posiadać 3-szczotkowy system ciągniony lub 2-szczotkowy system pchany. W sezonie zimowym pojazd może służyć do usuwania śniegu za pomocą lemiesza. Do WR50 przygotowano takie dodatki jak ręczne, obrotowe urządzenie do czyszczenia powierzchni czy ramię z 15-metrowym wężem i ręczną lancą do manualnego mycia.

Bucher Connect i Smart City:

System Bucher Connect umożliwia zdalną analizę danych eksploatacyjnych, diagnostykę i optymalizację tras, wspierając zarządców flot komunalnych. Opcjonalna integracja z systemami zarządzania miastem (smart city) pozwala na automatyczne raportowanie wykonanych prac, monitorowanie zużycia wody i paliwa oraz bieżące zarządzanie serwisem. CityCat VR50 spełnia najwyższe standardy środowiskowe i technologiczne.

Tabela danych - CityCat VR50 / WR50
