Awaryjne uruchamianie i rozwiązywanie problemów z rozrusznikiem traktorka kosiarki

Uruchomienie traktorka kosiarki, szczególnie w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. Poniżej przedstawiono metody awaryjnego uruchamiania oraz potencjalne przyczyny problemów z rozruchem.

Awaryjne uruchamianie traktorka kosiarki „na krótko”

Aby awaryjnie uruchomić większość traktorków z rozrusznikiem elektrycznym, można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S). Jest to możliwe przy użyciu zaizolowanego przewodu lub śrubokręta.

Kluczowe czynniki warunkujące działanie rozrusznika

Rozrusznik zakręci silnikiem pod warunkiem spełnienia kilku kluczowych czynników:

• Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
• Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
• Spełnione blokady bezpieczeństwa: Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).

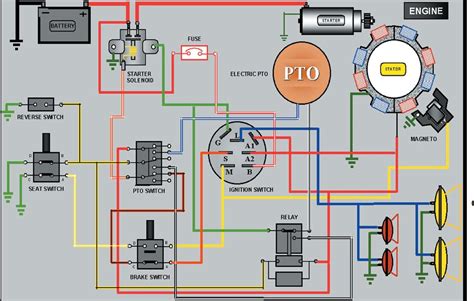

Schemat układu rozruchowego

Standardowy układ rozruchowy składa się z następujących elementów:

Akumulator 12 V → stacyjka (IGN/START) → zabezpieczenia (wyłącznik fotela, czujnik PTO, przełącznik neutralny) → cewka elektromagnesu rozrusznika (S) → masa.

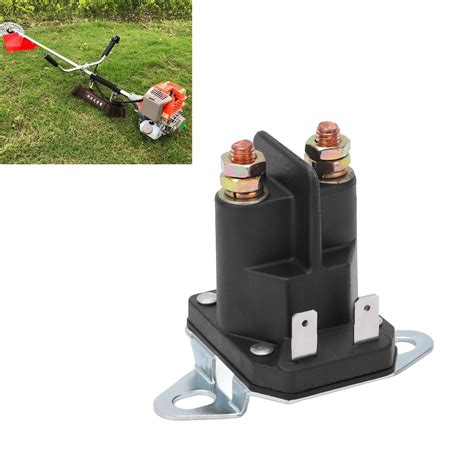

Na elektromagnesie rozrusznika znajdują się zazwyczaj dwa grube zaciski:

• B-ATT (Battery): Gruby kabel podłączony bezpośrednio do dodatniego bieguna akumulatora (+12 V).
• M-MOTOR: Przewodzi prąd rozruchowy (100-200 A) do silnika rozrusznika.

Istnieje również cieńszy zacisk:

• S (Start/Signal): Przewód sterujący.
• I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.

Procedura awaryjnego uruchomienia

1. Przygotuj drogę gaszenia silnika, zanim zaczniesz. Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
2. Sprawdź naładowanie akumulatora (minimum 12,5 V).
3. Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
4. Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
5. Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.

Możliwe problemy i ich przyczyny podczas awaryjnego uruchamiania

• Brak reakcji: Rozładowany akumulator, przerwany przewód masowy, spalona cewka elektromagnesu.
• "Klik" bez obrotu silnika: Słaby akumulator lub styki, zablokowany silnik.
• Silnik kręci, ale nie odpala: Brak paliwa, brak iskry (przewód STOP zwarty do masy), problem z immobilizerem w nowszych modelach.

Dodatkowe uwagi dotyczące awaryjnego uruchamiania

• Zwarcie B-S omija jedynie obwód sterujący (20-30 A). Nie dostarcza pełnego prądu rozrusznika, dlatego iskrzenie jest umiarkowane.
• Mostkowanie dwóch grubych zacisków B-M jest obejściem drugiego poziomu i prowadzi do znacznie większego iskrzenia. Stosuj je tylko do testów i używaj grubego przewodu (≥16 mm²).

Specyfika nowszych modeli i systemów elektronicznych

Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, John Deere serii X300/X500 (po 2019 r.) oraz Stiga Estate (modele smart), wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające.

Awaryjne obejście może wymagać podania +12 V na zacisk IGN lub wgrania serwisowego programu "bypass harness". Jest to czynność serwisowa, która potencjalnie może skutkować utratą gwarancji.

Rosnąca liczba traktorków wyposażana jest w elektroniczne moduły bezpieczeństwa, takie jak kontroler fotela (seat controller) czy kontroler PTO (PTO controller). Producenci wprowadzają również złącza serwisowe (Service Start Connector), które stanowią bezpieczniejszą formę obejścia, minimalizując ryzyko iskrzenia.

Kluczowe aspekty dotyczące bezpieczeństwa i gwarancji

• Masa: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym błędem jest skorodowany most masowy między ramą a silnikiem.
• Konsekwencje prawne: Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową.
• Utrata gwarancji: Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
• Ryzyko urazów: Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.

Rozwiązywanie problemów z uruchamianiem silnika

Istnieje wiele potencjalnych przyczyn problemów z uruchomieniem traktorka kosiarki. Poniżej przedstawiono najczęstsze z nich oraz sposoby ich diagnozy.

Problemy z akumulatorem i ładowaniem

Jeśli traktorek nie jest używany przez dłuższy czas, akumulator może stracić moc. W takim przypadku konieczne jest jego naładowanie. Można to zrobić na kilka sposobów:

• Ładowanie na elektromagnesie rozrusznika: Podłącz dodatni (+) przewód ładowania do zacisku dodatniego (+) elektromagnesu rozrusznika (A) i ujemny (-) przewód do ujemnego punktu połączenia (B).
  • Uwaga: Nie używaj ładowarki rozruchowej, ponieważ może ona uszkodzić układ elektryczny. Zawsze odłączaj ładowarkę przed uruchomieniem silnika.
• Ładowanie na akumulatorze: Użyj standardowej ładowarki do akumulatorów. Miejsce umiejscowienia akumulatora może się różnić w zależności od modelu traktora.

Po każdym koszeniu akumulator może się rozładowywać. Jeśli akumulator jest nowy, a problem nadal występuje, należy zdiagnozować układ ładowania (alternator, regulator napięcia).

Problemy z paliwem i filtrami

• Świeże paliwo: Napełnij zbiornik paliwa świeżym, czystym paliwem o liczbie oktanowej co najmniej 87. Nie przepełniaj zbiornika. Aby zapewnić świeżość paliwa, kupuj benzynę w ilości, która zostanie zużyta w ciągu 30 dni. Wycieraj wszelkie ślady rozlanego paliwa i nie przechowuj go w pobliżu otwartego ognia.
• Filtr powietrza: Zatkany filtr powietrza ogranicza dopływ powietrza do silnika, co może powodować problemy z jego pracą i uruchamianiem. Regularnie czyść lub wymieniaj filtr powietrza.
• Filtr paliwa: Filtr paliwa należy wymieniać raz na sezon. Zapchany filtr paliwa należy wymienić.

Problemy ze świecą zapłonową

Brudna lub uszkodzona świeca zapłonowa utrudnia uruchomienie silnika. Wymień świecę, jeśli jest ona w złym stanie.

Problemy z silnikiem i jego komponentami

• Gaźnik: Problemy z gaźnikiem, takie jak nieszczelności, niewłaściwe ustawienie iglicy lub pływaka, mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem. W przypadku problemów z gaźnikiem, może być konieczna jego regulacja lub wymiana uszczelki.
• Silniki nie wchodzące na wysokie obroty: Jeśli silnik nie wchodzi na wysokie obroty po dodaniu gazu, a gaśnie po wyłączeniu ssania, może to oznaczać brak paliwa.
• Problemy z odpalaniem na gorącym silniku: W przypadku trudności z uruchomieniem rozgrzanego silnika, problem może leżeć w luzach zaworowych. Zimny silnik pali idealnie, ale po rozgrzaniu pojawiają się problemy.
• Przerwania i gaśnięcie na pochyłościach: Traktorek może przerywać i gasnąć na pochyłościach, jeśli problem tkwi w dopływie paliwa lub w układzie zapłonowym.
• Iskry przy wajsze kosiska: Iskry w miejscu styku wajchy z ząbkami mogą świadczyć o problemach z masą układu.
• Silnik wyłącza się po puszczeniu hamulca: Jeśli po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa, może to być związane z układem bezpieczeństwa lub jego awarią.
• Szybki stukot pod fotelem: Szybki stukot pod fotelem kierowcy po przekręceniu kluczyka może wskazywać na problem z solenoidem lub innym elementem układu rozruchowego.

Inne potencjalne problemy

• Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.
• Hamulec: Słabo działający hamulec może być spowodowany problemami z jego mechanizmem lub dorabianą dźwigienką. Możliwe jest adaptowanie hamulca od innego pojazdu.
• Układ elektryczny: Problemy z ładowaniem, klaksonem czy rozrusznikiem mogą wynikać z uszkodzeń w układzie elektrycznym, np. przepięcia lub wadliwego regulatora napięcia.
• Problemy z pracą silnika: Silnik może mieć trudności z osiągnięciem wysokich obrotów lub gasnąć pod obciążeniem z powodu problemów z układem paliwowym, zapłonowym lub mechanicznym.

Uruchamianie silnika typu diesel

Metoda awaryjnego uruchamiania opisana powyżej nie działa w silnikach Diesla z elektro-rozpylaczem lub samoczynnymi świecami żarowymi, ponieważ wymagają one dodatkowego zasilania sterownika i pompki.

Długotrwałe kręcenie rozrusznikiem

Długotrwałe kręcenie rozrusznikiem (powyżej 10 sekund) może prowadzić do jego przegrzania, ponieważ lakier emalii cewek traci swoje właściwości w temperaturze powyżej 120 °C. Aby wydłużyć żywotność rozrusznika, należy stosować krótkie cykle rozruchowe (maksymalnie pięć sekund).

Konserwacja i przygotowanie do zimowego przechowywania

Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika. Jeśli traktorek ciężko odpala, słychać rzężenie podczas kręcenia, silnik nie chce zaskoczyć po przekręceniu kluczyka, to może być powodem źle działającego rozrusznika. Jedną z przyczyn tego stanu rzeczy są zabrudzenia, które utrudniają prawidłową pracę urządzenia.

Ocena stanu i renowacja rozrusznika

Pierwszym krokiem w diagnozowaniu problemów z częściami rozrusznika kosiarki jest upewnienie się, że silnik obraca się prawidłowo poprzez wykręcenie świec zapłonowych i powolne ręczne obrócenie wału korbowego. Jeśli rozrusznik jest zabrudzony, należy go oczyścić. Poniżej przedstawiono kroki renowacji:

1. Szczotki węglowe: Jeśli są w porządku, nie wymagają wymiany.
2. Odnawianie komutatora: Polega na jego oszlifowaniu. Jedną stronę osi zamocuj w wiertarce i podczas obrotów przyłóż pilnik do komutatora. Trzeba to robić równomiernie i z umiarem.
3. Smarowanie części ruchomych: Nasmaruj bendix (ślimak, sprężyna) oraz oś po obu stronach oparcia (pod podstawą koła zębatego i część tuż za pokrywą węglową).
4. Składanie i testowanie: Złóż wszystko do kupy i sprawdź działanie. Przydadzą się kable rozruchowe - „minus” do obudowy, „plus” do zasilania. Nie powinno nic trzeszczeć, a bendix winien pracować lekko, bez zacięć.

Dodatkowe obciążenie wpływające na wydajność rozrusznika

• Rozładowany akumulator, wadliwe połączenie elektryczne (obwód akumulatora), zbyt długie przewody akumulatora lub zbyt mała średnica przewodu, lub nieprawidłowy rozmiar akumulatora (zbyt mały).
• Niewłaściwa lepkość oleju w stosunku do oczekiwanej temperatury.

Problemy z zębnikiem

Problemy z zębnikiem mogą obejmować zacinanie się z powodu zabrudzonego/uszkodzonego wielowypustu lub uszkodzonego zębnika lub koła koronowego. Należy sprawdzić, czy nie są zabrudzone lub uszkodzone.

Ślizganie się sprzęgła rozrusznika również może być przyczyną problemów.

Diagnostyka elektryczna

Korzystając z instrukcji obsługi silnika i multimetru cyfrowego, można sprawdzić przełącznik rozrusznika i/lub cewkę, aby upewnić się, że działają prawidłowo. W przypadku testowania części za pomocą multimetru, odczyt powinien wynosić 12 V.

Przykład problemu użytkownika

Użytkownik zgłasza kłopot z traktorkiem-kosarką: po przekręceniu kluczyka słychać, że jeden przekaźnik działa. Przy próbie kręcenia drugi przekaźnik czasami reaguje i kręci rozrusznikiem, a po jakimś czasie w ogóle nie reaguje. Prąd idzie na solenoid i można odpalić na krótko.

Dla silnika Briggs & Stratton 28M707 w kosiarce Viking MT 540, sugestie diagnostyczne wymagałyby podania, jakie dokładnie pomiary już zostały wykonane na płytce sterującej i jakie były ich wyniki, co pomogłoby w dobraniu schematu i konkretnych wskazówek.
