Jak Działa Pompa Hydrauliczna w Maszynach Budowlanych: Analiza, Rodzaje i Praktyczne Wskazówki dla JCB 803

Wprowadzenie do Pomp Hydraulicznych

Efektywność energetyczna w systemach przemysłowych jest bezpośrednio związana z osiąganymi zyskami, dlatego niezwykle ważne jest oszczędzanie jak największej ilości energii. Pompy hydrauliczne są niezbędnym elementem do osiągnięcia efektywności energetycznej. Przekształcają one energię mechaniczną w energię płynów, generując przepływ i ciśnienie napędzające systemy hydrauliczne. Są one jednym z najważniejszych elementów w maszynach budowlanych i stanowią siłę napędową większości układów hydraulicznych, odpowiadając za całą pracę roboczą.

Podstawowe Zasady Działania Pompy Hydraulicznej

Zanim przejdziemy do zrozumienia, do czego służą pompy hydrauliczne, konieczne jest poznanie sposobu ich działania i podstawowych zasad. Zasadniczo pompa hydrauliczna działa na Prawo Pascala dotyczące hydrauliki. Pompa pobiera ciecz ze zbiornika i wtłacza ją pod ciśnieniem do układu hydraulicznego. Odbywa się to za pomocą energii mechanicznej, którą czerpie z podłączonego silnika lub silnika elektrycznego. Obracające się lub ruchome elementy pomp, takie jak koła zębate, łopatki, tłoki lub śruby (w zależności od rodzaju pompy), generują przepływ cieczy, który przekształca się w użyteczną, zamierzoną pracę.

Działanie pompy hydraulicznej polega na tłoczeniu i wytwarzaniu wysokiego ciśnienia oleju. W układzie ssawnym pompy znajduje się otwór o średnicy, która jest co najmniej równa otworowi w układzie tłocznym, co zapewnia sprawne działanie całego systemu.

Rodzaje Pomp Hydraulicznych w Maszynach

W maszynach budowlanych i innych zastosowaniach przemysłowych wyróżnia się kilka podstawowych typów pomp hydraulicznych, które różnią się od siebie budową i sposobem podnoszenia ciśnienia cieczy roboczej.

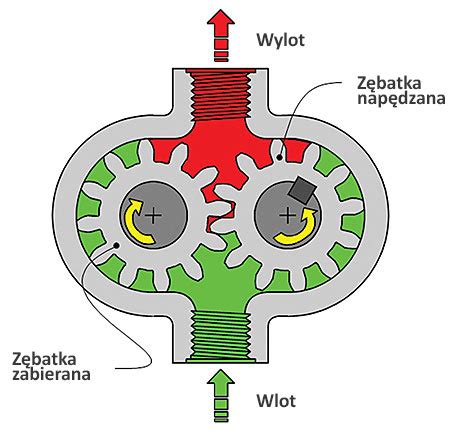

Pompy Zębate

Pompy zębate to bardzo proste i ekonomiczne rozwiązanie, idealne do zadań wymagających umiarkowanego ciśnienia. Działają one poprzez mechanizmy przekładniowe, przekształcając energię mechaniczną w energię płynu. Pompa zębata o zazębieniu zewnętrznym składa się z dwóch jednakowych kół zębatych, możliwie jak najciaśniej osadzonych w korpusie. Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej. Jedno z kół jest napędzane przez zewnętrzne źródło. Pompy zębate są pompami o stałej wydajności, cechują się prostą konstrukcją i dużą niezawodnością. Ich głośność może wynosić 70-90 dB.

Pompy Łopatkowe

Pompy łopatkowe działają płynniej i są stosowane w układach wspomagania kierownicy i podnośnikach, w których nie można tolerować szarpnięć. Wykorzystują one wirnik z łopatkami, które wsuwają się i wysuwają ze szczelin w obudowie pompy. Gdy wirnik się obraca, łopatki tworzą komory, które zatrzymują i tłoczą płyn przez pompę do układu hydraulicznego. W przypadku delikatnych zastosowań, wymagających niższego poziomu hałasu i wibracji (np. w medycynie), pompy łopatkowe są dobrym wyborem.

Pompy Tłokowe (Wielotłoczkowe)

Pompy tłokowe są stosowane w zastosowaniach wysokociśnieniowych i charakteryzują się wysoką wydajnością w mobilnym sprzęcie hydraulicznym, takim jak klapy podnośnikowe i inny sprzęt. Pompa tłokowa wykorzystuje tłoki, które poruszają się ruchem posuwisto-zwrotnym wewnątrz cylindrów, aby przetłoczyć płyn przez pompę do układu hydraulicznego. Mogą zapewniać wysokie ciśnienie i natężenie przepływu i nadają się do zastosowań wymagających dużych obciążeń. Pompy wielotłoczkowe składają się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. Jako że jest to zwielokrotniona pompa tłokowa, której każdy z tłoczków pracuje w innej fazie, charakterystyka wydajności takiej pompy jest bliska stałej. Im większa liczba tłoczków, tym pulsacje wydajności są mniejsze.

Pompy Śrubowe

Pompy śrubowe są ciche i mogą być stosowane do pompowania płynów o dużej lepkości w przemyśle naftowym i gazowym. Wykorzystują dwie zazębiające się śruby, które obracają się wewnątrz obudowy, aby uwięzić i przetłoczyć płyn przez pompę do układu hydraulicznego.

Zastosowanie Pomp Hydraulicznych

Temat „do czego służą pompy hydrauliczne” jest rzadko poruszany, jednak ich zastosowanie jest niezwykle szerokie.

Tworzenie Mocy

Pompy hydrauliczne przekształcają energię mechaniczną w energię hydrauliczną, która napędza maszyny poprzez przenoszenie płynów w całym układzie. Proces ten generuje ciśnienie niezbędne do wykonywania zadań, takich jak pchanie materiałów, podnoszenie dużych przedmiotów i obsługa różnorodnych maszyn. Wiele gałęzi przemysłu miałoby trudności z zasilaniem swoich maszyn bez pomp hydraulicznych.

Szerokie Zastosowanie w Wielu Gałęziach Przemysłu

Pompy hydrauliczne są wykorzystywane w wielu branżach. Robotnicy budowlani obsługują koparki, buldożery, ładowarki i dźwigi. Maszyny fabryczne tłoczą, podnoszą i kształtują materiały. Ich powszechne zastosowanie ilustruje ich kluczową rolę w wydajności przemysłu. Przykłady zastosowań to również: samochody z pompą do betonu, hydrauliczne klapy załadowcze, układy wspomagania kierownicy i hamulcowe w pojazdach, wtryskarki, maszyny do tłoczenia, gięcia, prasy, kombajny zbożowe, systemy sterowania, wciągarki, obsługa kotwic, stabilizatory i dźwigi pokładowe w sektorze morskim oraz siłowniki do wysuwania/chowania podwozia, klap, hamulców i powierzchni sterowych samolotu. Wózki widłowe, podnośniki nożycowe, wózki paletowe i windy hydrauliczne również wykorzystują pompy do przemieszczania się.

Poprawa Wydajności Pracy

Dzięki pompom hydraulicznym narzędzia działają szybciej i płynniej, co oznacza, że rzadziej się psują i pozwalają na wykonanie większej ilości pracy. Ponadto stały i kontrolowany przepływ płynu hydraulicznego zapewnia sprawną pracę narzędzi, szybkie i precyzyjne wykonywanie zadań.

Sprzęt Energooszczędny

W dzisiejszym świecie pompy hydrauliczne są projektowane z myślą o energooszczędności. Podczas pracy zużywają mniej energii, co pozwala im działać efektywniej. W rezultacie pomaga to firmom obniżyć miesięczne wydatki na energię, a także wspiera metody bardziej przyjazne dla środowiska.

Trwałość i Niezawodność

Pompy hydrauliczne są zaprojektowane z myślą o efektywnej pracy w trudnych warunkach. Trwałość tych pomp wynika z ich odporności na wysokie temperatury i duże obciążenia. Ze względu na swoją wytrzymałość i żywotność, można na nich polegać przez dłuższy czas, wymagając jedynie niewielkiej konserwacji.

Pompy Hydrauliczne w Koparkach - Szczegółowa Analiza

Pompa hydrauliczna to najważniejsza część maszyny, zwłaszcza w koparce. To dzięki niej możliwa jest praca silnika, a bez niej maszyna zwyczajnie nie będzie działać. Rozumienie schematu pompy hydraulicznej koparki może być bardzo pomocne w diagnozowaniu i utrzymaniu sprawności maszyny.

Kluczowe Komponenty Układu Hydraulicznego Koparki

• Silnik: Jest sercem układu. Dostarcza mocy potrzebnej do działania pompy hydraulicznej. Po uruchomieniu silnika, wał napędowy obraca się.
• Zespół pompy hydraulicznej: Przekształca moc silnika w energię hydrauliczną. Koparki wykorzystują różne pompy, najczęściej pompy tłokowe, rzadziej zębate i łopatkowe. Pompy tłokowe są bardzo wydajne i dobrze radzą sobie z wysokim ciśnieniem.
• Tarcza wahliwa: To ruchoma tarcza wewnątrz pompy tłokowej. Można zmienić jej kąt nachylenia, aby kontrolować ilość przemieszczającego się płynu hydraulicznego. Większe pochylenie tarczy wahliwej zwiększa ciśnienie i przepływ pompy. Tarcza wahliwa współpracuje z tłokami, zmieniając wydajność pompy.
• Zbiornik płynu hydraulicznego: Przechowuje olej w układzie. Jego rozmiar zależy od modelu koparki. Zbiornik utrzymuje płyn w czystości i chłodzie.
• Zawory sterujące: Dostarczają płyn hydrauliczny do różnych części maszyny. Działają jak drogowskazy, wysyłając płyn do wysięgnika, ramienia lub łyżki. Umożliwiają uruchamianie, zatrzymywanie lub zmianę sposobu poruszania się elementów. Można zmieniać natężenie przepływu, aby wykonywać precyzyjne prace lub podnosić ciężkie przedmioty.
• Siłowniki: Zamieniają ciśnienie hydrauliczne w ruch. Większość siłowników w koparkach porusza elementami w górę i w dół, takimi jak wysięgnik czy łyżka. Niektóre siłowniki obracają części, umożliwiając ich obrót lub wychylanie.

Przepływ Płynu i Współpraca Elementów

Patrząc na schemat pompy hydraulicznej koparki, widzimy, jak części się łączą. Silnik jest na początku, dostarcza moc do zespołu pompy hydraulicznej. Pompa pobiera płyn ze zbiornika, zwiększając ciśnienie. Płyn pod ciśnieniem przepływa przez zawory sterujące, które przesyłają go do siłowników. Siłowniki wykorzystują siłę płynu do poruszania częściami koparki. Proces składa się z jasnych kroków:

1. Uruchamiamy silnik, który zapewnia moc pompie hydraulicznej.
2. Gdy silnik obraca wał napędowy, pompa się obraca, wytwarzając podciśnienie na wlocie, które ciągnie płyn hydrauliczny ze zbiornika do pompy.
3. Po nabraniu płynu pompa tłoczy go, wytwarzając w nim ciśnienie. Tarcza wahliwa w pompie tłokowej o zmiennym ciśnieniu pozwala na zmianę kąta nachylenia, regulując zakres ruchu tłoków, a tym samym przepływ i ciśnienie.
4. Po sprężeniu płynu przez pompę, zawory sterujące kierują go tam, gdzie jest potrzebny, na przykład do wysięgnika, ramienia lub łyżki.
5. Ostatni etap następuje, gdy sprężony płyn dociera do siłowników, które przekształcają energię płynu w ruch, umożliwiając szybkie podnoszenie, kopanie lub obracanie.

Nowoczesne Systemy Hydrauliczne w Koparkach

Nowoczesne koparki wykorzystują dwa główne systemy hydrauliczne.

System z Otwartym Układem Pomiaru Obciążenia (OLSS)

System OLSS jest wyposażony w pompę o stałej wydajności. Olej przepływa przez zawór kierunkowy przez cały czas, nawet jeśli nie dotykamy elementów sterujących. Dzięki temu system OLSS jest tańszy, ale nie jest tak wydajny jak CLSS. Ciśnienie w systemie OLSS zmienia się wraz z obciążeniem. Gdy obciążenie się zmienia, czujnik strumienia zamienia przepływ na sygnał ciśnienia. Sygnał ten pomaga pompie regulować i zapewnia prawidłową pracę systemu. System OLSS działa jak ogranicznik momentu obrotowego, zapewniając większą wydajność pompy w razie potrzeby.

System z Zamkniętym Układem Pomiaru Obciążenia (CLSS)

System CLSS wykorzystuje pompę o zmiennym wydatku. Olej przemieszcza się tylko wtedy, gdy używasz zaworu sterującego. Dzięki temu ciśnienie jest stałe i oszczędzasz energię. System CLSS jest droższy, ale działa lepiej - oszczędzasz paliwo, a system pozostaje chłodniejszy. Maszyny takie jak Komatsu GD655-6 wykorzystują system CLSS, aby poprawić przepływ i ciśnienie. System CLSS pozwala na bardzo precyzyjną kontrolę, na przykład za pomocą Inteligentnego Systemu Całkowitej Kontroli (ITCS), który wykrywa ruchy operatora i zapewnia odpowiednią moc, ułatwiając precyzyjne niwelowanie i poziomowanie terenu.

Eksploatacja i Konserwacja Pompy Hydraulicznej

Dla niezawodnego działania maszyn i sprzętu budowlanego z układami hydraulicznymi, kluczowa jest odpowiednia opieka nad nimi.

Dobre Praktyki Konserwacyjne

• Wymiana olejów i filtrów w układzie hydraulicznym: Pompę zasila olej bezpośrednio ze zbiornika, dlatego bardzo ważne jest, aby nie było w nim żadnych zanieczyszczeń. Podczas nalewania i uzupełniania oleju nie wolno używać starych baniek czy pojemników niewiadomego pochodzenia. Olej nalewamy po uprzednim zamontowaniu filtra w zbiorniku, nie przed. Bezawaryjną pracę pompy można wydłużyć przez wymienianie oleju zgodnie z zaleceniami producenta maszyny (co 2000 godzin). Tyczy się to zarówno czasu wymiany, jak i specyfiki oleju. Jeśli w ciągu dwóch lat maszyna nie przerobiła wymaganych do wymiany godzin, to i tak należy go wymienić, ponieważ straci on swoje własności. Na całym układzie hydraulicznym znajdują się filtry, które też należy wymieniać zgodnie ze wskazaniami producenta (co 250-500 godzin).
• Poziom oleju w zbiorniku hydraulicznym: Bardzo ważną sprawą jest odpowiedni stan (poziom) oleju. Najczęściej w okolicach zbiornika jest wskaźnik poziomu oleju. Do codziennych obowiązków operatora należy jego sprawdzanie. Większość zbiorników wyposażona jest w czujnik poziomu oleju, jednak „optyczna” kontrola jest nieodzowna.
• Odpowietrzniki powietrza: Zbiorniki wyposażone są w odpowietrzniki, które też należy wymieniać za każdym razem, kiedy wymieniamy olej. Ich niedrożność powoduje zapowietrzenie się układu hydraulicznego. Szczelność całej linii hydraulicznej odgrywa bardzo ważną rolę. Oprócz niekontrolowanego ubytku oleju, który może doprowadzić nawet do zatarcia pompy hydraulicznej spowodowanego brakiem oleju, należy dbać o drożność odpowietrzników.
• Płukanie zbiornika: Przestrzeganie zasad przy nalewaniu i wymiana filtrów zgodna z instrukcją nie zapewni czystości w całym układzie. Dlatego też od czasu do czasu zalecane jest płukanie zbiornika, gdzie poza filtrami osadza się najwięcej zanieczyszczeń.

Czynniki Wpływające na Trwałość i Przyczyny Awarii

Częstą przyczyną awarii pomp hydraulicznych jest zanieczyszczenie, które prowadzi do nieprawidłowego działania oraz przyspieszonego zużycia elementów pompy. Niewłaściwa eksploatacja może również powodować przegrzewanie się oleju hydraulicznego, co skutkuje utratą jego właściwości smarnych. W takich przypadkach zwiększa się tarcie pomiędzy komponentami, które przyspiesza ich zużycie. Innym czynnikiem powodującym problemy jest nieprawidłowa instalacja komponentów. Ważne jest to, aby podczas montażu upewnić się, że wszystkie elementy są właściwie dobrane i kompatybilne z systemem, a także sprawdzić, czy nie występują żadne nieszczelności. Powietrze uwięzione wewnątrz pompy, spowodowane niewłaściwym zalaniem systemu przed jego uruchomieniem, również może prowadzić do awarii.

Dlaczego Regularna Konserwacja Jest Kluczowa

Właściwa konserwacja może pomóc w zidentyfikowaniu i rozwiązaniu problemów, zanim staną się one na tyle duże, by spowodować uszkodzenia lub obrażenia. Zapobiega to poważnym obrażeniom, a nawet śmierci, oraz zagrożeniu pożarem lub eksplozją. Regularna konserwacja pomaga również zaoszczędzić pieniądze, zapewniając, że sprzęt działa sprawnie i wydajnie. Zużyta pompa hydrauliczna może uszkodzić inne części, gdy zawiedzie podczas pracy, spowodować wycieki i słabą wydajność.

Diagnostyka i Usuwanie Awarii Pompy Hydraulicznej w JCB 803

Po latach eksploatacji pompa może ulec awarii, co wymaga diagnostyki i ewentualnej wymiany lub naprawy. Poniżej przedstawiamy typowe problemy i rozwiązania na przykładzie koparki JCB 803.

Typowe Objawy Awarii

W przypadku koparki JCB 803 (lub podobnych maszyn) objawy zużycia pompy hydraulicznej mogą obejmować:

• Maszyna jest bardzo słaba, nie ma siły podnieść się nawet o centymetr, a po nagrzaniu traci funkcje.
• Na zimnym jest lepiej, ale po nagrzaniu słabną wszystkie funkcje i maszyna jest powolna, wymaga maksymalnego gazu.
• Problem z obrotem, podnoszeniem pługa lub łyżki (np. koparka na pługu podnosi się, ale przy próbie podniesienia na łyżce nie dźwignie się bez "pomocy" innej funkcji).
• Wibracje i "brzęczenie" przewodów idących z pompy (np. z sekcji nr 2 do dużego rozdzielacza).
• Słaby obrót i pług, zwłaszcza na przechyle z pełną skarpówką.
• Wolne podnoszenie/opadanie ramienia głównego, wolne zamykanie/otwieranie łyżki.
• Niskie ciśnienie w sekcjach pompy.

Kroki Diagnostyczne

Jeśli występują powyższe objawy, należy podjąć następujące kroki diagnostyczne:

• Pomiary ciśnienia: Należy sprawdzić ciśnienie na trójnikach bezpośrednio na każdej z sekcji pompy. Przykładowo, na jednej sekcji może być 160 bar, na środkowej 220 bar, ale przy zmniejszeniu gazu spada do 100 bar, a na wolnych obrotach do 30 bar. Ważne jest ustalenie prawidłowych wartości ciśnienia dla danego typu pompy i maszyny.
• Kontrola zaworów przelewowych: Mogą być zacięte w pozycji otwartej lub półotwartej przez opiłki, co powoduje spadek ciśnienia i wibracje przewodów. Należy sprawdzić ich sprawność, zwłaszcza przy siłownikach.
• Sprawdzenie akumulatora hydraulicznego: Jeśli maszyna nagle dostaje "kopa" po wykonaniu innej funkcji, może to wskazywać na problem z akumulatorem hydraulicznym.
• Ocena rozdzielacza głównego: Może być pęknięty lub mieć uszkodzone zaworki. Należy go wyjąć i sprawdzić.
• Weryfikacja zaworów na serwie: W komorze silnika, po lewej stronie za pompą hydrauliczną, znajdują się dwie cewki/elektrozawory. Mogą tam znajdować się też inne kostki z zaworkami, które redukują ciśnienie na dżojstiki. Należy sprawdzić ich stan i ewentualne zużycie (np. kształt kulisty końcówki zaworka).

Naprawa i Regeneracja

Często pompy hydrauliczne bardziej opłaca się naprawiać niż wymieniać je na nowe. Zwykle przyjmuje się, że jeśli koszt regeneracji przekracza 80% wartości nowej jednostki, wtedy lepiej jest ją wymienić. Regeneracja pompy i wymiana zużytych elementów to dobre rozwiązanie, ponieważ naprawione pompy mogą uzyskać takie same parametry, co nowa jednostka. Najczęściej podczas naprawy wymieniane są podzespoły, takie jak cylindry, tłoczki, kołyski, łożyska oraz uszczelnienia. Jest to także dobry moment na ocenę części, które jeszcze działają, ale nie są w najlepszej kondycji. Jeżeli pompa główna, wspomagająca lub silnik jazdy czy obrotu „rozleciał się” i do układu dostało się mnóstwo drobnych elementów, należy usunąć olej również z rozdzielaczy, siłowników i przewodów hydraulicznych.

Procedura Wymiany Pompy

Wymieniając pompę, musimy przestrzegać pewnych zasad:

1. Po jej zdemontowaniu zbiornik należy opróżnić ze starego oleju i dokładnie wypłukać.
2. Następnie wymienić wszystkie filtry hydrauliczne występujące w maszynie.
3. Przed samym montażem nalewamy do pompy oleju (w miarę możliwości), żeby nie była „sucha”.
4. Wymieniamy też wszystkie uszczelnienia i o-ringi przy pompie.
5. Następnie montujemy pompę i nalewamy olej hydrauliczny do zbiornika, koniecznie po zamontowaniu już filtra w zbiorniku.
6. Dla pewności możemy poluzować przewody hydrauliczne na wyjściu zasilania z pompy (aż się przeleje), a w kolejnym kroku dokręcamy je.
7. Kiedy mamy pewność, że wszystko jest dobrze, uruchamiamy maszynę na kilka sekund. Powtarzamy tę czynność trzy - cztery razy, aby dokładnie odpowietrzyć układ hydrauliczny.
8. Następnie uruchamiamy maszynę ponownie i zostawiamy ją na wolnych obrotach na kilka minut. Później delikatnie zaczynamy uruchamiać poszczególne funkcje maszyny. Nowe pompy są już fabrycznie ustawiane na odpowiednich wartościach, więc nie musimy jej ustawiać. Nigdy nie wolno regulować pompy „na oko”.

Podsumowanie

Pompy hydrauliczne są niezwykle ważnym elementem w wielu systemach hydraulicznych. Ich zdolność do przekształcania energii mechanicznej w pracę napędzaną płynem umożliwia zastosowania niemożliwe do osiągnięcia wyłącznie za pomocą środków mechanicznych lub elektrycznych, zwłaszcza tam, gdzie kluczowe znaczenie ma wysokie ciśnienie i niezawodna praca. Ich wybór i eksploatacja wymaga uwzględnienia wielu czynników, takich jak rodzaj zastosowania, wymagania dotyczące ciśnienia i przepływu, rodzaj cieczy hydraulicznej, a także koszty eksploatacji i konserwacji. Przy pracy z pompami hydraulicznymi należy przestrzegać zasad bezpieczeństwa, aby uniknąć niebezpiecznych sytuacji.

Odpowiednio dobrana pompa hydrauliczna może znacznie zwiększyć wydajność i niezawodność układu hydraulicznego, a regularna konserwacja i przestrzeganie zasad bezpieczeństwa zapewnią długotrwałą i bezproblemową eksploatację. Systematyczna kontrola stanu pompy hydraulicznej umożliwia zapobieganie kosztownym naprawom oraz unikanie przestojów. Nie da się całkowicie uniknąć regeneracji pompy, ale można ją odsunąć w czasie przez odpowiednie dbanie o urządzenie, w tym regularną wymianę oleju i filtrów.
