Zawory w wózku widłowym odgrywają kluczową rolę zarówno w zapewnieniu bezpieczeństwa pracy, jak i w utrzymaniu wysokiej wydajności operacyjnej. Ich prawidłowe funkcjonowanie jest podstawą efektywnego działania układu hydraulicznego, a także kluczowe dla systemów zasilania gazowego.
Znaczenie zaworów w układzie hydraulicznym wózka widłowego
Wózki jezdniowe podnośnikowe, zwane potocznie wózkami widłowymi, to podstawowe narzędzia wykorzystywane w magazynach, halach produkcyjnych i centrach logistycznych. Układ hydrauliczny to serce każdego wózka widłowego. Składa się on z wielu elementów, a zawory są jednymi z najważniejszych.
Zawór bezpieczeństwa - ochrona przed nadmiernym ciśnieniem
Zawór bezpieczeństwa jest jednym z najważniejszych elementów całego układu hydraulicznego wózka widłowego. Działanie tego zaworu polega na ochronie układu przed nadmiernym ciśnieniem. Gdy jego poziom przekracza wartość graniczną, zawór automatycznie się otwiera i odprowadza płyn do zbiornika, zapobiegając uszkodzeniom siłowników pochylania masztu oraz innym elementom systemu. Jego działanie jest kluczowe zwłaszcza podczas pracy z ładunkami o dużej masie, gdzie skok ciśnienia następuje gwałtownie.
Najlepszym sposobem na sprawdzenie działania zaworu bezpieczeństwa jest opuszczenie wideł wózka z obciążeniem i obserwacja, czy zawór reaguje prawidłowo. Przeglądy zaworu bezpieczeństwa powinno wykonywać się regularnie, ponieważ odkładanie się zabrudzeń, zużycie sprężyny lub nieszczelności prowadzą do spadku udźwigu. W sytuacji, gdy wózek nie utrzymuje ładunku lub maszt opada szybciej niż zwykle, to często pierwsze sygnały, że element wymaga regulacji lub wymiany. W wózkach pracujących intensywnie, przez wiele godzin dziennie, takie odchylenia szybko przekładają się na przestoje, ryzyko uszkodzenia towaru i zaburzenia ciągłości procesu logistycznego.
Zawór przelewowy - regulacja ciśnienia roboczego
Zawór przelewowy odpowiada za utrzymanie stałego ciśnienia roboczego. Jego zadaniem jest odprowadzenie nadmiaru ciśnienia do zbiornika, co chroni układ przed przeciążeniem. Na przykład, gdy tłok oprze się o ogranicznik z powodu zbyt wysokiego ciśnienia, zawór automatycznie się otworzy i umożliwi powrót płynu do zbiornika. Tak działa zawór przelewowy, który jest odpowiedzialny za zabezpieczenie całego układu.
Pytanie o zawór przelewowy pojawia się często przy problemach z nierówną pracą masztu lub wyraźnym przegrzewaniem oleju. Jest to jeden z istotniejszych zaworów w wózkach widłowych, należy więc zwrócić uwagę na jego nieprawidłowe działanie. Objawem awarii zaworu przelewowego w wózku widłowym bywa charakterystyczne „buczenie” hydrauliki, spadek prędkości podnoszenia lub nagrzewanie przewodów. Regularny przegląd jest konieczny, zwłaszcza jeśli wózek pracuje w środowisku zapylonym lub przy dużych obciążeniach. Niewłaściwa regulacja zaworu przelewowego skutkuje konsekwencjami podobnymi do zużytej pompy hydraulicznej.

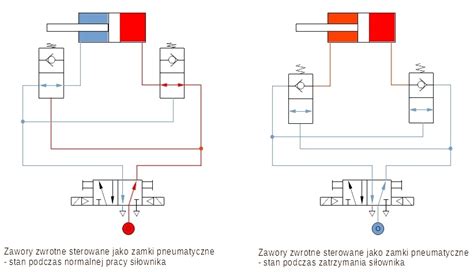

Zawór zwrotny - zapewnienie jednokierunkowego przepływu
Zawór zwrotny umożliwia przepływ cieczy tylko w jednym kierunku, zapobiegając jej cofaniu się i chroniąc tym samym elementy układu przed uszkodzeniem. Jego podstawowa rola to blokowanie przepływu oleju w przeciwnym kierunku. Awaria zaworu zwrotnego objawia się m.in. samoczynnym opadaniem wideł, drganiem masztu przy podnoszeniu albo brakiem reakcji na joystick. Zawór zużywa się naturalnie, szczególnie w intensywnie użytkowanych wózkach obsługujących wysokie regały, gdzie cykle podnoszenia są krótkie, ale częste.
Zawór dławiący - precyzyjna regulacja prędkości
Z kolei zawór dławiący pozwala regulować prędkość przepływu cieczy, a tym samym wpływa na prędkość opadania wideł, co ma kluczowe znaczenie przy pracy z delikatnymi lub ciężkimi ładunkami. Gdy zawór działa prawidłowo, ruch masztu jest płynny, operator ma pełną kontrolę nad podnoszeniem, a ładunek pozostaje stabilny.
Inne typy zaworów
W bardziej zaawansowanych rozwiązaniach stosuje się również zawór hydrauliczny dwukierunkowy, który umożliwia kontrolowany przepływ cieczy w obu kierunkach.
Podsumowując, regularny serwis i kontrola zaworów w wózkach widłowych mają kluczowe znaczenie dla płynnej pracy, bezpieczeństwa operatora i długiej żywotności układu hydraulicznego, ponieważ to właśnie one decydują o stabilnym podnoszeniu, utrzymaniu ładunku i ochronie przed awariami zatrzymującymi pracę magazynu.
Zawory i elementy systemu gazowego w wózkach widłowych LPG
Gaz LPG jest stosowany nie tylko w transporcie samochodowym, ale także w wózkach widłowych. Do tego celu wykorzystywane są butle syfonowe, które są wyposażone w dedykowany zawór, umożliwiający pobieranie ciekłego gazu. Sterowanie wózkiem jest także możliwe poprzez reduktor gazu, dzięki któremu wózek widłowy może rozwinąć lub zmniejszyć swoją moc. To właśnie ten element odpowiada za dostarczenie właściwej ilości gazu, który zasila silnik wózka.
Parownik LPG - serce instalacji gazowej
Parownik LPG do wózka widłowego składa się z kilku kluczowych elementów, które mają za zadanie umożliwiać swobodny przepływ gazu, a jednocześnie zabezpieczać przed wydostaniem się go na zewnątrz - poza układ napędowy. Kluczowym elementem jest membrana, która utrzymuje prawidłowe wartości ciśnienia w reduktorze. Obecnie konstrukcja parowników obejmuje już czwartą generację reduktorów, które wykorzystują system membranowy.
Parownik LPG do wózka widłowego pełni wiele funkcji. Przede wszystkim zamienia stan propanu-butanu z ciekłego na gazowy. Bez funkcjonującego reduktora wózek z instalacją LPG będzie bezużyteczny. Właśnie dlatego tak ważne są przeglądy techniczne i sprawdzanie sprawności, jaką posiada regulator gazu. Można to robić po przejechaniu określonej odległości przez wózek - np. co 30 tysięcy kilometrów.
Regulacja gazu i parametry techniczne
Regulacja gazu w wózku widłowym jest dobierana do wózków widłowych na podstawie pewnych parametrów technicznych. To właśnie dzięki nim można dowiedzieć się, czy dane urządzenie jest w stanie obsłużyć instalację gazową w danym pojeździe. Kluczowe parametry to:
- Ciśnienie dla gazu na wyjściu - najważniejsza wartość, wpływa na ekonomiczne wykorzystanie paliwa w określonych sytuacjach.
- Przepustowość gazu - jest to maksymalna ilość LPG, jaka będzie dostarczona z butli syfonowej do odbiornika.
Dobranie właściwego reduktora pod względem powyższych parametrów wpływa na bezpieczeństwo pracy podczas jazdy wózka widłowego.
Objawy problemów z regulacją gazu
Jeśli regulacja gazu w wózku widłowym nie działa poprawnie, można to rozpoznać po kilku objawach. Są one sygnalizowane stopniowo, w miarę zużywania się reduktora. Objawy te wynikają z braku dostarczanego gazu, który jest dawkowany przez wyeksploatowany reduktor. W przypadku występowania usterek nie należy samodzielnie naprawiać urządzenia, ale udać się do fachowca.

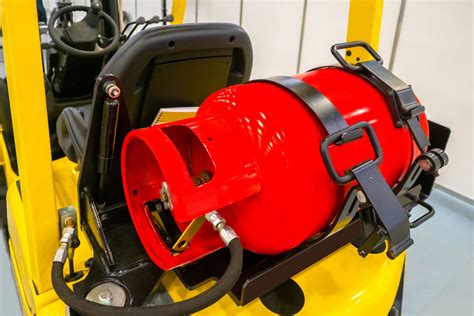

Butla gazowa w wózku widłowym - budowa, eksploatacja i wymiana
Butla w wózku widłowym napędzanym gazem pełni funkcję zbiornika paliwa. Butlę można relatywnie łatwo wymienić, dlatego też napęd LPG doskonale sprawdza się w przypadku pracy ciągłej. W przeciwieństwie do rozwiązań znanych z gospodarstw domowych, butla do wózka widłowego montowana jest w pozycji poziomej - wtedy syfon wewnętrzny działa prawidłowo, zapewniając równomierne zużycie paliwa. Dodatkowo, specjalistyczna konstrukcja butli, obejmująca zawory zabezpieczające, filtry oraz solidne uszczelnienia, skutecznie minimalizuje ryzyko wycieków.
Konstrukcja butli gazowej
Butla gazowa do wózków widłowych różni się konstrukcyjnie od tej używanej w domowych kuchenkach. Została zaprojektowana do pracy w pozycji poziomej, co ważne, gwintowana końcówka, do której mocujemy przewód ciśnieniowy, powinna być ustawiona do dołu. Butla gazowa do wózka widłowego to zbiornik na paliwo, którego podstawowym zadaniem jest zapewnienie bezpieczeństwa, niezawodności i wygody użytkowania.
- Pojemnik na gaz - główny element butli, który przechowuje gaz w postaci płynnej lub gazowej.
- Zawór butli gazowej - znajduje się na górze butli i pełni kluczową rolę w kontrolowaniu przepływu gazu do silnika wózka widłowego.
- Syfon - rurka umieszczona wewnątrz butli, która pobiera gaz z jej dolnej części.
- Wskaźnik poziomu gazu - pozwala operatorowi wózka widłowego na bieżąco monitorować, ile gazu pozostało w butli.
- Uchwyt butli gazowej - umożliwia łatwy montaż i demontaż butli gazowej w wózku widłowym.
W logistyce i transporcie wewnętrznym powszechnie stosowana jest butla gazowa o pojemności 11 kilogramów. Istotna jest również masa pustej butli, czyli jej waga netto.
Bezpieczna eksploatacja i legalizacja
Bezpieczne korzystanie z butli gazowej to absolutny priorytet w pracy z wózkiem LPG. Każda butla gazowa stosowana w wózkach widłowych musi przejść proces legalizacji, który potwierdza jej sprawność techniczną na okres 10 lat. Regularna kontrola szczelności butli gazowej to jedna z najprostszych i najskuteczniejszych metod zapobiegania wyciekom.
Zaleca się, aby zbiorniki propan-butan z gazami płynnymi składowane były w pozycji pionowej („na stojąco”). Magazyn, w którym są one przechowywane, powinien spełniać wymagania dotyczące ochrony przeciwpożarowej.
Wymiana butli gazowej - krok po kroku
Butlę gazową należy wymienić, gdy ciśnienie spada na tyle, że wózek przestaje działać efektywnie. Choć procedura może wydawać się prosta, wymaga odpowiedzialności i świadomości zagrożeń. Każdy operator wózka widłowego zasilanego gazem musi przejść specjalistyczne szkolenie.
Procedura wymiany butli gazowej:
- Po zauważeniu objawów kończącego się gazu w zbiorniku należy zaparkować wózek widłowy w bezpiecznym i przewiewnym miejscu, najlepiej na płaskiej powierzchni.
- Załóż rękawice ochronne i zakręć zawór butli.
- Po wykonaniu tych czynności możesz przystąpić do odłączenia elastycznego przewodu od opróżnionej butli. W tym celu należy przekręcić nakrętkę w prawo.
- Odłącz osłonę butli oraz zatrzaski, które ją utrzymują w odpowiednim miejscu.
- Delikatnie wyciągnij butlę z uchwytów i nałóż zaślepkę ochronną na zawór.
- Opróżnioną i zdemontowaną butlę należy odłożyć w wyznaczone miejsce na terenie zakładu.
- Pobierz nową, pełną butlę, przeznaczoną do montażu w wózku widłowym.
- Sprawdź tabliczkę znamionową butli - opis, jej przeznaczenie, termin następnego badania UDT oraz stan wizualny (brak wgnieceń, uszkodzeń).
- Po potwierdzeniu przeznaczenia butli oraz stwierdzeniu braku widocznych uszkodzeń, możesz przystąpić do montażu.
- Usuń zaślepkę oraz odkręć nakrętkę.
- Dokładnie sprawdź stan uszczelki w gwincie, w miejscu połączenia nakrętki przewodu gazowego z butlą. Nie podłączaj nowej butli, jeśli stwierdzisz, że uszczelka jest uszkodzona.
- Umieść nową butlę w uchwycie wózka w pozycji leżącej i zabezpiecz zatrzaskami.
- Dokładnie dokręć nakrętkę przewodu elastycznego do zaworu butli.
- Powoli odkręć zawór na butli i sprawdź szczelność instalacji np. za pomocą dedykowanych preparatów w sprayu lub detektora gazu.
- Jeśli nie występują wycieki, wymiana butli przebiegła pomyślnie. Możesz wrócić do pracy, przestrzegając zasad bezpieczeństwa.
Operator wózka widłowego nie ma uprawnień do samodzielnego napełniania pustej butli.
Dobór kosza na butlę
Dobrze dobrany model kosza to nie tylko ochrona, ale też płynna i bezproblemowa praca wózka. Wybierając kosz na butlę gazową, nie warto kierować się wyłącznie ceną. Liczy się jakość wykonania i funkcjonalność.
Filtry fazy ciekłej w instalacjach LPG

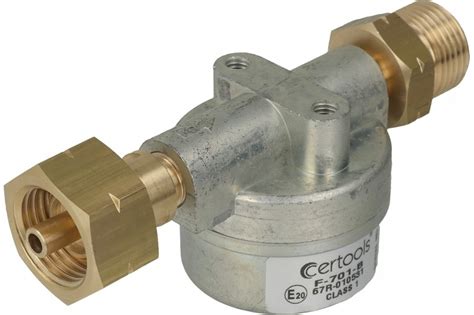

Filtr fazy ciekłej F701-W Kątowy 90° to wysokiej jakości produkt, który został stworzony z myślą o wózkach widłowych zasilanych gazem LPG. Jest to element, który umożliwia przepływ gazu LPG z butli do silnika pojazdu. Filtr ten został wykonany z najlepszych materiałów, co gwarantuje jego trwałość i niezawodność.
Produkt marki CERTOOLS charakteryzuje się wysoką jakością wykonania oraz precyzją działania. Filtr ten posiada kolano pod kątem prostym na wyjściu z filtra, co umożliwia jego łatwe zamontowanie na butli gazowej i przykręcenie gumowego przewodu zasilającego instalację w wózku widłowym. Kod produktu u producenta CERTOOLS to 0345701/W11.
Podsumowanie
Zawory w wózku widłowym to kluczowe elementy wpływające na prawidłowe funkcjonowanie układu hydraulicznego oraz bezpieczeństwo operatora i maszyny. Ich głównym zadaniem jest kontrola ciśnienia i przepływu płynu, co zapewnia stabilną i bezpieczną pracę. Awaria zaworu może prowadzić do poważnych usterek i zagrożeń. Dla zapewnienia niezawodności warto korzystać z instrukcji producenta i materiałów szkoleniowych.
W przypadku wózków zasilanych gazem, kluczowe znaczenie mają również sprawne zawory w butlach gazowych, reduktory oraz filtry. Dobór odpowiednich komponentów i regularne przeglądy techniczne zapewniają efektywną i bezpieczną pracę wózka widłowego.
