Zawory Czterodrogowe: Budowa, Działanie i Zastosowanie w Systemach Grzewczych

Zawór czterodrogowy jest kluczowym i niezbędnym elementem w nowoczesnych systemach grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych, oferując zarówno szeroką funkcjonalność, jak i ochronę instalacji. Jego głównym zadaniem jest precyzyjne sterowanie przepływem cieczy lub gazów oraz regulacja temperatury. Znany również jako zawór mieszający 4d lub mieszacz czterodrogowy, umożliwia on mieszanie cieczy w różnych proporcjach, a także przełączanie obiegów. Składa się z czterech portów i regulowanego elementu wewnętrznego, co pozwala na precyzyjne dostosowanie pracy urządzenia, zwiększając efektywność całego systemu grzewczego.

Dlaczego Zawór Czterodrogowy Jest Ważny? Funkcje i Zalety

Zastosowanie zaworu czterodrogowego przynosi szereg korzyści, przede wszystkim poprawiając bezpieczeństwo, komfort użytkowania i trwałość instalacji.

Ochrona Kotła przed Korozją Niskotemperaturową

Praca kotłów na paliwa stałe często generuje kwaśne kondensaty, które mogą prowadzić do niebezpiecznej korozji niskotemperaturowej. W celu ochrony systemu stosuje się technikę "dogrzewania" wody wracającej do kotła z grzejników. Zawór czterodrogowy pozwala na stworzenie dwóch obiegów - jednego dla grzejników i drugiego dla kotła, gdzie woda jest podgrzewana do odpowiedniej temperatury. Dzięki niemu można precyzyjnie dostosować parametry wody w instalacji, chroniąc kocioł przed zbyt niską temperaturą powrotu.

• Minimalizuje różnicę temperatur: Zawór czterodrogowy stabilizuje temperaturę w obiegu i chroni kocioł przed szokiem termicznym, który mógłby wystąpić w przypadku powrotu zbyt zimnej wody. Minimalizuje różnicę temperatury wody wyjściowej z kotła względem wody powrotnej, co pomaga uniknąć punktu rosy.
• Wydłuża żywotność urządzenia: Skuteczna ochrona kotła przed niską temperaturą powrotu zapobiega osadzaniu się sadzy i kamienia kotłowego, co znacząco wydłuża żywotność urządzenia. Przy prawidłowej eksploatacji zawór może służyć nawet kilkanaście lat.

Regulacja Temperatury i Komfort Cieplny

Zawór czterodrogowy pełni funkcję mieszacza i regulatora temperatury, umożliwiając precyzyjne dostosowanie parametrów wody w instalacji do aktualnych potrzeb systemu grzewczego. Mieszając ciepłą wodę z kotła z chłodniejszą wodą powracającą z instalacji, zawór pozwala na uzyskanie optymalnej temperatury czynnika grzewczego. Na przykład, w systemach z ogrzewaniem podłogowym, gdzie wymagana jest niska temperatura zasilania (30-45°C), zawór miesza gorącą wodę z kotła z chłodniejszą wodą powrotną, obniżając temperaturę czynnika grzewczego.

Budowa i Zasada Działania Zaworu Czterodrogowego

Fizyczna budowa zaworu czterodrogowego jest złożona i składa się z kilku podstawowych elementów współpracujących ze sobą, aby zapewnić precyzyjne sterowanie przepływem i efektywność działania.

Elementy Konstrukcyjne

Główne elementy zaworu to:

1. Korpus: Stanowi zewnętrzną obudowę i szkielet całego zaworu. Musi być odporny na ciśnienie i temperaturę medium. Do produkcji korpusów najczęściej wykorzystuje się mosiądz niklowany, stal nierdzewną (np. 316) lub stal węglową. Wybór materiału zależy od specyfiki medium (temperatura, ciśnienie, agresywność chemiczna) oraz wymagań dotyczących wytrzymałości i odporności na korozję.
2. Kula (przegroda obrotowa): Serce zaworu, element sterujący przepływem. Jej obrót zmienia ścieżki medium. Kule wykonuje się z różnych materiałów, np. ze stali nierdzewnej lub mosiądzu. Typ kuli (L, T, X) określa możliwe schematy przepływu.
3. Trzpień: Przekazuje ruch z elementu wykonawczego (ręcznego pokrętła lub siłownika) na kulę. Musi być wykonany z materiału o wysokiej wytrzymałości, aby zapewnić niezawodne działanie zaworu.
4. Uszczelnienia: Zapewniają szczelność całej konstrukcji, zapobiegając wyciekom. Najczęściej stosuje się PTFE (teflon) ze względu na jego wyjątkową odporność chemiczną na większość substancji, szeroki zakres temperatur pracy (od -200°C do +260°C) oraz niski współczynnik tarcia. Uszczelnienia PTFE chronią przed wyciekami i minimalizują ryzyko zatarcia.
5. Dławica: Zapobiega wyciekom wzdłuż trzpienia. Systemy dynamiczne wielouszczelkowe zwiększają niezawodność.
6. Element wykonawczy: Uruchamia trzpień - może to być ręczne pokrętło lub automatyczny siłownik.

Zasada Działania

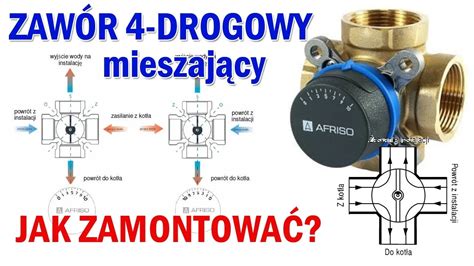

Zasada działania zaworu czterodrogowego opiera się na kontrolowanym mieszaniu lub rozdzielaniu dwóch strumieni medium. W jego wnętrzu znajduje się obrotowy element mieszający (kula lub przegroda), który umożliwia jednoczesne sterowanie przepływem wody zasilającej i powrotnej. Kiedy przegroda zmienia swoje położenie, zawór może jednocześnie mieszać ciepłą wodę z zimną lub kierować medium w wybranym kierunku, w zależności od potrzeb systemu.

Porty zaworu czterodrogowego są często oznaczane jako "A", "B", "AB" i "OB". "A" i "B" to porty przyłączeniowe dla dwóch strumieni substancji, natomiast "AB" i "OB" to porty mieszające i rozdzielające. W zależności od ustawienia zaworu, substancje płynące przez porty "A" i "B" mogą być mieszane w określonych proporcjach lub rozdzielane.

Typowe schematy przepływu w zaworze czterodrogowym obejmują konfiguracje:

• Mieszające: Dwa strumienie są łączone i kierowane do dwóch różnych wyjść. Pozwala to na utrzymanie stabilnej temperatury wody powrotnej, zapobiegając szokom temperaturowym i kondensacji w kotle.
• Rozdzielające: Jeden strumień jest rozdzielany na dwa lub więcej obiegów, które następnie mogą być ponownie łączone lub kierowane w inne miejsca. Na przykład, jeden strumień ciepłej wody jest rozdzielany na obieg grzejników i obieg ogrzewania podłogowego.

Specyfika zależy od konstrukcji kuli, która może mieć otwory w kształcie litery L, T lub X, determinując ścieżki medium. Wybór odpowiedniego typu kuli jest fundamentalny i musi odpowiadać specyficznym potrzebom instalacji.

Zastosowanie Zaworów Czterodrogowych

Zawory czterodrogowe mają szerokie zastosowanie w różnych branżach i systemach, gdzie istnieje potrzeba kontroli przepływu substancji oraz regulacji temperatury lub innych parametrów.

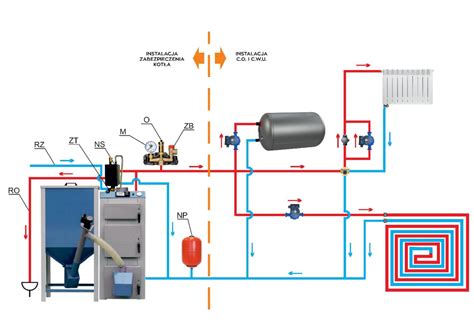

• Systemy Centralnego Ogrzewania (CO): Niezbędne w instalacjach z kotłami na paliwa stałe, gdzie mieszają ciepłą wodę z kotła z chłodniejszą wodą powracającą z instalacji, chroniąc kocioł przed korozją niskotemperaturową. Mogą być także używane w instalacjach kaskadowych z kilkoma źródłami ciepła.
• Ogrzewanie Podłogowe: W systemach ogrzewania płaszczyznowego zawór czterodrogowy jest wręcz niezbędny do ochrony instalacji przed przegrzaniem, mieszając gorącą wodę z kotła z chłodniejszą wodą powrotną w celu uzyskania niskiej temperatury zasilania (30-45°C).
• Systemy Ciepłej Wody Użytkowej (CWU): W zimie zawór może jednocześnie ogrzewać grzejniki i podgrzewać wodę. Latem, gdy nie ma potrzeby ogrzewania wnętrz, cała woda grzejna może być przekierowana do obiegu ciepłej wody użytkowej.
• Systemy HVAC (Ogrzewanie, Wentylacja, Klimatyzacja): Pozwalają na precyzyjne sterowanie temperaturą powietrza w pomieszczeniach poprzez mieszanie ciepłego i chłodnego medium. W systemach wentylacyjnych mogą regulować przepływ powietrza.
• Systemy z Pompami Ciepła i Kolektorami Słonecznymi: Umożliwiają optymalne zarządzanie obiegiem grzewczym i chłodniczym oraz efektywne wykorzystanie ciepła słonecznego.
• Procesy Przemysłowe: W przemyśle chemicznym do mieszania różnych substancji, w systemach chłodzenia do kontrolowania temperatury procesów produkcyjnych, w przemyśle spożywczym do mieszania i kontrolowania temperatury składników żywności.
• Systemy Chłodzenia Wody: Regulują przepływ wody chłodzącej i gorącej, utrzymując optymalną temperaturę w obiegu.
• Instalacje Sanitarne: Pomagają w utrzymaniu stabilnej temperatury wody na potrzeby użytkowników w budynkach mieszkalnych i komercyjnych.
• Energetyka: W systemach związanych z produkcją energii pomagają w regulacji przepływu medium chłodzącego lub grzewczego.

Wybór, Montaż i Ustawienia Zaworu Czterodrogowego

Dobór, prawidłowy montaż i precyzyjne ustawienie zaworu czterodrogowego są kluczowe dla optymalnej pracy systemu grzewczego, jego efektywności energetycznej oraz trwałości urządzeń.

Jak Wybrać Odpowiedni Zawór?

Wybór zaworu czterodrogowego zależy od konkretnych potrzeb i charakterystyki systemu:

1. Rodzaj systemu: Zidentyfikuj, czy zawór będzie używany w systemie HVAC, grzewczym, przemysłowym itp. Określ parametry do kontrolowania (temperatura, przepływ, ciśnienie).
2. Materiały:
   • Mosiężne: Zalecane w instalacjach otwartych z naczyniem przelewowym.
   • Żeliwne: Stosowane w systemach zamkniętych.
   • Stal nierdzewna: Często wybierana do zastosowań w agresywnych środowiskach.

   Zawsze sprawdzaj kompatybilność materiałów zaworu z medium. Niewłaściwy materiał może spowodować awarię.

3. Średnica: Dobiera się ją do średnicy pompy w instalacjach z wymuszonym obiegiem wody grzejnej. W obiegach grawitacyjnych zawór powinien mieć średnicę identyczną ze średnicą rur, choć często montuje się zawory o nieco większej średnicy.
4. Moc kotła: Wielkość nominalna DN zaworu musi być dopasowana do mocy kotła, aby wykorzystać pełne możliwości zaworu. Przykładowo:
• Kocioł o mocy 18 kW - zawór DN25
• Kocioł o mocy 25 kW - zawór DN25 i DN32
• Kocioł o mocy 40 kW - zawór DN32 i DN40
5. Typ zaworu: Zawory czterodrogowe występują w różnych typach (kulowe, obrotowe). Wybierz typ, który najlepiej pasuje do charakterystyki medium i wymagań systemu.
6. Sterowanie: Zdecyduj, czy zawór będzie sterowany ręcznie czy automatycznie (np. z siłownikiem elektrycznym lub pneumatycznym). Automatyczne sterowanie może być bardziej efektywne i precyzyjne.
7. Marka i wsparcie techniczne: W razie wątpliwości warto skonsultować się z ekspertem lub producentem. Cenionymi producentami są np. Afriso, Goshe, Herz, Womix.

Montaż Zaworu Czterodrogowego

Montaż zaworu czterodrogowego wymaga precyzji i właściwego zaplanowania. Ważne jest przestrzeganie zaleceń producenta kotła i systemu grzewczego, szczególnie w celu zachowania gwarancji.

• Lokalizacja: Zawór należy zamontować pomiędzy źródłem ciepła (np. kotłem) a systemem rozdziału ciepła (grzejniki, ogrzewanie podłogowe). Najczęściej montuje się go na zasilaniu kotła oraz na powrocie z instalacji, w bezpośrednim sąsiedztwie kotła.
• Podłączenie rur: Podłącz rury zasilające do odpowiednich portów zaworu: gorąca woda z kotła do jednego portu, a powracająca woda z systemu grzewczego do drugiego. Następnie podłącz wyjścia zaworu do systemu rozdziału ciepła - jedno wyjście prowadzi gorącą wodę do obiegu grzewczego, drugie kieruje schłodzoną wodę z powrotem do kotła.
• Pozycja pompy obiegowej: W zależności od przypadku, pompa obiegowa może być montowana na zasilaniu lub na powrocie z instalacji do zaworu.

Jak Ustawić Zawór Czterodrogowy? Instrukcja Krok po Kroku

Prawidłowe ustawienia zaworu czterodrogowego są kluczowe dla optymalnej pracy systemu grzewczego lub chłodniczego. Oto instrukcja:

1. Krok 1: Zapoznaj się z dokumentacją techniczną. Każdy zawór ma specyficzne parametry. Przestudiuj schemat instalacji oraz instrukcję producenta.
2. Krok 2: Sprawdź poprawność montażu. Upewnij się, że zawór jest prawidłowo zmontowany. Strzałki na korpusie powinny wskazywać kierunek przepływu wody. Jeśli zawór jest z siłownikiem, sprawdź jego podłączenie i kalibrację.
3. Krok 3: Wybierz tryb pracy. Zawory mogą działać w trybie mieszającym (najczęściej w systemach grzewczych) lub rozdzielającym. Ustaw przegrodę w pozycji początkowej zgodnej z wybranym trybem.
4. Krok 4: Dopasuj ustawienia manualnie lub automatycznie.
   • Ręcznie: Za pomocą pokrętła ustaw przegrodę, aby uzyskać pożądany stosunek przepływów.
   • Automatycznie (z siłownikiem): Skonfiguruj sterownik zgodnie z wymaganiami instalacji (ustaw temperaturę docelową, wartości minimalne i maksymalne dla zakresu pracy).

   W przypadku instalacji z kotłami na paliwo stałe, temperatura powrotu powinna wynosić co najmniej 55°C, aby zapobiec kondensacji i korozji.

5. Krok 5: Monitoruj temperaturę w obiegu. Po wstępnym ustawieniu uruchom system i obserwuj temperaturę wody na wyjściu z zaworu. Powinna być stabilna i odpowiadać ustawieniom docelowym. Wprowadź drobne korekty w razie potrzeby.

Minimalne otwarcie zaworu czterodrogowego powinno wynosić co najmniej 10-20%, aby zapewnić stabilny przepływ medium i zapobiec stagnacji. Czas otwarcia zaworu 4d powinien być dobrany tak, aby zawór mógł płynnie reagować na zmiany zapotrzebowania w systemie.

Częste Błędy w Montażu i Eksploatacji

• Nieprawidłowy kierunek podłączenia: Przyłącza muszą być podpięte zgodnie z instrukcją, inaczej zawór nie będzie działał poprawnie.
• Złe ustawienie zaworu: Skutkuje zbyt niską temperaturą powrotu, co może zaszkodzić kotłowi i negatywnie wpłynąć na jakość spalania.

Dlatego warto korzystać z pomocy fachowców, szczególnie podczas pierwszego montażu lub modernizacji instalacji.

Sterowanie Automatyczne: Zawory Czterodrogowe z Siłownikiem

Zawór czterodrogowy z siłownikiem znajduje szerokie zastosowanie w zaawansowanych systemach, gdzie precyzyjne zarządzanie przepływem medium jest kluczowe. Siłownik automatyzuje proces regulacji, reagując na zmiany temperatury w obiegu i dostosowując pozycję przegrody w czasie rzeczywistym. Dzięki temu system działa płynnie, bez potrzeby ręcznego dostosowywania ustawień.

• Zdalne i precyzyjne sterowanie: Siłownik zapewnia zdalne oraz precyzyjne sterowanie, co znacząco poprawia efektywność i wygodę obsługi instalacji.
• Rodzaje siłowników: Mogą to być siłowniki pneumatyczne (działające pod wpływem sprężonego powietrza) lub elektryczne (wykorzystujące energię elektryczną).
• Automatyka kotłowni: W automatyce kotłowni siłowniki regulują przepływ wody. Ważne jest, aby siłownik był dobrany do momentu obrotowego zaworu, co zapewnia jego niezawodną pracę i wymaga regularnej kalibracji.
• Integracja z automatyką budynkową: Możliwość integracji z systemami zarządzania budynkiem sprawia, że zawory czterodrogowe z siłownikiem doskonale sprawdzają się w nowoczesnych instalacjach.

Zawór Czterodrogowy a Trójdrogowy: Kluczowe Różnice

Zarówno zawory czterodrogowe, jak i trójdrogowe są używane jako mechanizmy ochronne przed korozją oraz dla regulacji temperatury w systemach grzewczych. Jednakże, nie ma mowy o swobodnym zastąpieniu jednego z nich drugim, z uwagi na to, że wymaga to zupełnie innego projektu.

• Liczba portów: Główna różnica polega na liczbie aktywnych portów i możliwościach sterowania przepływem. Zawór trójdrogowy ma trzy króćce i zazwyczaj służy do mieszania lub rozdzielania przepływu w prostszych układach (np. dwa wejścia, jedno wyjście lub odwrotnie).
• Złożoność konfiguracji: Zawór czterodrogowy oferuje bardziej złożone konfiguracje, umożliwiając jednoczesne sterowanie czterema drogami, co jest kluczowe w zaawansowanych systemach mieszających lub przełączających wiele obiegów.
• Typowe zastosowania: Zawory trójdrożne na ogół są montowane w instalacjach z głowicami termostatycznymi na grzejnikach, natomiast czterodrogowe z kolei przy zwykłych regulatorach lub w bardziej złożonych systemach z kotłami na paliwo stałe.

Trendy i Innowacje w Zaworach Czterodrogowych

Ewolucja zaworów jest fascynująca, od prostych dwudrogowych, przez trójdrogowe, aż po skomplikowane czterodrogowe, z których każdy typ spełnia specyficzne wymagania, a czterodrogowe zapewniają największą elastyczność. Rozwój zaworów kulowych, zwłaszcza związany z zastosowaniem teflonu (PTFE), zrewolucjonizował ich konstrukcję i przyczynił się do ich popularności.

Najnowsze innowacje w zaworach czterodrogowych skupiają się na zwiększeniu ich niezawodności, precyzji sterowania i efektywności energetycznej. Obejmują one rozwój zaawansowanych systemów dynamicznych wielouszczelkowych, które minimalizują wycieki, oraz integrację z inteligentnymi systemami automatyki przemysłowej za pomocą udoskonalonych napędów pneumatycznych i elektrycznych. Rośnie popularność zaworów z napędami pneumatycznymi i elektrycznymi, co jest kluczowym trendem w armaturze przemysłowej.

Rozwój zaworów kulowych, a w szczególności zaworów czterodrogowych, jest kluczowy dla efektywności i niezawodności nowoczesnych systemów przemysłowych. Innowacje w materiałach i automatyzacji to przyszłość branży.
