Kombajn Zbożowy: Budowa i Zasada Działania

Kombajn zbożowy to jedna z najważniejszych i najbardziej złożonych maszyn rolniczych, kluczowy element nowoczesnego rolnictwa. Jest maszyną jednoetapową, której głównym celem jest zbieranie zbóż oraz roślin okopowych z rozległych obszarów uprawnych. Łączy on w sobie kilka ważnych funkcji: kosi, młóci, czyści i zbiera ziarno do zbiornika, a resztki pożniwne rozdrabnia i rozrzuca po polu. Dzięki temu jeden przejazd kombajnu zastępuje wiele godzin ciężkiej pracy, którą kiedyś trzeba było wykonać ręcznie lub przy użyciu kilku różnych urządzeń. Znacznie ułatwia i przyspiesza on prace polowe, minimalizując wpływ niesprzyjających warunków pogodowych i zwiększając efektywność procesu oraz rentowność gospodarstwa. Współczesne kombajny to sprzęt naszpikowany elektroniką, który pomaga precyzyjnie i bezpiecznie zebrać plon, nawet na dużym areale.

Ogólna Budowa Kombajnu Zbożowego

Budowa kombajnu zbożowego jest złożona i składa się z wielu wyspecjalizowanych podzespołów, z których każdy pełni kluczową rolę w procesie zbioru. Podstawę napędu stanowi wydajny silnik spalinowy, który stanowi główne źródło energii maszyny. Przeniesienie mocy odbywa się za pomocą przekładni mechanicznych oraz obwodowego układu pasów klinowych i wałów przegubowych. Równocześnie silnik zasila pompy hydrauliczne, które sterują pracą wielu elementów.

Kombajn zbożowy składa się z kilku głównych zespołów, które współpracują ze sobą podczas zbioru:

• Zespół żniwny (heder) - odpowiedzialny za ścinanie zboża i transport do wnętrza maszyny.
• Zespół młócący - służy do oddzielania ziarna od kłosów i resztek słomy.
• Wytrząsacze - odpowiadają za odzyskanie niewymłóconych ziaren.
• Zespół czyszczący - odpowiada za ostateczne oczyszczenie ziarna.
• Zespół transportowy - przemieszcza ziarno wewnątrz kombajnu do zbiornika.
• Zespół odrzutowy (sieczkarnia słomy, rozrzutnik plew) - rozdrabnia i rozrzuca resztki pożniwne.
• Zbiornik ziarna - do przechowywania oczyszczonego ziarna.

Kluczowe Zespoły Robocze i Ich Działanie

Zespół Żniwny (Heder)

Zespół żniwny, usytuowany z przodu kombajnu, jest odpowiedzialny za ścinanie zboża i transportowanie go do wnętrza maszyny. Od dołu podparty jest za pomocą siłowników hydraulicznych, które umożliwiają jego podnoszenie i opuszczanie do pozycji roboczej lub transportowej.

Zespół żniwny składa się z zabudowanego metalowym korpusem zespołu tnącego, podajnika ślimakowo-palcowego oraz przenośnika pochyłego. Z przodu zespołu znajduje się nagarniacz (motowidła), który przymocowany jest do górnej części korpusu. Nagarniacz ma kształt pięciokąta i nachyla zboże w kierunku zespołu tnącego, a także podaje skoszoną masę roślinną na podajnik ślimakowo-palcowy, a następnie na podajnik pochyły, który transportuje ją do zespołu młócącego.

Zespół Tnący

Zespół tnący składa się głównie z ruchomej listwy nożowej i nieruchomej belki palcowej. Do belki palcowej przymocowane są palce zespołu tnącego, które mają podłużny kształt, zwężający się ku przodowi i posiadają dodatkowe wycięcia. Zadaniem palców jest wchodzenie między ścinane rośliny i rozdzielanie ich na porcje. Do listwy nożowej przymocowane są nożyki (kosy), które wchodzą w wycięcia palców i służą do ścinania roślin.

Zespół Młócący

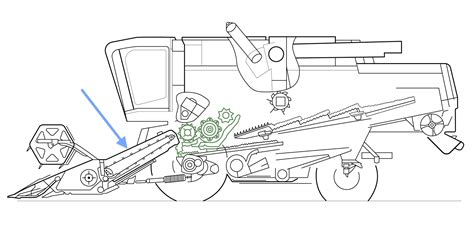

Zespół młócący, umieszczony pomiędzy zespołem żniwnym a wytrząsaczami, jest odpowiedzialny za oddzielenie ziarna od kłosów i resztek słomy. Na wejściu do zespołu znajduje się chwytacz kamieni, który wyłapuje przypadkowo zebrane kamienie, zapobiegając uszkodzeniom mechanicznym.

Zboże, transportowane z zespołu żniwnego, trafia na bęben młócący. Bęben w przekroju ma kształt ośmiokąta, a do jego krańców są przymocowane podłużne listwy (cepy). Pod bębnem młócącym znajduje się klepisko, stworzone z lekko wygiętych listew, które opasa bęben na pewnym odcinku jego obwodu. Między bębnem młócącym a klepiskiem znajduje się szczelina robocza. Na wejściu do zespołu młócącego jest to szczelina wlotowa, natomiast na wyjściu - szczelina wylotowa. Różnią się one szerokością; szczelina wylotowa jest mniejsza od wlotowej.

Masa roślinna z resztkami ziarna transportowana jest z bębna młócącego na odrzutnik słomy, który kieruje ją na początek wytrząsaczy. Odrzutnik ma kształt wału z łopatkami. Poniżej klepiska znajduje się podsiewacz, na który trafiają ziarna wraz z ewentualnymi zanieczyszczeniami lub niedomłóconymi kłosami. Następnie są one transportowane do zespołu czyszczącego.

Wytrząsacze

Wytrząsacze znajdują się za zespołem młócącym z klepiskiem i mają kształt podłużnych rynien. Składają się z kilku klawiszy, których boczne ścianki są powycinane i tworzą ostro zakończone grzebienie. Dodatkowo, w pewnych odstępach, ścianki boczne klawiszy posiadają dodatkowe grzebienie. Wytrząsacze osadzane są na wałach wykorbionych i odpowiadają za odzyskanie niewymłóconych ziaren z masy roślinnej poprzez segregację ziarna od słomy.

Zespół Czyszczący

Zespół czyszczący, usytuowany poniżej zespołu młócącego, odpowiada za ostateczne oczyszczenie ziarna. Na jego wejściu znajduje się podsiewacz, przez który ziarno z zanieczyszczeniami zsuwa się na sito górne, a następnie na sito dolne. Niezmłócone kłosy trafiają na umieszczone za sitem górnym sito kłosowe z grzebieniem.

Na początku zespołu czyszczącego, poniżej podsiewacza, znajduje się wentylator. Generowany przez niego strumień powietrza obejmuje sita: górne, dolne oraz kłosowe. Zanieczyszczenia oraz lekkie siano wydmuchiwane są poza maszynę. Oczyszczone ziarno przesiane przez sito górne i dolne spada na podłogę zsypową i trafia do przenośnika ziarnowego, który transportuje je do zbiornika ziarna. Niezmłócone kłosy, przesiane przez sito kłosowe, spadają do umieszczonego niżej przenośnika kłosowego, który transportuje je ponownie do zespołu młócącego.

Rodzaje Sit w Kombajnie Zbożowym

Sita odgrywają kluczową rolę w procesie oczyszczania ziarna, wpływając na jego jakość i wydajność kombajnu. Ich zadaniem jest zapewnienie jak najwyższej czystości zebranego plonu przy minimalnych stratach ziarna. Odpowiednio dobrane i wyregulowane sita umożliwiają efektywne czyszczenie różnorodnych roślin uprawnych. W kombajnach zbożowych stosuje się różne rodzaje sit, które można podzielić na:

• Sita otworowe (blaszkowe): Najstarszy i najprostszy typ sit, zbudowany z blachy z otworami (okrągłymi lub podłużnymi) o określonej średnicy. Zapewniają dokładne oczyszczanie i są mniej podatne na zapychanie, szczególnie przy wilgotnym plonie. Ich wadą jest konieczność posiadania sit dopasowanych do konkretnych nasion oraz niższa wydajność przesiewania. Mogą być wyposażone w dodatkowe elementy, np. łańcuszki do mechanicznego czyszczenia powierzchni.
• Sita żaluzjowe (lamelkowe): Zbudowane z ruchomych lamelek osadzonych na drutach, które można regulować, zmieniając kąt ich otwarcia. Zapewniają dużą uniwersalność, umożliwiając zbiór różnych gatunków roślin przy odpowiednim ustawieniu. Występują w różnych wariantach, m.in. sita ze szczeliną do ziarna, sita Closza (uniwersalne, radzą sobie z rzepakiem i kukurydzą), sita kukurydziane (specjalnie przystosowane do trudnych warunków, z mocno wyciętymi lamelkami zapobiegającymi zapychaniu) oraz sita LDW (Lamele Dużej Wydajności), które są nowoczesnym rozwiązaniem do trudnych warunków pracy i obfitych plonów.

Wszystkie rodzaje sit mogą być stosowane jako sita górne i dolne. Odpowiedni dobór i ustawienie sit ma bezpośredni wpływ na jakość czyszczenia ziarna, ograniczenie strat i ogólną wydajność pracy maszyny.

Dobór Sit do Roślin

Dobór odpowiednich sit jest kluczowy dla efektywnego zbioru różnych gatunków roślin:

• Podstawowe zboża (pszenica, jęczmień, pszenżyto, owies): Mogą być zbierane przy użyciu sit otworowych lub żaluzjowych.
• Rośliny drobnonasienne (facelia, tymianek, trawy nasienne, gryka, koniczyna): Wymagają drobniejszych otworów w sitach, aby zapobiec ich wypadaniu.
• Rośliny oleiste (rzepak, wiesiołek, słonecznik): Często zbierane przy użyciu sit żaluzjowych, które lepiej radzą sobie z ich specyficzną budową.
• Rośliny strączkowe (soja, fasola, groch, łubin): Wymagają specyficznych ustawień sit ze względu na wielkość i kształt nasion.
• Kukurydza: Ze względu na grube łodygi i potencjalną wilgotność, często wymaga specjalnych sit kukurydzianych lub LDW, które zapobiegają zapychaniu.

Konserwacja i Wymiana Sit

Regularna konserwacja sit jest niezbędna dla zapewnienia ich długiej żywotności i optymalnej pracy. Po zakończeniu sezonu żniwnego zaleca się wyjąć sita i oczyścić je z wszelkich zanieczyszczeń. Przed kolejnym sezonem należy je umyć, sprawdzić pod kątem oznak korozji i ewentualnych uszkodzeń, takich jak luźne lamelki czy połamane druty. Producenci zalecają zgrzewanie lamelek, ponieważ spawanie może osłabić materiał. Należy również zwrócić uwagę na stan drutów mocujących lamelki, które mogą ulegać wytarciu.

Inne Elementy Konstrukcyjne

Kombajn zbożowy wyposażony jest również w inne kluczowe elementy, które współpracują z głównymi zespołami:

• Zbiornik ziarna: Miejsce, do którego trafia oczyszczone ziarno po przemłóceniu i oczyszczeniu.
• Kanał wciągający: Transportuje masę roślinną do dalszych procesów.
• Podajnik ślimakowo-palcowy: Przenosi skoszoną masę roślinną z hedera.
• Sieczkarnia słomy: Rozdrabnia słomę po zbiorze ziarna, aby można ją było później wykorzystać w gospodarstwie lub pozostawić na polu jako nawóz organiczny.
• Rozrzutnik plew: Rozprowadza plewy równomiernie na powierzchni pola.
• Rura rozładowcza: Umożliwia opróżnienie zbiornika ziarna do przyczepy lub innego środka transportu.

Układy Napędowe

Podzespoły kombajnu zbożowego są napędzane głównie przez silnik spalinowy. Napęd z silnika przekazywany jest dalej za pomocą pasów klinowych, wałów przegubowych oraz przekładni. Cały system musi działać synchronizowanie, aby zapewnić płynną i bezpieczną pracę wszystkich zespołów - od cięcia, przez młócenie i czyszczenie, aż po rozładunek ziarna. Sprawność układu napędowego ma bezpośredni wpływ na wydajność i niezawodność kombajnu podczas żniw.

Układ Hydrauliczny

Silnik kombajnu zasila również pompy hydrauliczne, które sterują pracą wielu elementów maszyny. Układ hydrauliczny odpowiada m.in. za podnoszenie i opuszczanie zespołu żniwnego, regulację położenia nagarniacza, a także za bezstopniową przekładnię mechanizmów jezdnych i układ kierowniczy. Dzięki siłownikom hydraulicznym operator może precyzyjnie kontrolować pozycję i parametry pracy kluczowych podzespołów.

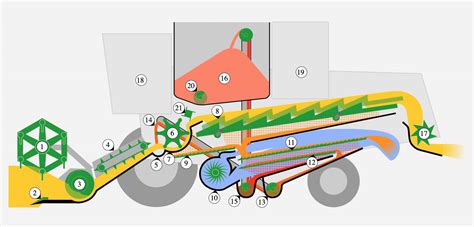

Zasada Działania Kombajnu Zbożowego - Proces Krok po Kroku

Kombajn zbożowy działa na zasadzie skomplikowanego, ale dobrze przemyślanego systemu, łączącego w sobie funkcje cięcia, młócenia i oczyszczania ziarna. Oto, jak wygląda proces zbioru krok po kroku:

1. Pobieranie i cięcie łanu: Podczas pracy kombajnu łan zbóż najpierw trafia na nagarniacz, który delikatnie pochyla i podaje rośliny w kierunku listwy tnącej. Kosa (listwa tnąca) ścina źdźbła na ustalonej wysokości, a ścięta masa zostaje przesunięta przez podajnik ślimakowo-palcowy w stronę środka hedera.
2. Transport do młocarni: Zespół transportowy (podajnik taśmowy lub przenośnik pochyły) wrzuca zebrane zboże do bębna młócącego. Ten etap musi działać płynnie, by zapewnić równomierny przepływ materiału i maksymalną wydajność zbioru.
3. Młócenie: Ścięte zboże trafia do bębna młócącego, który oddziela ziarna od kłosów. W młocarni zboże trafia między bęben młócący a klepisko, gdzie pod wpływem siły odśrodkowej i szybkiego obrotu następuje rozcieranie i uderzanie kłosów. Dzięki temu ziarna zostają mechanicznie oderwane od osadek i plew. Proces ten jest dokładny i wydajny, ale wymaga precyzyjnych ustawień, by nie uszkodzić ziaren ani nie zwiększyć strat.
4. Separacja ziarna od resztek słomy: Po młóceniu materiał przechodzi przez wytrząsacze, które odzyskują resztki ziaren z masy roślinnej. Zadaniem wytrząsaczy jest segregacja ziarna od słomy.
5. Czyszczenie ziarna: Następnie ziarno trafia do układu czyszczącego, gdzie przesiewane jest przez ruchome sita o różnych oczkach. Większe resztki słomy i plew zostają zatrzymane, a czyste ziarno przechodzi dalej. Jednocześnie wentylator (wialnia) wdmuchuje powietrze, które unosi lekkie zanieczyszczenia i plewy, wyrzucając je na zewnątrz kombajnu. Niezmłócone kłosy wracają do zespołu młócącego, aby ponownie poddać je procesowi oddzielania ziarna.
6. Transport i gromadzenie ziarna: Po oddzieleniu ziarna od resztek roślinnych, jego dalszy transport w kombajnie odbywa się za pomocą zintegrowanego systemu przenośników, ślimaków i elewatorów. Oczyszczone ziarno trafia do zbiornika ziarna, skąd może być następnie przesypane do innych pojazdów czy magazynów za pomocą rury rozładowczej.
7. Odrzut i rozdrabnianie słomy: Po oddzieleniu ziarna, słoma trafia do sieczkarni, gdzie jest rozdrabniana na mniejsze fragmenty. Rozdrabniacze słomy odpowiadają za jej dokładne cięcie i jednoczesne wyrzucanie na powierzchnię pola w sposób równomierny. Ten proces jest kluczowy dla szybkiego rozkładu resztek pożniwnych i ułatwienia kolejnych zabiegów agrotechnicznych.

Nowoczesne Technologie i Konserwacja

Ewolucja i Innowacje w Kombajnach Zbożowych

Współczesne kombajny zbożowe są o wiele bardziej rozwinięte technologicznie niż ich starsi poprzednicy. Rozwój kombajnów zbożowych stanowi świetny przykład postępu technologicznego w rolnictwie, wprowadzając udoskonalenia w hydraulice i ergonomii:

• Automatyczne systemy sterowania: Dzięki nim operator może skoncentrować się na nadzorowaniu pracy maszyny, zamiast na ręcznym sterowaniu poszczególnymi jej elementami. Te innowacyjne systemy umożliwiają automatyczne dostosowywanie intensywności procesu młócenia, głębokości ścinania i prędkości pracy kombajnu.
• Systemy GPS i mapowanie plonów: Przy użyciu GPS kombajn ma szansę dokładnie określić swoje położenie na polu. To umożliwia prowadzenie równoległe oraz tworzenie map plonów, które wskazują obszary pola o wyższej i niższej wydajności upraw. Te dane mają ogromne znaczenie podczas planowania przyszłych sezonów upraw.
• Telemetria i zdalny monitoring: Umożliwiają właścicielom i operatorom śledzenie pracy kombajnu na bieżąco, niezależnie od tego, gdzie się znajdują. To pozwala na natychmiastowe reagowanie na ewentualne awarie oraz optymalizację pracy maszyny.
• Zaawansowane systemy czyszczenia: Innowacyjne technologie czyszczenia, takie jak elektrostatyczne separatory czy zaawansowane systemy sitowe, gwarantują jeszcze lepszą jakość oczyszczonego ziarna.
• Wyposażenie kabiny operatora: Nowoczesna kabina operatora to centrum sterowania całym procesem zbioru. Znajdują się w niej panele sterujące, ekrany dotykowe i czujniki, które na bieżąco informują o pracy wszystkich podzespołów - od strat ziarna po wydajność młócenia. Operator może regulować ustawienia maszyny bez wychodzenia z kabiny. Dla wygody rolnika kabina wyposażona jest także w fotel amortyzowany, klimatyzację, ogrzewanie oraz systemy tłumienia hałasu i wibracji.

Konserwacja i Zapobieganie Awarim

Kluczowe jest wykonywanie regularnych przeglądów maszyny. Jeśli jakieś elementy są uszkodzone lub zużyte, konieczne jest przeprowadzenie napraw lub wymiana komponentów na nowe, sprawne. Dbanie o części do kombajnu zbożowego to inwestycja w niezawodność i wydajność maszyny.

Konserwacja Zespołu Młócącego

Podczas kontroli sprawności podzespołów maszyny należy zwrócić baczną uwagę na stopień zużycia i ewentualne uszkodzenia zespołu młócącego. Elementami, które zużywają się najmocniej są zarówno cepy zamocowane na obrotowym bębnie, jak również powierzchnia klepiska. Stan cepów oceniamy po ich grubości. Nowe powinny mieć zęby od 8 do 10 mm wysokości, natomiast stare mogą pracować do momentu, gdy ich wysokość nie spadnie poniżej 4 do 5 mm. Im większa szczelina, tym gorsza jakość omłotu, co zmniejsza sprawność całej maszyny. Podobny efekt wywołuje także zużycie klepiska, zwłaszcza wygięcie lub przerwanie powierzchni prętów i drutów tworzących sito. Chcąc wymienić zużyte lub uszkodzone cepy, zawsze należy robić to parami, instalując nowe elementy na przeciwległych krańcach bębna. Dzięki temu nie straci on swojego wyważenia. Nie można zapomnieć o łożyskach, które nie mogą wydawać niepokojących dźwięków w czasie obrotu bębna, nie powinny się blokować lub mieć nadmiernego luzu.

Dodatkowo, w przypadku przedostania się w ten obszar np. kamienia, może dojść do poważniejszych uszkodzeń, które czasem prowadzą do konieczności remontu całego podzespołu. Stąd tak ważne jest, by znajdujący się tuż przed młocarnią chwytacz kamieni był zawsze sprawny i czysty.

Najczęstsze Przyczyny Awarim i Sposoby Zapobiegania

Żniwa to czas wzmożonej pracy, a każda awaria kombajnu może oznaczać cenne straty. Poniżej przedstawiamy najczęstsze przyczyny usterek oraz praktyczne sposoby ich unikania:

• Zatarcie łożysk i przegrzanie podzespołów: Regularnie smaruj punkty łożyskowe i kontroluj temperaturę pracy elementów roboczych.
• Zapychanie się młocarni lub układu transportowego: Nie przekraczaj wydajności maszyny, obserwuj przepływ masy i dostosuj prędkość jazdy do warunków polowych.
• Zużycie pasów klinowych i łańcuchów napędowych: Sprawdzaj ich napięcie, stan techniczny i wymieniaj na czas, zanim dojdzie do zerwania.
• Stępione noże w listwie tnącej i sieczkarni: W sezonie żniwnym kontroluj ostrość i wymieniaj uszkodzone elementy tnące.
• Zaniedbanie filtrów powietrza i paliwa: Regularnie czyść i wymieniaj filtry - to prosty sposób na uniknięcie spadku mocy i awarii silnika.
• Problemy z elektroniką lub czujnikami: Przed sezonem sprawdź wszystkie połączenia, przewody i systemy sterowania - lepiej zapobiegać niż naprawiać w polu.

Dobrze przeprowadzony przegląd techniczny przed żniwami oraz codzienna kontrola kluczowych elementów to najlepsza ochrona przed awarią. Warto też mieć pod ręką podstawowe części do kombajnu zbożowego, by szybko zareagować w razie potrzeby.
