Zawór Membranowy w Opryskiwaczu: Zasada Działania i Zastosowanie

Zawory membranowe są kluczowymi elementami w wielu systemach, od opryskiwaczy rolniczych po skomplikowane instalacje przemysłowe. Ich konstrukcja i zasada działania zapewniają bezpieczeństwo, trwałość i niezawodność, zwłaszcza w kontakcie z agresywnymi chemikaliami.

Czym jest zawór membranowy i jak działa?

Zawór membranowy wykorzystuje elastyczną membranę do przemieszczania cieczy. Membrana ta kurczy się i rozszerza, co powoduje zasysanie i wypychanie płynu przez pompę. Wewnątrz nie ma uszczelek przesuwnych, co minimalizuje ryzyko wycieków. Membrana utrzymuje ciecz z dala od ruchomych części metalowych, co jest kluczowe dla bezpiecznego stosowania agresywnych chemikaliów.

Materiały i konstrukcja

Membrana jest wykonana z mocnych materiałów, takich jak PTFE, Viton lub EPDM, które nie ulegają zniszczeniu pod wpływem kwasów i rozpuszczalników. Korpus pompy często wykonuje się z polipropylenu, PVDF lub stali nierdzewnej. Dzięki tym materiałom pompa jest odporna na uszkodzenia chemiczne. Można rozpylać brudną wodę lub silne chemikalia bez uszkodzenia pompy. Brak uszczelek stykających się z cieczą oznacza, że nie trzeba jej często naprawiać, co również zapobiega zanieczyszczeniom.

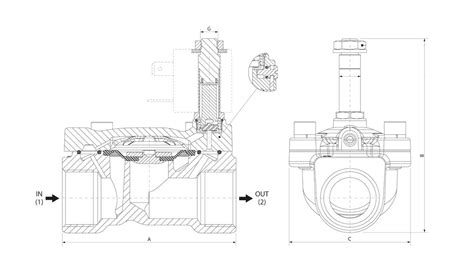

Typowe elektrozawory membranowe składają się z obudowy, membrany, tłoczka oraz sprężyny. Tłoczek oraz sprężyna są wykonane ze stali nierdzewnej. Materiały te charakteryzują się różnymi właściwościami, decydującymi o zastosowaniu:

• NBR: pracuje do temperatury 90°C ze sprężonym powietrzem oraz czynnikami olejowymi i ropopochodnymi.
• FKM: pracuje do 140°C, nadaje się do sprężonego powietrza, mediów ropopochodnych i niektórych mediów niebezpiecznych.
• EPDM: wytrzymałość temperaturowa do ok. 140°C, nie stosuje się z naoliwionym sprężonym powietrzem.

Rodzaje zaworów membranowych

Ze względu na zasadę działania wyróżnia się kilka typów zaworów membranowych:

• Zawory bezpośredniego działania: Nie wymagają ciśnienia różnicowego do zadziałania (pracują od 0 bar), ale mają małe średnice przyłącza (maksymalnie do 3/8’’).
• Zawory pośredniego działania (serwowspomagane): Potrzebują ciśnienia różnicowego do otwarcia, ale posiadają duże średnice przyłączy (nawet do 3’’). W tych zaworach przepływ medium nad membraną jest blokowany przez tłoczek zatykający kanalik. Podanie napięcia na cewkę powoduje wciągnięcie tłoczka i przepływ medium.
• Zawory kombinowanego działania: Łączą zalety zaworów bezpośredniego i pośredniego działania. Nie potrzebują minimalnego ciśnienia różnicowego i posiadają duże przyłącza (nawet do 1 ½”).

Warto również zwrócić uwagę na zawory NC (normalnie zamknięte) oraz NO (normalnie otwarte). Zawór NC otwiera się po podaniu napięcia na cewkę elektromagnetyczną, natomiast zawór NO pozostaje otwarty do momentu podania napięcia.

Porównanie pomp membranowych i tłokowych w opryskiwaczach

Wybór między pompą membranową a tłokową zależy od rodzaju rozpylanych substancji i wymagań aplikacji.

Pompy membranowe - zalety i zastosowania

Pompy membranowe są bardzo mocne i działają długo, szczególnie gdy używa się opryskiwaczy z agresywnymi chemikaliami. Ich konstrukcja utrzymuje chemikalia z dala od ruchomych części, co zapobiega wyciekom i uszkodzeniom. Doskonale nadają się do ciężkich prac w rolnictwie lub pielęgnacji ogrodu, gdzie konieczne jest rozpylanie kwasów, wybielaczy lub szorstkich płynów.

Kluczowe zalety:

• Odporność chemiczna: Dzięki membranie wykonanej z PTFE, PVDF lub EPDM, są odporne na agresywne chemikalia.
• Trwałość: Wytrzymują długo i wymagają mniej częstych napraw. Membrany z ePTFE wykazały trwałość od kilku tygodni do wielu miesięcy.
• Bezpieczeństwo: Membrana chroni ruchome części przed kontaktem z chemikaliami, zmniejszając ryzyko wycieków i uszkodzeń.
• Praca na sucho: Mogą pracować na sucho bez uszkodzenia.
• Ciśnienie: Większość pomp membranowych w opryskiwaczach rolniczych obsługuje ciśnienie od 30 do 40 barów (435 do 580 PSI), a pompy napędzane wałem mogą osiągać ciśnienie do 725 PSI.

Pompy membranowe są idealne do opryskiwania herbicydów i insektycydów w trudnych miejscach. Mogą również być używane do usuwania wody z błotnistych miejsc w kopalniach, przenoszenia odpadów gruboziarnistych w oczyszczalniach czy podawania gęstych szlamów do filtrów.

Pompy tłokowe - charakterystyka i ograniczenia

Pompy tłokowe zapewniają wyższe ciśnienie i stały przepływ, co jest korzystne przy natryskiwaniu nawozów lub czystych płynów, a także grubych powłok chroniących przed rdzą i zarysowaniami (np. podkładów elastomerowych, silikonowych, epoksydowych). Mogą wytrzymać ciśnienie do 725 PSI.

Jednak pompy tłokowe mają swoje ograniczenia:

• Wymagają większej konserwacji: Konieczne jest regularne sprawdzanie oleju, czyszczenie uszczelek i częste zaglądanie do zaworów.
• Wrażliwość na chemikalia: Twardy tłok i uszczelki mogą szybko się zużyć w kontakcie z szorstkimi lub mocnymi płynami.
• Nie mogą pracować na sucho: Części ruchome często wymagają oleju.
• Koszty eksploatacji: Używanie silnych środków chemicznych powoduje szybsze zużycie pompy i droższe naprawy.

Pompy tłokowe są odpowiednie do nawozów i gęstych cieczy, zapewniając stały przepływ i silne ciśnienie. Niektóre modele mają dwa tłoki, co umożliwia pompowanie dwóch substancji jednocześnie.

Wybór odpowiedniej pompy

Wybór najlepszej pompy zależy od kilku czynników:

• Rodzaj substancji chemicznej: Jeśli rozpylasz szorstkie ciecze, takie jak proszki, wybielacze lub piaszczysta woda, wybierz pompę membranową. Do nawozów, czystych płynów lub gęstych cieczy lepiej sprawdzi się pompa tłokowa.
• Ciśnienie i przepływ: Pompy tłokowe oferują wyższe i stabilniejsze ciśnienie, idealne do prac wymagających precyzyjnego i mocnego strumienia. Pompy membranowe zapewniają wystarczające ciśnienie dla większości standardowych zastosowań.
• Łatwość naprawy i konserwacji: Pompy membranowe wymagają rzadszej konserwacji i są bardziej odporne na uszkodzenia chemiczne. Pompy tłokowe potrzebują regularnej opieki.

Zawsze należy sprawdzić zgodność chemiczną materiałów pompy z używanymi substancjami. Przewodniki i wykresy online (np. Cole-Parmer, E-Tank/E-Pump) mogą pomóc w wyborze odpowiedniej membrany i korpusu pompy. Ważne jest, aby zawsze przetestować sprzęt w rzeczywistych warunkach przed długotrwałym użytkowaniem.

Zawory membranowe w silnikach dwusuwowych

W silnikach dwusuwowych (2T) zawór membranowy (tzw. reed valve) pełni kluczową rolę w kontroli przepływu mieszanki paliwowo-powietrznej. Podczas suwu ssania-sprężania, gdy tłok porusza się do góry, w komorze korbowej następuje spadek ciśnienia, co otwiera zawór membranowy i zasysa świeżą mieszankę z gaźnika. W suwie pracy-wydechu, gdy tłok porusza się w dół, zawór zamyka się, zapobiegając cofaniu się mieszanki do gaźnika i kierując ją do komory spalania.

Konstrukcja zaworu membranowego w silnikach 2T jest prosta: składa się z obudowy i płytek/listków membrany (reeds petals). Płytki te unoszą się pod wpływem podciśnienia. Cykl ten powtarza się tysiące razy na minutę, proporcjonalnie do obrotów silnika.

Materiały i zużycie w silnikach 2T

Początkowo do zaworów membranowych stosowano blaszki ze stali nierdzewnej, które są niedrogie i trwałe, ale w przypadku urwania mogą uszkodzić silnik. W sporcie zaczęto stosować lżejsze płytki z włókna szklanego, a następnie z włókien węglowych, które oferują niższą masę i większą sztywność. Płytki kompozytowe są mniej trwałe, ale w przypadku uszkodzenia zazwyczaj nie powodują szkód w silniku.

Grubość płytek membrany (zwykle od 0.25mm do 0.5mm) wpływa na charakterystykę pracy silnika: cieńsze poprawiają pracę i moc w dolnym zakresie obrotów, grubsze i sztywniejsze - w górnym.

Objawy zużycia zaworu membranowego to problemy z uruchomieniem silnika i pogorszona kultura pracy. Płytki powinny przylegać do obudowy; niewielkie szczeliny nie są problemem, gdyż zmiany ciśnienia pomagają w ich domykaniu.

Zawory proporcjonalne i specjalne zastosowania

Istnieją również zawory membranowe o specjalnych zastosowaniach:

• Zawory elektromagnetyczne impulsowe: Często stosowane do otrzepywania filtrów.
• Zawory do tlenu: Wymagają specjalnego przygotowania i materiałów odpornych na iskrzenie oraz wysokie temperatury zapłonu. Umożliwiają płynną regulację przepływu gazów i cieczy, regulując przepływ, a nie ciśnienie.
• Zawory proporcjonalne hydrauliczne: Służą do regulacji przepływu medium, podłączone przez specjalne konwertery zmieniające napięcie (0-10V) lub natężenie (4-20mA) na prąd dla zaworu (0-1A).

Rynek zaworów membranowych jest bardzo dynamiczny, a ich zastosowanie jest niezwykle szerokie - od przemysłu chemicznego i naftowego, po spożywczy i przetwórczy. Szczegóły konstrukcyjne i rodzaj napędu wpływają na sposób działania zaworów. W instalacjach higienicznych często stosuje się zawory o konstrukcji jazowej ze względu na ich właściwości samooczyszczające. Membrany w tych zaworach są mniejsze, grubsze i bardziej odporne na wysokie ciśnienia i próżnię.
