Zawór pięciodrogowy Kverneland: Zastosowanie i charakterystyka

Zawór pługa Kverneland o numerze 012742 (również występujący jako KK012742, KK012742R, 012742R) to oryginalna część przeznaczona do pługów obracalnych i zawieszanych tej marki. Chociaż w kontekście produktów Kverneland ten konkretny zawór jest dedykowaną częścią do pługów, to ogólna kategoria zaworów o wielu drogach znajduje szerokie zastosowanie w różnych systemach. W dalszej części artykułu skupimy się na charakterystyce i zastosowaniu zaworów wielodrogowych, w tym zaworu pięciodrogowego, bazując na ogólnych informacjach technicznych, które mogą być pomocne w zrozumieniu roli podobnych komponentów.

Zawory wielodrogowe w systemach hydraulicznych i grzewczych

Na rynku można spotkać wiele zastosowań różnych typów zaworów mieszających. Zawory mieszające odgrywają kluczową rolę w systemach centralnego ogrzewania, zapewniając efektywną regulację temperatury czynnika grzewczego. Ich podstawową funkcją jest mieszanie dwóch strumieni medium, np. gorącej wody z kotła i chłodniejszej wody powracającej z systemu, w celu uzyskania optymalnej temperatury, która zostanie dostarczona do grzejników lub innych elementów systemu grzewczego.

Zawór trójdrożny: działanie i zastosowanie

Zawór trójdrożny, inaczej zwany mieszającym, to element wyposażenia hydraulicznego, który często spotykamy w kotłowni. Służy on do obniżenia temperatury na obieg grzewczy, a dzięki skali, która na nim jest, można go ustawić bardzo precyzyjnie. Posiada trzy króćce lub mufy i występuje w różnych rozmiarach - średnicach. W samym zaworze dochodzi do mieszania, dzięki czemu możemy uzyskać odpowiednią temperaturę.

Bardzo często stosuje się go w ogrzewaniu podłogowym, gdzie temperatura w kotle wynosi 60°C, a na podłogówkę wystarcza temperatura rzędu 30°C. Wtedy zawór mieszający, który ustawi się na skali w połowę jego wartości, będzie puszczał temperaturę o wartości około 30°C na instalację. Zawór mieszający znajduje zastosowanie także przy ogrzewaniu grzejnikowym. W sytuacji, gdy na kotle nastawimy dla niego odpowiednią temperaturę - rzędu 70°C, a w domu będzie po prostu za gorąco, niekorzystne jest obniżanie temperatury zadanej kotła. Dlatego można zastosować zawór trójdrożny, dzięki któremu na kotle mamy nadal 70°C, a zawór trójdrożny puszcza na grzejniki temperaturę, którą ustawimy na jego skali - w zakresie już od 20°C. Zasada działania jest bardzo prosta - zawór trójdrożny miesza gorącą wodę z zasilania z kotła z zimną wodą z powrotu instalacji. Dzięki takiemu mieszaniu można uzyskać komfortową temperaturę na obieg grzewczy, dbając przy okazji o żywotność kotła i mniejsze zużycie paliwa.

Możliwości montażu zaworu trójdrożnego

W zależności od charakterystyki budynku zaleca się ustawienie temperatury na ogrzewanie podłogowe między 20-35°C, a na instalację grzejnikową między 35°C-55°C. Zawór mieszający umożliwia prawidłową kontrolę temperatury, optymalizując jego pracę, spalanie i żywotność urządzenia.

Siłownik zaworu mieszającego

Aby działanie zaworu mieszającego było jeszcze bardziej komfortowe, można zamontować tzw. siłownik zaworu mieszającego - elektroniczne urządzenie, które nasadza się na zawór. Siłownik zaworu mieszającego automatycznie otwiera lub zamyka zawór mieszający w zależności od temperatury na zasilaniu kotła, która lubi się zmieniać. Dzięki temu można utrzymać ciągle idealnie żądaną temperaturę. Siłownik podłącza się do sterownika kotła, który zarządza jego pracą. Można go zastosować zarówno przy piecach na ekogroszek, kotłach na pellet, jak i innych kotłach zasypowych.

Zawór czterodrożny: czym jest i jak działa?

Zawór czterodrożny, znany także jako zawór mieszający 4D, to urządzenie stosowane w systemach grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych, aby regulować przepływ cieczy lub gazów i kontrolować temperaturę. Powszechnie stosowany jest w instalacjach centralnego ogrzewania. Ten rodzaj zaworu ma cztery porty lub wejścia/wyjścia, co pozwala na sterowanie dwoma strumieniami substancji oraz mieszanie ich według ustalonych proporcji.

Zawór czterodrożny jest urządzeniem mechanicznym, które umożliwia kontrolowanie przepływu dwóch substancji (np. cieczy lub gazów) w systemie grzewczym, chłodniczym lub klimatyzacyjnym. Działa na zasadzie otwierania i zamykania odpowiednich przepływów, co pozwala na regulację temperatury lub innych parametrów systemu.

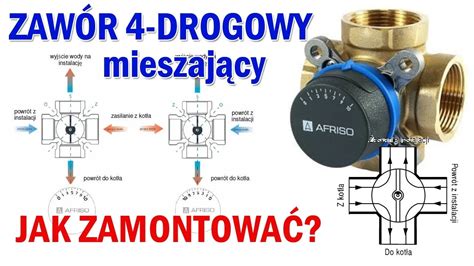

Zasada działania zaworu czterodrożnego

• Porty i przepływy: Zawór czterodrożny ma cztery porty lub wejścia/wyjścia, które nazywane są często „A,” „B,” „AB,” i „OB.” „A” i „B” to porty przyłączeniowe dla dwóch strumieni substancji (np. cieczy chłodzącej i powrotnej w systemie grzewczym). „AB” i „OB” to porty mieszające i rozdzielające.
• Mieszanie i rozdzielanie: Główna funkcja zaworu polega na regulacji przepływu substancji przez porty „AB” i „OB.” Jeśli zawór jest ustawiony na „mieszanie,” substancje płynące przez porty „A” i „B” są mieszane w proporcjach zgodnych z ustawieniem zaworu. W przypadku ustawienia na „rozdzielanie,” substancje płynące przez port „AB” są rozdzielane do portów „A” i „B” w zależności od proporcji ustalonych przez zawór.
• Ustawianie proporcji: W zaworze czterodrogowym znajduje się mechanizm, który pozwala na regulację proporcji przepływu między portami. To umożliwia dostosowywanie temperatury lub innych parametrów systemu w zależności od potrzeb. Często jest to realizowane poprzez obracanie dźwigni lub korby na zaworze.
• Regulacja temperatury: W systemach grzewczych i chłodniczych, zawór czterodrożny może kontrolować temperaturę cieczy krążącej w instalacji. Poprzez zmianę proporcji między cieczą gorącą a chłodną, można osiągnąć pożądaną temperaturę w obiegu.
• Automatyzacja: W zaawansowanych systemach, zawory czterodrogowe mogą być sterowane automatycznie przez systemy zarządzania budynkiem lub kontrolery. Dzięki temu system może dynamicznie dostosowywać proporcje przepływu w odpowiedzi na zmienne warunki zewnętrzne lub wewnętrzne.

Ogólnie rzecz biorąc, zawór czterodrożny jest kluczowym elementem w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz innych systemach, w których kontrola przepływu substancji jest istotna dla osiągnięcia pożądanych warunków i efektywności działania.

Zastosowanie zaworów czterodrogowych

Zawory czterodrogowe mają szerokie zastosowanie w różnych branżach i systemach, gdzie istnieje potrzeba kontroli przepływu substancji oraz regulacji temperatury lub innych parametrów:

• Systemy HVAC (Ogrzewanie, Wentylacja, Klimatyzacja): Pozwalają na precyzyjne sterowanie temperaturą powietrza w pomieszczeniach poprzez mieszanie ciepłego i chłodnego medium.
• Systemy Grzewcze i Chłodnicze: Mogą regulować temperaturę cieczy krążącej przez instalację, zapewniając komfort termiczny użytkownikom.
• Procesy Przemysłowe: Wykorzystywane do mieszania różnych substancji chemicznych w określonych proporcjach lub kontrolowania temperatury procesów produkcyjnych.
• Systemy Chłodzenia Wody: Regulują przepływ wody chłodzącej i gorącej, co pozwala na utrzymanie optymalnej temperatury w obiegu chłodzenia.
• Instalacje Sanitarne: Pomagają w utrzymaniu stabilnej temperatury wody na potrzeby użytkowników.
• Przemysł Spożywczy: Używane do mieszania i kontrolowania temperatury składników podczas procesu produkcji żywności.
• Energetyka: Pomagają w regulacji przepływu medium chłodzącego lub grzewczego w celu utrzymania optymalnych warunków pracy.

Jak dobrać zawór 4D?

Dobór odpowiedniego zaworu czterodrogowego zależy od konkretnych potrzeb i charakterystyki systemu. Proces doboru powinien uwzględniać następujące kroki:

1. Zrozumienie systemu: Zidentyfikuj rodzaj systemu (np. HVAC, system grzewczy, przemysł chemiczny) i parametry, które chcesz kontrolować (temperatura, przepływ, ciśnienie).
2. Wymagane parametry: Określ zakresy wartości, w jakich te parametry będą się zmieniać.
3. Rozmiar i przepustowość: Wybierz odpowiedni rozmiar zaworu, kompatybilny z przepływem substancji w systemie.
4. Typ zaworu: Wybierz typ, który najlepiej pasuje do charakterystyki medium i wymagań systemu (np. zawory kulowe, obrotowe, kształtowe).
5. Materiał: Wybierz materiał, z którego wykonany jest zawór, w zależności od rodzaju medium (np. stal nierdzewna, brąz, żeliwo).
6. Sterowanie: Zdecyduj, czy zawór będzie sterowany ręcznie czy automatycznie.
7. Zastosowanie: Upewnij się, że wybrany zawór jest odpowiedni do konkretnego zastosowania.
8. Wsparcie techniczne: W razie wątpliwości skonsultuj się z ekspertem lub producentem.
9. Efektywność energetyczna: Wybierz zawór o niskiej utracie ciśnienia i dobrze dopasowanym profilu przepływu.
10. Montaż i konserwacja: Upewnij się, że zawór jest łatwy do montażu i konserwacji.

Zawór pięciodrogowy: Specyfika i zastosowanie (Schneider Armaturen)

Kategoria zaworów pięciodrogowych, takich jak zawór blokowy 5-drogowy S541.38 czy serii N541.37 niemieckiej firmy Schneider Armaturen, jest przeznaczona do bezpośredniego montażu przetworników różnicy ciśnień. Są to specjalistyczne rozwiązania, stosowane w utrzymaniu ruchu i precyzyjnych systemach pomiarowych.

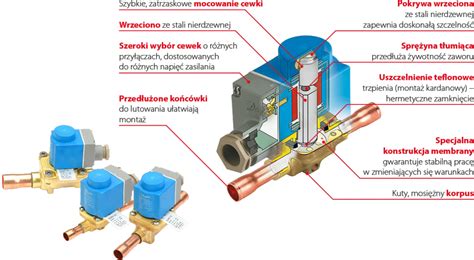

Charakterystyka zaworu blokowego 5-drogowego Schneider Armaturen

Parametry techniczne

• Medium: para wodna, ciecze, gazy/powietrze
• Materiał: stal 1.0460, stal nierdzewna 1.4571
• Temperatura medium: do 200 °C (uszczelnienie PTFE), do 300 °C (uszczelnienie grafit), do 550 °C (zawór blokowy trójdrogowy serii S541.36 z uszczelnieniem grafitowym)
• Średnica nominalna: DN 5
• Ciśnienie: PN 400
• Przyłącze wlotowe: pod złączki zaciskowe O.D. 12 mm, G3/8; pod końcówki do wspawania O.D. 14 x 2,5 mm
• Przyłącze wylotowe: wymiary zgodne z DIN 19213 Typ B3
• Zastosowanie: utrzymanie ruchu, montaż przetworników różnicy ciśnień

Porównanie zaworów trójdrogowych i czterodrogowych w instalacjach CO

Zawory mieszające umożliwiają precyzyjną regulację przepływu czynnika grzewczego, co pozwala na elastyczne dopasowanie pracy systemu do aktualnych potrzeb budynku. Dzięki nim możliwe jest optymalne zarządzanie energią, minimalizowanie strat ciepła oraz wydłużenie żywotności całej instalacji grzewczej. W efekcie systemy centralnego ogrzewania wyposażone w zawory mieszające działają bardziej efektywnie i są mniej narażone na awarie, co przekłada się na niższe koszty eksploatacji oraz większy komfort użytkowników.

Różnice między tymi dwoma typami zaworów są istotne, zwłaszcza w kontekście ich budowy, zasady działania oraz sposobu sterowania.

Zawór trójdrożny vs. czterodrożny: Cechy i rekomendacje

Zawór trójdrożny to urządzenie, które posiada trzy porty przepływowe i działa głównie na zasadzie mieszania dwóch strumieni medium (gorącego i chłodniejszego) lub rozdzielania jednego strumienia na dwa różne obiegi.

• Zalety: Prosta konstrukcja, wszechstronność, niższe koszty, łatwość obsługi.
• Wady: Ograniczona regulacja, mniejsza precyzja.
• Rekomendacje: Sprawdzi się w prostszych instalacjach grzewczych, idealny do wsparcia grzejników w systemach centralnego ogrzewania oraz w systemach ogrzewania podłogowego (tzw. mieszacz do podłogówki) do obniżania temperatury medium.

Zawór czterodrożny posiada cztery porty przepływowe. To urządzenie może jednocześnie rozdzielać i łączyć strumienie medium. Dzięki temu umożliwia jeszcze bardziej zaawansowaną regulację temperatury, co jest szczególnie przydatne w bardziej złożonych instalacjach CO.

• Zalety: Zaawansowana regulacja, lepsza ochrona kotła (przed korozją niskotemperaturową przez podwyższenie temperatury powrotu medium), zwiększona efektywność energetyczna, stabilizacja warunków pracy kotła.
• Wady: Bardziej skomplikowana konstrukcja, wyższy koszt.
• Rekomendacje: Najlepszy wybór w przypadku kotłów na paliwo stałe oraz w bardziej zaawansowanych instalacjach CO, gdzie istotne jest precyzyjne zarządzanie temperaturą zarówno zasilania, jak i powrotu.

Pod względem sterowania zarówno zawór trójdrożny, jak i czterodrożny mogą być wyposażone w siłowniki, które umożliwiają automatyczną kontrolę ich pracy. Decyzja o tym, czy zastosować zawór trójdrożny, czy czterodrożny, powinna być podyktowana specyfiką danej instalacji centralnego ogrzewania oraz wymaganiami dotyczącymi regulacji temperatury. Wymaga to znajomości projektu, rozeznania w budowie systemów grzewczych w budynkach i musi być skonsultowane z fachowcem.

Montaż zaworów wielodrogowych

Przy montażu zarówno zaworu trójdrożnego, jak i czterodrożnego, istotne jest, aby dokładnie przestrzegać zaleceń producenta dotyczących instalacji. Przede wszystkim należy zamontować zawór w odpowiednim miejscu instalacji, zgodnie z kierunkiem przepływu medium wskazanym na korpusie zaworu. W przypadku zaworu trójdrożnego ważne jest, aby wybrać miejsce, które umożliwi efektywne mieszanie lub rozdzielanie strumieni. Z kolei zawór czterodrożny powinien być zamontowany tam, gdzie wymagana jest jednoczesna regulacja zasilania i powrotu.
