Ciągniki rolnicze, aby w 100% spełniały swoje funkcje w trakcie prac rolniczych i były niezawodne, powinny być zaopatrzone w sprawne i wysokiej jakości części do układu pneumatycznego. Układ pneumatyczny jest to funkcjonalny zbiór połączonych ze sobą komponentów wykorzystujących sprężone powietrze do pracy na automatycznym sprzęcie.
Do prawidłowej pracy układu potrzebne są takie elementy, jak: złącze pneumatyczne, przewód zaworu hamulca jednoobwodowego, zawór pneumatyczny, pierścień, sprężarka, nakrętka, linka cięgła i wiele innych. W sklepie GRAVIT dysponujemy wszystkimi tymi częściami, pochodzącymi od renomowanych producentów w branży rolniczej, np. John Deere. Zdecydowanie poprawią one jakość użytkowania Twojej maszyny rolniczej, a co za tym idzie jakość Twojej pracy! Dobraliśmy je tak, by zagwarantować wygodę, bezawaryjne i bezpieczne wykorzystywanie ciągnika w trakcie prac rolnych. Jeśli masz problemy z doborem odpowiednich części do układu pneumatycznego swojego ciągnika, skontaktuj się z naszymi fachowcami, którzy we wszystkim Ci pomogą. Zapraszamy do kontaktu i składania zamówień.
Podstawowe informacje o zaworach pneumatycznych
Zawory pneumatyczne są kluczowymi elementami układów sterowania pneumatycznego, realizującymi funkcje sterujące, regulacyjne i logiczne. Ich zadaniem jest odcinanie i otwieranie dróg przepływu czynnika roboczego, którym najczęściej jest powietrze, ale mogą to być również inne media, takie jak gaz techniczny, para wodna, olej hydrauliczny lub woda.
Symbole graficzne zaworów są określone normą PN-EN ISO 3952-1:1998 i występują w postaci pełnej oraz uproszczonej. W przypadku zaworów 3-położeniowych rozróżnia się różne odmiany położenia środkowego zaworu, co pozwala na precyzyjne sterowanie przepływem.
Rodzaje i budowa zaworów
Zawory rozdzielające, stanowiące podstawę wielu układów pneumatycznych, charakteryzują się możliwością przełączania i blokowania dróg przepływu czynnika roboczego. Położenie dróg przepływu wewnątrz zaworu jest realizowane przez przemieszczanie się suwaka, który może być sterowany na różne sposoby. Sterowanie może następować przez trzpień elektromagnesu, który połączony jest z suwakiem, lub poprzez bezpośrednie działanie mechaniczne.
Kanały wewnętrzne w zaworze mogą być wykonane w korpusie lub w suwaku (tzw. wewnętrzne). Zasilanie może być podawane z zewnątrz poprzez przyłącze w zaworze lub płycie przyłączeniowej, co nazywane jest sterowaniem obcym. Połączenia wewnętrznych dróg przepływu są realizowane właśnie poprzez te kanały.
Ze względu na sposób montażu i przyłączenia, zawory rozdzielające występują w wersjach przewodowych i płytowych. Zawory przewodowe posiadają gwintowane otwory zasilania, odpowietrzenia i odbiorników wykonane w korpusach. Typowe gwinty dla tego typu zaworów to gwinty calowe, od G1/8 do G3/4, choć spotykane są również gwinty metryczne od M3 do M6. Niektóre zawory robocze posiadają gwinty inne niż wymienione.
Zawory płytowe montuje się na płytach przyłączeniowych lub w elementach wyspy zaworowej, na których może być montowany zawór. Zwykle zawory płytowe charakteryzują się dużym natężeniem przepływu i są stosowane w systemach wymagających intensywnego przepływu czynnika roboczego.
Sterowanie zaworami
Sposób sterowania zaworami pneumatycznymi jest kluczowy dla ich funkcji. Wyróżnia się:
- Sterowanie bezpośrednie: Element sterujący (np. dźwignia, przycisk) bezpośrednio wpływa na suwak zaworu.
- Sterowanie pośrednie (obce): Zawór jest sterowany za pomocą sygnału pneumatycznego lub elektrycznego (elektrozawory), który wymusza przemieszczanie się suwaka.
W przypadku zaworów 3-położeniowych, środkowe położenie często służy do blokowania przepływu lub do realizacji specyficznych funkcji sterujących, takich jak jednoczesne podłączenie wszystkich przyłączy do atmosfery, co umożliwia swobodne opadanie tłoczyska siłownika.
Funkcje logiczne i sterujące zaworów
Zawory pneumatyczne służą w układach sterujących i regulacyjnych do realizacji funkcji logicznych, takich jak:
- Odcinanie i otwieranie dróg przepływu: Podstawowa funkcja pozwalająca na kontrolę przepływu czynnika roboczego.
- Realizacja funkcji typu OR (lub): Gdy sygnał zostanie podany na którykolwiek z wejść, zawór przełącza się, realizując funkcję logiczną "lub".
- Realizacja funkcji typu AND (i): W niektórych konfiguracjach zawory mogą wymagać jednoczesnego podania sygnałów na kilka wejść, realizując funkcję logiczną "i".
- Blokowanie przepływu: W określonych położeniach suwaka przepływ czynnika jest całkowicie blokowany.
W sytuacjach, gdy przepływ czynnika jest blokowany, zawór działa samoczynnie i nie wymaga żadnych dodatkowych sygnałów do utrzymania stanu blokady.
Zawory dławiące i zwrotne w układach pneumatycznych
Oprócz zaworów rozdzielających, w układach pneumatycznych powszechnie stosuje się zawory dławiące i zwrotne. Są one niezbędne do regulacji prędkości ruchu elementów wykonawczych (siłowników o ruchu liniowym lub obrotowym) oraz do zapewnienia odpowiedniego przepływu czynnika roboczego.

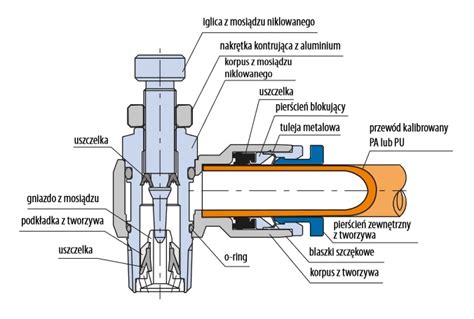

Zawory dławiąco-zwrotne
Zawory dławiąco-zwrotne łączą w sobie funkcję zaworu zwrotnego i zaworu dławiącego. Umożliwiają one swobodny przepływ czynnika roboczego w jednym kierunku, natomiast w kierunku przeciwnym ograniczają jego przepływ, pozwalając na regulację prędkości ruchu elementu wykonawczego.
Działanie zaworu dławiąco-zwrotnego polega na tym, że w jednym kierunku przepływ jest otwarty (przez zawór zwrotny), a w kierunku przeciwnym przepływ jest kierowany przez regulowany dławik, co pozwala na stopniowe zmniejszanie prędkości. Jest to szczególnie przydatne w sterowaniu siłownikami, gdzie potrzebna jest precyzyjna kontrola ruchu tłoczyska.
Zawory dławiące
Zawory dławiące służą wyłącznie do regulacji strumienia objętościowego czynnika roboczego. Pozwalają one na precyzyjne ustawienie prędkości przepływu, co przekłada się na kontrolę prędkości ruchu elementów wykonawczych. Stosowane są często w celu minimalizacji objętości szkodliwych lub do precyzyjnego sterowania ruchem w poszczególnych częściach układu.
Praktyczne aspekty konserwacji i wyboru części do ciągników

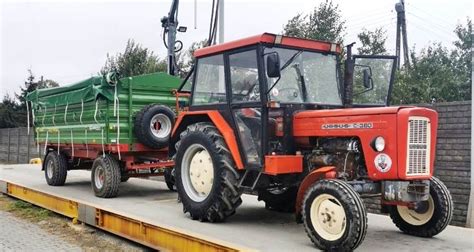

W kontekście utrzymania ciągników rolniczych w pełnej sprawności, prawidłowe funkcjonowanie układu pneumatycznego jest równie ważne, jak moc silnika. Problemy z mocą lub osiągami ciągnika, takiego jak Ursus C-360, mogą wynikać nie tylko z samego silnika, ale również z zaniedbania innych kluczowych układów.
Zużyte filtry, niewłaściwy olej lub nieszczelności w układzie dolotowym mogą znacząco obniżyć osiągi silnika, niezależnie od jego mocy. Silnik potrzebuje nie tylko paliwa, ale też odpowiedniej ilości powietrza do efektywnego spalania. Zastosowanie wtryskiwaczy o lepszym rozpyleniu paliwa może poprawić proces spalania, ale bez zapewnienia odpowiedniego dopływu powietrza i prawidłowej pracy całego układu, ryzyko uszkodzenia silnika znacząco rośnie.
Wybór wysokiej jakości części do układu pneumatycznego, pochodzących od renomowanych producentów, takich jak John Deere, Kramp czy WABCO, jest gwarancją bezawaryjności i bezpieczeństwa pracy. Zapewniają one wygodę użytkowania maszyny rolniczej i przekładają się na lepszą jakość pracy.
