Zawór ustalający ciśnienie na sterowaniu JCB 8027 – diagnostyka i naprawa

Artykuł szczegółowo omawia problematykę zaworu ustalającego ciśnienie na sterowaniu w minikoparkach JCB 8027 i podobnych modelach, takich jak JCB 8035. Przedstawia typowe objawy awarii, proces diagnostyki oraz skuteczne metody naprawy, bazując na doświadczeniach użytkowników i serwisantów.

Rola i znaczenie ciśnienia sterowania w minikoparkach JCB

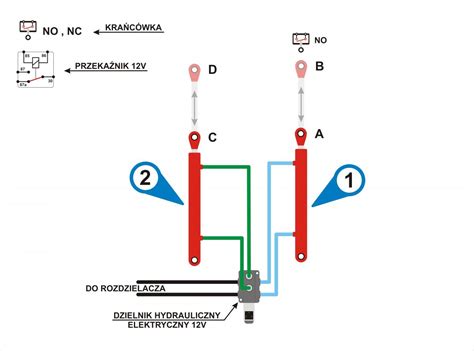

Ciśnienie sterowania, często nazywane ciśnieniem pilota lub serwa, jest kluczowe dla prawidłowego działania hydraulicznego układu koparki. Jest to ciśnienie wykorzystywane do zasilania joysticków, które z kolei sterują rozdzielaczem. Dodatkowo, ciśnienie to może być używane do kontroli innych systemów, takich jak przełączanie wydajności napędu (tryb „żółw-zając”).

W przypadku minikoparek CAT, ciśnienie spoczynkowe wynosi zazwyczaj blisko zera, niezależnie od typu pompy. W maszynach JCB, ciśnienie na sterowaniu, nawet na postoju, powinno utrzymywać określoną wartość. Pytanie "skąd się bierze 30 bar na sterowaniu, jeśli na postoju ma być w okolicach 0 lub kilku bar" wskazuje na nieporozumienia w podstawach działania układu sterowania.

Typowe objawy awarii zaworu ustalającego ciśnienie serwa

Awaria zaworu ustalającego ciśnienie serwa w maszynach JCB, takich jak 8035 czy 8027, manifestuje się szeregiem charakterystycznych problemów, które znacznie utrudniają pracę operatorem:

• Sztywniejące joysticki: Dźwignie sterujące stają się bardzo twarde, a nawet mogą "wyrwać się z ręki", szczególnie gdy dana funkcja hydrauliczna dochodzi do końca swojego zakresu i olej idzie na przelew. Problem dotyczy obu joysticków i może objawiać się ich jednoczesnym szarpaniem. Jest to bardziej odczuwalne, gdy maszyna jest zimna.
• Problem z przełączaniem trybu "żółw-zając": Maszyna może samoczynnie przełączać się na tryb "zając" (szybka jazda) nawet przy zimnym silniku, bez możliwości przełączenia na "żółw" (wolna jazda). Problem ten wraca, gdy maszyna napotka opór podczas jazdy, np. podjazdy. Może to również uniemożliwiać skręt w miejscu w trybie "żółwia".
• Spadek mocy poszczególnych funkcji: Osłabienie jednej z gąsienic, trudności w podnoszeniu lemiesza, słaby obrót nadwozia, czy brak siły w zamykaniu/otwieraniu łyżki. Czasami połączenie dwóch funkcji jednocześnie przywraca ich prawidłowe działanie.
• Nieprawidłowe wartości ciśnienia sterowania: Pomiary manometrem mogą wykazywać nieprawidłowe ciśnienie na wolnych obrotach (np. 18 bar zamiast prawidłowych 38 bar) oraz gwałtowne skoki ciśnienia (np. do 46-50 bar) podczas przytrzymywania funkcji na przelew, co jest odczuwalne jako twardnienie joysticków.

Diagnoza problemu

Profesjonalna diagnoza wymaga podłączenia manometru elektronicznego w celu monitorowania ciśnienia na poszczególnych sekcjach hydraulicznych oraz ciśnienia serwa (sterowania). W jednym z przypadków, serwisant stwierdził, że ciśnienie sterowania na wolnych obrotach wynosiło 18 bar, a wraz ze wzrostem obrotów silnika rosło do 38 bar. Co więcej, przytrzymanie funkcji na przelew powodowało gwałtowny skok ciśnienia sterowania z 18 bar do 46 bar na wolnych obrotach i z 25 bar do około 50 bar na wyższych obrotach.

Warto również zwrócić uwagę na akumulator ciśnienia. Chociaż w niektórych modelach JCB problem z brakiem gazu lub nieszczelnym akumulatorem objawia się jedynie "nerwową reakcją na ruchy joysticków" i brakiem płynności, w omawianym kontekście awarii zaworu nie jest to główna przyczyna.

Serwisanci często sugerują wymianę zaworu odpowiedzialnego za ustawianie ciśnienia serwa. Jednakże, problem może leżeć również w przebiciu ciśnień na rozdzielaczu lub w kolumnie obrotu, co wymaga dokładniejszej weryfikacji.

Rozwiązanie i naprawa

W jednym z opisanych przypadków, problem został rozwiązany przez szczegółową inspekcję i naprawę zaworu ustalającego ciśnienie serwa. Okazało się, że w tym zaworze, który w JCB odpowiada również za załączanie hydrauliki po opuszczeniu lewego joysticka oraz za przełączanie trybu "żółw/zając", wytarte oringi, a nawet całkowity brak jednego z nich, były przyczyną awarii. Po wymianie uszkodzonych oringów, ciśnienie serwa ustabilizowało się na poziomie 38 bar zarówno na wolnych, jak i wysokich obrotach silnika.

W innym przypadku, przyczyną okazał się jeden z dwóch zaworków w bloku zaworowym pod kabiną, który "totalnie się rozleciał". Kulka z uszkodzonego zaworka spowodowała spustoszenie w kanalikach i utknęła pod złączem pomiarowym ciśnienia, blokując system. Doraźne rozwiązanie polegało na wsadzeniu większego śrutu w miejsce kulki, co przywróciło maszynie funkcjonalność. Wskazuje to na konieczność naprawy lub wymiany całego bloku serwa.

Warto podkreślić, że w tym konkretnym zaworze znajduje się również sterowanie hydrauliką po opuszczeniu lewego joysticka i przełączanie trybu "żółw/zając", co wyjaśnia zbieżność problemów z ciśnieniem sterowania i jazdą.
