Transport i podawanie betonu na placu budowy to procesy wymagające precyzji, bezpieczeństwa i niezawodności. Kluczową rolę w tych operacjach odgrywają specjalistyczne maszyny, takie jak betonomieszarki, pompogruszki oraz pompy do betonu, a także ich kluczowe komponenty: węże, zawory, rury i elementy mocujące. Niniejsza artykuł przedstawia szczegółowe informacje dotyczące tych elementów, ich funkcji, zastosowania oraz zasad bezpiecznej eksploatacji.
Betonomieszarki: Definicja, Budowa i Zasada Działania
Czym jest betonomieszarka?
Betonomieszarka to specjalny samochód ciężarowy służący do transportu betonu na budowę. Ze względu na swój kształt często jest nazywana wagonem ślimakowym lub wagonem oliwnym. Na tego typu pojeździe montowany jest cylindryczny bęben mieszający do transportu wymieszanego betonu. Bęben mieszający jest zawsze obracany podczas transportu, aby mieć pewność, że transportowany beton nie stwardnieje. Po przetransportowaniu betonu wnętrze bębna mieszającego jest zwykle myte wodą, aby zapobiec stwardnieniu i zajęciu miejsca przez resztki betonu, przez co objętość bębna mieszającego jest coraz mniejsza.

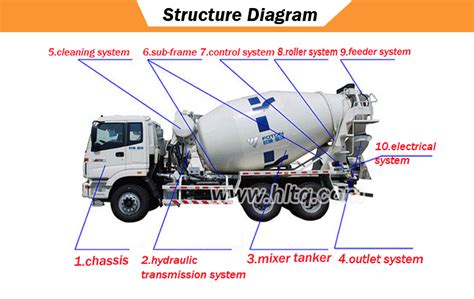

Skład i zasada działania
Mieszalnik do betonu składa się ze specjalnego podwozia samochodowego oraz mechanizmu do mieszania i transportu betonu. Podwozie betonomieszarek produkowanych w Chinach wykorzystuje w większości uniwersalne podwozie drugiej klasy dostarczane przez producenta całego pojazdu. Jego specjalny mechanizm obejmuje głównie przystawkę odbioru mocy, przednie i tylne wsporniki bębna mieszającego, reduktor, układ hydrauliczny, bęben mieszający, mechanizm operacyjny oraz układ czyszczący. Zasada działania polega na tym, że moc podwozia samochodu jest pobierana przez urządzenie przenoszące siłę, napędzana jest zmienna pompa układu hydraulicznego, energia mechaniczna jest przekształcana w energię hydrauliczną i przekazywana do silnika ilościowego, a silnik napędza reduktor prędkości. Urządzenie mieszające napędza następnie urządzenie mieszające w celu ciągłego mieszania betonu.
Klasyfikacja betonomieszarek
W zależności od zawartości wilgoci w betonie wyróżnia się trzy rodzaje mieszalników: rodzaj materiału mokrego, rodzaj materiału suchego i pojazdy półmieszające. Większość domowych betoniarek mokrych może służyć do transportu betonu wyprodukowanego w mieszalni (stacji) lub kruszyw (piasek, żwir), cementu i wody. Podczas transportu mokre materiały są w sposób ciągły mieszane, aby zapobiec początkowemu stwardnieniu i segregacji betonu. Czas od wyprodukowania betonu do wylania nie powinien przekraczać 1,5 godziny, aby zapobiec kondensacji betonu. Dlatego w przypadku transportu na większe odległości wymagane są pojazdy do mieszania materiałów suchych i półsuchych.
- Wózek do mieszania suchego materiału może bezpośrednio ładować suche kruszywo i cement do bębna mieszającego pojazdu zgodnie z proporcją. Podczas transportu suchy materiał w cylindrze jest mieszany, a woda jest uzupełniana na placu budowy lub tuż przed dojazdem, aby dokończyć mieszanie betonu.
- W przypadku mieszalnika półsuchego kruszywo i cement są również przygotowywane według proporcji i zawierają pewną ilość wody, ale jej zawartość nie spełnia wymagań dotyczących odlewu. Woda jest dodawana i mieszana po dojechaniu pojazdu na plac budowy.
Eksploatacja i środki ostrożności
Instrukcja obsługi
Prawidłowa obsługa betonomieszarki jest kluczowa dla bezpieczeństwa i efektywności pracy. Przed uruchomieniem należy dokładnie sprawdzić wszystkie części układu mechanicznego, upewniając się, że są sprawne. Dźwignia mieszająca powinna być ustawiona w pozycji „neutralnej”. Po uruchomieniu, przed załadowaniem, należy ustawić dźwignię w pozycji „rozładunek” i spuścić wodę z cylindra. Podczas ładowania dźwignię mieszającą należy ustawić w pozycji „ładowanie”. Przed transportem rynnę wyrzutową należy ustawić w pozycji „jazdowej” w celu zabezpieczenia przed kołysaniem. Podczas obsługi joysticka należy po krótkiej przerwie w pozycji „Neutralnej” przejść do kolejnej pozycji. Należy dbać o cywilizowane budownictwo, a nadmiar materiałów w lufie nie może swobodnie spadać. Po rozładunku należy oczyścić bęben mieszający, rynnę i koło napinające. Gdy do cylindra w celu oczyszczenia aglomeratu betonu wejdzie osoba, należy wyłączyć pojazd, odłączyć elektryczny kluczyk od drzwi i monitorować zewnętrzną część wkładki.
Zachowanie środków ostrożności
Betonomieszarka to szczególny rodzaj pojazdu, wymagający doświadczenia i ostrożności. Niewłaściwa obsługa może prowadzić do poważnych konsekwencji, takich jak wywrócenie się pojazdu, zbyt szybkie zużycie pompy hydraulicznej, silnika czy reduktora. Pamiętać należy o następujących środkach ostrożności:
- Przed uruchomieniem miksera należy ustawić uchwyt miksera w pozycji „stop”.
- Po uruchomieniu silnika mieszalnika należy obracać bęben mieszający na niskich obrotach przez około 10 minut, aby temperatura oleju hydraulicznego wzrosła powyżej 20 stopni.
- Gdy betonomieszarka stoi na otwartej przestrzeni, przed zasypaniem należy odwrócić bęben mieszalnika i spuścić wodę oraz gruz, aby zapewnić odpowiednią jakość betonu.
- Podczas transportu betonu betoniarka powinna zadbać o to, aby łyżka była stabilnie osadzona, aby zapobiec kołysaniu się na skutek luzów, zranieniu pieszych w czasie jazdy lub uderzeniu w nich.
- Gdy betonomieszarka przewozi wymieszany beton, prędkość bębna mieszającego wynosi 2-10 obr./min. Podczas transportu na płaskiej nawierzchni drogi prędkość bębna mieszającego powinna wynosić 2-3 obr./min. Podczas jazdy po nawierzchni o nachyleniu większym niż 50° lub podczas kołysania się na dużej nawierzchni, należy zatrzymać mieszanie i obrót, a następnie wznowić obrót, gdy stan drogi się poprawi.
- Betonomieszarki nie mogą przewozić betonu dłużej niż czas określony przez mieszalnię. W trakcie transportu betonu bęben mieszający nie powinien się zatrzymywać na dłuższy czas, aby zapobiec segregacji betonu. Kierowca powinien zawsze obserwować sytuację, w odpowiednim czasie powiadomić dyspozytornię o zaistniałej nieprawidłowości i wystąpić o rozpatrzenie.
- W przypadku betonowania czas postoju betonomieszarki na budowie nie powinien przekraczać 1 godziny. W przypadku przekroczenia limitu czasu osoba odpowiedzialna na obiekcie ma obowiązek niezwłocznie się tym zająć.
- Wózek do betonu powinien mieć spadek nie mniejszy niż 8 cm. Od betonu do zbiornika do rozładunku, gdy temperatura jest wysoka, nie można go rozładowywać dłużej niż 2 godziny. Gdy temperatura jest niska, nie powinien przekraczać 2,5 godziny.
- Przed rozładunkiem betoniarki bęben mieszalnika należy obracać z prędkością 10-12 obr./min przez 1 minutę.
- Po zakończeniu rozładunku betonomieszarki należy natychmiast przepłukać wąż wlotowy, lej rozładunkowy i rynnę wyładowczą wężem pojazdu. Należy usunąć brud i resztki betonu przylegające do korpusu, a następnie napełnić bęben mieszający 150-200L wody. W drodze powrotnej należy pozwolić, aby bęben mieszający obracał się powoli, aby oczyścić wewnętrzną ściankę i uniknąć pozostałości przylegających do ściany i liści mieszających. Należy poczekać, aż woda odpłynie przed ponownym załadowaniem.
- Gdy betonomieszarka przewozi beton, obroty silnika powinny pracować w zakresie 1000-1400 obr./min, tak aby silnik miał maksymalny moment obrotowy. W procesie transportu betonu prędkość pojazdu nie może przekraczać 40 km/h, aby zapewnić bezpieczną jazdę.
- Po zakończeniu pracy mieszalnika należy oczyścić wnętrze bębna mieszającego i korpus, a resztek betonu nie pozostawić w cylindrze.
- Podczas pracy mieszalnika na pompie zabrania się postoju, a przy ciągłej pracy nie powinien on przekraczać 15 minut.
- Do użytku awaryjnego należy utrzymywać pełną objętość wody w zbiorniku betoniarki. Po przestoju zimowym należy spuścić wodę ze zbiornika na wodę, pompy wodnej, rury wodnej i bębna mieszającego i zaparkować w miejscu nasłonecznionym lub pozbawionym wody, aby uniknąć zamarznięcia i uszkodzenia maszyn.
- Zimą betonomieszarka powinna na czas zamontować płaszcz izolacyjny i zastosować środek przeciw zamarzaniu w celu zabezpieczenia.
Komponenty do Transportu Betonu w Pompach i Pompogruszkach
W TarCo, jako wyłączny autoryzowany przedstawiciel marki Valme w Polsce, oferujemy kompletną gamę specjalistycznych komponentów, które stanowią kluczowe elementy linii do transportu betonu. Te części zamienne VALME pasują do pompogruszek (gruszkopomp) oraz pomp do betonu najbardziej cenionych producentów, takich jak CIFA, Zoomlion, Putzmeister, Schwing, Sany czy Sermac. Zapewniają operatorom pełną kontrolę nad procesem oraz efektywną pracę nawet w trudno dostępnych miejscach.
Węże gumowe i dysze Valme
Charakterystyka i zastosowanie
Węże gumowe i dysze Valme stanowią końcowe, najbardziej elastyczne elementy linii do transportu betonu. To od nich zależy precyzja oraz bezpieczeństwo podawania mieszanki w docelowe miejsce. Charakteryzują się one wyjątkową odpornością na wysokie ciśnienie, intensywne ścieranie oraz zmienne warunki atmosferyczne. Dzięki zastosowaniu trwałych, elastycznych materiałów i precyzyjnemu wykonaniu, zapewniają długą żywotność i niezawodność, skutecznie minimalizując ryzyko pęknięć czy uszkodzeń mechanicznych. Ich konstrukcja jest zoptymalizowana tak, aby każda pompa do betonu oraz pompogruszka mogła pracować przy dynamicznych obciążeniach, zachowując ciągły i równomierny przepływ mieszanki betonowej.
W ofercie Valme wyróżnia się:
- Wąż gumowy (RUBBER HOSE)
Rury specjalistyczne Valme
W tej kategorii znajdują się specjalistyczne rury, które ze względu na swoją specyfikę i zastosowanie są ściśle powiązane z wężami gumowymi oraz dyszami końcowymi. Są to elementy zapewniające wyjątkową trwałość i odporność w punktach rurociągu narażonych na najbardziej intensywne wycieranie mieszanką betonową. Warto podkreślić, że te wytrzymałe części zamienne VALME pasują do pompogruszek oraz pomp do betonu czołowych producentów. Wyróżniamy:
- Rury dwuwarstwowe (DOUBLE LAYER PIPES)
- Rury jednościenne hartowane do wysięgników (HARDENED SINGLE WALL BOOM PIPE)
Elementy mocujące i zaciski Valme
Elementy mocujące i zaciski Valme to kluczowe komponenty zapewniające solidne i bezpieczne połączenia węży gumowych w profesjonalnych układach podawania betonu. Ich precyzyjne wykonanie oraz wyjątkowa wytrzymałość gwarantują pełną szczelność i stabilność rurociągu, nawet pod ekstremalnie wysokim ciśnieniem roboczym. Rozwiązania te stanowią standardowe wyposażenie stosowane w układach tłocznych maszyn takich producentów jak CIFA, Zoomlion, Putzmeister, Schwing, Sany oraz Sermac. Dostępne są różne modele, w tym warianty galwanizowane, które zapewniają dodatkową odporność na korozję.
Wśród nich znajdują się:
- Elementy mocujące i zaciski (FITTING AND CLAMP)
- Elementy mocujące i zaciski - model FA i galwanizowane (FITTING AND CLAMP - FA MODEL AND GALVANIZED)

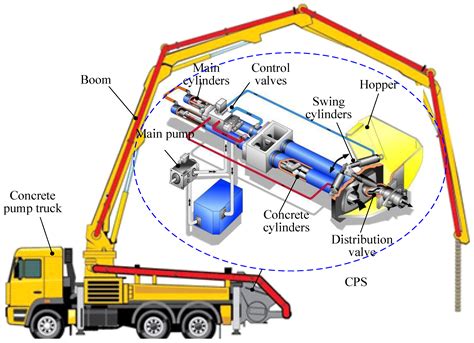

Zawory Valme: Kontrola Przepływu Betonu
Ogólna charakterystyka i zastosowanie
Zawory są fundamentalnymi elementami w systemach transportu betonu, umożliwiającymi realizację funkcji sterujących, regulacyjnych i logicznych poprzez kontrolowanie dróg przepływu czynnika roboczego. Mogą one służyć do odcinania i otwierania dróg przepływu, a także do regulacji prędkości ruchu elementów wykonawczych. W przypadku betonu zawory Valme umożliwiają precyzyjną kontrolę przepływu mieszanki w końcowych sekcjach rurociągu. Są one niezastąpione w sytuacjach, gdy konieczne jest natychmiastowe odcięcie przepływu lub jego dokładne sterowanie podczas precyzyjnego podawania mieszanki. Rozwiązania te są powszechnie stosowane jako osprzęt do pompy do betonu oraz pompogruszki (gruszkopompy) marek takich jak CIFA, Zoomlion, Putzmeister, Schwing, Sany oraz Sermac.
W TarCo oferujemy zaawansowane zawory odcinające i rozdzielające Valme, które są niezbędne do precyzyjnej kontroli i sterowania przepływem mieszanki w liniach transportowych. Niezależnie od tego, czy narzędziem pracy jest wydajna pompa do betonu, czy mobilna pompogruszka, zawory Valme zapewniają pełną kontrolę nad procesem, znacząco zwiększając bezpieczeństwo i efektywność operacyjną na budowie. Charakteryzują się one wyjątkową wytrzymałością, odpornością na ekstremalnie wysokie ciśnienie robocze (sięgające 150 bar) oraz niezawodnym działaniem w najtrudniejszych warunkach. Produkty te powstają z najwyższej jakości materiałów, co gwarantuje ich długą żywotność i minimalizuje ryzyko nagłych awarii układu tłocznego.
Zawory odcinające Valme
Zawory odcinające Valme zostały zaprojektowane z myślą o bezpiecznym i błyskawicznym zatrzymywaniu przepływu betonu w sytuacjach wymagających natychmiastowej reakcji. Konstrukcja oparta na dwóch wydajnych cylindrach hydraulicznych gwarantuje niezawodne i skuteczne działanie nawet przy bardzo gęstych mieszankach. Są one niezastąpione w sytuacjach awaryjnych lub podczas planowanej konserwacji linii tłocznej, umożliwiając całkowite odcięcie przepływu i skuteczną ochronę osprzętu. Zastosowanie hydraulicznego zaworu Valme w każdej pompie do betonu pozwala na pełną kontrolę nad materiałem znajdującym się w rurociągu, co znacząco podnosi standardy bezpieczeństwa na budowie. Wybierając to rozwiązanie do swojej pompogruszki, inwestuje się w komponenty o najwyższej kulturze pracy, które chronią pompę przed przeciążeniami i niekontrolowanymi wyciekami betonu. Każda gruszkopompa wyposażona w ten system zyskuje dodatkową warstwę ochrony, co jest kluczowe dla zachowania ciągłości procesów budowlanych.
Dostępne są warianty:
- Zawory odcinające typu „MBS”/„MT”
- Zawory odcinające typu „1HT’’
- Zawory odcinające typu „2HT’’
Zawory rozdzielające Valme
Zawory rozdzielające Valme umożliwiają precyzyjne kierowanie strumieniem betonu na różne linie transportowe. Dzięki nim możliwe jest jednoczesne pompowanie na jednej linii i czyszczenie drugiej, co znacząco zwiększa efektywność pracy i skraca czas przestoju.
Zawory wewnętrzne i zewnętrzne do węża gumowego są dostępne w dwóch wariantach, zewnętrznym i wewnętrznym, co pozwala na dopasowanie do specyficznych wymagań systemu.
- Zawór zewnętrzny do węża gumowego (RUBBER HOSE OUTER VALVE)
- Zawór wewnętrzny do węża gumowego (RUBBER HOSE INNER VALVE)
Zaciski jako zawory odcinające
Oferowany zacisk do węża końcowego pompy do betonu stanowi doskonałe uzupełnienie oraz pomocny element na placu budowy. Tego typu profesjonalny, pneumatyczny zawór odcinający umożliwia precyzyjne kontrolowanie przepływu mieszanki betonowej. Zacisk na wąż pozwala zmniejszyć ilość betonu wylewanego w danym punkcie, co jest przydatne zwłaszcza wtedy, gdy masa wydostaje się w zbyt szybkim tempie. Działa to również w drugą stronę, umożliwiając szybką realizację zlecenia, gdy to konieczne. Zacisk do węża końcowego pełni funkcję odcinającego zaworu pneumatycznego. Jeśli zachodzi potrzeba przerwania procesu wylewania betonu, wtedy zamyka się światło węża podawczego. Zależnie od potrzeb wystarczy odpowiednio dopasować rozmiar średnicy zaworu. Ten prosty mechanizm pozwala na szybką reakcję w przypadku nagłej potrzeby zatrzymania pracy, co zapewnia odpowiedni poziom bezpieczeństwa na placu budowy. Oferujemy zaciski do węża końcowego DN 100 lub DN 125. Pęcherz znajdujący się wewnątrz elementu jest wymienny, natomiast sam zawór pasuje praktycznie do każdej pompogruszki.
Dysze Valme do Torkretowania
Dysze Valme zostały zaprojektowane specjalnie do procesów torkretowania (nakładania betonu natryskowego), co pozwala na niezwykle precyzyjne podawanie mieszanki betonowej na przygotowywane powierzchnie. Rozwiązania te są w pełni kompatybilne z systemami tłocznymi stosowanymi w pompach do betonu oraz pompogruszkach takich marek jak CIFA, Zoomlion, Putzmeister, Schwing, Sany oraz Sermac. Dostępność wielu modeli o zróżnicowanych średnicach wlotu i wylotu pozwala na idealne dopasowanie osprzętu do specyfiki prowadzonych prac budowlanych czy renowacyjnych. Dysze te charakteryzują się lekką i ergonomiczną konstrukcją, a system łatwo wymiennych końcówek znacząco podnosi wygodę operatora i wydłuża żywotność całego komponentu. Wykorzystanie oryginalnych dysz Valme w każdej pompie do betonu przeznaczonej do natrysku gwarantuje optymalne parametry pracy, co jest kluczowe dla zachowania wysokiej jakości i trwałości nakładanej warstwy betonu.
Przykładowe modele dysz do torkretowania:
- Dysze do torkretowania - model GN 3815
- Dysze do torkretowania - model GN 5020
- Dysze do torkretowania - model GN 6525 P
- Dysze do torkretowania - model GN 6630
- Dysze do torkretowania - model GN 6630 SC-P
- Dysze do torkretowania - model LC 50-CL
Kolana Valme o podwyższonej twardości
Kolana Valme to elementy o podwyższonej twardości, dedykowane specjalnie do pracy w systemach wykorzystujących węże gumowe i dysze końcowe. Ich konstrukcja została zoptymalizowana pod kątem wymagań technicznych stawianych przez nowoczesne pompy do betonu oraz pompogruszki marek takich jak CIFA, Zoomlion, Putzmeister, Schwing, Sany czy Sermac. Dostępne w wariancie dwuwarstwowym (Long Life) oraz hartowanym, gwarantują one wyjątkową odporność na ścieranie w newralgicznych punktach zmiany kierunku przepływu mieszanki. Zastosowanie tak wytrzymałych części zamiennych Valme w każdej mobilnej pompie do betonu znacząco wydłuża okresy między wymianami podzespołów, co bezpośrednio przekłada się na niższe koszty eksploatacji.
Węże do Pompowania Betonu: Kryteria Doboru i Bezpieczeństwo
Zastosowanie węży do pompowania betonu przy pompach do betonu powinno być przeprowadzone w odniesieniu do kryteriów zarówno ciśnienia, jak również odległości pompowania. Dostępne na rynku węże do pompowania betonu nie zawsze spełniają kryteria ciśnieniowe dla pomp stacjonarnych lub układów wysokociśnieniowych.
Ciśnienie robocze i rozrywające
Należy pamiętać, że maksymalne ciśnienie w układach roboczych pomp wysięgnikowych oscyluje około 80 - 85 bar, zależnie od modelu maszyny. Co za tym idzie, węże do pompowania betonu powinny charakteryzować się ciśnieniem roboczym 85 bar. Przy wskaźniku bezpieczeństwa 2:1 wskazywany jest parametr ciśnienia rozrywającego 170 bar. Dla takich maszyn nie powinno się stosować węży o nieznanym parametrze ciśnienia roboczego. Maszyny o niskich parametrach ciśnienia - takie jak pompogruszki, gdzie ciśnienie robocze dla niektórych modeli wynosi od około 50 bar do 65 bar - mogą wykorzystywać węże o parametrze ciśnienia roboczego 75 bar lub 70 bar.
Integralność i jakość węża
Dla każdego przypadku istotne jest to, aby wąż nie był trwale załamany i nie posiadał wyrwanego i uszkodzonego wewnętrznego zbrojenia siatką stalową. Nie można przy tym traktować węży końcowych (tzw. wylewowych) jako mniej istotnych pod względem jakościowym. Muszą one bowiem spełniać takie same kryteria i wymogi jak węże dwustronnie zakute.
Długość węży i połączenia rurociągów
Węże do pompowania betonu powinny spełniać podstawowe wymogi odnośnie długości, jakie narzucają producenci pomp do betonu. Konieczne jest stosowanie węży o długości zgodnej z długością wskazywaną dla danego modelu wysięgnika. Jako standardowe długości węży końcowych - jednostronnie zakutych - uznaje się węże 3-metrowe i 4-metrowe. Niedopuszczalne jest stosowanie węży 6-metrowych lub dłuższych dla potrzeb betonowania słupów o dużej wysokości lub wysokich ustrojów żelbetonowych. Dla takich przypadków prac konieczne jest prowadzenie węża końcowego, np. z wykorzystaniem dodatkowych konstrukcji wsporczych. W przypadku stosowania węży do łączenia rurociągu wysięgnika z rurociągiem stacjonarnym konieczne jest ustalenie warunków podłączenia. Jeżeli rurociąg stacjonarny jest rurociągiem pionowym w miejscu podłączenia, wówczas konieczne jest stosowanie węża o długości maksymalnie 3 lub 4 metry. Na potrzeby podłączenia rurociągu horyzontalnego zastosować można wąż o dowolnej długości, jednak należy uwzględnić ewentualną zmianę położenia rurociągu stacjonarnego.
