Zawory zwrotne w układach hydraulicznych i paliwowych

Zawory zwrotne stanowią kluczowy element wielu systemów, zapobiegając cofaniu się medium i chroniąc pompę oraz instalację przed potencjalnymi uszkodzeniami. Ich zastosowanie jest szerokie, od prostych układów paliwowych po zaawansowane systemy hydrauliczne w maszynach budowlanych.

Rodzaje i zastosowanie zaworów zwrotnych

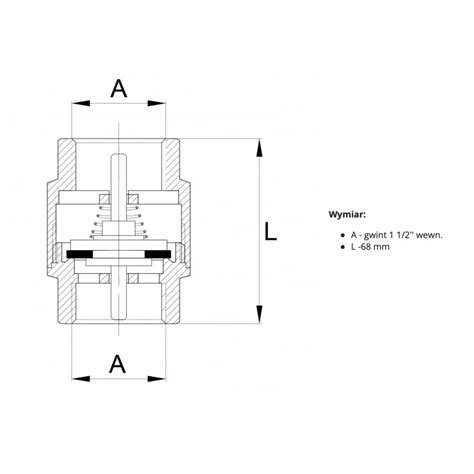

Zawory zwrotne umożliwiają przepływ medium tylko w jednym kierunku. Są one powszechnie stosowane w celu zapobiegania wyciekowi paliwa ze zbiornika lub całkowitemu opróżnieniu przewodów, co jest szczególnie istotne w przypadku doposażania starszych pojazdów (oldtimerów i youngtimerów).

Jednokierunkowy zawór zwrotny sprawdzi się w różnych układach, takich jak systemy z olejem napędowym, biopaliwami, gaźnikami, a także w niskociśnieniowych układach paliwowych. Nadaje się do przepływu wody, benzyny, oleju napędowego i innych płynów. Należy jednak pamiętać, że nie powinien być używany w przypadku alkoholu metylowego, aby uniknąć problemów z kwasem mrówkowym.

Zawór zwrotny paliwa nie tylko zabezpiecza przed cofaniem się paliwa do zbiornika, ale również odgrywa kluczową rolę w utrzymaniu odpowiedniego ciśnienia paliwa w układzie wtryskowym. To z kolei przekłada się na skuteczne spalanie paliwa w komorze spalania, co ma kluczowe znaczenie dla płynnego działania silnika. Obecność zaworu zwrotnego paliwa jest kluczowa w zapobieganiu wyciekom paliwa oraz utracie ciśnienia w układzie, co unika potencjalnych problemów z zasilaniem silnika, mając bezpośredni wpływ na niezawodność i skuteczność jego pracy.

Korpus zaworu zwrotnego wykonany z wysokiej jakości stopu aluminium sprawia, że jest on bardziej trwały niż tradycyjne plastikowe odpowiedniki. Stabilność i niezawodność są gwarantowane, a konstrukcja blokady push złącza zapobiega przypadkowemu zsuwaniu się węża, jednocześnie ułatwiając instalację. Ciśnienie otwarcia wynoszące 0,2 bara, zakres ciśnienia roboczego od 0,2 do 6 barów, oraz zakres temperatury roboczej od -30 ℃ do 130 ℃ sprawiają, że jest to uniwersalna część, pasująca do większości pojazdów. Dzięki prostemu projektowi, instalacja jest niezwykle łatwa. Wystarczy podłączyć przewód paliwowy zgodnie z oznaczeniem strzałki na zaworze. Zastosowanie zacisków do węży zapewnia solidne połączenie, eliminując ryzyko przypadkowego odpadnięcia rur.

Montaż zaworu zwrotnego w układzie paliwowym

Proces montażu zaworu zwrotnego w układzie paliwowym jest stosunkowo prosty:

1. Podłącz przewód paliwowy do filtra.
2. Zamontuj filtr.
3. Po zamontowaniu zaworu, ponownie podłącz przewód paliwowy do filtra.
4. Uruchom silnik i sprawdź połączenia pod kątem ewentualnych wycieków.

Warto pamiętać, że wybór odpowiedniego zaworu zwrotnego paliwa ma kluczowe znaczenie dla prawidłowego działania układu.

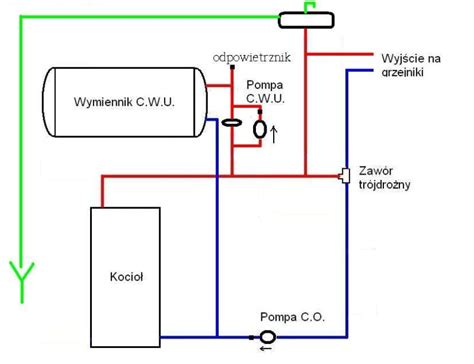

Zawór zwrotny przed czy za pompą?

Umiejscowienie zaworu zwrotnego - przed czy za pompą - ma kluczowe znaczenie dla efektywności i bezpieczeństwa całego systemu. W tym artykule omówimy obie konfiguracje, ich zalety, wady i zastosowania.

Zawór zwrotny umieszczony przed pompą (na ssaniu)

Umieszczenie zaworu zwrotnego przed pompą oznacza, że znajduje się on na ssaniu pompy. Głównym celem tej konfiguracji jest zapobieganie opróżnieniu się linii ssącej podczas przestojów w pracy pompy.

Zalety umieszczenia zaworu przed pompą:

• Ochrona przed przesuszeniem: Zapobiega sytuacjom, w których pompa pracowałaby na sucho, co mogłoby prowadzić do jej przegrzania i uszkodzenia.
• Utrzymanie ciśnienia ssania: Zapewnia, że w linii ssącej pompy utrzymywane jest odpowiednie ciśnienie, co jest ważne dla efektywnej pracy pompy.
• Ochrona przed zanieczyszczeniami: Zawór zwrotny może również służyć jako dodatkowa bariera przed zanieczyszczeniami, które mogłyby cofnąć się do źródła wody lub medium.

Wady umieszczenia zaworu przed pompą:

• Ryzyko zatkania: Zawór umieszczony na ssaniu może być bardziej narażony na zatkanie, szczególnie jeśli medium zawiera duże ilości zawiesin lub zanieczyszczeń.
• Trudniejsza konserwacja: Dostęp do zaworu dla celów konserwacji lub naprawy może być utrudniony, zwłaszcza w systemach o ograniczonej przestrzeni.

Zawór zwrotny umieszczony za pompą (na przewodzie tłocznym)

Umieszczenie zaworu zwrotnego za pompą, czyli na przewodzie tłocznym, chroni system przed cofaniem się medium w przypadku zatrzymania pompy. Jest to krytyczne w sytuacjach, gdy pompa znajduje się poniżej najwyższego punktu systemu lub gdy tłoczy medium do wyższego zbiornika.

Zalety umieszczenia zaworu za pompą:

• Ochrona przed uderzeniem hydraulicznym: Zawór zwrotny na wylocie może złagodzić potencjalne uderzenia hydrauliczne, które mogą wystąpić podczas nagłego zatrzymania przepływu.
• Zabezpieczenie pompy i systemu: Zapobiega cofaniu się medium do pompy i innych komponentów systemu, które mogłyby być uszkodzone przez odwrócony przepływ.

Wady umieszczenia zaworu za pompą:

• Obciążenie pompy: Pompa musi pokonać ciśnienie zwrotne zaworu, co wymaga większej mocy i może skutkować szybszym zużyciem.
• Ryzyko uderzenia hydraulicznego: Mimo że zawór zwrotny może zmniejszyć ryzyko uderzenia hydraulicznego, jego nieprawidłowe działanie lub awaria mogą mieć poważne konsekwencje.

Wybór najlepszego rozwiązania zależy od wielu czynników, w tym typu pompy, medium, które ma być pompowane, oraz specyficznych wymagań systemu. W wielu przypadkach decyzję tę należy podejmować indywidualnie, uwzględniając wszystkie aspekty aplikacji. Zaleca się konsultację z producentem pompy lub zaworu zwrotnego lub z inżynierem procesu, aby wybrać optymalne rozwiązanie dla danego zastosowania.

Zawory dławiąco-zwrotne w hydraulice

Zawory dławiąco-zwrotne to zaawansowane elementy układów hydraulicznych, które pełnią funkcję dwóch zaworów jednocześnie: zwrotnego i dławiącego. Tego typu zawory umożliwiają precyzyjną regulację przepływu cieczy w jednym kierunku, a jednocześnie pozwalają na swobodny przepływ w kierunku przeciwnym.

Zawory hydrauliczne dławiąco-zwrotne przepuszczają olej w jedną stronę swobodnie, a w drugą dławią olej. Poziom dławienia można regulować pokrętłem. Są one stosowane w hydraulice siłowej do precyzyjnej regulacji przepływu cieczy w jednym kierunku, co pozwala na kontrolowanie prędkości ruchu hydraulicznych elementów roboczych, takich jak siłowniki czy silniki hydrauliczne.

Budowa zaworu opiera się na prostym, ale skutecznym mechanizmie, który umożliwia płynną regulację natężenia przepływu w zadanym kierunku. Regulacja odbywa się zazwyczaj poprzez pokrętło lub śrubę, co pozwala na bardzo dokładne ustawienie wymaganych parametrów. Dławiki jednostronne znajdują szerokie zastosowanie w sterowaniu prędkością siłowników hydraulicznych, pozwalając na precyzyjne ustawienie szybkości wysuwu lub wsuwu tłoka, co przekłada się na płynniejszą pracę całego układu.

Przykłady zaworów dławiąco-zwrotnych:

• Zawór dławiąco-zwrotny VRFU 90 1/2" COMP. (V0583/C) pozwala na precyzyjną regulację prędkości siłowników w jednym kierunku pracy.
• Włoski zawór zwrotno-dławiący 1" do instalacji hydraulicznych, pracujący przy ciśnieniu do 250 bar i przepływie 110 l/min.

Warto zaznaczyć, że zawór dławiąco-zwrotny reguluje (dławi) przepływ w jednym kierunku, w przeciwnym jest on blokowany.

Zawory w ładowarkach teleskopowych

Ładowarki teleskopowe wykorzystują szeroką gamę zaworów hydraulicznych, które sterują przepływem płynu i zapewniają prawidłowe działanie maszyn.

Typy zaworów hydraulicznych w ładowarkach teleskopowych:

• Zawory kierunkowe: Kontrolują kierunek przepływu płynu hydraulicznego. Mogą być obsługiwane elektronicznie lub mechanicznie. Dostępne są w różnych konfiguracjach (np. 2/2-drogowe, 3/2-drogowe, 4/3-drogowe, 6/2-drogowe, 8/3-drogowe).
• Regulatory hydrauliczne: Utrzymują zadaną wartość ciśnienia wyjściowego i minimalizują wahania w przewodzie pod ciśnieniem. Zapobiegają powstawaniu nadciśnienia, rozładowując ciecz i regulując ciśnienie robocze.
• Zawory zwrotne: Umożliwiają przepływ płynu w jednym kierunku, blokując przepływ w kierunku przeciwnym.
• Zawory kulowe trójdrożne: Umożliwiają przepływ z różnych źródeł i kierują najwyższe ciśnienie do jednego portu wylotowego.
• Zawory nadmiarowe ciśnieniowe: Są to zawory bezpieczeństwa zapobiegające wzrostowi ciśnienia w układzie hydraulicznym i wystąpieniu nadciśnienia.
• Zawory regulacji przepływu: Kontrolują natężenie przepływu płynu hydraulicznego do cylindrów i silników, regulując prędkość tych elementów.
• Zawory dławiące: Regulują prędkość siłowników ładowarki teleskopowej, zmieniając natężenie przepływu płynu pod ciśnieniem.

Elementy zaworów hydraulicznych

W przypadku awarii zaworu hydraulicznego, zamiast wymiany całego elementu, można wymienić poszczególne części:

• Zawory kartuszowe
• Cewki magnetyczne solenoidu
• Zawory cetop
• Płyty podstawy
• Bloki rozdzielaczy
• Zestawy uszczelnień - Kompletne zestawy uszczelnień pasujące do wszystkich rodzajów zaworów. Przy każdej wymianie zaworu należy także wymienić uszczelnienia hydrauliczne.

Firma TVH oferuje szeroką gamę zaworów hydraulicznych i akcesoriów do ładowarek teleskopowych renomowanych marek, takich jak Hydraforce, Poclain i Sun Hydraulics, a także własnej marki TotalSource. Dostępne są części do ładowarek teleskopowych wszystkich marek i modeli, w tym Ausa, Bobcat, Case, Caterpillar, CLAAS, Deutz-Fahr, Dieci, Faresin, Genie, Haulotte, JCB, JLG, John Deere, Kramer, Magni, Manitou, Massey Ferguson, Merlo, New Holland, Terex, Weidemann.
