Zawory Kompensacyjne w Koparkach Komatsu: Budowa, Działanie i Rozwiązywanie Problemów

Koparka Komatsu jest powszechnie stosowaną maszyną budowlaną, a jej sprawność w dużej mierze zależy od prawidłowego funkcjonowania układu hydraulicznego, w tym kluczowych komponentów, takich jak zawory. Wśród nich szczególną rolę odgrywają zawory kompensacyjne, które zapewniają stabilność i efektywność pracy maszyny.

Zasada Działania Głównego Zaworu w Koparkach Komatsu

Zawór główny jest podstawowym elementem regulacyjnym układu operacyjnego koparki. Odpowiada on za kontrolowanie przepływu oleju hydraulicznego i ciśnienia w różnych częściach, co jest niezbędne do zapewnienia normalnej pracy maszyny.

Główna zasada działania zaworu polega na przesyłaniu oleju do jego wnętrza przez wysokociśnieniowy przewód olejowy. Poprzez różne otwory przepływowe i przepustnice olej może następnie przepływać do poszczególnych silników hydraulicznych i siłowników, umożliwiając wykonywanie takich funkcji, jak kopanie, rozładunek czy obrót ramionami.

Budowa i Elementy Składowe Głównego Systemu Zaworów

Główny system zaworów zazwyczaj składa się z kilku kluczowych części, które współpracują ze sobą:

• Główny zawór nadmiarowy: Odpowiada głównie za skierowanie oleju do wymaganego obszaru.
• Zawór zwrotny: Odpowiada za powrót oleju, zapewniając stabilność układu hydraulicznego.
• Zawory sterujące: Obejmują zawory sterujące, zawory sterujące drążkiem, zawory sterujące wahaczami itp., które kontrolują różne działania maszyny.

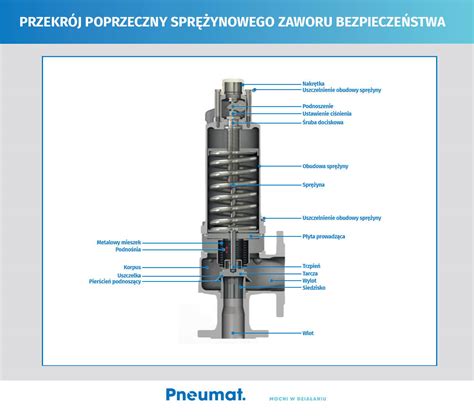

• Zawór bezpieczeństwa: Służy głównie do zapewnienia bezpieczeństwa maszyny. W przypadku nieprawidłowego działania systemu aktywuje się, aby zapobiec uszkodzeniu maszyny na skutek nadmiernego ciśnienia.

Zasada działania głównego zaworu w koparkach Komatsu jest złożona i wymaga koordynacji wszystkich tych części, aby zapewnić normalną pracę maszyny. Jego projekt i produkcja wymagają rygorystycznych procesów i zaawansowanej technologii. Ponadto, rozsądne użytkowanie i konserwacja są kluczowe dla przedłużenia żywotności maszyny i poprawy wydajności pracy.

Zawory do Koparek Komatsu Dostarczane przez Finotek

Firma Finotek jest producentem zaworów nadciśnieniowych do koparek Komatsu, oferując ponad setki rodzajów zaworów do różnych serii maszyn. Wszystkie zawory są bardzo precyzyjne i dokładnie testowane przed dostawą, co zapewnia ich wytrzymałość i skuteczne działanie nawet w trudnych warunkach pracy.

Serie Koparek Komatsu Obsługiwane przez Finotek

Finotek dostarcza zawory do następujących serii koparek Komatsu:

• PC60-3, PC60-5, PC60-6, PC60-7
• PC100-3, PC100-5, PC120-3, PC120-5, PC100-6, PC120-6
• PC200-1, PC200-2, PC200-3, PC200-5, PC200-6, PC200-7
• PC220-3, PC220-5, PC220-6
• PC300-3, PC300-5, PC300-6
• PC400-1, PC400-3, PC400-5, PC400-6

Więcej szczegółowych informacji na temat zaworów do koparek Komatsu można znaleźć w dostępnym pliku PDF.

Diagnostyka i Rozwiązywanie Problemów z Zaworami

Z biegiem czasu, wskutek zużycia, złych warunków pracy, niewłaściwej konserwacji lub niewłaściwej obsługi, koparki mogą doświadczać różnych problemów i usterek. Początkowo są to drobne problemy, które można szybko rozwiązać, ale ignorowanie ich może prowadzić do poważnych awarii mechanicznych.

Typowe Usterki i Metody Konserwacji

1. Spalanie Oleju w Koparce Komatsu

Przyczyny:

1. Zabrudzony filtr powietrza.
2. Zablokowane kanały gazowe silnika.
3. Niewymieniony olej silnikowy zgodnie z harmonogramem lub użycie niestandardowego oleju.

Rozwiązanie:

1. Oczyścić i wymienić filtr powietrza.
2. Przeprowadzić remont silnika koparki.
3. Używać oleju silnikowego zgodnie z zaleceniami producenta i dbać o jego regularną wymianę.

2. Awaria Układu Hydraulicznego Urządzenia Roboczego (niska moc)

Niska moc lub słabe działanie podczas chodzenia, obracania lub w układzie hydraulicznym urządzenia roboczego może być spowodowane:

• Nieprawidłowo wyregulowany zawór PC.
• Uszkodzony zespół zaworu LS.
• Uszkodzony zespół zaworu PC.
• Awaria części hydraulicznej w obwodzie wyjściowym zaworu nadmiarowego ciśnienia.
• Awaria pompy tłokowej lub jej tłoka.
• Nieprawidłowo wyregulowany główny zawór przelewowy.
• Nieprawidłowy ruch zaworu rozładowczego.
• Uszkodzony główny zawór przelewowy.

Rozwiązania:

• Wyregulować lub naprawić zawór PC.
• Sprawdzić i naprawić zawór LS.
• Przeprowadzić remont zaworu PC.
• Przeprowadzić remont lub wymianę elementów hydraulicznych obwodu wyjściowego zaworu redukującego ciśnienie.
• Przeprowadzić remont pompy tłokowej lub serwisowanie/wymianę tłoka.
• Ponownie wyregulować główny zawór przelewowy.
• Wyregulować lub naprawić zawór rozładowczy.
• Przeprowadzić remont głównego zaworu przelewowego.

3. Odchylenie od Linii Prostej Podczas Chodzenia Koparki Komatsu

Przyczyny odchylenia podczas normalnego chodzenia:

1. Awaria zaworu nadmiarowego ciśnienia.
2. Nieprawidłowe działanie mechanizmu szpuli głównego zaworu roboczego.
3. Uszkodzony silnik jezdny.
4. Uszkodzony zawór LS.
5. Uszkodzony zawór PPC.
6. Usterka zaworu kompensacji ciśnienia chodzenia.

Rozwiązanie:

1. Remont zaworu nadmiarowego ciśnienia.
2. Naprawa rdzenia zaworu głównego zaworu operacyjnego.
3. Konserwacja i naprawa silnika jezdnego.
4. Remont zaworu LS.
5. Remont zaworu PPC.
6. Naprawa lub wymiana zaworu kompensacji ciśnienia chodzenia.

Przyczyny odchylenia podczas uruchamiania:

1. Nieprawidłowe działanie zaworu kompensacji ciśnienia chodzenia.
2. Zablokowany otwór przepustnicy w mechanizmie serwo.

Rozwiązanie:

1. Naprawa lub wymiana zaworu kompensacji ciśnienia chodzenia.
2. Czyszczenie lub udrażnianie otworu przepustnicy w mechanizmie serwo.

4. "Chodzenie Zmęczenia" (Powolne Działanie) Koparki Komatsu

Po pewnym czasie użytkowania wiele koparek Komatsu doświadcza usterki "chodzenia zmęczenia" lub powolnego działania.Przyczyny:

1. Awaria zaworu CO.
2. Awaria elektrozaworu CO.
3. Spadek ciśnienia ustawionego głównego zaworu przelewowego.
4. Problemy z 2-poziomowym elektrozaworem przelewowym.

Rozwiązanie:

1. Remont zaworu CO.
2. Naprawa elektrozaworu CO.
3. Sprawdzenie i korekta spadku ciśnienia głównego zaworu przelewowego.
4. Remont 2-poziomowego elektrozaworu przelewowego.

5. Awaria Ruchu Jednostronnego (tylko jedna strona nie może chodzić)

Przyczyny:

1. Nieprawidłowe działanie zaworu napełniającego olej w głównym zaworze operacyjnym.
2. Awaria zaworu bezpieczeństwa silnika jezdnego.
3. Usterka napędu końcowego.
4. Uszkodzony silnik jezdny.

Rozwiązanie:

1. Naprawa zaworu napełniającego olej.
2. Naprawa zaworu bezpieczeństwa silnika jezdnego.
3. Naprawa i regulacja przekładni końcowej.
4. Naprawa silnika jezdnego.

Szczególnie interesującym przypadkiem jest zawór przelewowy, który reguluje ciśnienie na rozdzielaczu z sekcjami do ramienia i do gąsienic. Jeżeli na przylgni grzybka (iglicy) występuje odgniecenie, regulacja może nie przynosić rezultatów. W takim przypadku, dorobienie nowej iglicy w specjalistycznym zakładzie może być rozwiązaniem, o ile gniazdo zaworu jest w dobrym stanie. Należy jednak zwrócić uwagę na stan gniazda, gdyż jego zużycie również wymaga interwencji.
