Regulacja Luzów Zaworowych w Silnikach Ciągników Rolniczych

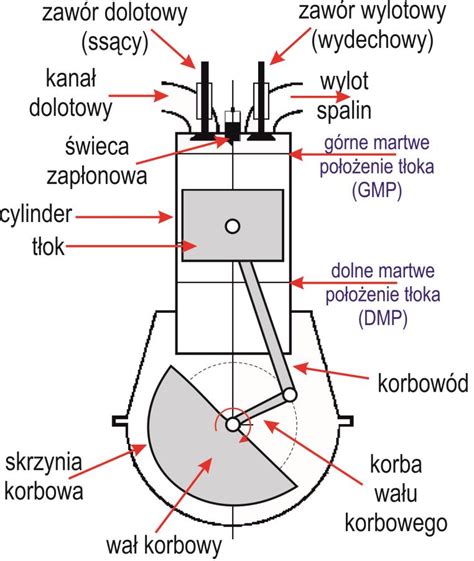

Rola i Znaczenie Układu Rozrządu

Zadaniem układu rozrządu zaworowego jest precyzyjne sterowanie wlotem powietrza do cylindra oraz wylotem gazów spalinowych z cylindra na zewnątrz. Zawory są otwierane i zamykane w odpowiednim czasie, tak aby zapewnić prawidłowe napełnianie cylindra świeżym ładunkiem oraz skuteczne oczyszczanie go z gazów spalinowych.

Prawidłowe działanie zaworów wywiera istotny wpływ na funkcjonowanie całego silnika ciągnika. Odpowiedni luz w układzie rozrządu gwarantuje prawidłową pracę jednostki napędowej i dokładne zamykanie zaworów, co jest kluczowe dla ich właściwego chłodzenia. Należy pamiętać, że zawory są jednymi z najbardziej obciążonych cieplnie elementów silników.

Dlaczego Regulacja Luzów Zaworowych jest Niezbędna?

W czasie pracy silnika zawory nagrzewają się, co powoduje ich wydłużanie. Na skutek tego zjawiska zawór może nie zamykać się całkowicie. Aby zapewnić szczelność zaworów i prawidłową pracę silnika, konstrukcyjnie przewidziany jest luz zaworowy, czyli minimalny odstęp między określonymi elementami w mechanizmie rozrządu.

Wartość tego odstępu, w zależności od konstrukcji silnika, typu rozrządu i zastosowanych materiałów, może zmniejszać się lub zwiększać w miarę wzrostu temperatury pracy silnika.

• Zbyt mały luz zaworowy (lub jego brak): Może powodować niedomykanie się zaworów, co skutkuje zwiększeniem ciśnienia w komorach spalania. Permanentne przyleganie popychaczy do gniazd zaworowych prędzej czy później skończy się przegrzaniem zaworów i ich uszkodzeniem.
• Luz nadmierny: Powoduje spadek mocy, zwiększa hałas pracy silnika (tzw. "klepanie zaworów"), przyspiesza zużycie zaworów, dźwigienek oraz krzywek wałka lub wałków rozrządu, a także przyczynia się do nadmiernego zużycia całego układu rozrządu.

Metody Regulacji Luzów Zaworowych

W celu ustalenia i skorygowania luzu zaworowego stosuje się różne metody regulacji:

• Regulacja mechaniczna „ręczna”: Jest to powszechnie stosowana metoda, typowo realizowana za pomocą śrub regulacyjnych, czasem płytek lub wymiany innych elementów pośrednich. Producent silnika zawsze podaje zalecane wartości luzu zaworowego (w setnych i dziesiątych częściach milimetra).
• Regulacja automatyczna: Polega na kasowaniu nadmiernego luzu za pomocą rozwiązań mechanicznych lub hydraulicznych (np. hydrauliczne popychacze zaworowe).
• Systemy hybrydowe: W niektórych konstrukcjach występuje połączenie regulacji ręcznej i automatycznego kasowania luzu.

Przygotowanie do Regulacji

Aby regulacja luzów zaworowych była skuteczna i prawidłowa, należy przestrzegać kilku zasad:

• Instrukcja obsługi: Luzy zaworowe są zawsze podawane w instrukcjach obsługi danego modelu silnika. Przed przystąpieniem do regulacji należy zapoznać się z instrukcją, która zawiera niezbędne informacje dotyczące warunków regulacji, wymaganych wartości luzu i usytuowania poszczególnych zaworów na głowicy.
• Warunki pracy silnika: Luz mierzy się i reguluje zazwyczaj, gdy silnik jest zimny, chyba że instrukcja przewiduje inną możliwość (np. luz na gorącym silniku 0,25 mm, a na zimnym 0,30 mm).
• Częstotliwość kontroli: Luz zaworowy powinien być sprawdzany przy okresowych przeglądach silnika w terminach określonych przez producenta (zależnie od przebiegu lub okresu pracy silnika). Jeśli nie przewidziano automatycznej korekty, należy dokonywać regulacji luzu zaworowego zgodnie z zaleceniami obsługi danego typu silnika.
• Różnice w luzach: Należy zwracać szczególną uwagę na możliwe różnice w wymaganiach dla luzu zaworów dolotowych i wylotowych.
• Objawy: Nie należy zwlekać z regulacją zaworów, aż będzie słychać tzw. "klepanie zaworów", gdyż wówczas dochodzi do przeciążenia współpracujących elementów i powstaje nadmierny luz zaworowy. Jeśli zawory nie „hałasują”, może to świadczyć o zmniejszaniu się luzu, co jest równie niebezpieczne.
• Niezbędne narzędzia: Przed przystąpieniem do regulacji luzu zaworów należy dysponować szczelinomierzem, specjalnymi kluczami oraz uszczelką pod pokrywę zaworów (jeśli wymagana jest wymiana).

Procedura Regulacji Luzów Zaworowych

Ustalenie Położenia Wału Korbowego

Podstawą do regulacji luzów zaworowych w poszczególnych cylindrach silnika jest prawidłowe ustalenie położenia wału korbowego.

Dla silników o parzystej liczbie cylindrów

W przypadku silników o parzystej liczbie cylindrów, kluczowe jest ustalenie kolejności zapłonów. Zawsze dwa tłoki poruszają się razem w górę i w dół, z tym, że cykle pracy tych cylindrów są przesunięte o 360° obrotu wału korbowego. Dzięki obserwacji zaworów można stwierdzić, w którym z cylindrów kończy się suw wydechu i zaczyna suw ssania - jest to tzw. „mijanka”. Pozwala to na ustalenie, kiedy tłok w innym cylindrze zajmie najwyższą pozycję (Górny Martwy Punkt - GMP) między suwami sprężania a rozprężania, co jest odpowiednim momentem do regulacji zaworów.

Przykładowo, w silniku czterocylindrowym, gdy „mijają się” zawory czwartego cylindra (co oznacza, że tłok pierwszego cylindra kończy sprężanie), reguluje się luzy zaworów ssących cylindrów pierwszego i drugiego oraz zaworów wydechowych cylindrów pierwszego i trzeciego. Metoda „na mijankę” jest często polecana dla osób bez wprawy, gdyż zapewnia dużą pewność poprawnego ustawienia zaworów.

Dla silników o nieparzystej liczbie cylindrów (np. trzycylindrowe)

W silnikach trzycylindrowych system ustawiania jest nieco inny. Kręci się wałem korbowym, a gdy zamyka się zawór wydechowy, a otwiera ssący (mijanka), tłok jest w GMP. Następnie obraca się wał korbowy o pełny obrót (360 stopni), by tłok znalazł się w Dolnym Martwym Punkcie (DMP), a oba zawory były zamknięte. W tym momencie reguluje się oba zawory dla tego cylindra. Tak postępuje się z kolejnymi cylindrami. Inna metoda zakłada znalezienie mijanki w suwie sprężania w jednym cylindrze, a następnie obrót wałem o pełny obrót, by ustawić zawory.

Dla uproszczenia, można poluzować wszystkie dźwigienki zaworowe tak, aby żaden zawór się nie otwierał i nie wprowadzał w błąd. Suw ssania rozpoznaje się po tym, jak pierwszy popychacz od strony rozrządu zacznie wychodzić do góry z głowicy. Ustawia się moment, w którym pierwszy tłok jest w GMP (ten od rozrządu, zgodnie z kolejnością zapłonu 1,2,3).

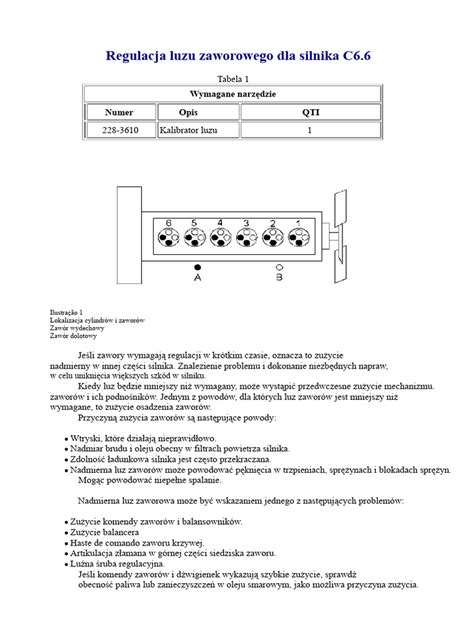

Właściwa Regulacja przy Użyciu Szczelinomierza

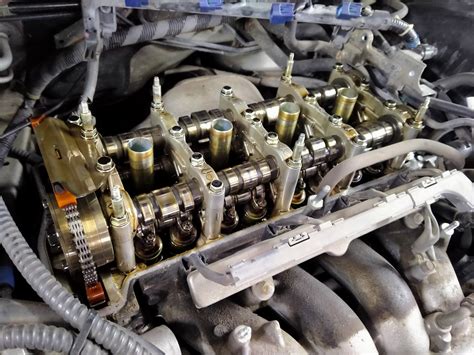

1. Dostęp: Po zdjęciu pokrywy zaworów i uzyskaniu dostępu do klawiatury można przystąpić do sprawdzenia i ewentualnej regulacji luzu zaworowego.
2. Sprawdzenie luzu: Najpierw należy sprawdzić luz, a dopiero w razie konieczności regulować. Pozwoli to na uniknięcie niepotrzebnej regulacji zaworów, które posiadają odpowiednie wartości luzu. Do sprawdzenia luzu, należy wybrać płytkę szczelinomierza o grubości odpowiadającej wymaganej wartości.
   • Jeśli płytka wsuwa się między trzonek zaworu a dźwigienkę zaworową z lekkim oporem - luz jest prawidłowy.
   • Jeśli szczelina jest wyraźnie mniejsza od grubości płytki lub płytka wsuwa się z dużym oporem/nie wsuwa się - luz jest zbyt mały.
   • Jeśli płytka wsuwa się bez wyczuwalnego oporu, lub można wsunąć grubszą płytkę - luz jest zbyt duży.
3. Korekta luzu: Aby dokonać zmiany luzu, należy odkręcić przeciwnakrętkę (nakrętkę kontrującą), a następnie obracając wkrętem regulacyjnym doprowadzić do takiej sytuacji, aby płytka szczelinomierza poruszała się w szczelinie pomiędzy zaworem a dźwigienką z bardzo małym, wyczuwalnym oporem.
4. Zablokowanie nastawy: Następnie, trzymając klucz osadzony w gnieździe wkrętu regulacyjnego, należy dokręcić przeciwnakrętkę, upewniając się, że luz nie uległ zmianie podczas dokręcania.

Problemy i Wskazówki Przy Regulacji Zaworów

Często pojawiają się problemy z regulacją luzów zaworowych, zwłaszcza po wymianie komponentów silnika. Przykładowo, w silniku Perkins 3P po wymianie głowicy, użytkownik zgłosił problem, gdzie luz zaworowy, ustawiony na 0,3 mm, zwiększał się do 1 cm po kilku obrotach wału. Taka sytuacja może wskazywać na poważniejsze usterki.

Możliwe przyczyny nieprawidłowego luzu lub trudności z regulacją to:

• Błędne ustawienie wału korbowego (np. nieobracanie silnikiem w dobrą stronę).
• Niewłaściwe zawory lub ich długość (np. krótsze zawory w nowej głowicy). "W starej [głowicy] zawory wpadły już w gniazda lub sama głowica była regenerowana. To nie przeszkadza w ustawieniu ich prawidłowo."
• Nieprawidłowy montaż zaworów lub głowicy.
• Zacinające się trzonki zaworów w prowadnicach, przez co sprężyna nie ma siły domknąć zaworu. Po zdjęciu klawiatury i ustawieniu tłoków w połowie skoku można spróbować ręcznie sprawdzić swobodę ruchu zaworów.
• Pogięte zawory po złym montażu silnika lub błędnej regulacji. "Jeśli luz rośnie po wykonaniu obrotu wału, to znaczy, że zawór się nie domyka."
• Podparte zawory lub przestawiony rozrząd. "W pierwszym momencie czytaj o poprawności wykonania tej procedury."
• Stykające się zwoje sprężyn zaworowych - wymaga natychmiastowej korekty lub reklamacji nowej głowicy.
• Błędy montażowe po wcześniejszej naprawie silnika ("Składał ktoś ten silnik teraz? Czy chodził i trzeba wyregulować bo dawno nie było zaglądane?").

Jeśli problem występuje, warto sprawdzić, czy głowica jest oryginalna; "za jasny odlew" może świadczyć o zamienniku. W przypadku wątpliwości lub braku wprawy, ze względu na ważność i dokładność wykonania, regulację zaworów zaleca się zlecić autoryzowanym stacjom obsługi lub doświadczonym mechanikom.
