Współczesne rolnictwo stawia przed producentami maszyn coraz to nowe wyzwania, mające na celu zwiększenie efektywności pracy, optymalizację kosztów oraz dbałość o środowisko. Jednym z rozwiązań odpowiadających na te potrzeby jest zastosowanie zbiorników ciągnikowych zawieszanych, które znacząco rozszerzają możliwości tradycyjnych opryskiwaczy.
Zalety Stosowania Zbiorników Czołowych
Zastosowanie przedniego zbiornika niesie za sobą wiele korzyści. Największą z nich jest możliwość powiększenia pojemności opryskiwacza zawieszanego, a przez to zwiększenie efektywności oprysku. Ciągnik z zawieszanym opryskiwaczem może dorównać wydajnością maszynie ciąganej. Opryskiwacz ciągany REX o pojemności 1200 litrów w zestawie z przednim zbiornikiem pozwala uzyskać łączną pojemność około 2500 litrów. Dodatkowo, ciągnik w czasie transportu i oprysków na pagórkowatych polach jest lepiej zbalansowany. Takim zestawem także lepiej manewruje się na wąskich polach, przez co straty związane z wygnieceniem roślin na uwrociach są mniejsze. Komfortowy ciągnik połączony z zawieszanym opryskiwaczem i zbiornikiem czołowym jest interesującą alternatywą dla opryskiwaczy samojezdnych klasy do 3000 litrów. Głównym czynnikiem determinującym takiego rozwiązania jest aspekt ekonomiczny: cena pierwszego zestawu będzie znacznie niższa, a ponadto po skończonym sezonie ochronnym ciągnik może być wykorzystany przy innych pracach polowych.
Zestaw składający się z ciągnika, zawieszanego opryskiwacza i połączonego z nim przedniego zbiornika, doskonale sprawdza się zarówno w mniejszych, jak i większych gospodarstwach, gdzie ograniczeniem są małe i nieregularne działki, a głównym czynnikiem wyznaczającym końcowy sukces jest czas i skuteczność przeprowadzonego zabiegu. Zespół tak dobranych maszyn jest dobrą alternatywą na pola położone w pagórkowatym terenie, gdzie występuje duże nachylenie terenu i zwiększa się ryzyko przewrócenia opryskiwacza ciąganego.
Do wad stosowania zbiorników czołowych należy zwiększenie skomplikowania maszyny, wpływające na koszty zakupu i ryzyko awarii. Wykorzystując opryskiwacz ze zbiornikiem czołowym, trzeba być przygotowanym również na bardziej czasochłonną obsługę. W zależności od producenta może to być tylko konieczność podłączenia dwóch części maszyny na przednim i tylnym TUZ albo również konieczność przygotowania cieczy roboczej dla przedniego i tylnego zbiornika oddzielnie.
Modele Zbiorników Czołowych i Ich Specyfika
W ofercie marki UNIA oferowane są dwie wersje zbiorników czołowych TOP 1200: z pompą o napędzie elektrycznym oraz hydraulicznym. Obydwa modele mają główny zbiornik o pojemności 1350 litrów. Wersja z napędem hydraulicznym posiada dodatkowy 125-litrowy zbiornik wody czystej. Obydwie maszyny w standardzie mają także 25-litrowy zbiornik wody czystej do mycia rąk oraz przednie lampy pozycyjne z kierunkowskazami.
UNIA TOP 1200E

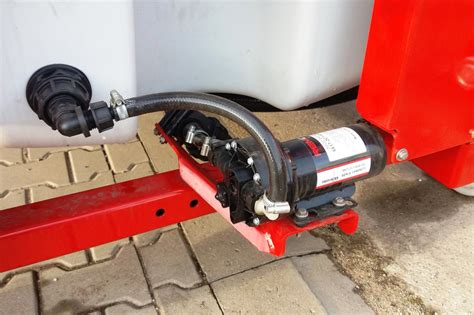

UNIA TOP 1200E to bardzo prosta konstrukcja wyposażona w pompę o wydatku 19 l/min napędzaną silnikiem elektrycznym. Pompa służy jedynie do zasilania mieszadła. W przypadku tego modelu ciecz robocza po przygotowaniu w zbiorniku głównym jest przepompowywana do zbiornika czołowego. Podczas oprysku wykorzystywana jest tylko ciecz w zbiorniku tylnym. Aby użyć mieszaniny z przedniego zbiornika, trzeba ją z powrotem przepompować, używając tylnej pompy - nie można tego zrobić w trakcie pracy.
UNIA TOP 1200H
TOP 1200H wyposażony jest w pompę o wydatku 85 l/min napędzaną silnikiem hydraulicznym. Model ma mieszadło hydrauliczne z dwiema płuczkami wirowymi i rozwadniacz w sicie wlewowym. Płuczki wewnątrz zbiornika pomagają w prosty i szybki sposób oczyścić zbiornik z resztek cieczy roboczej. Umożliwia to przygotowanie cieczy roboczej bezpośrednio w zbiorniku czołowym, oszczędzając tym samym czas potrzebny na dwukrotne przygotowanie roztworu, co jest konieczne w prostszej (napędzanej elektrycznie) wersji zbiornika. Dzięki własnej pompie ciecz roboczą można przepompować także podczas wykonywania oprysku.
Pilmet udostępnia dwie wersje zbiorników czołowych Top o pojemności 1200 l. Obie mają 125-litrowy zbiornik na wodę do płukania i 25-litrowy zbiornik na wodę do mycia rąk. Top 1200 ERex to bardzo prosta konstrukcja wyposażona w pompę o wydatku 19 l/min napędzaną silnikiem elektrycznym. Pompa służy jedynie do zasilania mieszadła. W przypadku tego modelu ciecz robocza po przygotowaniu w zbiorniku głównym jest przepompowywana do zbiornika czołowego. Podczas oprysku wykorzystywana jest tylko ciecz w zbiorniku tylnym. Aby użyć mieszaniny z przedniego zbiornika, trzeba ją z powrotem przepompować, używając tylnej pompy - nie można tego zrobić w trakcie pracy. Top 1200 HRex wyposażony jest w pompę o wydatku 85 l/min napędzaną silnikiem hydraulicznym. Ma mieszadło hydrauliczne z dwiema płuczkami wirowymi i rozwadniacz w sicie wlewowym. Umożliwia to przygotowanie cieczy roboczej bezpośrednio w zbiorniku czołowym, oszczędzając tym samym czas potrzebny na dwukrotne przygotowanie roztworu, co jest konieczne w prostszej wersji zbiornika.
Pełen układ cieczowy mogą mieć także zbiorniki czołowe PF 1000 i PF 1500 firmy Kuhn. Połączone są one z głównym zbiornikiem za pomocą tylko jednego przewodu, co zdaniem producenta zmniejsza ilość pozostałości cieczy.

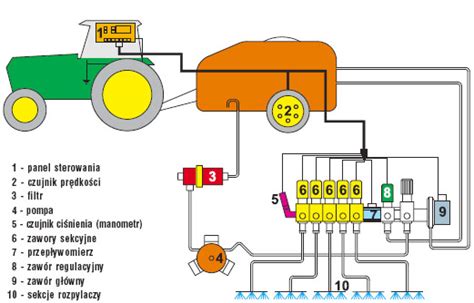

Producenci zazwyczaj oferują zbiorniki w dwóch wersjach. Prostsza pozwala jedynie na transport cieczy roboczej lub wody. Po wyczerpaniu się cieczy w tylnym zbiorniku z przedniego jest przepompowywana podczas przerwy w pracy. Bogatsza wersja w połączeniu z komputerem sterującym pozwala zazwyczaj na pełną automatyzację współpracy zbiornika czołowego z opryskiwaczem. Przykładem takiej wersji są zbiorniki czołowe FT w maszynach Amazone, gdzie o właściwą homogenizację cieczy w obu zbiornikach dba układ Flow-Control. W jego przypadku wszystkie podstawowe czynności, takie jak napełnianie, mieszanie oraz dystrybucja cieczy przebiegają podobnie jak przy jednym zbiorniku. Komputer steruje obiegiem roztworu w ten sposób, że zawsze utrzymywany jest optymalny rozkład masy całego zestawu. Sterowanie można przełączyć także na tryb ręczny. Wtedy nie ma przeszkód, aby zbiornik czołowy wykorzystać do przewożenia np. cieczy roboczej.
Konstrukcja i Wyposażenie Opryskiwaczy Zawieszanych
W sprzęcie zawieszanym występuje problem z pogodzeniem łatwości zawieszania z maksymalnym zbliżeniem maszyny do ciągnika. W przypadku opryskiwaczy, które po napełnieniu stają się dużym balastem dla ciągnika, konieczność przybliżenia środka ciężkości do traktora jest jeszcze większa. Producenci stosują w tym zakresie dwa ułatwienia. Przykładowo Kuhn wykorzystuje zaczep automatyczny Easy Hitch oraz ramkę zawieszenia. Montuje się ją na podnośniku ciągnika. Podobne rozwiązanie dostępne jest także w opryskiwaczach Pilmet Rex czy Bury Perkoz Max. W ich przypadku, podobnie jak m.in. w maszynach Amazone, dostępne są także kółka transportowe, które można wykorzystać do przetaczania opryskiwacza w garażu czy po utwardzonym placu.
Materiałem standardowo stosowanym do wykonania zbiorników dużych opryskiwaczy zawieszanych jest polietylen, który cechuje się dobrą trwałością i umożliwia łatwe ich czyszczenie. Standardem jest również stosowanie zbiorników "3 w 1". Oprócz głównego zbiornika na ciecz roboczą w jednej bryle znajduje się zazwyczaj również zbiornik wody czystej do płukania oraz zbiornik wody do mycia rąk.
Większe różnice dotyczą rozwadniacza. W podstawowej wersji opryskiwaczy Pilmetu, Krukowiaka oraz Burego i Perkoza rozwadniacz znajduje się we wlewie zbiornika głównego. Nie jest to zbyt wygodne - dodając środki ochrony roślin, trzeba wchodzić na podest i operować pojemnikiem z chemikaliami na dość dużej wysokości. Dopłacając, można kupić opryskiwacze wspomnianych producentów z rozwadniaczem bocznym, który pozwala na wygodne dodawanie pestycydów z poziomu gruntu. Zbiornik rozwadniacza jest zwykle wyposażony w dyszę rotacyjną, za pomocą której można opłukać kanistry po środkach chemicznych.
Pojemności Zbiorników i Ich Zastosowanie
Flagowe opryskiwacze zawieszane Pilmetu, czyli seria Rex, dostępne są ze zbiornikami 1000 i 1200 l. W przypadku Krukowiaka seria Heros sprzedawana jest ze zbiornikami o pojemności do 1900 l. Identyczne pojemności spotkamy w przypadku maszyn Bury Perkoz i Perkoz Max. Opryskiwacze Eurolux w barwach Lemkena dostępne są w wersjach o pojemnościach: 800, 1100 i 1290 l. Modele Sirius tego samego producenta mają z kolei zbiorniki mieszczące 1900, 1600, 1300 i 900 l. Cztery modele zawieszane oferuje również Amazone - są one wyposażone w zbiorniki o pojemności od 900 do 1800 l.
Napełnianie zbiorników odbywa się za pomocą przyłącza ssącego lub przeznaczonego do podłączenia pod wodę dostarczaną pod ciśnieniem z sieci wodociągowej. To pierwsze rozwiązanie standardowo stosowane jest m.in. przez Amazone’a, który wyposaża swoje opryskiwacze w 2-calowe złącza tego typu. Opcjonalnie możliwe jest zastosowanie również przyłącza ciśnieniowego.
Zrównoważone Rolnictwo i Innowacyjny Sprzęt
Nowoczesny sprzęt rolniczy, taki jak Kverneland f-drill, wspiera zrównoważony rozwój, umożliwiając połączenie kilku zadań w jednym przejeździe, oszczędzając zarówno czas, jak i paliwo, jednocześnie chroniąc glebę. Dzięki automatycznej kontroli sekcji, GEOCONTROL, aparat dozujący zatrzymuje się/uruchamia automatycznie. Unika się podwójnego i/lub nietrafionego siewu na uwrociach lub polach o dziwnym kształcie. Kalibracja jest automatyczna, a szereg wymiennych wałków dozujących nasiona może być wymieniany - nawet gdy zbiornik jest pełny - bez konieczności używania narzędzi. Siewniki f-drill są dostępne z jednym lub dwoma aparatami dozującymi ELDOS. Cały system oparty jest na zasadzie Venturiego. Nie jest wymagany dodatkowy wysiłek, aby utrzymać szczelność systemu. Wiosną siewnik Kverneland f-drill może być używany jako zbiornik nawozu z Optima F lub z Kultistrip do uprawy pasowej. Wersja standardowa wyposażona jest w jeden aparat dozujący ELDOS. Zbiornik modelu plus jest podzielony na dwie części. Umożliwia to zastosowanie dwóch rodzajów nasion lub jednego rodzaju nasion i nawozu w jednym przejeździe. Zbiornik wykonany z tworzywa sztucznego można łatwo napełnić np. Siewnik f-drill może być łatwo zaczepiony. Wózek jest samosterowny i ciągnięty za pomocą ciągnika, co zmniejsza zapotrzebowanie na moc i zużycie paliwa.
Przedni zbiornik Kverneland f-drill (PL)
Kverneland Sync: Łączność i Zdalna Obsługa
Dzięki Kverneland Sync siewnik jest stale połączony z usługami online Kverneland. Zaprojektowany z myślą o wydajności i łatwości, Kverneland Sync stanowi znaczący postęp w zakresie łączności i produktywności w rolnictwie. Płynnie integruje siewnik ISOBUS z narzędziami cyfrowymi, umożliwiając maksymalizację rentowności, wzrostu i sukcesu poprzez analizę danych w czasie rzeczywistym i pomiar wydajności w zakresie prędkości roboczej i nasion/m².
Kverneland Sync oferuje zdalną diagnostykę, umożliwiając technikom szybką analizę i rozwiązywanie problemów elektronicznych siewnika na odległość za pośrednictwem Kverneland Service Centre. Ta funkcja pomaga zminimalizować przestoje w przypadku awarii. Kverneland Sync zapewnia wszystkie istotne dane w IsoMatch Farm Centre, naszej zintegrowanej platformie zarządzania gospodarstwem, umożliwiając śledzenie w czasie rzeczywistym, pomiar wydajności i bezpieczne przechowywanie danych. Jest to szczególnie przydatne dla spółdzielni maszynowych, usprawniając logistykę i fakturowanie.
Konfiguracja i Rozwiązania Dodatkowe
Opryskiwacze zawieszane charakteryzują się bardzo dużymi możliwościami konfiguracji. Każdy z producentów oferuje kilka rodzajów belek polowych, różne wydajności pomp, szeroki wybór elementów sterujących - głównie elektronicznych oraz inne drobne rozwiązania, które wpływają na funkcjonalność opryskiwaczy.
Rodzaje Belek Polowych i Wspomaganie Powietrzne

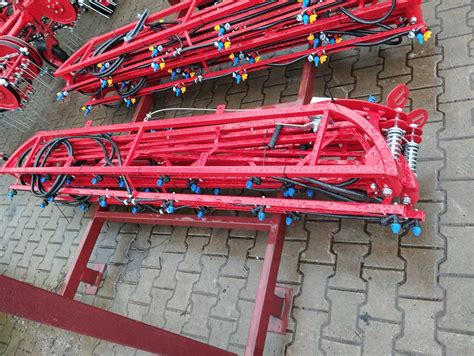

Wśród przedstawianych opryskiwaczy spotkamy różne rodzaje belek polowych. W opryskiwaczach Kuhn, Krukowiak oraz Bury belka polowa występuje m.in. w wersji składanej do przodu. Dzięki temu w pozycji transportowej belka jest ułożona wzdłuż kierunku jazdy, nad ciągnikiem, po bokach górnej krawędzi jego kabiny. Zaletą takiego sposobu składania jest przeniesienie środka ciężkości w większym stopniu na korpus ciągnika. Belka składana z tyłu opryskiwacza poziomo lub w układzie X to zwykle najtańszy wybór. Dla najbardziej wymagających użytkowników przeznaczone są belki polowe składane pionowo z tyłu opryskiwacza. Dostępne są one w wersjach o dużej szerokości roboczej, pozwalają zachować niewielkie wymiary transportowe i umożliwiają oprysk niepełną szerokością. Ciekawym rozwiązaniem jest wyposażenie belki polowej w rękaw powietrzny. Zazwyczaj jest on połączony z belką składaną wzdłużnie (Krukowiak, Bury), ewentualnie pionowo z tyłu (Hardi). Zaletą stosowania powietrznego wspomagania oprysku jest możliwość zmniejszenia dawki środków ochrony roślin oraz ilości zużytej wody. Wynika to z uzyskania oprysku drobnokroplistego chronionego przed znoszeniem wytwarzaną kurtyną powietrzną. Dodatkową zaletą tego rozwiązania jest możliwość pracy z większą prędkością i przy silniejszym wietrze.
Ciekawym rozwiązaniem są zbiorniki czołowe, które pozwalają znacznie zwiększyć możliwości opryskiwacza.
