Opryskiwacz, niezależnie od typu, to wszechstronne urządzenie służące do nanoszenia środków w płynie na różne powierzchnie, rośliny czy pojazdy. Od prostych modeli ręcznych, przez zaawansowane opryskiwacze ciągnikowe, każdy z nich jest wyposażony w zbiornik, a w wielu przypadkach - w dodatkowe zbiorniki na czystą wodę. Te drugie odgrywają fundamentalną rolę w utrzymaniu sprzętu, zapewnieniu bezpieczeństwa operatora oraz ochronie środowiska.
Podstawowe elementy opryskiwacza i ich znaczenie
Opryskiwacz jest maszyną, która rozbija strugę cieczy na krople o odpowiedniej średnicy i kieruje je do miejsca przeznaczenia, czyli na rośliny, krzewy czy drzewa. Urządzenie to jest zazwyczaj wyposażone w zbiornik, pompę oraz dyszę, która służy do rozpylania środka. Na rynku dostępnych jest wiele modeli opryskiwaczy, które możemy sklasyfikować pod kątem sposobu rozpylania cieczy oraz ze względu na sposób napędu.

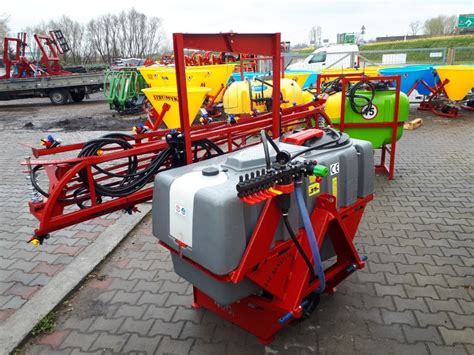

Zbiornik główny opryskiwacza
Pojemność zbiornika głównego może być różna, gdyż zależy ona od rodzaju opryskiwacza. Faktem jest, że jego kształt powinien być obły, gdyż tylko w taki sposób można go utrzymać w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie, tzw. studzienka, która ułatwia całkowite opróżnianie. Zbiornik do opryskiwacza powinien być przede wszystkim odporny na uszkodzenia mechaniczne, a także na działanie różnego rodzaju substancji chemicznych. Warto zwrócić uwagę na warianty topkotowane wewnątrz, czyli pokryte warstwą żywicy, co zapewnia dodatkową ochronę przed substancjami chemicznymi i ułatwia czyszczenie.
Nowoczesne zbiorniki, często formowane rotacyjnie z polietylenu, charakteryzują się doskonałą odpornością na promieniowanie UV, trwałością koloru, odpornością na warunki atmosferyczne i uderzenia. Dzięki temu mają długi okres eksploatacji i zachowują dobry wygląd, nawet w trudnych warunkach rolniczych. W porównaniu z malowanymi częściami stalowymi, które wymagają regularnej konserwacji, produkty formowane rotacyjnie, takie jak zbiorniki, praktycznie nie wymagają konserwacji.
Pompa do opryskiwacza
Pompa jest jednym z najważniejszych podzespołów opryskiwacza. W najczęściej stosowanych opryskiwaczach ciągnikowych używa się pomp przeponowych, przeponowo-tłokowych oraz pomp tłokowych. Należy zwrócić uwagę na odpowiednie dobranie wydajności pompy do pojemności zbiornika i szerokości roboczej opryskiwacza. Im większy zbiornik i szerokość robocza opryskiwacza, tym większą wydajność powinna mieć pompa.
Mieszadło
W każdym zbiorniku opryskiwacza koniecznie musi być zamontowane mieszadło, gdyż to ono nie dopuszcza do rozwarstwiania się cieczy lub osadzania się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Zasilanie mieszadła najczęściej jest bezpośrednio z pompy, niezależnie od ustawienia zaworu sterującego. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu.
Filtry
Filtry oczyszczają przepływającą przez pompę i zawór rozdzielczy ciecz, pozbawiając ją zanieczyszczeń mechanicznych. Ich brak lub niewłaściwe działanie może zmniejszyć żywotność elementów układu cieczowego i zapchać dysze do opryskiwacza, uniemożliwiając poprawne opryskanie roślin. Układ filtrujący składa się z kilku następujących po sobie filtrów, gdzie każdy następny wyposażony jest w bardziej gęstą siatkę.
Zawór sterujący i manometr
Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy. Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Spadek ciśnienia podczas pracy może być spowodowany zapchaniem filtra tłocznego.
Belka polowa i dysze do opryskiwacza
Belka polowa opryskiwacza ma wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na różnego rodzaju odkształcenia, ale powinien także być lekki. Składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do długości nawet 40 m, ale umożliwia także poruszanie się opryskiwaczem po drogach publicznych.
W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, dzięki którym substancja przepływa przez odpowiednio ukształtowane kanały, a po ich opuszczeniu dochodzi do rozbicia na krople. Istnieją na przykład rozpylacze dwustrumieniowe, które tworzą dwa wachlarzowe strumienie cieczy pod kątem 60°.
Rola i funkcje dodatkowych zbiorników czystej wody
Większość nowoczesnych opryskiwaczy dostępnych na rynku montuje dwa dodatkowe zbiorniki oprócz zbiornika głównego. Ich obecność jest kluczowa dla bezpieczeństwa, efektywności pracy i ochrony środowiska.
Zbiornik na czystą wodę do płukania opryskiwacza
Pierwszy dodatkowy zbiornik to zbiornik na czystą wodę do płukania opryskiwacza. Jego pojemność wynosi zazwyczaj około 10% pojemności zbiornika głównego. Po skończonym zabiegu przestawia się zawór główny na pozycję płukania, wtedy woda z tego zbiornika zostaje przepompowana do zbiornika głównego i następuje płukanie opryskiwacza. Popłuczyny najbezpieczniej jest wypryskać na polu, na którym wykonywano zabieg, jadąc ze zwiększoną prędkością. Zaleca się stosowanie opryskiwaczy ze zbiornikiem na wodę do płukania instalacji cieczowej, wykonując trzykrotne płukanie. W nowych opryskiwaczach zbiornik taki powinien pomieścić tyle wody, aby można było rozcieńczyć pozostałości cieczy roboczej po zabiegu do stężenia nie większego niż 0,1% (zazwyczaj jest to 10-krotność cieczy, która pozostała w zbiorniku).
Zbiornik na czystą wodę do mycia rąk
Drugi dodatkowy zbiornik to zbiornik na czystą wodę do mycia rąk. Pojemność tego zbiornika wynosi około 10-20 litrów. Jeżeli w trakcie wykonywania zabiegu opryskiwania zajdzie potrzeba umycia rąk, czysta woda jest natychmiast dostępna. Opryskiwacze rolnicze są standardowo wyposażone w zbiornik wody do mycia rąk. Zawiera on czystą wodę, dzięki czemu operator może umyć dłonie po kontakcie ze środkami ochrony roślin.
Zbiorniki te, często formowane rotacyjnie z polietylenu, mogą być wyposażone w zintegrowany obrotowy uchwyt, dzięki czemu zbiornik można przenosić do źródła wody w celu jej uzupełnienia. Polietylen charakteryzuje się doskonałą odpornością na promieniowanie UV, trwałością koloru, odpornością na warunki atmosferyczne i uderzenia. Dzięki temu zbiorniki mają długi okres eksploatacji i zachowują dobry wygląd, nawet gdy są wystawione na działanie promieni słonecznych. Są praktycznie bezobsługowe, a biorąc pod uwagę wydajną technikę produkcji, w której można zintegrować wiele funkcji, jest to niezwykle opłacalne rozwiązanie. Co więcej, polietylen doskonale nadaje się do recyklingu.
Dobre praktyki w obsłudze opryskiwaczy a czysta woda
Prawidłowa obsługa opryskiwacza, w tym zarządzanie czystą wodą, ma kluczowe znaczenie dla skuteczności zabiegów, bezpieczeństwa operatora i ochrony środowiska.
Przygotowanie do zabiegu i kalibracja
Wykonywanie oprysków należy zawsze zaplanować z pewnym wyprzedzeniem. Jest to potrzebne m.in. do dobrania odpowiedniego typu i rozmiaru rozpylaczy do rodzaju zabiegu. Przed zabiegiem zawsze należy sprawdzać i/lub kalibrować opryskiwacz, aby substancja aktywna była nanoszona jak najlepiej. Pozwala to w dużym stopniu ograniczyć pozostawanie w zbiorniku zbyt dużych ilości cieczy po zakończeniu zabiegu, a także poprawia skuteczność zabiegu.
Podczas kalibracji należy tak dobrać parametry robocze (rozpylacze, ciśnienie, prędkość roboczą), aby uzyskać pożądaną dawkę cieczy roboczej i preparatów. Do kalibracji i przeglądu opryskiwaczy trzeba wykorzystywać czystą wodę, bo zanieczyszczona zapycha rozpylacze i filtry. Woda nie musi spełniać wymogów wody pitnej, ale nie może stwarzać zagrożenia dla ludzi i środowiska.
Ciecz roboczą należy przygotowywać bezpośrednio przed zabiegiem, co ogranicza ryzyko zmiany pogody. Nie wolno przygotowywać cieczy, gdy zanosi się na deszcz. Ciecz można przygotowywać w gospodarstwie lub na polu, ale nigdy nie wolno napełniać opryskiwacza wodą bezpośrednio ze studni. Należy stosować metody, w których nie ma bezpośredniego połączenia cieczy roboczej ze źródłem poboru wody. Środki należy wlewać do opryskiwacza, który w połowie jest wypełniony wodą lub zawiera połowę potrzebnej cieczy do zabiegu. Nie wolno wlewać ich do pustego zbiornika.
Mycie opryskiwacza po użyciu
Przygotowanie opryskiwacza do posezonowego przechowywania rozpoczyna się od dokładnego umycia wszystkich jego podzespołów. Jeżeli po ostatnim zabiegu mycie było niestaranne lub go nie wykonano - najpierw należy usunąć resztki środków ochrony roślin. Lepsze efekty uzyskuje się poprzez 3-4-krotne płukanie niewielką ilością wody niż przy pojedynczym płukaniu nawet całą objętością cieczy. Do wielokrotnego płukania przydaje się dodatkowy zbiornik na czystą wodę, który jest już niemal standardowym wyposażeniem nowych opryskiwaczy.
Dokładne usunięcie resztek preparatów jest bardzo ważne dla zapobiegania powstawaniu osadów, które twardnieją, kruszą się, a następnie zapychają wkłady filtracyjne i uszkadzają podzespoły układu cieczowego. Niekiedy istnieje potrzeba użycia specjalnych dodatków myjących, takich jak detergenty czy dedykowane środki do mycia opryskiwaczy. Jeśli do płukania układu cieczowego stosujemy preparaty myjące, należy włączyć mieszadło na co najmniej 10 minut. Po skończeniu zasadniczego mycia opryskiwacza należy go napełnić czystą wodą i ponownie wypłukać.
Mycie opryskiwacza wymaga użycia odzieży ochronnej, zwłaszcza kombinezonu i rękawic gumowych. Czynność tę należy wykonywać na polu, w odległości co najmniej 20 m od zbiorników i ujęć wody, lub na nieprzepuszczalnym podłożu, w miejscu umożliwiającym skierowanie popłuczyn do zamkniętego systemu zbierania skażonych pozostałości (np. tzw. biobed, gdzie środki ulegają biodegradacji). Popłuczyny w niewielkiej ilości mogą być wlane do zbiornika gnojowicy.
Rozpylacze są elementami bardzo delikatnymi i precyzyjnymi. Do ich czyszczenia należy używać specjalnych szczoteczek z tworzywa lub silnego strumienia powietrza, a w żadnym wypadku ostrych i twardych przedmiotów. Wyczyszczone rozpylacze i wkłady filtrów najlepiej przechowywać w specjalnym pojemniku.
Zabezpieczenie przed zimą
Jeżeli opryskiwacz nie jest przechowywany w ogrzanym pomieszczeniu, trzeba zabezpieczyć go przed mrozem. Ważne jest dokładne usunięcie resztek wody z układu cieczowego, gdyż nawet niewielkie przymrozki mogą doprowadzić do trwałego uszkodzenia pompy, filtrów, zaworu sterującego, korpusów rozpylaczy i sztywnych przewodów. Producenci coraz częściej zalecają zalanie układu cieczowego na okres zimowy płynem niezamarzającym, który po zmieszaniu z resztkami cieczy użytkowej doskonale chroni podzespoły opryskiwacza przed uszkodzeniem.
Niektóre części opryskiwacza, takie jak panele sterowania, komputer czy przepływomierze elektroniczne, powinny być demontowane i przechowywane w dodatniej temperaturze.
Nowoczesne rozwiązania a czysta woda
Współczesne opryskiwacze są wyposażane w szereg innowacyjnych rozwiązań, które poprawiają precyzję, bezpieczeństwo i efektywność pracy, często opierając się na wykorzystaniu czystej wody.

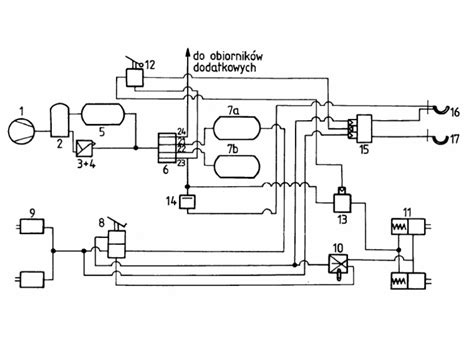

Opryskiwacze z układem iniekcyjnym
Opryskiwacze przeznaczone do dużych gospodarstw wyposażone są zazwyczaj w nowoczesny układ dozowania cieczy - układ iniekcyjny. W takich opryskiwaczach występuje dodatkowy zbiornik przeznaczony na pestycyd. Do zbiornika głównego nalewa się tylko czystą wodę. W trakcie wykonywania oprysku system pobiera ze zbiornika głównego wodę, a ze zbiornika pestycydu odpowiednią ilość środka ochrony roślin. Następnie woda i pestycyd wprowadzane są do komory mieszania. Rolnik wykonujący zabiegi ochrony roślin przy użyciu tego systemu nie musi dokładnie wymierzać ilości środka, a w razie potrzeby może przelać niewymieszany środek z powrotem do oryginalnego opakowania. W tradycyjnych opryskiwaczach po rozrobieniu pestycydu należy w niedługim czasie wykonać zabieg, w układzie iniekcyjnym pestycyd nie jest rozcieńczony z wodą, co pozwala na większą elastyczność.
Elektroniczne sterowanie
Nowoczesne opryskiwacze oferują możliwość elektronicznego sterowania zaworem głównym bezpośrednio z kabiny ciągnika. Operator ustawia dawkę cieczy na hektar, a urządzenie samo steruje jej ciśnieniem w zależności od prędkości jazdy. W skład takiego urządzenia wchodzi przetwornik prędkości, przetwornik ciśnienia, przepływomierz oraz zawory sterowane elektronicznie. Taka precyzja ma duże znaczenie dla efektywnego wykorzystania cieczy.
Pomocniczy strumień powietrza (PSP)
Belki polowe nowoczesnych opryskiwaczy bywają wyposażone w dodatkowy system - pomocniczy strumień powietrza (PSP). Jest to rękaw umiejscowiony na całej długości belki. Bezpośrednio za zbiornikiem głównym znajduje się wentylator, który wytwarza strumień powietrza i kieruje go do rękawa, a następnie pionowo w dół. Ciecz robocza, która wypływa z rozpylaczy, dostaje dużej prędkości pod wpływem tego strumienia, co zwiększa skuteczność aplikacji.
Specyfika opryskiwaczy ciśnieniowych ręcznych
Opryskiwacz ciśnieniowy ręczny to proste urządzenie, które jest bardzo przydatne w domu, ogrodzie, przy samochodzie, a także w pracach remontowo-budowlanych. Urządzenie to, mające mnóstwo zastosowań, służy do nanoszenia na różne powierzchnie albo rośliny środków w płynie. Jest ono wyposażone w zbiornik, dźwignię i dyszę, która służy do rozpylania środka. Poruszanie dźwigni w górnej części urządzenia powoduje ruch pompki, znajdującej się wewnątrz opryskiwacza.
Wiele dostępnych na rynku opryskiwaczy ręcznych cechuje się niską trwałością i odpornością chemiczną. Najczęstsze powody uszkodzeń to awarie elementów mechanicznych (w tym sprężyn), elementów z tworzywa oraz zużycie uszczelek gumowych. Profesjonalne modele charakteryzują się wyjątkową trwałością, np. sprężyny wykonane z wytrzymałej stali AISI 316, a uszczelki z materiału Viton FPM. Viton FPM to materiał kauczukowy, cechujący się bardzo wysoką trwałością, odporny na próżnię, promieniowanie UV, działanie olejów, smarów, wybranych mieszanin chemicznych, ciecze trudnopalne, a nawet na ciecze zawierające domieszkę kwasów. Dzięki temu zapewnia odpowiednią szczelność nawet w bardzo trudnych warunkach.
Opryskiwacze ręczne znajdują zastosowanie w:
- Myciu części samochodu: punktowe oczyszczenie miejsc i części przed demontażem, mycie silnika i elementów osprzętu. Umożliwiają precyzyjne naniesienie środka czyszczącego w odpowiednie miejsce i łatwe ominięcie miejsc niebezpiecznych (alternator, elektronika), które nie powinny mieć styku z substancjami czyszczącymi.
- Czyszczeniu i odtłuszczaniu tarcz hamulcowych: po zastosowaniu środka chemicznego do usuwania rdzy.
- Aplikacji środków czyszczących i pielęgnacyjnych: rozcieńczone uniwersalne środki czyszczące (np. do silnych lub lekkich zabrudzeń), środki nabłyszczające na karoserię, niskopieniące detergenty do prania tapicerki (równomierne rozprowadzenie detergentu).
- Nakładaniu wosku na umytą i mokrą karoserię auta.
Bezpieczeństwo i przepisy
Podstawowe wymagania stawiane obecnie opryskiwaczom to jak najwyższa skuteczność zabiegów przy ograniczonym do minimum skażeniu środowiska i maksymalnym bezpieczeństwie wykonującego zabiegi.
Kodeks Dobrej Praktyki Organizacji Ochrony Roślin
Kodeks Dobrej Praktyki Organizacji Ochrony Roślin ma na celu ograniczenie skażenia wód środkami ochrony roślin. Jego głównym celem jest wprowadzenie do praktyki takich norm stosowania preparatów ochrony roślin, aby ograniczyć skażenie wód środkami chemicznymi. Dla rolników najważniejsze są zasady dotyczące przygotowania środków do zastosowania, wykonanie zabiegu i postępowanie z resztkami po nim.
Ważne zasady bezpieczeństwa i eksploatacji
- Należy wcześniej pomyśleć o zakryciu studni, aby nie dopuścić do skażenia wody przez znoszoną ciecz.
- Nie wolno opryskiwać gleby zamarzniętej, pokrytej śniegiem lub podmokłej.
- Nie należy wykonywać zabiegów tuż przed obfitym deszczem, szczególnie na obszarach podatnych na spłukiwanie środków do wód podziemnych.
- Należy stosować sprzęt spełniający normy krajowe i europejskie (oznaczenie CE).
- Rozpylacze powinny być wyposażone w zawory przeciwkroplowe, które zatrzymują wyciek cieczy w ciągu 8 sekund.
- Opryskiwacze nie mogą kierować cieczy roboczej bezpośrednio na opryskiwacz, aby uniknąć jego skażenia.
- Trzeba stosować opryskiwacze odznaczające się minimalną całkowitą objętością pozostałości cieczy.
- Opryskiwacz musi mieć zabezpieczenie przed przypadkowym otwarciem zbiornika głównego i umożliwiać zbieranie cieczy na zaworze spustowym bez ryzyka skażenia ludzi lub środowiska.
- Podczas napełniania opryskiwacza nie wolno pozostawiać go bez nadzoru. Powinien być on wyposażony w dokładny i czytelny poziom cieczy.
- Nigdy nie można pozostawiać opryskiwacza zawierającego przygotowaną ciecz roboczą bez nadzoru. Napełniony opryskiwacz trzeba zabezpieczyć przed osobami postronnymi, a także dziećmi.
- W sytuacjach awaryjnych opryskiwacz należy umieścić w takim miejscu, aby zapobiec rozprzestrzenianiu się wycieków cieczy.
- Puste opakowania po środkach należy wypłukać co najmniej trzykrotnie, a popłuczyny wlać do zbiornika opryskiwacza.
- Stosować wyłącznie mieszaniny agrochemikaliów, które są zalecane.
- Należy unikać opryskiwania poza wyznaczonym obszarem i ograniczyć ilość drobnych kropli, aby jak najmniej cieczy było znoszonych przez wiatr.
Instrukcja obsługi to podstawa wszelkich czynności związanych z opryskiwaczem. Pamiętajmy, że prawidłowo wykonany przegląd i dokładne zabezpieczenie wszystkich podzespołów dobrze przygotuje opryskiwacz do zimowego przechowywania, a także ułatwi ocenę jego stanu technicznego i skróci przygotowania do nowego sezonu zabiegów. Zaowocuje to wydłużonym okresem użytkowania i bezawaryjną pracą.
