Demontaż przewodów paliwowych z zatrzaskiem w ciągnikach i motocyklach

Wymiana lub naprawa przewodów paliwowych często wymaga demontażu elementów zabezpieczonych nietypowymi zaciskami lub zatrzaskami. Niniejszy artykuł przedstawia metody demontażu przewodów paliwowych w różnych systemach, w tym z zaciskami hydraulicznymi oraz zatrzaskami.

Demontaż przewodów z nietypowymi zaciskami hydraulicznymi

W niektórych przypadkach, przewody paliwowe są mocowane za pomocą nietypowych zacisków hydraulicznych, które różnią się od standardowych opasek ślimakowych. W takiej sytuacji, gdy przewód paliwowy uległ przetarciu i wymaga wymiany, zalecane jest następujące postępowanie:

1. Rozcięcie zacisku: Należy ostrożnie rozciąć aluminiowy kapturek zacisku.
2. Wymiana wężyka: Po usunięciu zacisku, należy wymienić uszkodzony wężyk na nowy.
3. Ponowne zabezpieczenie: Nowy przewód paliwowy można zabezpieczyć standardową opaską ślimakową, która jest łatwiejsza w montażu i demontażu.

Alternatywnie, cały element z zaciskiem hydraulicznym można zdjąć i zanieść do punktu zarobienia zacisku hydraulicznego. Jest to jednak mniej praktyczne ze względu na trudności z demontażem oraz potencjalnie wyższe koszty.

Demontaż przewodów zasilających paliwowych z zatrzaskami

Przewody paliwowe, zwłaszcza te prowadzące od zbiornika paliwa do wstępnej pompki, często mocowane są na zatrzaskach. Demontaż takiego przewodu wymaga zrozumienia mechanizmu zatrzasku.

Mechanizm zatrzaskowy

Przewody na zatrzaskach zawierają oring, który zapewnia szczelność połączenia. Czasem oring może się zassać, co utrudnia demontaż.

Procedura demontażu zatrzasku

1. Naciśnięcie klipsa: Aby zdjąć przewód, należy nacisnąć klipsik mocujący.
2. Pociągnięcie przewodu: Po naciśnięciu klipsa, należy pociągnąć przewód. Może być to niekiedy trudne z powodu zassanego oringa, ale przy odpowiedniej sile przewód powinien się odkleić.

Problem z uszkodzonymi klipsami

W przypadku motocykli i innych pojazdów, niebieskie klipsy zatrzaskowe mogą ulec uszkodzeniu (np. pęknięciu). Zastąpienie takiego klipsa bywa problematyczne, ponieważ producenci często nie oferują ich jako osobnej części zamiennej.

• Oryginalność vs. funkcjonalność: Wielu użytkowników preferuje oryginalne części, ale w przypadku klipsów liczy się przede wszystkim funkcjonalność.
• Brak dostępności: Samodzielne klipsy rzadko są dostępne w autoryzowanych serwisach (ASO) czy na portalach aukcyjnych.

Pęknięty, ale nadal trzymający klips może wymagać wymiany przy następnym demontażu zbiornika, aby uniknąć problemów z ponownym założeniem.

Wymiana filtra paliwa i odpowietrzanie układu w ciągnikach New Holland

Wymiana filtra paliwa w ciągnikach New Holland z mechaniczną pompą wtryskową nie jest skomplikowana, ale wymaga przestrzegania określonych procedur, w tym prawidłowego odpowietrzania układu.

Częstotliwość wymiany filtra

Producent zaleca wymianę filtra paliwa w tym samym czasie co wymianę oleju w silniku, maksymalnie co 600 godzin pracy. Jednak ze względu na wątpliwą jakość dostępnego paliwa, serwisanci często rekomendują częstszą wymianę, np. co 400-500 godzin.

Procedura wymiany filtra

1. Oczyszczenie podstawy: Przed wymianą filtra warto oczyścić podstawę, do której jest przytwierdzony.
2. Odłączenie czujnika wody: W ciągnikach wyposażonych w czujnik wody w paliwie należy rozłączyć wiązkę elektryczną czujnika przed wykręceniem filtra.
3. Wyciek paliwa: Odkręcenie filtra zawsze spowoduje wyciek pewnej ilości paliwa. Po wykręceniu czujnika, stary filtr jest do wyrzucenia.
4. Sprawdzenie i oczyszczenie czujnika: Korzystając z okazji demontażu czujnika, warto sprawdzić jego stan i oczyścić go z brudu.
5. Montaż nowego filtra:
   • Zwilżenie uszczelki: Przed przykręceniem nowego filtra należy zwilżyć jego uszczelkę kilkoma kroplami czystego oleju, aby zapewnić szczelność połączenia.
   • Dokręcanie: Filtr należy dokręcić rękoma, silnie, bez użycia klucza. Piktogramy na filtrze często wskazują na dokręcenie do wyczucia oporu, a następnie wykonanie ¾ lub pełnego obrotu.

Odpowietrzanie układu paliwowego

Nowy filtr i przewody doprowadzające paliwo są puste. Częściowo można je zalać czystym paliwem na etapie montażu filtra, ale nie jest to niezbędne, ponieważ do uzupełnienia paliwa w układzie służy ręczna pompka.

1. Przygotowanie do odpowietrzania:
   • W mniejszych modelach ciągników TD5 (5.65; 5.75) należy zdjąć przewód paliwowy z króćca przy filtrze.
   • W pozostałych modelach producent zastosował otwory odpowietrzające zakręcane śrubami ø 5 lub 8 mm, które należy poluzować lub wykręcić.
2. Pompowanie paliwa: Należy naciskać dźwigienkę ręcznej pompki (umieszczonej w pobliżu filtra paliwa). Jeśli nie jest wyczuwalny opór, oznacza to nieprawidłowe ustawienie krzywki wałka rozrządu.
3. Wypływ paliwa: Paliwo pompuje się dotąd, aż wypłynie z króćca nad filtrem lub otworu odpowietrzającego.

Wymiana filtra przepływowego

Należy pamiętać o wymianie niewielkiego filtra przepływowego umieszczonego w przewodzie paliwowym między zbiornikiem paliwa a wstępną pompką. Przewód, na którym jest zamontowany, można wypiąć, ponieważ zazwyczaj jest on na zatrzaskach. Filtr przepływowy jest bezobsługowy i wymienia się go w całości.

Głębsze zapowietrzenie układu

Opisany sposób odpowietrzania zazwyczaj jest wystarczający. Jeśli jednak nastąpiło głębsze zapowietrzenie (np. przy zupełnym wyczerpaniu paliwa), po odpowietrzeniu układu w opisanym miejscu, może być konieczne odkręcenie innych elementów układu wtryskowego.

Demontaż opasek zaciskowych z przewodów paliwowych

Demontaż opasek zaciskowych z przewodów paliwowych bywa frustrujący, zwłaszcza jeśli opaski są niewielkie i trudno dostępne. Ważne jest, aby wiedzieć, czy są to zaciski jednorazowego użytku.

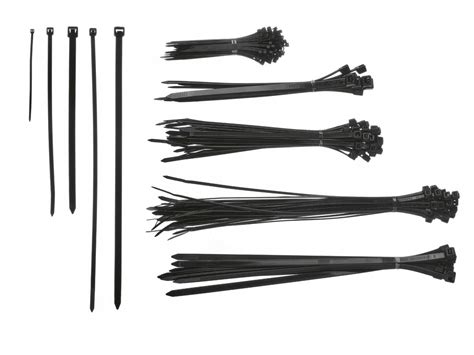

Typy opasek zaciskowych

Istnieją różne typy opasek zaciskowych:

• Opaski z gwintem: Są to typowe opaski ślimakowe, stosowane np. przy filtrach paliwa, łatwe do demontażu i ponownego użycia.
• Opaski jednorazowe: Często spotykane przy pompie paliwa, wymagające specjalnych narzędzi i bywają trudne do ponownego wykorzystania.

Metody demontażu

• Duże opaski: W przypadku opasek o większej średnicy (np. na kolektorze) demontaż kombinerkami lub żabką jest zazwyczaj prosty i umożliwia ponowne zapięcie.
• Małe opaski przy przewodach paliwowych: Demontaż tych opasek może być bardzo czasochłonny i wymaga cierpliwości. Jeśli opaski zostaną delikatnie ściągnięte i nie rozegnane, da się je potem założyć. Jednakże, nowe filtry paliwa często są dostarczane z nowymi opaskami.

Dostęp do opasek przy pompie paliwa bywa utrudniony, co wymaga wcześniejszego rozpięcia innych elementów, aby uzyskać do nich dostęp.
