Zęby do łyżki koparki Komatsu: informacje i dobór

Zęby w maszynach budowlanych, takich jak koparki, ładowarki czy koparko-ładowarki, stanowią niezwykle ważny element roboczy. Ich stan techniczny ma bezpośredni wpływ na efektywność pracy maszyny, a często bywa bagatelizowany. Zaniedbanie stanu zębów może prowadzić do poważnych konsekwencji, takich jak zwiększone opory pracy łyżki, co z kolei przekłada się na szybsze zużycie innych podzespołów, w tym sworzni, tulei, a nawet opon w ładowarkach. Różnica w obciążeniu układu hydraulicznego przy dobrych i zużytych zębach może być znacząca - przy nabieraniu urobku ciśnienie może wzrosnąć niemal dwukrotnie w przypadku zastosowania zużytych zębów. Stosowanie sprawnych zębów może zwiększyć wydajność maszyny nawet o kilkadziesiąt procent, jednocześnie zmniejszając zużycie paliwa.

Rodzaje zębów i ich zastosowanie

Prace ziemne można podzielić na trzy podstawowe kategorie: kopanie, ładowanie oraz przesuwanie. W zależności od wykonywanej pracy oraz rodzaju podłoża, konieczne jest stosowanie odpowiedniego typu zębów. Zęby łyżki można klasyfikować ze względu na ich przeznaczenie i kształt, wyróżniając:

• Krótkie i długie
• Odporne na silne ścieranie
• Płaskie i penetrujące

Kolejnym kryterium podziału jest sposób mocowania:

• Przykręcane
• Mocowane do adaptera

Każdy z tych systemów mocowania ma swoje zalety i wady, które należy wziąć pod uwagę przy wyborze. Zęby przykręcane bezpośrednio do lemiesza, pozbawione adaptera, mogą sprawiać trudności przy odkręcaniu po dłuższym czasie użytkowania, co utrudnia ich wymianę i może wymagać użycia palnika lub szlifierki. Z kolei system zębów mocowanych do adapterów, które są przyspawane do lemiesza, charakteryzuje się znacznie łatwiejszą i szybszą wymianą, którą można przeprowadzić bezpośrednio w miejscu pracy maszyny.

Systemy mocowania zębów

Przy wymianie zębów należy zwrócić uwagę na to, aby różnice w ich wysokości nie były zbyt duże. Zęby najbardziej wystające przejmują całe obciążenie, co prowadzi do ich szybszego zużycia. Dlatego zaleca się wymianę całego kompletu zębów jednocześnie.

Na rynku najczęściej spotykane są trzy główne systemy mocowań zębów:

• Seria J (np. J250, J300, J350)
• ESCO (Seria SUPER V)
• COMBI

Systemy te różnią się między sobą sposobem mocowania, a przy ich doborze warto kierować się przede wszystkim dostępnością części zamiennych. System J jest najbardziej rozpowszechniony i występuje w wielu maszynach budowlanych, charakteryzując się łatwością montażu i wysoką trwałością. Przy każdej wymianie zębów zaleca się również wymianę zabezpieczeń, co zapewni stabilne mocowanie i zapobiegnie wysunięciu się zębów.

Rola lemieszy w łyżce

Lemiesz, podobnie jak zęby, jest elementem mającym bezpośredni kontakt z podłożem i od jego stanu zależy efektywność pracy maszyny. Lemiesze są wykonane z materiału o podwyższonej trwałości w porównaniu do samej łyżki, ze względu na bezpośrednie narażenie na niszczenie i ścieranie. Pełnią również funkcję usztywniającą i stabilizującą łyżkę.

Mocno zużyte i "cienkie" lemiesze utrudniają pracę maszyny, powodując problemy z kopaniem lub ładowaniem urobku. Może to prowadzić do zwiększonego zużycia paliwa oraz szybszego niszczenia się sworzni i tulei. Podstawowe lemiesze są zazwyczaj wspawane do łyżki, co czyni ich wymianę problematyczną. Z tego powodu często stosuje się lemiesze ochronne, które są przykręcane do podstawowych lemieszy, co jest szczególnie popularne w spycharkach, gdzie podstawowe lemiesze przyjmują największe obciążenia. Zużyte lemiesze ochronne można łatwo wymienić.

W niektórych przypadkach, w zależności od rodzaju pracy, lemiesze przykręcane mogą być stosowane zamiast zębów, zwłaszcza w łyżkach ładowarkowych, gdzie wymagane jest precyzyjne zbieranie materiału z podłoża. Stosuje się również lemiesze międzyzębne, które dodatkowo chronią główny lemiesz.

Zęby łyżki Komatsu - specyfika i przykłady

W kontekście maszyn Komatsu, szczególnie koparko-ładowarek, kluczowe jest dobranie odpowiednich zębów łyżki. Przykładem wysokiej jakości zęba środkowego (nakładka przykręcana) jest model 42N-833-1390 marki GX-AFTER. Jest to ząb typu monoblok (uniząb), montowany bezpośrednio do lemiesza łyżki za pomocą śrub. Jest on dedykowany do koparko-ładowarek Komatsu z serii WB oraz maszyn Fiat-Komatsu. Marka GX-AFTER oferuje wysokiej klasy zamienniki, łączące dobrą jakość z atrakcyjną ceną.

Zęby te montuje się za pomocą śrub płużnych z nakrętkami. Zaleca się wymianę śrub na nowe przy każdej zmianie zębów, aby zapewnić bezpieczne i stabilne mocowanie. Praca z poluzowanymi zębami może prowadzić do owalizacji otworów w lemieszu łyżki, co z kolei może skutkować trwałym uszkodzeniem łyżki i koniecznością kosztownej regeneracji lemiesza. Zęby przykręcane pełnią funkcję wymiennej krawędzi natarcia.

W przypadku wątpliwości co do doboru zębów lub potrzeby potwierdzenia kompatybilności, producent zaleca kontakt telefoniczny, aby uniknąć kosztownych przestojów maszyny.

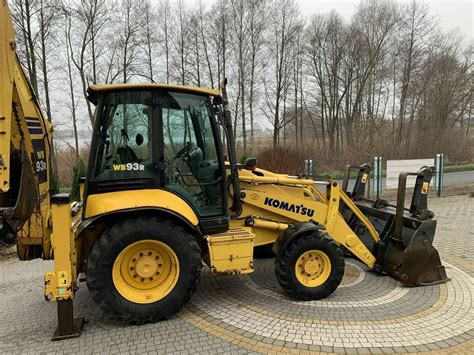

Przykładowy zestaw zębów do Komatsu WB93R/WB97S

Typowy zestaw zębów do koparko-ładowarki Komatsu WB93R lub WB97S może zawierać:

• ząb prawy - 1 szt.
• ząb środkowy - 2 szt.
• ząb lewy - 1 szt.
• śruba - 8 szt.
• nakrętka - 8 szt.

Oferowane zęby wyróżniają się trwałością i wytrzymałością, co czyni je często wybieranymi przez operatorów.

System C-REX - profesjonalne uzębienie łyżek

System C-REX to zaawansowane rozwiązanie typu GET (Ground Engaging Tools), obejmujące zęby, adaptery oraz elementy ochrony łyżki, zaprojektowane z myślą o pracy w trudnych materiałach, takich jak zwięzłe grunty, gliny, skała, kruszywa i rudy. Głównym założeniem systemu C-REX jest maksymalizacja efektywnego wykorzystania materiału w strefach zużycia, przy jednoczesnym zachowaniu geometrii zapewniającej wysoką penetrację i stabilny przepływ urobku. W praktyce przekłada się to na:

• Większą ilość materiału roboczego w strefach zużycia i dłuższy cykl życia zęba.
• Profil umożliwiający szybkie wnikanie w materiał, co zmniejsza opory skrawania.
• System mocowania zaprojektowany z myślą o szybkim i bezpiecznym serwisie, ograniczającym przestoje.

Jakość uzębienia łyżki ma bezpośredni wpływ na koszty i wydajność maszyny. Dobrze dobrane zęby wpływają na:

• Produktywność cyklu: lepsza penetracja i stabilna geometria skracają czas urabiania i napełniania łyżki.
• Spalanie i obciążenia: mniejsze opory oznaczają niższe obciążenia na wysięgniku, ramieniu i hydraulice, co przekłada się na mniejsze zużycie paliwa i elementów układu roboczego.
• Zużycie łyżki: odpowiednio dobrane zęby i osłony redukują zużycie krawędzi tnącej, boków i piętek łyżki.
• Przestoje: szybka wymiana i przewidywalny interwał serwisowy ograniczają zatrzymania maszyny.

W przypadku robót w skałach i materiałach abrazyjnych, różnice w doborze uzębienia mogą być widoczne bezpośrednio w kosztach na tonę urobku.

Konstrukcja i materiał w systemie C-REX

Zęby w systemie C-REX są projektowane z myślą o dwóch głównych mechanizmach degradacji: ścieraniu (abrasion) oraz udarze (impact). Wzmocniona bryła zęba i zoptymalizowane rozłożenie materiału w krytycznych strefach zapewniają:

• Dłuższe utrzymanie roboczego kształtu zęba.
• Bardziej przewidywalne zużycie.
• Łatwiejsze planowanie wymian w cyklu serwisowym.

W środowiskach o wysokiej abrazyjności kluczowe jest, aby ząb efektywnie pracował materiałem w strefie kontaktu, a nie tracił masę w miejscach, które nie przyczyniają się do efektywnej penetracji. Dlatego przy doborze profilu liczy się nie tylko twardość, ale także geometria i charakterystyka zużycia.

System mocowania C-REX

System mocowania C-REX został zaprojektowany z myślą o szybkim serwisie i bezpieczeństwie. Standardem staje się serwis bezmłotkowy, który ogranicza ryzyko urazów i przyspiesza pracę w terenie. Dobrze zaprojektowane połączenie ząb-adapter powinno:

• Utrzymywać roboczą geometrię pod obciążeniem.
• Zapobiegać powstawaniu luzów przy udarach.
• Umożliwiać wymianę w warunkach polowych.
• Minimalizować ryzyko zakleszczeń i uszkodzeń elementów blokujących.

W praktyce oznacza to mniej awaryjnych wymian i stabilniejsze utrzymanie parametrów roboczych łyżki.

Dobór profilu zęba do materiału

Zęby nie są uniwersalne, nawet jeśli pasują mechanicznie. Kluczowe dla wydajności i kosztów eksploatacji jest dopasowanie profilu do środowiska pracy:

• Zęby uniwersalne - do prac ziemnych i mieszanych, gdy pracujesz w gruntach średniozwięzłych i zależy Ci na kompromisie między penetracją a trwałością.
• Zęby abrazyjne - do kruszyw, piasków i materiałów mineralnych, gdy dominują materiały o wysokiej ścieralności i zależy Ci na maksymalnym czasie pracy między wymianami.
• Zęby do skały i pracy udarowej - do kamieniołomów, rumoszu i skały strzałowej, gdy występują udary i praca w blokach, a konieczna jest wyższa odporność konstrukcyjna.
• Zęby penetracyjne - do szybkiego wnikania i odspajania, gdy pracujesz w zwięzłych gruntach, glinach czy gruntach zmarzniętych i zależy Ci na maksymalnym "wejściu" w materiał.

Najlepszy efekt uzyskuje się, gdy profil zęba jest dobrany do realnego materiału i charakteru cyklu pracy, a nie tylko do maszyny.

Kompletna ochrona łyżki

W ciężkich zastosowaniach, oprócz zębów, kluczowa jest również ochrona samej łyżki, w tym krawędzi tnącej, boków i piętek. Dobrze dobrany zestaw zębów i osłon potrafi realnie wydłużyć żywotność łyżki i ograniczyć koszty napraw spawalniczych.

Elementy ochrony łyżki obejmują:

• Osłony krawędzi tnącej (lip shrouds) - chronią "wargę" łyżki i stabilizują pracę uzębienia.
• Osłony boków (side shrouds) - ograniczają ścieranie ścian bocznych łyżki.
• Osłony piętek (heel shrouds) - kluczowe przy pracy w abrazyjnych materiałach i częstym "tarciu" o podłoże.
• Elementy ochronne typu wear caps - dodatkowe wzmocnienie stref narażonych na ubytki.

Zęby do koparek i ładowarek - kompatybilność i zastosowania

Dobór zębów powinien być dopasowany do specyfiki pracy danego typu maszyny:

Zęby do koparek

Koparka pracuje w cyklu urabiania, odspajania i podnoszenia, gdzie kluczowa jest penetracja oraz odporność na udary. Zęby do koparek dobiera się do pracy w:

• Robotach ziemnych.
• Wyburzeniach i przeładunku.
• Kamieniołomach i kruszywach.
• Kopalniach i zastosowaniach miningowych.
• Gruntach zmarzniętych i ciężkich glinach.

Przykładowe marki koparek i zalecenia dotyczące doboru zębów:

• Caterpillar (CAT): W robotach mieszanych sprawdzi się profil uniwersalny, w kruszywach - abrazyjny, a w skale - rock/heavy.
• Komatsu: W koparkach pracujących w kruszywach i skale istotne jest utrzymanie stabilnej geometrii roboczej.
• Volvo CE: Typowe scenariusze to roboty ziemne i przeładunek; dobrze dobrany profil może poprawić szybkość napełniania łyżki.
• Hitachi: W aplikacjach o wysokiej abrazyjności kluczowe będzie dobranie profilu abrazyjnego.
• Liebherr: Przy pracy w kamieniołomach i na rumoszu istotne jest dobranie wzmocnionych profili rock.
• Develon/Doosan: W maszynach pracujących w robotach ziemnych i wyburzeniach kluczowe jest utrzymanie ostrości roboczej i odporności na udary.
• Hyundai, JCB, Kobelco, Case, New Holland: Dobór powinien bazować na typie materiału, udziale ścierania vs udaru, wymaganej penetracji oraz docelowym interwale serwisowym.

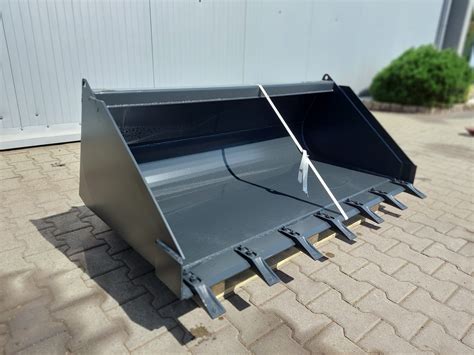

Zęby do ładowarek kołowych

Ładowarka kołowa pracuje w innym cyklu niż koparka - dominuje wjazd w pryzmę, podcięcie, napełnienie i szybki przeładunek. Zęby do ładowarek muszą:

• Zapewniać niskie opory wjazdu.
• Stabilizować przepływ materiału w łyżce.
• Być odporne na intensywne ścieranie w przeładunku kruszyw.

Przykładowe marki ładowarek i zalecenia:

• Caterpillar (CAT): W ładowarkach pracujących w kruszywach i kopalniach szczególnie ważna jest odporność na ścieranie oraz pełna ochrona krawędzi tnącej.
• Volvo: Przy przeładunku materiałów mineralnych liczy się tempo cyklu i stabilność napełniania.
• Komatsu: W ciężkich aplikacjach wskazane są profile wzmocnione i dopasowane do pracy udarowej oraz abrazyjnej.
• Liebherr: W zastosowaniach przemysłowych i górniczych priorytetem jest trwałość oraz ochrona łyżki.
• Hitachi, Hyundai, Develon/Doosan, Case, JCB: W przeładunku kruszyw i materiałów sypkich najczęściej najlepiej sprawdzają się profile abrazyjne.

Jak dobrać zęby do maszyny - praktyczna metodologia

Aby wybrać właściwy produkt, należy zastosować prostą logikę doboru:

1. Określ materiał dominujący:
   • Grunt / glina / zmarzlina → profil penetracyjny / uniwersalny
   • Kruszywa / piasek / materiał mineralny → profil abrazyjny
   • Skała / rumosz / blok → profil rock / heavy-duty
2. Oceń udział udaru w cyklu: Jeśli częste są uderzenia w blok, ząb musi mieć wzmocnioną konstrukcję i stabilne mocowanie.
3. Dopasuj rozmiar i system do łyżki: Zęby dobiera się do adaptera, krawędzi tnącej i klasy maszyny - ważna jest zgodność systemowa oraz prawidłowa geometria.
4. Zaplanuj ochronę łyżki: W abrazyjnych aplikacjach brak osłon potrafi znacząco przyspieszyć zużycie łyżki.

Najczęstsze błędy przy doborze uzębienia

• "Biorę najtwardszy, bo będzie najtrwalszy": Najtwardszy nie zawsze jest najlepszy; przy udarze liczy się odporność na pękanie i utrzymanie geometrii.
• "Profil uniwersalny do wszystkiego": Uniwersalny to kompromis, który w specyficznych warunkach (np. kruszywa, skała) przegrywa z dedykowanymi profilami.
• "Wymieniam tylko zęby, a łyżka się kończy": Brak osłon krawędzi i piętek znacząco przyspiesza zużycie łyżki.
• "Nie trzymam spójnego systemu w flocie": Różne systemy mocowania i części magazynowe generują chaos serwisowy.

Kiedy warto standaryzować flotę na jeden system zębów?

Standaryzacja ma sens, gdy:

• Posiadasz kilka maszyn pracujących w podobnych aplikacjach.
• Chcesz skrócić czas przestojów na wymianach.
• Chcesz uprościć magazyn części.
• Potrzebujesz przewidywalnego kosztu na motogodzinę / tonę urobku.

Dla firm pracujących w kruszywach i kamieniołomach standaryzacja często jest jedną z najszybszych optymalizacji w obszarze utrzymania ruchu.

Dobór zębów pod Twoje warunki pracy

Aby dobrać uzębienie optymalnie, należy przygotować następujące informacje:

• Marka i model maszyny.
• Szerokość łyżki i typ krawędzi tnącej.
• Rodzaj dominującego materiału (kruszywo / skała / glina / rudy).
• Informacja, czy dominują udary.
• Priorytet: penetracja czy trwałość.

Na podstawie tych danych można dobrać profil zęba, rozmiar systemu oraz zestaw ochrony łyżki, aby osiągnąć najlepszy koszt całkowity eksploatacji (TCO) i stabilną wydajność w cyklu pracy.
