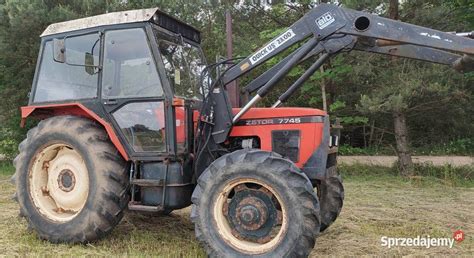

Podłączenie ładowacza czołowego, potocznie zwanego turem, do ciągnika Zetor 7745 wymaga zrozumienia specyfiki instalacji hydraulicznej ciągnika oraz wyboru odpowiedniej metody podłączenia. Niezależnie od konkretnego modelu Zetora, takiego jak Zetor 5211 czy Zetor 6320, ogólne zasady podłączenia hydrauliki oraz montażu pozostają podobne, choć szczegóły mogą się różnić.
Wprowadzenie do instalacji hydraulicznej ciągników Zetor
Wielu użytkowników ciągników Zetor, na przykład Zetor 5211, posiada trzy wyjścia hydrauliczne, które można wykorzystać do zasilania zewnętrznych odbiorników. Podobnie, ciągniki takie jak Zetor 6320, wymagają odpowiedniego schematu połączeń hydraulicznych dla ładowacza. Zrozumienie, jak działają te wyjścia oraz jak przepływa olej w systemie, jest kluczowe dla prawidłowego montażu i efektywnej pracy ładowacza czołowego.
Metody podłączenia ładowacza czołowego
Podłączenie do istniejących wyjść hydraulicznych
Jedną z najprostszych metod jest podłączenie ładowacza do istniejących szybkozłączy z tyłu ciągnika, na przykład tych służących do wywrotu przyczepy. Użytkownik, który posiadał ładowacz podłączony pod szybkozłącza od wywrotu, zgłaszał, że przeszkadzało mu to w niektórych pracach. Chociaż takie rozwiązanie jest szybkie w realizacji, często wiąże się z kompromisami, takimi jak blokowanie tylnych wyjść hydraulicznych lub mniejsza szybkość działania ładowacza z powodu ograniczonych przepływów i ciśnień. Często wpływa to również na brak precyzyjnej kontroli, gdyż oryginalny rozdzielacz ciągnika nie jest przystosowany do proporcjonalnej obsługi ładowacza.
Instalacja niezależnego rozdzielacza z joystickiem
Dla optymalnej pracy ładowacza czołowego, wielu użytkowników decyduje się na podłączenie osobnego rozdzielacza z joystickiem, np. typu Waryński, bezpośrednio w hydraulikę ciągnika. Celem jest osiągnięcie niezależnej kontroli i optymalnej wydajności. Poniżej przedstawiono szczegółowy opis takiej instalacji:

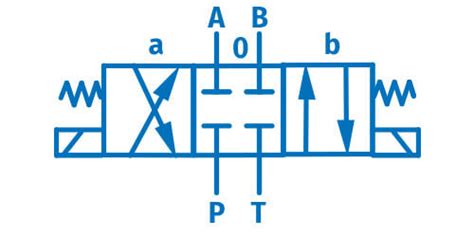

Schemat połączenia niezależnego rozdzielacza
W typowym scenariuszu, rozdzielacz ładowacza podłącza się w wyjście, które zasila drugi rozdzielacz od podnośnika. Aby to zrobić, w rurę zasilającą drugi rozdzielacz należy wstawić dwa trójniki. Do jednego z nich podłącza się zasilanie nowego rozdzielacza (np. Waryńskiego), a z drugiego odbiera powrót do reszty instalacji. Niektóre instalacje mogą wykorzystywać dodatkowe połączenie między trójnikami, aby zbalansować przepływy i ciśnienia.
Zarządzanie przepływem i ciśnieniem
Kluczowym aspektem jest zapewnienie, aby instalacja nowego rozdzielacza nie wpływała negatywnie na działanie innych elementów hydraulicznych, w szczególności podnośnika. Jak zauważył jeden z użytkowników, średnica rury zasilającej podnośnik jest często o wiele większa niż w rozdzielaczu, do którego wkręcone są dodatkowo nyple. Puszczenie całego oleju przez rozdzielacz ładowacza mogłoby znacząco wpłynąć na szybkość podnoszenia podnośnika. Aby temu zapobiec, konieczne jest takie zaprojektowanie układu, aby nie zmniejszyć zbytnio średnicy rury od podnośnika, a co za tym idzie, uniknąć wolniejszego podnoszenia podnośnika.
Zastosowanie tulei ciśnieniowej
W rozdzielacz typu Waryński zaleca się wkręcenie tulei ciśnieniowej. Jej zadaniem jest zapobieganie kierowaniu oleju bezpośrednio na przelew, co pozwala na utrzymanie odpowiedniego ciśnienia w układzie i prawidłowe działanie sekcji ładowacza. Instalacja taka powinna działać poprawnie, nawet przy połączeniach między trójnikami, pod warunkiem prawidłowego zaprojektowania przepływów.
Kluczowe aspekty techniczne i montażowe
Przy podłączaniu ładowacza czołowego do Zetor 7745 (lub innych modeli, takich jak Zetor 6320 z Turem 5 lub Zetor 5211 z ND5-018), zawsze należy zwrócić uwagę na kilka istotnych kwestii:
- Kompatybilność: Upewnij się, że ładowacz jest kompatybilny z modelem ciągnika.
- Instrukcja montażu: Poszukaj instrukcji montażu dla konkretnego modelu tura i ciągnika. Często zawierają one schematy połączeń hydraulicznych i wskazówki dotyczące podłączenia joysticka.
- Liczba sekcji: Rozważ, ile sekcji hydraulicznych potrzebuje ładowacz (np. podnoszenie/opuszczanie, ruch łyżki, chwytak). Niezależny rozdzielacz powinien mieć odpowiednią liczbę sekcji.
- Ciśnienie i przepływ: Sprawdź parametry ciśnienia i przepływu oleju wymagane przez ładowacz oraz te, które może zapewnić hydraulika ciągnika.
- Bezpieczeństwo: Wszystkie połączenia hydrauliczne muszą być szczelne i wykonane z odpowiednich materiałów, aby zapewnić bezpieczeństwo pracy.
Prawidłowe podłączenie ładowacza czołowego do ciągnika Zetor 7745 gwarantuje efektywną i bezproblemową pracę, zwiększając wszechstronność maszyny w gospodarstwie.
