Diagnostyka maszyn rolniczych, takich jak JCB Fastrac, jest kluczowa dla utrzymania ich sprawności i efektywności. Właściwa lokalizacja i użycie złącza diagnostycznego pozwala na szybkie identyfikowanie problemów oraz przeprowadzanie niezbędnych modyfikacji. W niniejszym artykule przyjrzymy się bliżej złączom diagnostycznym w maszynach JCB Fastrac, ich typom, zastosowaniom oraz specyfice diagnostyki.
Lokalizacja złącza diagnostycznego w JCB Fastrac
W przypadku ciągnika JCB Fastrac złącze diagnostyczne, często służące do pomiaru ciśnienia, znajduje się zwykle pod kabiną, z lewej strony, przykręcone do skrzyni biegów. Do tego złącza prowadzą dwa węże i jedna cewka (zawór proporcjonalny). Jest to kluczowy punkt dostępu do systemu diagnostycznego maszyny.
Rodzaje i zastosowanie złącz diagnostycznych
Męskie przyłącze diagnostyczne do układów hydraulicznych
Męskie przyłącze diagnostyczne jest przeznaczone do szybkiego i bezpiecznego pomiaru ciśnienia w układach hydraulicznych maszyn JCB. Standardowy gwint 1/4" BSP umożliwia jego montaż w blokach zaworowych, pompach oraz liniach sterujących. Jest ono kompatybilne z modelami Teletruk: TLT 20, 25, 30.
Ważne wskazówki techniczne dotyczące przyłączy hydraulicznych:
- Przed każdym podłączeniem przewodu pomiarowego należy dokładnie oczyścić gniazdo złącza z pyłu i błota, aby uniknąć wprowadzenia zanieczyszczeń do układu hydraulicznego.
- Po zakończeniu pomiarów upewnij się, że kapturek ochronny został założony i dokręcony - zapobiega to korozji wewnętrznego zaworu zwrotnego i chroni przed przypadkowym wyciekiem.
Złącza do diagnostyki elektronicznej (ECU)

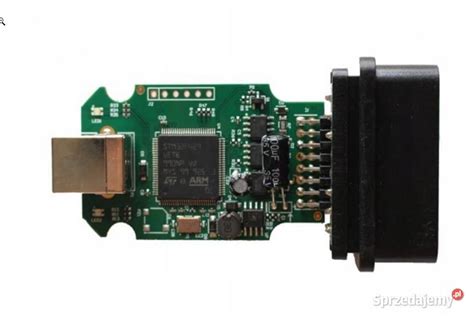

W nowszych modelach JCB Fastrac, a także w koparko-ładowarkach i innych maszynach, do diagnostyki elektronicznej silnika i innych systemów (ECU) używa się specjalistycznych interfejsów, takich jak Data Link Adapter wraz z oprogramowaniem Service Master. W modelach 3CX z 2004 roku obecne jest złącze do PSIONA z innym oprogramowaniem, natomiast w starszych modelach, np. 3CX z 1987 roku, złącze może być nieobecne. Interfejs diagnostyczny JCB służy do szybkiego i skutecznego wyszukiwania usterek, sprawdzania standardów konserwacji, sprawdzania, czy maszyna nie była nadużywana, przeglądania i zmiany danych konfiguracyjnych maszyny, oraz flashowania ECU z odpowiednimi plikami danych. Można również resetować godziny EMS, edytować ograniczniki prędkości i korzystać z innych funkcji wymagających specjalnego odblokowania.
System diagnostyki i zarządzania silnikiem (EMS) w Fastrac
W ciągnikach JCB Fastrac, szczególnie w nowoczesnych seriach 4000, zastosowano zaawansowany system zarządzania i diagnostyki silnika EMS (Electronic Monitoring System). System ten stale monitoruje skuteczność działania wszelkich funkcji, co pozwala operatorowi i serwisantowi na natychmiastową identyfikację występujących problemów. Dzięki temu możliwe jest utrzymanie dużej żywotności silnika, a także optymalizacja interwałów wymiany oleju i filtrów.
Technologia komunikacji między silnikiem a skrzynią biegów CAN-BUS zapewnia sprawne i szybkie przełączanie biegów pod obciążeniem, bez konieczności użycia pedału sprzęgła, zarówno w automatycznych, jak i ręcznych trybach zmiany biegów.
Narzędzia i oprogramowanie diagnostyczne
JCB Service Master
JCB Service Master to aplikacja typu brama, która umożliwia połączenie wielu aplikacji wsparcia pojazdów za pomocą jednego interfejsu. Działa jako narzędzie graficzne do wybierania pojazdu docelowego i uruchamiania określonej aplikacji narzędzia serwisowego. JCB Service Master zapewnia również wielojęzyczne narzędzie do edycji, które umożliwia tłumaczenie poszczególnych ciągów tekstowych dla wszystkich aplikacji JCB. Najnowsza wersja (2024) jest dostępna w języku angielskim.
Funkcje elektronicznego narzędzia serwisowego JCB:
- Odczytuje kody usterek i klasyfikuje je według ważności.
- Kalibruje, parametryzuje ECM i bloki programowe.
- Przeprowadza upuszczające interwały serwisowe.
- Kompatybilny z oprogramowaniem JCB Service Master 4 (2019).
- Współpracuje z protokołem CAN w systemie OBD II.
- Zawiera instrukcje użytkowania, naprawy i diagnostyki pojazdów z silnikami JCB oraz Isuzu, Deutz, Cummins.
- Oferuje pełne oryginalne instrukcje napraw i serwisowe oraz biuletyny JCB.
- Dostęp do części zamiennych JCB na wszystkie rynki.
- Umożliwia programowanie parametrów specjalnych (wymaga oddzielnego zamówienia).
- Obsługiwane języki: angielski, niemiecki, hiszpański, francuski, włoski, portugalski.
Obsługiwane modele i silniki
Narzędzie serwisowe JCB obsługuje szeroki zakres modeli rolniczych, konstrukcyjnych i odpadowych, a także silników Dieselmax, Dieselmax 672, Ecomax oraz Kohler TCR. Wśród obsługiwanych maszyn są:
Modele rolnicze:
- Ciągniki Fastrac (Serie 2000-3000, 3000 Series 2, 3000 Series 3, 3000 Series 4, 7000 Series, 8250 Series 1, 8250 Series 2, 8000 Series 3)
- Ładowarki teleskopowe (2007-, 2007+, Tier 4, 525-60 Compact Loadall)
- Koparki kołowe (duże, duże 2012+, kompaktowe (CWLS poziomu 4), średnie (411, 413, 417, 418S poziomu 4i))
- Telemastery (TM180/220, TM310, TM320)
Modele konstrukcyjne:
- Koparko-ładowarki
- Maszyny AMS/DECU (gąsienicowe (JS/JZ/JZ70), kołowe)
- Koparki kompaktowe (Mini/Midi) (801-8065, 8080-8085, 65R1-86C1)
- Ładowarki teleskopowe (2007-, 2007+, Tier 4, 525-60 Compact Loadall)
- Ładowarki o sterowaniu burtowym (roboty, inne), ciężarówki teleskopowe (poziom 4)
- Koparki kołowe (duże, duże 2012+, kompaktowe (poziom 4 CWLS), średnie (411, 413, 417, 418S poziom 4i))
- Telemastery (TM180/220, TM310, TM320)
- Wozidła przegubowe, zagęszczarki wibracyjne (Tier 3, Interim Tier 4, VMT380/430)
- Terenowe wózki widłowe (Tier 2/3 RTFL, Tier 4 RTFL)
- Teletruks (Tier 4)
Modele odpadowe:
- Ładowarki teleskopowe (poziom 3, poziom 4)
Silniki:
- Dieselmax i Dieselmax 672 (IPU, baza OEM, napęd G)
- Ecomax (IPU, podstawa OEM, napęd G), silnik Kohler TCR
Zestaw diagnostyczny
Typowy zestaw diagnostyczny dla maszyn JCB obejmuje:
- Interfejs Diagnostyczny JCB
- Kabel USB
- 9-pinowy adapter Deutscha
- 6-pinowy kabel
- Laptop (np. Lenovo) z zainstalowanym oprogramowaniem Service Master (najnowsza wersja)
Chip tuning i modyfikacje oprogramowania
Modyfikacja oprogramowania sterownika silnika (chip tuning) w pojazdach JCB Fastrac 8xxx Tier 3 (2005 - 2011), np. 8250 - 8.3 V6 261 KM 192 kW, oraz JCB Fastrac 3xxx Tier 2 (2002 - 2006) 3190 - 5.9 V6 194 KM 143 kW, odbywa się poprzez złącze diagnostyczne samochodu lub bezpośrednio sterownika silnika. Modyfikacje te mają na celu nie tylko zwiększenie mocy i momentu obrotowego, ale przede wszystkim optymalizują oprogramowanie silnika, co może również prowadzić do spadku zużycia paliwa o 5 do 10%.
Proces modyfikacji:
- Odczytanie oryginalnego oprogramowania ze sterownika silnika.
- Modyfikacja odczytanego oprogramowania w sposób bezpieczny dla pojazdu i spełniający wymagania klienta.
- Wgranie zmodyfikowanego pliku do sterownika pojazdu.

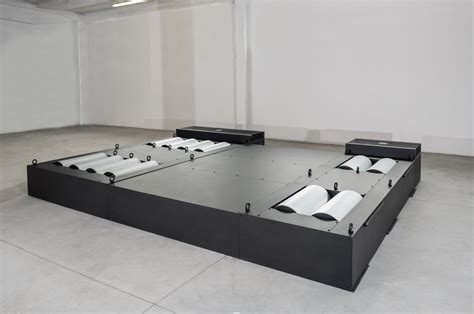

- Sprawdzenie osiągów pojazdu na hamowni podwoziowej.
Fabryka celowo obniża osiągi silnika, aby zabezpieczyć go przed awarią wynikającą z niewłaściwej eksploatacji (np. złej jakości paliwo, zaniedbania w wymianie materiałów eksploatacyjnych). Firmy oferujące chip tuning podkreślają, że ich modyfikacje są indywidualne, nie używają "gotowców" i są wykonywane z użyciem legalnego oprogramowania.
