Złącza obrotowe, zwłaszcza hydrauliczne, odgrywają kluczową rolę w wielu procesach przemysłowych, umożliwiając niezawodny transfer oleju hydraulicznego oraz innych mediów między stacjonarnymi i obracającymi się częściami maszyn. Są one niezbędne w maszynach budowlanych i górniczych, rolnictwie, przemyśle wytwórczym, a także w energetyce wiatrowej i sektorze morskim.
Podstawowe działanie hydraulicznych złączy obrotowych
Hydraulika wykorzystuje płyny pod ciśnieniem (olej hydrauliczny) do generowania ruchów mechanicznych. Technologia ta jest szeroko wykorzystywana w zastosowaniach przemysłowych i mobilnych, ponieważ umożliwia uzyskanie dużych sił i precyzyjnych ruchów. Hydrauliczne złącza obrotowe są kluczowe dla przenoszenia oleju hydraulicznego między stacjonarnymi i obracającymi się częściami maszyn. W przeciwieństwie do elektrycznych pierścieni ślizgowych, które są używane głównie do przenoszenia mocy i sygnałów, złącza obrotowe umożliwiają bezpieczny i szczelny przepływ płynów hydraulicznych.
Wielokanałowe wersje przepustów są szczególnie odpowiednie nie tylko do przesyłania świeżego oleju hydraulicznego, ale także do zwracania zużytego oleju powrotnego do zbiornika przewidzianego do tego celu w tym samym komponencie. Pozwala to zaoszczędzić miejsce i koszty. W przemyśle powrót płynów hydraulicznych jest złożonym procesem, szczególnie pod wysokim ciśnieniem. Hydrauliczne złącza obrotowe umożliwiają nie tylko dostarczanie oleju hydraulicznego do obracających się elementów, ale także powrót oleju wyciekowego i oleju powrotnego do zbiornika oleju hydraulicznego. Umożliwia to ciągły obrót o 360 stopni górnych i dolnych części maszyny bez zakłóceń.
Zastosowania złączy obrotowych
Złącza obrotowe są wykorzystywane w szerokim spektrum branż:
- Maszyny budowlane i górnicze: Stosowane w koparkach, dźwigach i innych ciężkich maszynach (np. wiertnice) do kierowania energii hydraulicznej do obracających się części wymaganych do podnoszenia i kopania. W koparkach kołowych pneumatyczne złącza obrotowe są często używane do przesyłania sprężonego powietrza, podczas gdy płyny hydrauliczne do układów hamulcowych i kierowniczych są przepuszczane w tym samym czasie.
- Przemysł produkcyjny: W procesach produkcyjnych złącza obrotowe są wykorzystywane w obrabiarkach i systemach produkcyjnych do obsługi hydraulicznych urządzeń zaciskowych i napędów.
- Energia wiatrowa: W turbinach wiatrowych złącza obrotowe umożliwiają transfer oleju hydraulicznego w celu sterowania regulacją łopat wirnika i układami hamulcowymi.
- Przemysł morski i offshore: Stosowane w układach hydraulicznych na statkach i platformach wiertniczych.
- Pojazdy: W samochodach ciężarowych czy wozach strażackich służą do przesyłania cieczy hydraulicznych do ruchomych części, takich jak ramiona żurawi czy mechanizmy kierownicze.
Złącza obrotowe w wiertnicach

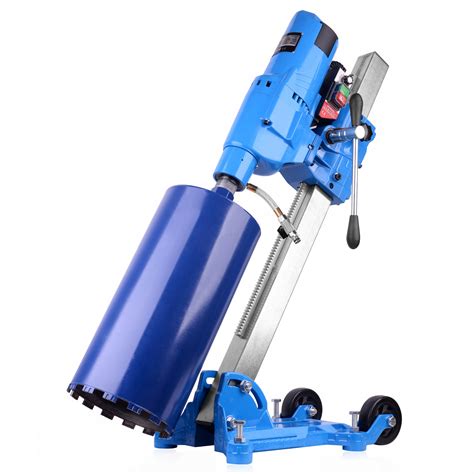

Wiertnice, podobnie jak inne maszyny budowlane, wykorzystują złącza obrotowe do przesyłania cieczy hydraulicznych do ruchomych ramion, ramion dźwigowych, ramion sterujących, układów napędowych i innych ruchomych części. Są one kluczowe dla precyzyjnego i efektywnego działania tych maszyn.
Charakterystyka i budowa złączy obrotowych

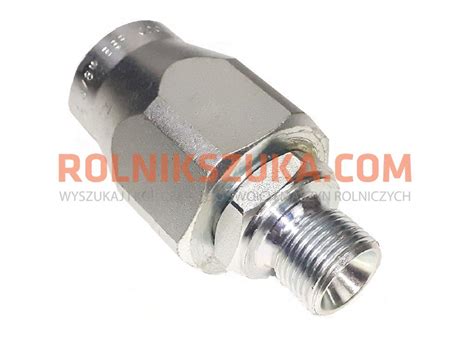

Złącza obrotowe do płynów pod ciśnieniem, takich jak płyn hydrauliczny, wymagają materiałów odpornych na korozję i odpowiednich do stosowania z olejem. Wysokiej jakości uszczelki są niezbędne, aby zapobiec wyciekom i wydłużyć żywotność komponentów. W zastosowaniach wysokociśnieniowych muszą one być w stanie wytrzymać ciśnienie robocze i temperatury.
Materiały i rozmiary przyłączy
Materiał obudowy złączy obrotowych jest wybierany w porozumieniu z klientami - od aluminium po stal nierdzewną, dostępne są liczne opcje, w tym ich kombinacje. Standardowe rozmiary przyłączy to: M5, 1/8″, ¼”, 3/8″, ½”, 5/8″, 1″, 1¼”. Możliwe jest również dostosowanie kołnierza wirnika lub wirnika do wymiarów i wzorów otworów maszyny.
Wały drążone
Szeroka gama wałów drążonych jest dostępna dla złączy obrotowych, co zwiększa ich wszechstronność w różnych aplikacjach.
Wielokanałowe złącza obrotowe
Wielokanałowe przepusty obrotowe umożliwiają jednoczesną transmisję różnych mediów, mocy, danych i sygnałów - takich jak olej hydrauliczny, woda, sprężone powietrze i Profibus - z systemu stacjonarnego do obrotowego.
- Maszyny budowlane i górnicze: Zasilają mechanizmy obrotowe i osie obrotowe jednocześnie olejem hydraulicznym i sygnałami elektrycznymi, umożliwiając sterowanie i monitorowanie funkcji maszyny.
- Rolnictwo: Umożliwiają jednoczesne zasilanie ciągników i kombajnów olejem hydraulicznym do osprzętu i sprężonym powietrzem do systemów kontroli ciśnienia w oponach.
- Przemysł produkcyjny: W zakładach produkcyjnych mogą przesyłać olej hydrauliczny do urządzeń mocujących i wodę chłodzącą do obrabiarek.
- Turbiny wiatrowe: Przesyłają jednocześnie olej hydrauliczny do regulacji łopat wirnika i sygnały elektryczne do monitorowania parametrów systemu.
- Przemysł morski i przybrzeżny: Łączą przesył oleju hydraulicznego do dźwigów i wciągarek ze sprężonym powietrzem do systemów sterowania.
Wyzwania projektowe i innowacje
Precyzyjne oddzielenie różnych kanałów mediów i zużycie uszczelek stanowią największe wyzwania projektowe. Obrót pomiędzy wewnętrzną i zewnętrzną obudową prowadzi do ciągłego tarcia. W zastosowaniach, gdzie wymagana jest absolutna szczelność, zużycie gumowych pierścieni na plastiku lub aluminium jest czynnikiem ograniczającym żywotność komponentu.
Tajemnica sukcesu tkwi w stosowaniu odciążonych uszczelnień mechanicznych. Na przykład w pneumatycznych lub hydraulicznych przepustach obrotowych zapewniają one, że na uszczelnienia działają tylko siły uruchamiające i przywracające, a nie pełne ciśnienie robocze, co prowadzi do znacznego wydłużenia żywotności. Dodatkowo oferowane są różne materiały pierścieni uszczelniających, takie jak ceramika, grafit lub węglik krzemu, aby optymalnie spełnić specyficzne wymagania klientów.
RotarX i LTN: Innowacyjne rozwiązania
RotarX oferuje ponad 50 000 różnych opcji konfiguracji, precyzyjnie dostosowując produkty do specyficznych wymagań procesów. Technika napędowa do kompleksowych zastosowań przemysłowych i zastosowań związanych z bezpieczeństwem stanowi rdzeń asortymentu produktów. Wszystkie produkty mogą być indywidualnie dopasowane do zastosowań, aby zaoferować wartość dodaną.
Firma LTN wykorzystuje materiały i metody kontaktowania, które sprawdziły się przez wiele lat. Technologia ta jest stosowana wyłącznie w połączeniu z najwyższej jakości materiałami stojana (statora) i wirnika (rotora). Dzięki wieloletniemu doświadczeniu możliwe jest indywidualne dostosowanie żywotności w porozumieniu z klientem.
Złącza obrotowe LTN nie wymagają smarowania w ciągu ich żywotności i zazwyczaj nie mają limitu czasowego działania.
Złącze obrotowe SX – przepływ mediów
Monitorowanie stanu i konserwacja
Ciągłe ruchy oscylacyjne skracają żywotność złączy obrotowych i powinno się ich unikać. Jeśli w aplikacji nie da się wyeliminować takich ruchów, zaleca się regularne obroty złącza w zakresie 360 stopni, o ile to możliwe. Ze względu na zastosowaną technologię pierścienie ślizgowe podlegają w pewnym stopniu zużyciu materiału. Nieoczekiwana awaria pierścienia ślizgowego może wywołać kłopotliwe konsekwencje. Dlatego firma LTN opracowała system monitorowania stanu pierścieni ślizgowych (ADSR), dzięki któremu możliwe jest wczesne wykrywanie usterek, a tym samym uniknięcie niespodziewanych awarii.
LTN dostarcza części zamienne do złączy obrotowych, jednak w niektórych przypadkach naprawa może być nieuzasadniona. Możliwość naprawy jest rozstrzygana indywidualnie, w zależności od stanu konstrukcji pierścienia ślizgowego. Modele SC012, SC020 i SC040 nie posiadają wsparcia momentu obrotowego.
Typy złączy obrotowych: bębnowe vs. "pankejk"
Każdy inżynier i konstruktor słyszał o elektrycznych złączach obrotowych i wie, jak te elektromechaniczne urządzenia ułatwiają przenoszenie mocy i innych sygnałów elektrycznych z części stacjonarnej (stojana) do części ruchomej (wirnika) i odwrotnie. Slipringi poprawiają wydajność, upraszczają obsługę i eliminują ryzyko uszkodzenia przewodów w każdym systemie elektromechanicznym, który wymaga obrotu podczas przesyłania mocy lub danych.
Złącza obrotowe bębnowe
Różnica między tymi dwoma konstrukcjami polega głównie na rozmieszczeniu obwodów, które w przypadku slipringów typu bębnowego są ułożone jeden na drugim. Technologia transmisji sygnałów w złączach bębnowych opiera się na przewodzeniu za sprawą szczotek węglowych lub szczotek z włókna - zarówno pojedynczych (single fiber) jak i zwielokrotnionych (multi fiber).
Jeśli chodzi o konfigurację, bębnowe pierścienie ślizgowe mają centralnie obracający się wał, który utrzymuje poszczególne pierścienie stykowe. Szczotki mogą mieć postać podkładek, włókien lub pierścieni walcowych, ale szczotka na pierścieniu jest najpopularniejszą konfiguracją. Złącze obrotowe składa się z pojedynczych pierścieni, które można montować niezależnie, tworząc różne konfiguracje, umożliwiając konstruktorom dostosowanie slipringów do konkretnych wymagań aplikacji. Kolejną zaletą bębnów jest ich prosta konstrukcja, która pozwala na większe tolerancje mechaniczne w ustawieniu szczotek, co ułatwia montaż. Dłuższa żywotność, która zazwyczaj wynika z prostoty nakładania powłoki galwanicznej (w porównaniu z wariantami typu „pankejk”) jest również ich cechą. Większość slipringów działa przy kilkuset obrotach na minutę, a warianty o dużej prędkości oferują do kilku tysięcy obrotów na minutę. Istnieje ścisła zależność między prędkością a zużyciem, ale ważnym czynnikiem jest tu również średnica slipringa. Bębnowe elektryczne złącza obrotowe mogą przenosić tysiące amperów prądu przy użyciu szczotek węglowych - to znacznie więcej niż slipringi typu „pankejk”.
Złącza obrotowe typu „pankejk”
Złącza obrotowe typu „pankejk” skonstruowane są z dwóch okrągłych płytek PCB, z których jedna zawiera koncentryczne ścieżki pierścieniowe przypominające płytę winylową, a druga szczotki pasujące do pierścieni. Podstawowym czynnikiem różniącym slipringi typu „bęben” od slipringów typu „pankejk” jest to, że punkty transmisji w tych drugich nie są liniowe, tylko pionowe względem osi obrotu. To sprawia, że mają one niski profil, wynoszący zwykle kilka milimetrów wysokości. Kolejną istotną zaletą złączy obrotowych typu „pankejk” jest ich skalowalność. Ten typ złączy jest idealny do stosowania w aplikacjach o ograniczonej przestrzeni, takich jak roboty i coboty, a także w wielu systemach nieprzemysłowych.
Złącza obrotowe typu „pankejk” mają też wady. Na przykład, konieczność zachowania niskiego profilu wymaga użycia szczotek o ograniczonej długości. Kolejną wadą jest to, że złącza typu „pankejk” mogą zazwyczaj przesyłać tylko około 10-15 A, ponieważ szerokość pierścienia jest ograniczona, co ogranicza również prąd znamionowy. W konsekwencji te typy złączy lepiej nadają się do przesyłania sygnałów, a nie mocy. Ponieważ mają one dość szeroką konstrukcję, płaskie złącza obrotowe są mniej odpowiednie dla wysokich prędkości obrotowych. Przy dużych prędkościach siła odśrodkowa i wibracje wzrastają tak bardzo, że „pankejki” mogą ulec uszkodzeniu, dlatego większość z nich jest ograniczona do maksymalnej prędkości około 300 obr/min, mają też mniejszą liczbę obwodów. Ograniczenia te sprawiają, że nie nadają się one do szybkich aplikacji, takich jak flowpacki i owijarki.
Czynniki wyboru typu złącza obrotowego
Przy wyborze między złączem obrotowym typu bębnowego i złączem typu „pankejk” należy brać pod uwagę nie tylko rozmiar i wymagania projektu. Wysoka przewodność elektryczna charakteryzuje slipringi wykonane z metali szlachetnych. Innym ważnym kryterium wyboru jest funkcjonalność: innymi słowy - zawsze należy wybierać złącze obrotowe do przesyłania mocy, danych lub obu rodzajów sygnałów. Transmisja danych wymaga mniejszej mocy. W przypadku jednoczesnej transmisji danych i mocy, wymagana jest większa liczba obwodów. Każda aplikacja jest oczywiście inna, więc aby podjąć właściwą decyzję dotyczącą typu złącza obrotowego, należy zasięgnąć porady eksperta.
Dane cyfrowe mogą być przesyłane z prędkością do 10 Gbit/s, w zależności od rodzaju konstrukcji i wielkości złącza.
