Rozdzielacze i złącza w opryskiwaczach rolniczych

Współczesne opryskiwacze rolnicze coraz częściej posiadają na wyposażeniu rozdzielacz z zaworem stałociśnieniowym. Jest to urządzenie, które umożliwia utrzymanie nastawionego wcześniej ciśnienia na stałym poziomie, niezależnie od liczby wyłączanych sekcji. Dzięki tej funkcji nie wzrasta ciśnienie na rozpylaczach w pracującej sekcji opryskiwacza w sytuacji wyłączenia jednej lub więcej sekcji, np. na uwrociu. Rozdzielacze z zaworem stałociśnieniowym są coraz tańsze i stają się standardem w nowoczesnym rolnictwie.

Prawidłowa regulacja zaworu stałociśnieniowego

Często można zauważyć, że prawidłowe wyregulowanie tego typu zaworu sprawia użytkownikom trudności. Problemy te często wynikają z niezaznajomienia się z instrukcją obsługi lub wręcz lekceważenia jej zapisów. Rolnicy nierzadko uważają, że zawór nie działa prawidłowo lub że nie da się go wyregulować. Głównymi błędami podczas nastaw jest regulacja wszystkich sekcji jednocześnie lub regulacja sekcji pracujących, a nie, jak powinno być prawidłowo, tych zamkniętych. Taka regulacja nic nie daje i nie przynosi oczekiwanych efektów.

Procedura prawidłowej regulacji

Aby zawór działał prawidłowo i nie było zmian ciśnienia w układzie w momencie wyłączania poszczególnych sekcji, należy przeprowadzić prawidłową regulację. Kluczowe jest wyregulowanie każdej sekcji oddzielnie po przełączeniu jej w pozycję „zamkniętą”, nigdy odwrotnie.

Poniżej przedstawiono kroki prawidłowej regulacji:

1. Przygotowanie opryskiwacza: Opryskiwacz powinien być połączony z ciągnikiem i napełniony wodą.
2. Ustawienia początkowe: Włączamy opryskiwanie na wszystkich sekcjach. Mieszadło powinno pracować, a rozwadniacz powinien być wyłączony. Obroty ciągnika i ciśnienie nastawiamy takie, jak podczas zabiegu opryskiwania.
3. Regulacja pierwszej sekcji: Następnie zamykamy pierwszą sekcję i obserwujemy manometr.
4. Korekta ciśnienia: Jeżeli ciśnienie zmieniło się, należy je doprowadzić do wartości poprzedniej, kręcąc małym pokrętłem na tej sekcji, którą wyłączyliśmy. Kręcąc w lewo, zmniejszamy ciśnienie, w prawo - zwiększamy. Należy to robić niewielkimi ruchami, ponieważ często w tańszych zaworach gwint na pokrętle ma duży skok, i przekręcając nawet o niewielki kąt, następuje znaczna zmiana ciśnienia, co utrudnia regulację.
5. Weryfikacja: Po wyregulowaniu kilkakrotnie włączamy i wyłączamy daną sekcję, sprawdzając, czy pomimo manipulowania przełącznikiem ciśnienie pozostaje na niezmienionym poziomie. W razie potrzeby można doregulować.
6. Regulacja kolejnych sekcji: Gdy wyregulujemy pierwszą sekcję, należy przeprowadzić regulację na kolejnych w ten sam sposób. Należy to robić pojedynczo, regulując pokrętłami tych sekcji, które zamykamy.

W najtańszych, najprostszych zaworach nie należy oczekiwać precyzyjnej regulacji - jednak wyregulowanie tego zaworu jest możliwe. Należy zaakceptować pewną odchyłkę, która wynika z konstrukcji danego zaworu.

Złącza do opryskiwaczy - klucz do efektywności

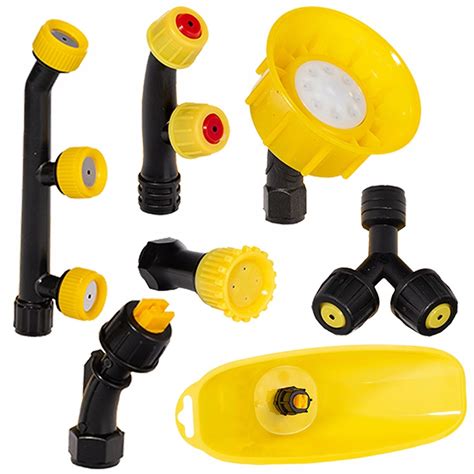

Złącza do opryskiwacza to nieodłączne elementy wszystkich instalacji hydraulicznych w rolniczych systemach sterujących pracą spryskiwaczy. To właśnie od nich zależy w dużej mierze szczelność oraz związana z nimi bezawaryjność i wydajność całego układu. Są to niepozorne, ale bardzo istotne elementy układu hydraulicznego. Odpowiednio dobrane i zamontowane gwarantują szczelność systemu, co przekłada się na efektywność pracy i minimalizuje ryzyko strat cieczy roboczej.

Rodzaje złączy ze względu na funkcję

Złącza do opryskiwaczy można podzielić między innymi ze względu na ich funkcję. Najczęściej spotykane rodzaje to:

• Proste: Służą one do łączenia prostych odcinków przewodów. Ich konstrukcja jest prosta, a zadaniem jest zapewnienie szczelnego połączenia.
• Kątowe: Te zaś pozwalają na zmianę kierunku przewodu pod kątem prostym. Dzięki nim można prowadzić przewody w trudno dostępnych miejscach, optymalizując układ hydrauliczny.
• Trójniki: Umożliwiają podział strumienia cieczy roboczej na co najmniej dwa kierunki. Są niezbędne przy tworzeniu bardziej złożonych układów, na przykład z sekcjami lub dodatkowym wyposażeniem.
• Szybkozłącza: Ułatwiają szybkie łączenie i rozłączanie przewodów. Są szczególnie przydatne przy częstych zmianach konfiguracji opryskiwacza.
• Złączki specjalistyczne: Obejmują różnorodne elementy, takie jak króćce pompy, króćce sekcji, nakrętki mocujące, oringi uszczelniające, wkładki zaworu na wąż, czy złączki dwuskrętne.

Różnorodność złączy pozwala na dostosowanie ich do indywidualnych potrzeb każdego urządzenia.

Materiały używane do produkcji złączy

Złącza do opryskiwacza produkuje się z różnych materiałów, najczęściej z tworzyw sztucznych lub metali. Każdy z nich ma swoje wady i zalety.

• Tworzywa sztuczne: Charakteryzują się dobrą odpornością na korozję i łatwością w obróbce. Najczęściej stosuje się je do produkcji złączek do mniejszych opryskiwaczy. Specjalny rodzaj tworzyw sztucznych wykorzystywany w rolnictwie cechuje się przede wszystkim odpornością na chemikalia, azot, proces starzenia oraz na zmiany temperatury. Ponadto radzą sobie one z wysokimi ciśnieniami, co jest niezwykle ważne podczas nawożenia.
• Metale: To zazwyczaj stal nierdzewna lub mosiądz. Są one bardziej wytrzymałe i odporne na wysokie ciśnienie, ale również cięższe i droższe.

Kryteria wyboru złączy do opryskiwaczy

Wybór odpowiednich elementów ma istotne znaczenie dla efektywności i bezpieczeństwa pracy. Na co jeszcze zwrócić uwagę przy wyborze złączy do opryskiwaczy?

• Średnica: Muszą być one dopasowane do średnicy przewodów, aby zapewnić szczelność połączenia.
• Ciśnienie robocze: Elementy tego typu powinny skutecznie opierać się ciśnieniu panującemu w układzie hydraulicznym opryskiwacza, a nawet wyższemu.
• Materiał wykonania: Wybór materiału zależy od warunków pracy urządzenia i rodzaju stosowanych cieczy roboczych. Instalacja opryskiwacza jest mocno narażona na zanieczyszczenia, uszkodzenia mechaniczne oraz naprężenia w trudnych warunkach pracy panujących na areałach uprawnych. Dlatego tak istotne jest, aby złącza były jak najlepszej jakości, co pomoże im znosić nawet bardzo trudne warunki terenowe i prowadzić bezawaryjne spryskiwanie.
• Rodzaj gwintu: Złącza mogą mieć różne rodzaje gwintów (metryczny, calowy), dlatego ważne jest, aby dobrać kompatybilne elementy.

Zawsze warto zainwestować w złącza dobrej klasy, aby zapewnić długotrwałą i bezawaryjną pracę opryskiwacza.
