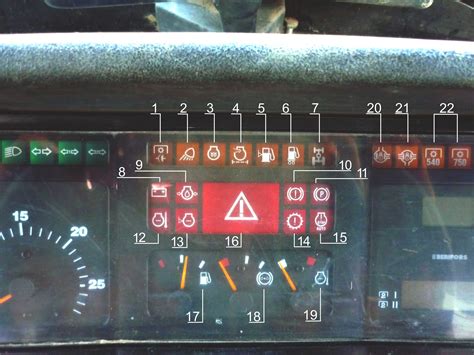

W nowoczesnych pojazdach ciężkich, w tym wozidłach i maszynach budowlanych CAT, deska rozdzielcza to znacznie więcej niż tylko prędkościomierz i obrotomierz. Stanowi ona centrum wczesnego ostrzegania przed awariami, dostarczając kluczowych informacji kierowcy, właścicielowi floty i warsztatowi.
Dla kierowcy świecąca lampka i komunikat to sygnał o potencjalnym problemie. Dla właściciela floty oznacza to możliwość uniknięcia kosztownego postoju poprzez kontrolowaną wymianę konkretnej części. Dla warsztatu jest to wskazówka, gdzie rozpocząć diagnozę. Dobrze zinterpretowane kontrolki pozwalają odróżnić sytuację "STOP, laweta" od "dojechać do bazy i zaplanować naprawę", powiązać kontrolkę z kodem błędu i realną przyczyną, a także przygotować się na wymianę konkretnych podzespołów.
Kolory Kontrolek w Pojazdach Ciężkich - Przewodnik
Czerwone Kontrolki - Natychmiastowy STOP i Zagrożenie
Czerwona kontrolka - niezależnie od tego, czy dotyczy silnika, hamulców, pneumatyki czy ładowania - oznacza: „Zatrzymaj się możliwie szybko w bezpiecznym miejscu - dalsza jazda może zniszczyć podzespoły lub zagrozić bezpieczeństwu.”
Najczęściej dotyczy:
- ciśnienia oleju w silniku,
- temperatury cieczy chłodzącej / przegrzania,
- układu hamulcowego i pneumatyki (niskie ciśnienie),
- ładowania alternatora,
- poważnych błędów skrzyni biegów.

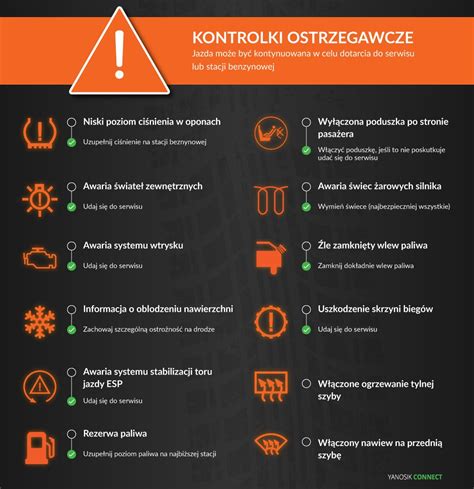

Żółte / Pomarańczowe Kontrolki - Serwis Wymagany, Ale Bez Paniki
Żółta kontrolka informuje, że system pracuje w trybie awaryjnym lub z ograniczoną sprawnością. Jest to sygnał, którego nie wolno ignorować, ale nie zawsze wymaga natychmiastowego wezwania lawety. To moment na zaplanowanie diagnostyki i przygotowanie niezbędnych części.
Usterka dotyczy najczęściej:
- emisji spalin,
- elektroniki,
- czujników,
- układów ABS/EBS, ESP,
- układu doładowania (turbo, VTG, BPV),
- skrzyni biegów.
Zielone, Niebieskie, Białe Kontrolki - Informacja o Statusie
Te kontrolki informują zazwyczaj o aktywnych światłach (mijania, drogowe, przeciwmgielne), włączonych funkcjach (tempomat, retarder, asystenci) lub trybach jazdy. Problem zaczyna się wtedy, gdy znikają „zielone” statusy, a pojawiają się żółte lub czerwone ostrzeżenia.
Od Kontrolki do Kodu Błędu - Proces Diagnostyczny
Sama kontrolka na desce rozdzielczej to dopiero pierwszy krok w procesie diagnostycznym. Typowy schemat diagnozy to:
- Lampka na desce - kolor + piktogram (silnik, DPF, AdBlue, hamulec, skrzynia, turbina, akumulator).
- Komunikat tekstowy - np. „Usterka układu oczyszczania spalin”, „Usterka skrzyni biegów”, „Mało mocy - układ doładowania”.
- Kod błędu z testera - szczegółowa informacja o przyczynie.
Najczęstsze Układy Powodujące Zapalenie Się Żółtej Kontrolki w Pojazdach CAT i Maszynach Ciężkich
Zaawansowane sterowanie maszynami w ładowarkach gąsienicowych Cat® Skid Steer i kompaktowych ładowarkach gąsienicowych | Poczuj różnicę
Układ Emisji Spalin (EGR, DPF, AdBlue/SCR)
Usterki w układzie emisji spalin często objawiają się żółtą kontrolką silnika lub dedykowanymi kontrolkami DPF/AdBlue. Niezdiagnozowane problemy w tej sekcji mogą prowadzić do znacznych strat finansowych dla floty.

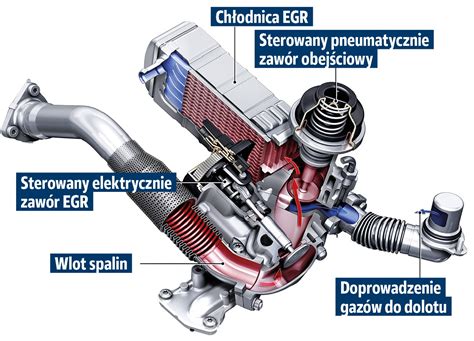

EGR i Chłodnice EGR - Klasyka Żółtej Kontrolki Silnika
Objawy: żółta kontrolka silnika, komunikaty o emisji spalin / recyrkulacji, spadek mocy, dymienie, nierówna praca, ubytek płynu chłodniczego.
Błędy: „EGR flow insufficient/excessive”, „EGR position fault”.
Przyczyny: zacięty, zakoksowany zawór EGR; nieszczelna/pęknięta chłodnica EGR (spaliny przedostają się do układu chłodzenia, płyn znika, sterownik zgłasza nieprawidłową emisję).
Części: zawór EGR (nowy/regenerowany), chłodnica EGR, uszczelki i elementy montażowe.
DPF - Filtr Cząstek Stałych, Który Nie Lubi Krótkich Tras
Objawy: żółta kontrolka DPF, komunikaty „DPF full”, „Regeneration required”.
Błędy: „DPF soot level too high”, „DPF regeneration not completed”.
Przyczyny: jazda z przewagą krótkich odcinków i postojów, niesprawne czujniki temperatury/ciśnienia, nieszczelności w dolocie/wydechu.
Części: filtr DPF/FAP (nowy lub regenerowany), czujnik ciśnienia różnicowego, czujniki temperatury spalin.

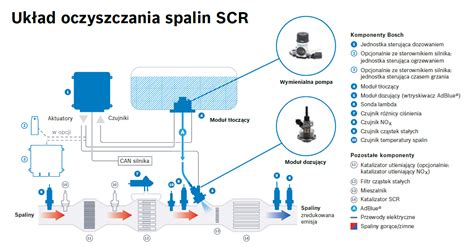

AdBlue / SCR - Ograniczenie Mocy i Prędkości
Objawy: żółta (czasem migająca) kontrolka AdBlue/SCR, komunikat o usterce układu oczyszczania spalin, licznik do ograniczenia mocy/prędkości. Często oznacza usterkę w układzie AdBlue/SCR, ale pojazd zwykle pozwala dojechać do serwisu. Przy braku reakcji sterownik ograniczy moc i prędkość.
Błędy: „AdBlue pressure too low”, „SCR efficiency below threshold”, „NOx sensor fault”.
Przyczyny: zużyta pompa AdBlue, przytkany / uszkodzony dozownik (wtryskiwacz) AdBlue, uszkodzony czujnik NOx, zanieczyszczony zbiornik, zły płyn, zamarznięcie.
Części: pompa AdBlue, dozownik/wtryskiwacz, czujniki NOx, czujniki temperatury spalin.

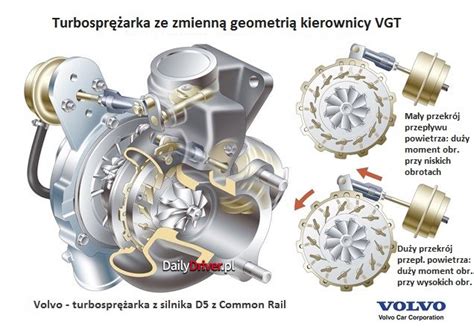

Układ Doładowania - Turbiny, Nastawniki VTG i Zawory BPV
Żółta kontrolka silnika w połączeniu z brakiem mocy, trybem awaryjnym oraz komunikatami o doładowaniu to częsty scenariusz. Najczęściej oznacza usterkę w jednym z układów współpracujących z silnikiem: EGR, DPF, AdBlue, układ doładowania (turbina, nastawnik VTG, zawór BPV), układ paliwowy (wtryskiwacze) lub czujniki.
Co widzi kierowca? Żółta kontrolka silnika, komunikat typu „Usterka układu doładowania” / „Low boost pressure” / „Overboost”, wyraźny spadek mocy, czasem gwizd, świst, dymienie.
Typowe błędy: „Boost pressure too low/high”, „Turbocharger control position fault”, „Charge air system leakage”. Tester pokaże błędy ciśnienia doładowania, sterowania turbiną lub pracy cylindrów.
Najczęstsze przyczyny:
- Turbina z regulacją VTG: zacięte kierownice spalin (nagar, korozja), uszkodzony nastawnik VTG (elektryczny/pneumatyczny), zbyt duże luzy mechaniczne w turbinie.
- Zawory BPV (bypass / blow-off / wastegate): zawór zawieszony w jednej pozycji, nieszczelność w sterowaniu podciśnieniowym/ciśnieniowym, uszkodzony siłownik.
- Układ dolotowy: nieszczelne przewody, pęknięty intercooler, uszkodzone opaski, króćce.
Części do wymiany: kompletne turbiny (nowe lub regenerowane), nastawniki VTG (aktuatory turbosprężarki), zawory BPV / zawory sterujące doładowaniem, przewody i chłodnice powietrza (intercoolery).
Skrzynia Biegów i Wybieraki - Gdy Zapala Się Kontrolka Skrzyni i Auto Zostaje w „N”
W nowoczesnych automatach i zautomatyzowanych skrzyniach biegów coraz częściej źródłem problemu nie jest sama skrzynia, ale wybierak / moduł sterujący.
Co widzi kierowca? Kontrolka skrzyni biegów, komunikaty typu „Gearbox fault”, „Transmission malfunction”, skrzynia zostaje w jednym biegu lub w pozycji „N”, nie chce zapiąć biegu. Nie zawsze problem leży w samej skrzyni. W nowoczesnych skrzyniach biegów bardzo często problem dotyczy wybieraka / modułu sterującego, a nie samych kół zębatych.
Typowe błędy: „Gear selector fault / shift module fault”, błędy pozycjonowania biegów, czujników położenia wybieraka, błędy komunikacji sterownik-wybierak.
Najczęstsze przyczyny: zużycie lub uszkodzenie wybieraka skrzyni biegów (elektro-pneumatycznego, mechatronicznego), problemy z czujnikami położenia, wiązkami, złączami, usterki w mechanizmie pozycjonowania. Błędy typu „gear selector fault” wskazują właśnie na wybierak, czujniki położenia lub wiązki.
Części: wybieraki skrzyń biegów (np. WABCO GS). W wielu przypadkach wymiana wybieraka skrzyni biegów rozwiązuje problem bez rozbierania całej skrzyni.
Hamulce, ABS, EBS, Pneumatyka - Bezpieczeństwo Zestawu
Kontrolki na desce: czerwona kontrolka hamulca / niskiego ciśnienia powietrza, żółta kontrolka ABS/EBS.
Błędy: „Low air pressure in circuit 1/2”, „Wheel speed sensor signal faulty”, „EBS control unit fault”.
Przyczyny: wycieki powietrza, rozłączone szybkozłącza, zużyty kompresor, problem z osuszaczem, uszkodzone czujniki prędkości kół, wiązki, sterownik EBS.
Części: zawory pneumatyczne, osuszacze i wkłady, czujniki ABS, moduły EBS.
Zawieszenie Pneumatyczne, ECAS, Osie Podnoszone
Objawy: kontrolka zawieszenia, błędy ECAS, nierówne stanie pojazdu, problem z podnoszoną osią.
Przyczyny: wycieki z miechów i przewodów, uszkodzone czujniki wysokości, zawory/elektrozawory ECAS, sterownik.
Części: miechy, zawory ECAS i elektrozawory, czujniki wysokości.
Specyficzne Kontrolki w Maszynach CAT - Przykład "Koparki z Kłódką"
W przypadku maszyn CAT, takich jak ładowarka CAT 907H, mogą pojawiać się specyficzne kontrolki, które nie są standardowe dla ciężarówek. Przykładem jest kontrolka przedstawiająca koparkę z założoną na niej kłódką. Jeżeli maszyna jeździ i wszystkie funkcje działają poprawnie, a kontrolka świeci się, może to wskazywać na problem związany z systemem zabezpieczenia maszyny (Machine Security System - MSS) lub blokadą jakiejś funkcji, która nie uniemożliwia podstawowej pracy.
Taka kontrolka może pojawić się na desce rozdzielczej i wskazywać na potrzebę diagnozy. W takiej sytuacji nie pomoże wymiana kluczyka, ponieważ nowy również nie będzie zaprogramowany. Trzeba sprawdzić, co dzieje się w systemie MSS maszyny, co wymaga podłączenia do niej komputera diagnostycznego.
Zaawansowane sterowanie maszynami w ładowarkach gąsienicowych Cat® Skid Steer i kompaktowych ładowarkach gąsienicowych | Poczuj różnicę
Charakterystyka i Serwis Wozideł CAT
Marka CAT, należąca do koncernu Caterpillar, od dekad wyznacza standardy w dziedzinie maszyn ciężkich, stanowiąc synonim niezawodności, trwałości oraz technicznego zaawansowania. Wozidła przegubowe CAT, zaprojektowane z myślą o maksymalnej wydajności w terenie o zmiennym ukształtowaniu, łączą w sobie surową siłę nośną z płynnością ruchu. Przegubowy układ kierowniczy zapewnia dużą manewrowość, a zawieszenie osi tylnej umożliwia dynamiczne dostosowanie się do nierówności nawierzchni. Kabiny operatora wyposażone są w ergonomiczny układ sterowania, cyfrowe wyświetlacze, automatyczne systemy wspomagania hamowania oraz zintegrowane funkcje monitorowania ładunku.
Układy napędowe wozideł CAT są napędzane silnikami o wysokim momencie obrotowym, które współpracują z przekładniami zaprojektowanymi do wieloletniej eksploatacji.
Pomimo swojej solidności, wozidła CAT nie są wolne od problemów technicznych, szczególnie w przypadku intensywnej eksploatacji w wymagających warunkach. Jednym z częściej występujących zjawisk jest rozszczelnienie układu hydraulicznego. Pod wpływem ciągłych wibracji i wysokich temperatur, uszczelki oraz przewody ulegają zużyciu, co prowadzi do wycieków i spadku ciśnienia.
Równie istotnym problemem jest zużycie przegubu centralnego. Element ten, choć projektowany z dużym zapasem wytrzymałości, w trakcie pracy ulega systematycznemu luzowaniu. Innym obszarem narażonym na awarie jest układ chłodzenia. Szczególnie w starszych jednostkach, nieszczelności chłodnicy, zapowietrzenie układu lub zużycie termostatu skutkują przegrzewaniem się silnika. Nie wolno pominąć również układów elektronicznych. W nowoczesnych modelach, w których sterowanie odbywa się przez magistrale CAN i zintegrowane moduły ECU, nawet drobne zakłócenia doprowadzają do nieprawidłowej interpretacji sygnałów. Do uciążliwych, choć rzadziej omawianych problemów, należy również nierównomierne zużycie ogumienia. Powodem bywają zarówno błędy ustawienia geometrii, jak i niesymetryczne obciążenie skrzyni ładunkowej.
Z uwagi na złożoność konstrukcji i wysoką precyzję zastosowanych komponentów, usuwanie usterek w wozidle CAT powinno być powierzane specjalistycznym serwisom. Autoryzowane punkty serwisowe posiadają dostęp do dokumentacji technicznej konkretnego modelu oraz narzędzi diagnostycznych, bez których nie jest możliwe właściwe rozpoznanie usterki. Profesjonalny serwis jest w stanie nie tylko przywrócić maszynę do pełnej sprawności, ale również zidentyfikować przyczynę pierwotną usterki, co znacząco redukuje ryzyko ponownego jej powstania. Warto również podkreślić znaczenie stosowania oryginalnych części zamiennych. Komponenty nieautoryzowane, choć często tańsze, odbiegają jakością wykonania i tolerancją wymiarową, co może skutkować ich szybszym zużyciem lub nieprawidłowym działaniem w układzie. Długoterminowa eksploatacja maszyny zależy od jakości obsługi serwisowej.
