Budowa amatorskiego żurawia słupowego – wyzwania i realia

Żurawie budowlane to maszyny stanowiące podstawową flotę wykorzystywaną na każdym placu budowy. Są to uniwersalne, wielkogabarytowe pojazdy, które są niezastąpione w wielu dziedzinach. Wiele osób zastanawia się nad możliwością budowy żurawia słupowego we własnym zakresie, jednak jest to zadanie wymagające dogłębnej analizy, obliczeń i spełnienia rygorystycznych norm bezpieczeństwa.

Charakterystyka żurawi budowlanych

Żurawie budowlane, potocznie zwane dźwigami, zaliczane są do największych maszyn roboczych. Ich podstawowe parametry to wysięg, wyrażany w metrach, oznaczający maksymalną odległość pomiędzy osią obrotu żurawia a jego hakiem, oraz udźwig, czyli maksymalna masa ładunku, jaką żuraw może podnieść. Żurawie mogą być stacjonarne lub przejezdne, na podwoziu szynowym lub gąsienicowym.

Typy żurawi wieżowych

• Stacjonarne: montowane na stałej podstawie, zazwyczaj żelbetowej platformie, z dodatkowym zabezpieczeniem systemem kotwic. Nadają się do budowy wysokich konstrukcji.
• Mobilne (samojezdne): montowane na podwoziu kołowym lub gąsienicowym, co zapewnia im mobilność na placu budowy. Pozwalają na szybkie przemieszczanie sprzętu w obrębie placu budowy.
• Przyczepiane: nie posiadają części jezdnej; podporą dla maszyny jest sam budynek, do którego montuje się wieżę. Taka konstrukcja pozwala zwiększyć wysokość podnoszenia.
• Samopodnoszące: montowane wewnątrz budowanego obiektu, podnoszą się wraz z konstrukcją, opierając się na stropie.

Rodzaje wysięgników

• Belkowe: ze statycznym, poziomym wysięgnikiem, regulowanym poprzez przemieszczanie wózka z urządzeniem zaczepowym.
• Podnoszące: długość wysięgnika reguluje się poziomo poprzez jego obrót względem przegubu.
• Przegubowe: wysięg wysięgnika regulowany jest zarówno poprzez zwiększenie kąta podnoszenia, jak i poziomą prowadnicę.

Konstrukcja żurawi wieżowych obejmuje podstawę nośną i wieżę (maszt), która podtrzymuje wysięgnik wyposażony w hak lub inne urządzenia do podnoszenia ładunków. Przeciwwagi zamontowane po drugiej stronie wysięgnika zapewniają stabilność żurawia.

Amatorska budowa żurawia słupowego - planowanie i wyzwania

Użytkownik planuje zbudować mobilny żuraw słupowy o udźwigu 300-400 kg i ramieniu długości 600 cm (w dwóch częściach po 300 cm), z pionowym słupem o wysokości 600-800 cm (np. 300+300+200 cm). Dysponuje już suwnicą (kompletną wciągarką z wózkiem) ważącą około 180 kg.

Proponowane rozwiązania konstrukcyjne

• Ramię poziome: z profilu 150/70/5mm, nacięte wzdłuż na ściance 70mm, aby wprowadzić wózek bramowy 700 kg. Ramię ma być lekko po skosie, aby wózek z ładunkiem przemieszczał się grawitacyjnie w stronę słupa. Do oddalania wózka planowane jest użycie małej wciągarki (udźwig 200 kg) zamontowanej na górze profilu poziomego.
• Pionowy słup: z profili 180/180/4mm, również w odcinkach maksymalnie 300 cm. Połączenia planowane są przez wspawanie kątowników 50/50/5mm w narożniki jednego profilu i nakładanie profili na siebie (tworząc wewnętrzną kieszeń).
• Mobilność: dolna rama na kołach, pozwalająca na przemieszczanie żurawia.

Krytyczne aspekty i uwagi specjalistów

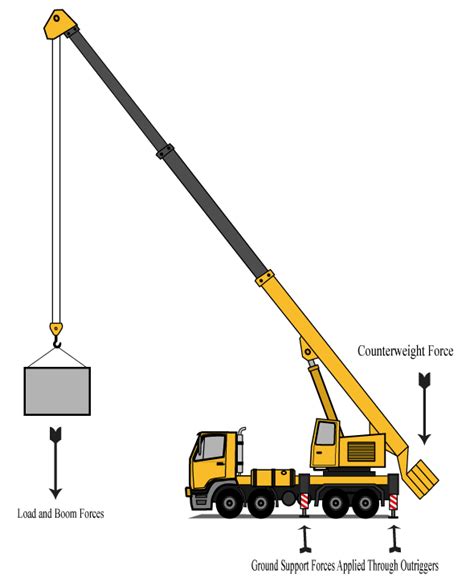

Stabilność i dociążenie podstawy: Dla stabilnej równowagi, przy podstawie 200 cm x 200 cm z żurawiem na środku, potrzebne jest obciążenie ponad 3 tony, a zaleca się co najmniej 5 ton. Użycie wysuwanych łap (jak w dźwigach samojezdnych) może zwiększyć powierzchnię oparcia i pomóc w stabilizacji. Dodatkowo, przeciwwaga na ramieniu żurawia jest kluczowa dla równowagi.

W przypadku dociążenia, jeśli współczynnik bezpieczeństwa dla dociążenia wyniesie 1,5, to z 2,4 tony potrzebnych dla równowagi chwiejnej, robi się 3,6 tony, a przy współczynniku bezpieczeństwa 2,0 - nawet 4,8 tony.

Wytrzymałość konstrukcji i połączeń:

• W przypadku podwieszenia ciężaru na linie, odcinek poziomy liny będzie ciągnąć wózek w stronę słupa z siłą równą temu ciężarowi. Wciągarka o udźwigu 200 kg nie utrzyma wózka, jeśli podniesiony ciężar wynosi 250 kg.
• Połączenie części pionowego słupa nie może polegać tylko na wsunięciu jednego profilu w drugi. Wymaga śrub łączących kątowniki z końcówką profilu, o łącznym przekroju około 480mm² na kątownik, np. 6 śrub 10mm lub 10 śrub 8mm na jedno połączenie.
• Spawanie zmniejsza wytrzymałość materiału; rozważenie połączeń śrubowych dla zwiększenia bezpieczeństwa.
• Zaproponowany profil poziomy (150/70/5mm) z nacięciem na wózek bramowy może nie zapewniać wystarczającej sztywności, szczególnie przy sześciometrowym wysięgu.
• Należy uwzględnić ryzyko wygięcia profilu słupa od nacisku dolnego końca ramienia.

Bezpieczeństwo i regulacje prawne

Budowa tak dużej maszyny wymaga specjalistycznych obliczeń i konsultacji z inżynierami. Wszelkie adaptacje "na oko" mogą mieć tragiczne skutki. Każda taka konstrukcja ma ograniczony "czas życia" i wymaga systematycznej kontroli stanu technicznego, aby zapobiec awariom w czasie pracy.

Ważne jest, aby pamiętać, że wszystkie żurawie stacjonarne, niezależnie od tego, czy są przeznaczone do użytku prywatnego czy komercyjnego, podlegają dozorowi technicznemu (UDT). Oznacza to konieczność zgłoszenia urządzenia do UDT i przeprowadzania badań doraźnych co dwa lata. Niezgłoszone samoróbki, choć istnieją w praktyce, są niezgodne z prawem i stwarzają poważne ryzyko.

Profesjonalne żurawie budowlane

Dobór właściwego żurawia budowlanego potrafi zaważyć na bezpieczeństwie i terminowości realizacji inwestycji. Ważne jest, aby uwzględnić charakterystykę inwestycji, rodzaj przenoszonych ładunków oraz warunki na miejscu budowy.

Kluczowe parametry wyboru

• Udźwig nominalny: Maksymalna masa ładunku, jaką żuraw może podnieść. Należy pamiętać, że udźwig maleje wraz ze zwiększaniem się odległości środka ciężkości ładunku od osi obrotu żurawia.
• Wysokość podnoszenia: Maksymalna wysokość, na jaką żuraw może podnieść ładunek. Przy maksymalnym podnoszeniu pod hakiem powinno pozostać 6-10 m do obliczeniowej wysokości konstrukcji.
• Długość wysięgnika: Wysięgnik musi sięgać do dowolnego punktu obwodu budynku.
• Mobilność: Od stacjonarnych po samobieżne, w zależności od potrzeb przemieszczania na placu budowy.
• Rodzaj terenu: Stabilność podłoża, obecność przeszkód i jakość dróg dojazdowych.

Typy żurawi w zastosowaniach profesjonalnych

Najbardziej charakterystycznym typem jest żuraw wieżowy, stosowany głównie przy wznoszeniu wysokich budynków. Wyróżnia się odmianami górnoobrotowymi (mechanizm obrotowy u szczytu wieży) i dolnoobrotowymi. Innym często wykorzystywanym rodzajem są żurawie samojezdne, charakteryzujące się podwoziem kołowym lub gąsienicowym, pozwalające na szybkie przemieszczanie sprzętu.

W trudnym terenie sprawdza się żuraw gąsienicowy, zaprojektowany do podnoszenia wyjątkowo ciężkich elementów w wymagających warunkach. Dużą popularnością cieszą się również żurawie teleskopowe z wysięgnikiem składającym się z kilku wsuwanych w siebie segmentów, co pozwala na dowolne dostosowanie długości.

Dla projektów krótkoterminowych lub wymagających częstych relokacji optymalnym wyborem są żurawie szybko-montowane, zaprojektowane tak, aby maksymalnie skrócić czas potrzebny na przygotowanie do pracy. W ograniczonych przestrzeniach niezastąpione są mini-żurawie, które pomimo niewielkich gabarytów potrafią unieść znaczący ciężar.

Aspekty finansowe i serwisowe

Wiele firm budowlanych staje przed decyzją między zakupem a wynajmem żurawia. Zakup jest opłacalny dla firm realizujących wiele projektów, zapewniając elastyczność i eliminując koszty wynajmu. Wynajem jest idealną opcją dla pojedynczych projektów lub firm, które nie chcą ponosić wysokich kosztów inwestycyjnych, a także korzystać z najnowszych modeli bez konieczności serwisowania.

Ceny nowych żurawi wieżowych zaczynają się od 300 tys. zł za modele szybko-montowane, natomiast stacjonarne kosztują minimum 600 tys. zł. Wynajem małego żurawia szybko-montującego na miesiąc to wydatek około 2-3 tys. zł, a wynajem długoterminowy dużych żurawi stacjonarnych to 5-6 tys. zł miesięcznie. W cenie wynajmu zazwyczaj zawiera się montaż, demontaż, opieka konserwatorska i usuwanie awarii.

Podsumowanie

Zbudowanie amatorskiego żurawia słupowego o zamierzonych parametrach jest niezwykle ambitnym zadaniem, wymagającym szczegółowych obliczeń konstrukcyjnych i statycznych. Ignorowanie zaleceń inżynierskich i przepisów bezpieczeństwa może prowadzić do poważnych wypadków i konsekwencji prawnych. Należy pamiętać o roli odpowiedniego dociążenia, wytrzymałości materiałów i połączeń, a także o konieczności spełnienia wymagań dozoru technicznego, nawet w przypadku urządzeń do użytku prywatnego.
