Żuraw Budowlany: Kluczowe Informacje o Wieżowym Gigancie Budownictwa

Żuraw wieżowy, często nazywany potocznie żurawiem budowlanym lub dźwigiem budowlanym, to jedno z najbardziej charakterystycznych i nieodzownych urządzeń na placach budowy. Dzięki swojej imponującej wysokości, zdolności do przenoszenia ciężkich ładunków na duże odległości oraz wszechstronności, żurawie wieżowe są kluczowym narzędziem przy realizacji zarówno małych, jak i dużych, skomplikowanych projektów budowlanych.

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa.

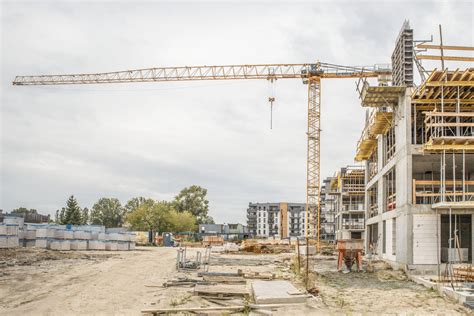

Budowa żurawia wieżowego: kluczowe elementy

Żuraw wieżowy to specjalistyczny dźwig budowlany, którego działanie opiera się na nowoczesnych technologiach i specjalistycznych elementach. Na pozór jego budowa nie wydaje się skomplikowana. Do najważniejszych części jego budowy zaliczamy:

• Podstawa (fundament): Najczęściej rama krzyżowa z balastem lub kotwa tracona, zapewnia żurawiom stabilność. Może być również montowana na szybie windy lub szczytowej kondygnacji budynku. Fundament - zazwyczaj betonowy - zapewnia stabilność.
• Wieża (maszt): Pionowa konstrukcja nośna, na której montuje się wysięgnik. Składa się z połączonych sekcji o długości od jednego do kilkunastu metrów. O wysokości żurawia decyduje wieża, która jest pionowa i składa się z licznych elementów.
• Obrotnica: Montowana na górze masztu, to dzięki niej żuraw może się obracać wokół osi pionowej.
• Wysięgnik (ramię): Poziome lub skośne ramię robocze, które wychodzi od wieży i decyduje o zasięgu żurawia. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Na wysięgniku znajduje się cięgnik, czyli urządzenie do przemieszczania przedmiotów za pomocą cięgien łańcuchowych lub linowych z zastosowaniem zaczepu, najczęściej haka lub chwytaka.
• Przeciwwysięgnik: Krótszy element, na którym umieszczona jest przeciwwaga.
• Kabina sterująca (operatorska): Umieszczona u styku wieży i wysięgnika, jest miejscem, z którego operator steruje całym urządzeniem. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.
• Liny i bloczki: Inne ważne elementy, które umożliwiają podnoszenie i opuszczanie ładunków.
• Mechanizmy napędowe (silniki): Zapewniają płynną i kontrolowaną pracę żurawia.

Wszystkie te elementy współpracują ze sobą, aby żuraw wieżowy mógł efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy.

Mechanizm działania żurawia wieżowego

Serce żurawia wieżowego to jego mechanizm. Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Skomplikowany układ silników, przekładni, lin i bloczków umożliwia precyzyjne podnoszenie i opuszczanie ładunków.

Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy. Żuraw przenosi ładunek w ruchu poziomym poprzez swój obrót wokół własnej osi, a także w ruchu pionowym poprzez podnoszenie lub opuszczanie podczepionego ładunku.

W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek (wodzak), który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego. Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa.

Rola przeciwwagi

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta.

Typy i klasyfikacja żurawi wieżowych

Podziału dźwigów budowlanych można dokonać ze względu na kilka ważnych atrybutów:

1. Ze względu na sposób posadowienia:

• Żurawie stacjonarne: Najczęściej montowane są na krzyżu lub kotwie traconej, ale spotyka się również konstrukcje instalowane na szybie windy lub szczytowej kondygnacji budynku. Zakotwiczone są do fundamentu.
• Żurawie przejezdne: Wyposażone są w podwozie szynowe lub gąsienicowe.

2. Ze względu na zastosowany typ wysięgnika:

• Wodzakowy (poziomy): Wykorzystywany jest przy konstrukcjach wielkogabarytowych (np. obiektach energetycznych) i ładunkach o dużym ciężarze. Mechanizm wodzakowy może być odciągowy lub bezodciągowy. Cięgnik porusza się po nim.
• Wychylny: Górno-obrotowe. Cięgnik zamocowany jest na jego końcu. Wykorzystywane są w średnich i dużych inwestycjach długoterminowych. Ułatwiają pracę w gęstej zabudowie miejskiej, gdzie przestrzeń w poziomie jest ograniczona.

3. Ze względu na umiejscowienie mechanizmu obrotu:

• Górnoobrotowe: Mechanizm obrotu znajduje się na górze wieży, obraca on wysięgnikiem, wieża zaś pozostaje nieruchoma.
• Dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży, wysięgnik obraca się wraz z wieżą.

4. Ze względu na typ montażu:

• Szybkomontujące (samomontujące): Nie ma potrzeby używania żurawia pomocniczego. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych.
• Montowane w zespołach: Wymagają użycia żurawia pomocniczego.

Parametry techniczne żurawi budowlanych

Najważniejszymi parametrami do opisu tego typu maszyny roboczej są:

• Udźwig nominalny: Jest to maksymalna masa ładunku, która może zostać podniesiona przez dźwig podczas trwania jego pracy z utrzymaniem wszystkich wymogów wytrzymałościowych, bezpieczeństwa pracy oraz stateczności. Jest to parametr posiadający wartość zmienną - zależy ona od zwiększającego lub zmniejszającego się wysięgu żurawia.
• Długość wysięgnika (wysięg): Jest to jeden z najważniejszych parametrów technicznych dźwigów budowlanych. Większy wysięg skutkuje możliwością podania ładunku dalej. Wysięg mierzony jest w poziomie i określa odległość między hakiem a osią obrotu. Długość wysięgnika powinna być dobierana odpowiednio do wielkości budowanego obiektu.
• Wysokość użyteczna podnoszenia: Jest to maksymalna wysokość, na jaką dźwig może unieść ładunek zamocowany do haka. Odległość ta mierzona jest w pionie, zaczynając od poziomu podłoża, kończąc na poziomie osi haka, który umieszczony jest w najwyższym punkcie przy aktualnym wysięgu. Wartość tego parametru także jest zmienna, zależy bowiem od ilości zamontowanych członów wieży.
• Moment roboczy: Stanowi wartość stałą. Jest iloczynem udźwigu żurawia przez jego wysięg.
• Moment wywrotu żurawia: Wartość liczy się względem hipotetycznej krawędzi wywrotu i jest składową różnych momentów - ustalających oraz wywracających żurawia.

Długość wysięgnika największego obecnie produkowanego żurawia może wynosić 100 m, zaś jego udźwig maksymalny to 240 000 kg do 44 m wysięgu, a także 120 000 kg przy 82 m wysięgu. Maksymalna wysokość haka w tym modelu wynosi 86 m.

Zastosowanie żurawi budowlanych

Żurawie wieżowe to kluczowy element współczesnego budownictwa. Ich wszechstronność, wydajność i możliwość pracy w trudnych warunkach sprawiają, że są niezbędne w realizacji dużych i skomplikowanych projektów. Pracą jaką wykonuje żuraw wieżowy jest podnoszenie oraz przenoszenie ładunków, najczęściej na haku, który opuszczany jest na linie z wysięgnika.

Dźwigi te wykorzystywane są:

• W budownictwie mieszkaniowym i przemysłowym.
• W transporcie różnego rodzaju materiałów.
• Przy rozładowywaniu i przeładowywaniu materiałów.
• W montażu konstrukcji stalowych.
• Przy budowie wysokich budynków, mostów, wiaduktów oraz innych dużych struktur.

Niewątpliwą zaletą tego typu maszyny jest duży zasięg wysięgnika pozwalający prowadzić operacje na sporej powierzchni, co daje im przewagę nad mobilnymi żurawiami samojezdnymi. Idealnie sprawdzają się w działaniu na dużych placach budowy. Wraz z rozwojem branży deweloperskiej i budowaniem nowych osiedli mieszkalnych, biurowców czy obiektów użyteczności publicznej stają się niezastąpionym wyposażeniem.

Bezpieczeństwo i nowoczesne technologie w eksploatacji

Bezpieczeństwo żurawia wieżowego jest priorytetem w branży budowlanej. Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń, które obejmują zarówno fizyczną budowę maszyny, jak i systemy monitorujące jej działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach.

Z podstawowych systemów bezpieczeństwa można wymienić:

• Wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia.
• Stację pogodową do monitorowania siły wiatru. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Nowoczesne żurawie są naszpikowane elektroniką, co pozwala na zdalne monitorowanie ich stanu i działania w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo.

Inne aspekty bezpieczeństwa to:

• Procedury bezpieczeństwa: Każda firma eksploatująca żurawie wieżowe powinna posiadać jasno określone procedury, obejmujące zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne.
• Inspekcje i konserwacja: Regularne inspekcje techniczne i konserwacja są niezbędne do zapewnienia sprawności i bezpieczeństwa żurawia. Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki.
• Przestrzeganie norm i standardów: Żurawie wieżowe muszą spełniać międzynarodowe i lokalne normy dotyczące konstrukcji, eksploatacji i bezpieczeństwa.

Przebieg montażu żurawi wieżowych

Montaż żurawia wieżowego jest odpowiedzialnym i stosunkowo wymagającym zadaniem, które zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Ze względu na swoje duże rozmiary, maszyny te są składane dopiero w miejscu ich pracy.

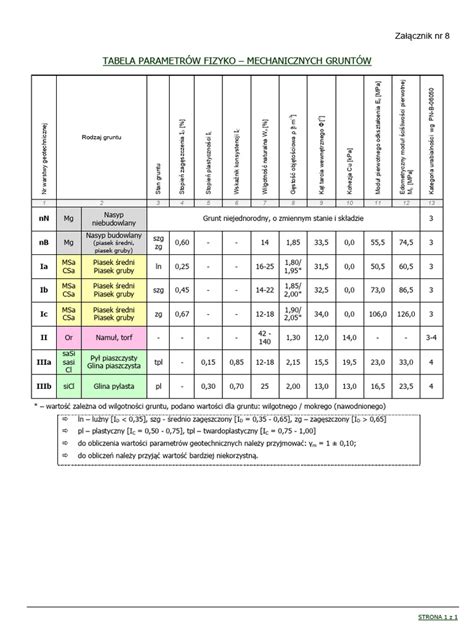

Proces montażu należy zacząć od rozmieszczenia podstawy dźwigu na gruncie. Występują dwa rodzaje podstaw - krzyżowa i kotwa fundamentowa. Musi być ona zakotwiona w odpowiednim gruncie (zwartym i nośnym), poprawnie ustabilizowana i wypoziomowana, a kotwa musi zostać zalana w cementowym fundamencie.

Montaż żurawi dolnoobrotowych

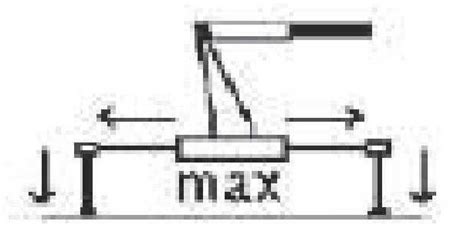

W przypadku montażu dźwigu dolnoobrotowego pracę zaczyna się od rozstawienia łap. Kolejnym krokiem jest wypoziomowanie podstawy oraz ustawienie wieży w pozycji pionowej. Następnie zakłada się przeciwwagę i rozpoczyna montaż wieży oraz wysięgnika. Wieża i wysięgnik żurawia rozkładają się hydraulicznie lub liniowo. Balast dla przeciwwysięgnika transportowany jest na samochodach ciężarowych i instalowany na dole obrotnicy. Instalacja żurawia dolnoobrotowego jest bardziej ekonomiczna, a jego przestawianie nie wymaga przeprowadzania dodatkowych badań. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu.

Montaż żurawi górnoobrotowych

Do przygotowania żurawi górnoobrotowych wykorzystywany jest dźwig samojezdny. Poszczególne elementy żurawia transportowane są na platformach, zwanych dłużycami, i rozładowywane w miejscu montażu przy użyciu dźwigu kołowego. Elementy wieży montowane są również przy pomocy dźwigu kołowego na specjalnie przygotowanej podstawie. Kolejnym krokiem jest umieszczenie balastu centralnego krzyża, następnie zamontowanie obrotnicy i przeciwwysięgnika. Ostatnią fazą jest złożenie wysięgnika na gruncie, podniesienie go w całości oraz zamontowanie na obrotnicy. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego.

Uprawnienia wymagane do obsługi żurawia wieżowego

Operatorem żurawia wieżowego może zostać wyłącznie osoba posiadająca odpowiednie kwalifikacje. Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego, TDT lub WDT, które uprawnia do obsługi dźwigów budowlanych. Według aktualnie obowiązujących przepisów, zaświadczenie takie ważne jest przez 5 lat. W celu przedłużenia ważności uprawnień należy zgłosić się do organu, który wydał zaświadczenie, ze specjalnym wnioskiem, najlepiej na 3 miesiące przed upływem daty ważności.

Wymogi konieczne do podjęcia pracy operatora to:

• Ukończone 18 lat.
• Posiadanie aktualnego orzeczenia lekarskiego, stwierdzającego brak jakichkolwiek przeciwwskazań do pracy na stanowisku operatora żurawia budowlanego oraz pracy na wysokości.
• Ukończenie trzymiesięcznego szkolenia (teoretycznego i praktycznego) w specjalistycznych Ośrodkach Kształcenia Zawodowego.
• Pozytywne zdanie egzaminu przed komisją Dozoru Technicznego (obejmującego część praktyczną i teoretyczną).

Operator musi być dość sprawny fizycznie, ponieważ wejście do kabiny wymaga skorzystania ze schodków, a czasem z drabiny. Wejście na dźwig stumetrowy może zająć około 10 minut. Na operatorach żurawi budowlanych ciąży bardzo duża odpowiedzialność - mimo często dość jednostajnych zadań trzeba zachowywać czujność i trzeźwość umysłu, bo każdy, nawet najmniejszy błąd może wiele kosztować.

Zalety żurawi wieżowych

Żuraw wieżowy to kluczowy element współczesnego budownictwa, a jego zalety czynią go niezastąpionym narzędziem na placach budowy:

• Możliwa bardzo duża wysokość podnoszenia ładunków.
• Możliwość unoszenia kilkutonowych ładunków (nawet kilkudziesięciu ton).
• Duża wydajność pracy.
• Duża precyzja w operowaniu ładunkami.
• Wielofunkcyjność i wszechstronność zastosowań.
• Usprawnienie wykonywania działań budowlanych.
• Duży zasięg wysięgnika pozwalający prowadzić operację na sporej powierzchni.
• Możliwość pracy w trudnym terenie (zwłaszcza żurawie stacjonarne).
