Żuraw Budowlany: Opis Elementów i Przycisków Sterujących

Żurawie wieżowe to niezastąpione maszyny na placach budowy, umożliwiające podnoszenie i przenoszenie ogromnych ładunków na znaczne wysokości. Ich solidna konstrukcja jest kluczowa dla bezpiecznej i skutecznej pracy. Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa.

Z czego składa się żuraw wieżowy?

Żurawie wieżowe są skomplikowanymi maszynami, zbudowanymi z kilku kluczowych elementów. Ich solidna konstrukcja, precyzyjne mechanizmy napędowe i zaawansowane systemy sterowania pozwalają na efektywne wykonywanie prac na placu budowy. Zrozumienie tych składników pozwala docenić ich znaczenie w procesie budowy oraz ich rolę we współczesnym przemyśle budowlanym.

Każdy żuraw wieżowy opiera się na kilku głównych podzespołach konstrukcyjnych. Żurawie wieżowe na każde miejsce pracy muszą być dostarczane w kawałkach i potem montowane. Do najważniejszych części ich budowy zaliczamy:

• Fundament (podstawa) - zazwyczaj betonowy, przymocowany do betonowej płyty, łączący się z masztem, zapewnia stabilność. W wersjach przejezdnych stosuje się masywne podwozie z podporami, które wysuwa się, aby zapewnić stabilność.
• Maszt (wieża) - pionowa kratownicowa konstrukcja, na której opiera się cały żuraw, składa się z licznych elementów. Wieże są zwykle modułowe, co oznacza, że składają się z wielu sekcji, które są montowane na miejscu budowy. Stal używana do produkcji wież jest specjalnie wzmocniona, aby zapewnić niezbędną wytrzymałość. Maszt może być montowany jako sekcyjny (górnoobrotowy) lub zintegrowany (dolnoobrotowy).
• Obrotnica - montowana na szczycie masztu, umożliwiająca rotację ramienia wokół osi pionowej, to dzięki niej żuraw może się obracać.
• Wysięgnik (ramię robocze) - wydłużone ramię żurawia, które umożliwia podnoszenie ładunków na określoną odległość od wieży. Jest to kluczowy element, który wpływa na zasięg żurawia. Wysięgniki są zwykle ruchome, co pozwala na ich dostosowanie do różnych zastosowań. Może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej.
• Przeciwwysięgnik - krótszy element, na którym umieszczona jest przeciwwaga.
• Kontrwaga (balast) - element, który zapewnia stabilność żurawia. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta.
• Kabina operatora - centrum sterowania żurawiem wieżowym. Kabina osadzana jest na szczycie wieży (lub przy wysięgniku), skąd operator ma najlepszy widok na wszystko, co dzieje się dookoła. W kabinie dostępne są wszystkie elementy sterujące i pilnujące bezpieczeństwa.
• Mechanizmy napędowe - żurawie wieżowe są wyposażone w różne mechanizmy napędowe, które pozwalają na podnoszenie, opuszczanie i przemieszczanie ładunków. Silniki elektryczne lub hydrauliczne, przekładnie i systemy hamulcowe są kluczowymi elementami tych mechanizmów. Dają one żurawiom wieżowym zdolność do precyzyjnej i bezpiecznej pracy.
• Akcesoria i osprzęt dodatkowy - żurawie wieżowe mogą być wyposażone w różne akcesoria, takie jak chwytaki, zawiesia, haki, zblocza, kosze, czy rozszerzenia wysięgników. Te elementy pozwalają na dostosowanie żurawia do różnych zastosowań.

Mechanizmy działania i systemy sterowania

Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy.

W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego.

Systemy kontroli i sterowania

Współczesne żurawie wieżowe są wyposażone w zaawansowane systemy kontroli i sterowania. Operatorzy korzystają z paneli sterujących, które umożliwiają im precyzyjne manipulowanie żurawiem. Systemy te często obejmują także technologie monitorowania, które pomagają w utrzymaniu bezpieczeństwa na placu budowy.

Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Montaż żurawia wieżowego

Montaż żurawia wieżowego to złożony proces, wymagający precyzji i doświadczenia. Żuraw przemieszcza się na miejsce montażu ciągnięty za ciągnikiem siodłowym lub balastowym, a jego elementy są transportowane ciężarówkami.

Etapy montażu:

1. Planowanie i przygotowanie terenu: Postawienie dźwigu to zawsze wynik dokładnego planowania i analiz. Geodeci wykonują pomiary, a inżynierowie oceniają nośność gruntu. Teren jest wzmacniany, jeśli to konieczne, specjalnymi płytami lub betonowymi fundamentami. Ustala się promień pracy maszyny, strefę niebezpieczną oraz położenie dróg dojazdowych.
2. Dostawa i przygotowanie elementów konstrukcji: Dźwig budowlany składa się z wielu komponentów, które przyjeżdżają na plac montażu w segmentach. Każdy komponent przechodzi kontrolę techniczną, sprawdza się stan łączeń, czystość powierzchni, oznakowanie i zgodność z dokumentacją.
3. Ustawienie podstawy dźwigu: Fundament jest sercem konstrukcji. W przypadku dźwigów stacjonarnych montuje się stalową ramę kotwioną w betonie. Poziomowanie podstawy to jeden z najważniejszych momentów montażu. Inżynierowie wykorzystują precyzyjne urządzenia pomiarowe.

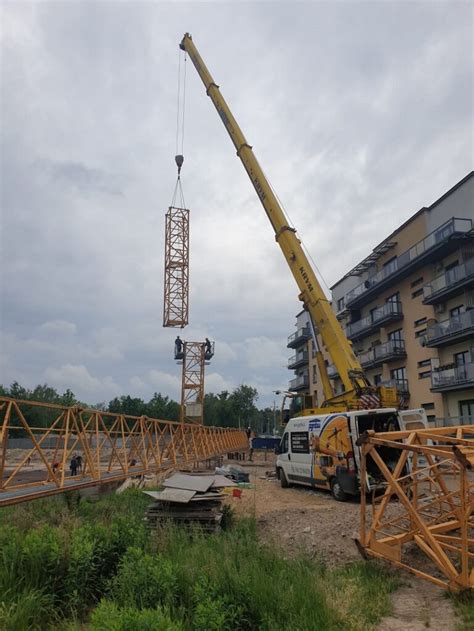

4. Montaż wieży przy użyciu dźwigu pomocniczego: Kolejny etap to montowanie pierwszych segmentów wieży. Każdy segment podnoszony jest dźwigiem pomocniczym i ustawiany dokładnie nad miejscem kotwienia. Montaż przebiega etapowo, aż konstrukcja osiągnie wysokość pozwalającą na zamocowanie mechanizmu podnoszącego i obrotowego. Po zamocowaniu pierwszego segmentu ramy łapy żurawia zostają dociążone, najczęściej betonowymi blokami.
5. Instalacja kabiny operatora oraz mechanizmów sterowania: Kiedy wieża osiąga odpowiednią wysokość, montuje się kabinę operatora. Technicy podłączają instalację elektryczną, systemy czujników oraz mechanizmy służące do obracania wysięgnika i regulacji jego parametrów. Całość jest testowana w trybie statycznym.
6. Proces samowspinania konstrukcji (klatkowanie): Jedną z najbardziej fascynujących technologii związanych z dźwigami jest proces samowspinania. Dźwig może bowiem rosnąć wraz z budynkiem. W tym celu wykorzystuje się specjalną ramę wspinającą, która unosi górną część konstrukcji na tyle wysoko, aby pod nią można było wsunąć kolejny segment wieży.
7. Montaż wysięgnika i przeciwwagi: Montaż wysięgnika rozpoczyna się od podniesienia pierwszego, najcięższego fragmentu i usztywnienia go w pozycji roboczej. Następnie dokładane są kolejne sekcje, aż konstrukcja osiągnie wymaganą długość. Po przeciwnej stronie umieszcza się przeciwwagi.
8. Podłączenia i testy bezpieczeństwa: Każdy dźwig przed uruchomieniem przechodzi cykl testów. Sprawdza się system awaryjnego hamowania, czujniki ograniczenia obciążenia, zabezpieczenia przeciwwiatrowe oraz sprawność układu sterowania. Na końcu przeprowadza się jazdy próbne z odpowiednio dobranym obciążeniem testowym.

Bezpieczeństwo pracy i wymagane uprawnienia

Bezpieczeństwo operacji żurawiem wieżowym jest kluczowym aspektem w branży budowlanej. Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności.

Bezpieczeństwo zapewnia nie tylko sprzęt, ale i procedury. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). W przypadku silnych podmuchów operator musi zatrzymać pracę, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się „z wiatrem” (tzw. weathervaning). Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki.

Codzienny nadzór pozwala zachować maksymalną trwałość i bezpieczeństwo pracy. Każdy dzień pracy rozpoczyna się przeglądem komponentów, smarowaniem łożysk oraz sprawdzeniem linek i systemów zabezpieczających. Operator ma obowiązek zgłaszać wszelkie niepokojące sygnały, a serwis natychmiast reagować.

Uprawnienia operatora żurawia wieżowego

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.

Rodzaje żurawi wieżowych i ich zastosowanie

Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu. Mogą mieć zasięg ramienia sięgający kilkudziesięciu metrów i zdolność podnoszenia ciężarów ważących nawet kilkadziesiąt ton. Maszyny te możemy podzielić ze względu na ich postawę, typ wysięgnika, umiejscowienie mechanizmu obrotu oraz typ montażu:

• Typ podstawy: stacjonarne, przejezdne (na podwoziu szynowym lub gąsienicowym).
• Typ wysięgnika: wspornikowe (stałe, poziome, z wodzakiem/cięgnikiem), wychylne (podnoszone pod kątem, z cięgnikiem zainstalowanym na jego końcu).
• Umiejscowienie mechanizmu obrotowego: dolnoobrotowe, górnoobrotowe.
• Typ montażu: montowane w częściach, szybkomontujące (samomontujące).

W budownictwie mieszkaniowym i komercyjnym najczęściej spotyka się stacjonarne żurawie górnoobrotowe z poziomym wysięgnikiem. Zapewniają duży zasięg i precyzyjny transport materiałów. Żurawie z wysięgnikiem wychylnym dominują w centrach miast - tam, gdzie przestrzeń w poziomie jest ograniczona. Dla inwestycji krótkoterminowych idealne są żurawie samomontujące. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych.

Niezależnie od typu, każdy żuraw pełni kluczową rolę w logistyce budowy - pozwala zredukować liczbę transportów pionowych, przyspiesza prace montażowe i zwiększa bezpieczeństwo operacyjne. Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne.

Często zadawane pytania

Jak długo trwa montaż żurawia wieżowego?

Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Czy żurawie wieżowe są odporne na silny wiatr?

Tak, jednak każdy żuraw ma określony przez producenta dopuszczalny zakres pracy przy wietrze. Zazwyczaj maksymalna prędkość wiatru dla bezpiecznego podnoszenia ładunków wynosi 10-15 m/s. Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Kto może obsługiwać żuraw wieżowy?

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.

Jakie uprawnienia są potrzebne do obsługi żurawia wieżowego?

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.
