Żurawie Stacjonarne w Budownictwie i Przemyśle

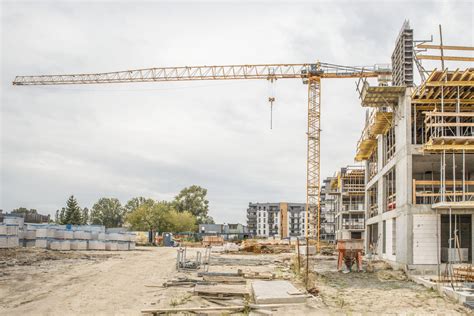

Żuraw budowlany, często nazywany również dźwigiem wieżowym, jest jednym z najbardziej imponujących i kluczowych urządzeń dźwignicowych na placu budowy. Dzięki niemu wiele prac związanych z wznoszeniem nowych konstrukcji i przemieszczaniem materiałów budowlanych można wykonywać znacznie szybciej i wydajniej. Żurawie stacjonarne to nieodzowny element wielu projektów budowlanych i przemysłowych. Zapewniają podnoszenie ciężkich ładunków w sposób stabilny, precyzyjny i bezpieczny, dlatego wykorzystywane są tam, gdzie mobilność ustępuje miejsca niezawodności.

Czym jest Żuraw Stacjonarny?

Żurawie stacjonarne to maszyny dźwigowe, które, jak sama nazwa wskazuje, montowane są w stałym, wcześniej określonym miejscu. W przeciwieństwie do żurawi mobilnych, nie posiadają one możliwości przemieszczania się w trakcie pracy. Ich solidna konstrukcja oraz zdolność do podnoszenia i przenoszenia ciężkich ładunków sprawiają, że są nieodzownym elementem wielu miejsc pracy.

Konstrukcja żurawi stacjonarnych opiera się na solidnym słupie (kolumnie), ramieniu (wysięgniku) oraz mechanizmie podnoszenia i opuszczania ładunków. Ich budowa obejmuje podstawę nośną i wieżę (maszt), która podtrzymuje wysięgnik. Wysięgnik wyposażony jest w hak lub inne urządzenia do podnoszenia ładunków. Z drugiej strony wysięgnika często montowane są przeciwwagi, które zapewniają stabilność żurawia. W maszynach z obrotową wieżą zamiast nich stosuje się specjalne rozpórki, za pomocą których ramiona lin wysięgnikowych są odprowadzane od wieży.

Żurawie stacjonarne wyróżniają się przede wszystkim doskonałą stabilnością. Są odporne na wibracje i przeciążenia, a także znacznie zwiększają tempo i efektywność prac załadunkowych, montażowych czy transportowych na ograniczonym obszarze. Ich znaczenie i funkcjonalność w codziennym użytkowaniu są ogromne, pomimo, że na pierwszy rzut oka mogą wydawać się prostymi urządzeniami.

Klasyfikacja i Rodzaje Żurawi Stacjonarnych

Żurawie stacjonarne są klasyfikowane na wiele sposobów, w zależności od ich budowy, sposobu montażu, mechanizmu obrotu i jednostki podnoszącej. W ogólnym podziale żurawie budowlane dzieli się na stacjonarne oraz przejezdne, przy czym te pierwsze są stałym elementem placu budowy.

Typy ze względu na konstrukcję i montaż

• Żurawie wieżowe: Wysokie, o dużym zasięgu, umożliwiające pracę w pionie i poziomie na wielkopowierzchniowych inwestycjach. Są to zaliczane do największych maszyn roboczych, które jednocześnie wyróżniają się imponującym zasięgiem i maksymalnym udźwigiem. Montuje się je na stałej podstawie, zazwyczaj żelbetowej platformie, dodatkowo można je zabezpieczyć systemem kotwic. Najczęściej montowane są na krzyżu lub kotwie traconej, ale spotyka się również konstrukcje instalowane na szybie windy lub szczytowej kondygnacji budynku. Nadają się do budowy wysokich konstrukcji, ponieważ są w stanie podnosić bardzo ciężkie ładunki, na przykład duże bloki budowlane i kabiny wind, na dużą wysokość.
• Żurawie słupowe: Przytwierdzone do podłoża, z ramieniem obrotowym. Świetnie sprawdzają się w montażu i magazynowaniu, często w halach. Słupowe żurawie ciężkie to grupa żurawi o bardzo dużych udźwigach i wysięgu projektowanych jednostkowo, np. w portach jachtowych do wyjmowania jednostek pływających.
• Żurawie przyścienne: Mocowane do stropu, ściany, konstrukcji hali lub maszyny. Nie posiadają części jezdnej, a podporą dla maszyny jest sam budynek lub konstrukcja. Taka konstrukcja pozwala zwiększyć wysokość podnoszenia.
• Żurawie portowe: Masywniejsze i niższe, projektowane do obsługi bardzo ciężkich ładunków nad wodą, np. kontenerów i ładunków masowych.
• Żurawie bramowe (suwnice bramowe): Pracują głównie w zakładach przemysłowych, ich konstrukcja umożliwia przemieszczenie ładunków wzdłuż torów i pod szeroką ramą.

Rodzaje wysięgników

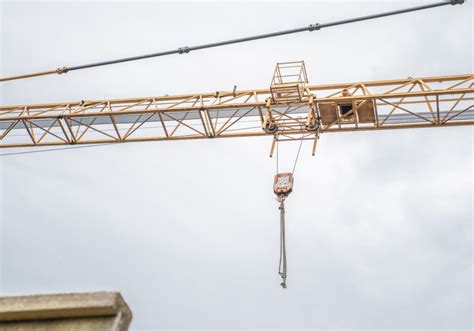

• Belkowe: Ze statycznym, poziomym wysięgnikiem, który reguluje się poprzez przemieszczanie wózka z urządzeniem zaczepowym.
• Wychylne: Długość wysięgnika reguluje się poziomo poprzez jego obrót względem przegubu.
• Przegubowe: Wysięg wysięgnika regulowany jest zarówno poprzez zwiększenie kąta podnoszenia, jak i poziomą prowadnicę.
• Wodzakowe: Wykorzystywane przy konstrukcjach wielkogabarytowych i ładunkach o dużym ciężarze. Mechanizm wodzakowy może być odciągowy lub bezodciągowy.
• Z łamanym ramieniem: Charakteryzują się dwuczęściowym ramieniem, pozwalającym na wykonywanie zróżnicowanych działań związanych z przenoszeniem ładunków, np. w trudno dostępnych miejscach czy halach o niskich sufitach.
• Teleskopowe: Wysięgnik może mieć budowę teleskopową, co pozwala na regulację jego długości.

Klasyfikacja ze względu na mechanizm obrotu

• Żurawie dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży. Są transportowane ciągnikiem lub bezpośrednio na platformie niskopodwoziowej, a ich montaż odbywa się automatycznie za pomocą pilota. Wieża i wysięgnik rozkładają się hydraulicznie lub liniowo. Instalacja jest bardziej ekonomiczna niż w przypadku górnoobrotowych, a ich przestawianie nie wymaga przeprowadzania dodatkowych badań.
• Żurawie górnoobrotowe: Mechanizm obrotu znajduje się na górze, obracany jest jedynie wysięgnik. Wykorzystywane są w średnich i dużych inwestycjach długoterminowych, a do prawidłowego montażu wymagają zastosowania żurawia samochodowego.

Inne klasyfikacje

• Ze względu na jednostkę podnoszącą: z wciągnikiem łańcuchowym elektrycznym (najczęściej do udźwigu 5 t), z wciągnikiem linowym elektrycznym (do 10 t i powyżej), z wciągnikiem pneumatycznym.
• Ze względu na napęd jazdy wciągnika: ręczny (dla małych udźwigów), elektryczny 2-biegowy, elektryczny bezstopniowy.
• Ze względu na rodzaj mechanizmu obrotu ramienia: ręczny, elektryczny 2-biegowy, elektryczny bezstopniowy (ze sprzężeniem ciernym lub wieńcem zębatym).
• Ze względu na konstrukcję wysięgnika: z jednym wysięgnikiem, z dwoma wysięgnikami (naprzeciwko siebie, jeden nad drugim, naprzeciwko siebie i jeden nad drugim).

Kluczowe Parametry Żurawi Stacjonarnych

Prawidłowy dobór żurawia do projektu wymaga uwzględnienia szeregu parametrów technicznych. Najważniejsze z nich to:

• Udźwig (nośność): Nominalna, maksymalna wielkość obciążenia, dla której zaprojektowano urządzenie. Udźwig przy maksymalnym wysięgu wysięgnika może wynosić od 5 do 75 ton w zależności od konstrukcji platformy. Żurawie z obrotową platformą zazwyczaj są w stanie podnieść do 25 ton, natomiast żurawie z nieobrotową wieżą podnoszą do 75 ton. Jeśli masa ładunku przekracza ustalone parametry, uruchamia się ogranicznik udźwigu i następuje automatyczne wyłączenie wysięgnika lub mechanizmu podnoszenia.
• Wysokość podnoszenia: Odległość od podłoża do górnego położenia haka. W zależności od modelu parametr ten może wynosić od 20 do 220 m. Przy maksymalnym podnoszeniu pod hakiem powinno pozostać 6-10 m do obliczeniowej wysokości konstrukcji, w przeciwnym razie konieczne będzie zastosowanie dodatkowego mocowania dźwigu do konstrukcji budynku, co wiąże się z dużymi nakładami kapitałowymi.
• Wysięg (długość wysięgnika): Maksymalna odległość ładunku od osi obrotu. Wysięg żurawia to odległość między osią pionową obrotu żurawia a równoległą do niej osią, która przechodzi przez środek haka i środek ciężkości zawieszonego na nim ciężaru. Ta charakterystyka jest związana z wymiarami budynku - wysięgnik musi sięgać do dowolnego punktu jego obwodu.
• Kąt obrotu: Kąt, o jaki może obrócić się wysięgnik wokół osi obrotu. Możliwe jest zastosowanie ogranicznika obrotu.
• Prędkości robocze:
  • Prędkość podnoszenia: Prędkość pionowego przemieszczania ładunku.
  • Prędkość jazdy wciągnika: Prędkość przemieszczania wciągnika po torze poziomym, z ładunkiem o masie równej udźwigowi.
  • Prędkość obrotu: Prędkość kątowa przemieszczania części obrotowej obciążonej ładunkiem.

Zastosowanie Żurawi Stacjonarnych

Żurawie stacjonarne znajdują szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa, gdzie kluczowa jest precyzja i stabilność.

• W budownictwie: Są szczególnie przydatne przy podnoszeniu ciężkich elementów konstrukcyjnych, takich jak belki stalowe, prefabrykaty betonowe czy inne materiały budowlane. Pozwalają one efektywnie sterować i dostarczać w odpowiednie miejsce obiektu konstrukcje metalowe, części konstrukcji i materiały budowlane. W budownictwie częściej stosowane są żurawie stacjonarne niż żurawie przejezdne. Przy odpowiednim doborze wysięgnika, cały dźwig montuje się na stałe, zapewniając odpowiedni zasięg roboczy. Ich zastosowanie na większych budowach jest uzasadnione ekonomicznie i przynosi znaczne oszczędności.
• W przemyśle: Często spotykane w halach produkcyjnych i magazynach, gdzie służą do przenoszenia ciężkich komponentów, gotowych produktów czy innych materiałów na krótkie odległości. Są nieodzowne w zakładach przemysłowych, gdzie umożliwiają transport ciężkich elementów produkcyjnych, a także w branży prefabrykacji.
• W portach i stoczniach: Służą do przeładunku towarów, umożliwiając szybkie i bezpieczne przenoszenie ładunków z jednego miejsca na drugie. Modele portowe obsługują kontenery i ładunki masowe.
• Jako wyposażenie stanowisk pracy: Mniejsze żurawie słupowe czy przyścienne świetnie sprawdzają się do optymalizacji procesów produkcyjnych i transportu bliskiego.

Zalety i Korzyści z Wykorzystania Żurawi Stacjonarnych

Żurawie stacjonarne oferują szereg kluczowych korzyści, które czynią je niezastąpionymi w wielu projektach:

• Doskonała stabilność: Wynika z trwałego montażu w jednym miejscu, co pozwala na przenoszenie bardzo ciężkich ładunków bez ryzyka.
• Wysoka precyzja działania: Umożliwia dokładne pozycjonowanie ładunków, co jest kluczowe przy montażu konstrukcji.
• Zdolność do podnoszenia bardzo ciężkich ładunków: Są w stanie podnosić duże bloki budowlane i kabiny wind na znaczną wysokość.
• Zwiększenie efektywności pracy: Eliminują konieczność wykorzystania wielu mniejszych urządzeń, co zmniejsza chaos i ogranicza czasochłonne manewrowanie sprzętem.
• Odporność na wibracje i przeciążenia: Dzięki solidnej konstrukcji są w stanie pracować w trudnych warunkach.
• Wsparcie nowoczesnych technologii: Współczesne modele są wspierane przez systemy zdalnego sterowania, czujniki przeciążeniowe, rejestratory pracy oraz zabezpieczenia reagujące na silny wiatr, co podnosi skuteczność i bezpieczeństwo.
• Długa żywotność: Solidna konstrukcja i zastosowanie trwałych materiałów zapewniają wieloletnią służbę przy minimalnych nakładach na konserwację.
• Zmniejszenie ryzyka wypadków: Stała lokalizacja sprzyja organizacji pracy, a operator ma pełną kontrolę nad maszyną.

Wybór Żurawia Stacjonarnego - Praktyczne Wskazówki

Od wybranego modelu zależy szybkość, jakość, bezpieczeństwo i opłacalność budowy. Dlatego lepiej wcześniej sporządzić projekt prac, uwzględniając planowane koszty konserwacji i eksploatacji sprzętu.

Przy doborze odpowiedniego urządzenia dźwignicowego należy pamiętać o takich parametrach jak:

• Udźwig, długość ramienia i wysokość podnoszenia: Kluczowe jest dostosowanie udźwigu i zasięgu do przewidywanego obciążenia oraz powierzchni operacyjnej.
• Lokalizacja: Na zwartym terenie miejskim lepiej sprawdzą się wysokie i smukłe konstrukcje wieżowe, natomiast w halach przemysłowych czy zakładach produkcyjnych lepszym wyborem będą modele słupowe lub bramowe.
• Warunki otoczenia: Należy uwzględnić ograniczenia terytorialne obiektu, obecność przeszkód w strefie pracy, odległość magazynu, pomieszczeń socjalnych i pomocniczych. Wiele zależy od stanu i jakości dróg dojazdowych do strefy roboczej, ograniczeń ze strony organów kontrolnych oraz jakości gruntu na placu budowy.
• Serwis i marka: Popularne firmy zazwyczaj posiadają autoryzowane serwisy techniczne w różnych regionach.

Ponadto, parametry techniczne sprzętu do transportu ciężarowego muszą odpowiadać warunkom jego zastosowania.

Bezpieczeństwo i Wymogi Prawne

Obsługa żurawi stacjonarnych wiąże się z rygorystycznymi wymogami bezpieczeństwa i przepisami prawnymi.

• Dozór Techniczny (UDT): Żurawie o udźwigu od 250 kg objęte są pełnym dozorem. Oznacza to, że aby móc korzystać z urządzenia, dźwig musi przejść pozytywnie rejestrację w Urzędzie Dozoru Technicznego (UDT).
• Uprawnienia operatora: Operator żurawia musi spełniać podstawowe wymagania stawiane przez pracodawcę. Dla żurawi powyżej 250 kg pracownik musi być przeszkolony w zakresie obsługi żurawi, a rodzaj uprawnień zależy od typu urządzenia. Szkolenie odbywa się w UDT, a tylko pozytywny wynik egzaminu umożliwia pracę z tym urządzeniem. W przypadku montażu i konserwacji żurawi potrzebne są dodatkowe, specjalistyczne uprawnienia.
• Bezpieczeństwo pracy: Przy zachowaniu zasad BHP i przestrzeganiu wszystkich procedur obowiązujących na terenie zakładu, obsługa urządzeń dźwignicowych jest całkowicie bezpieczna.

Wynajem Żurawi Stacjonarnych

Wynajem żurawi stacjonarnych to doskonałe rozwiązanie dla firm budowlanych, które nie posiadają własnego sprzętu lub potrzebują dodatkowego wyposażenia na czas realizacji konkretnego projektu. Dzięki usługom wynajmu, firmy zyskują dostęp do nowoczesnych i regularnie serwisowanych modeli żurawi, bez konieczności inwestowania dużych sum pieniędzy w zakup własnego sprzętu.

Wynajem żurawi wieżowych to nie tylko korzyści finansowe, ale przede wszystkim elastyczność i możliwość dostosowania sprzętu do konkretnych potrzeb i wymagań projektu. Wiele firm oferuje kompleksowe usługi wynajmu, włączając w to serwis i obsługę sprzętu, co zwiększa bezpieczeństwo i efektywność pracy na budowie.
