Żuraw Wieżowy: Niezbędne Urządzenie na Budowie

Żuraw wieżowy - urządzenie dźwignicowe, potocznie zwane dźwigiem, zaliczane do największych maszyn roboczych. To jedno z najbardziej charakterystycznych i nieodzownych narzędzi na placach budowy. Żurawie wieżowe to ogromne i złożone konstrukcje, które odmieniły budownictwo i urbanistykę, stając się kluczowym elementem współczesnego budownictwa wielkokubaturowego.

Dzięki swojej wysokości i wszechstronności, żurawie wieżowe są niezbędnym narzędziem przy realizacji dużych projektów budowlanych, mając za zadanie transportować ładunki, materiały oraz elementy konstrukcji. W określonych warunkach przy pomocy dźwigu dopuszczalny jest także transport ludzi. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa, umożliwiając optymalne wykonywanie robót, przede wszystkim transportowych i montażowych.

Budowa Żurawia Wieżowego

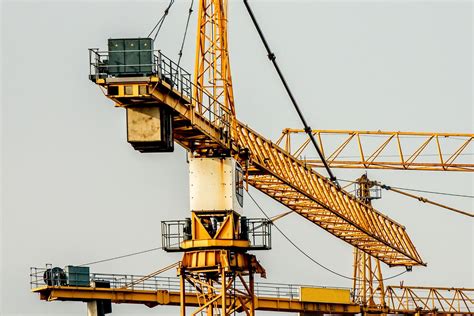

Żuraw wieżowy to specjalistyczny dźwig budowlany składający się z pionowej wieży (masztu) i poziomego wysięgnika. Zbudowany jest z myślą o stabilnej, bezpiecznej i efektywnej pracy na placu budowy.

Podstawowe elementy konstrukcyjne

• Podstawa: W centrum konstrukcji znajduje się podstawa, czyli element, od którego zaczyna się cała budowa żurawia stacjonarnego. Podstawa żurawia wieżowego odpowiada za jego stabilność. Wybór odpowiedniego typu podstawy, np. ramy krzyżowej z balastem lub kotwy fundamentowej, musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie. Fundament - zazwyczaj betonowy - zapewnia stabilność całej konstrukcji.
• Wieża (maszt): Stanowi pionową, kratownicową konstrukcję, która zapewnia żurawiowi wysokość roboczą oraz pełni funkcję nośną. Maszt ma zwykle formę wielosegmentowej kolumny, której wysokość reguluje się w zależności od potrzeb konkretnej budowy. Segmentowa konstrukcja ułatwia montaż, demontaż i transport, a jej kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża żurawia może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach. Maszt może być montowany jako sekcyjny (w żurawiach górnoobrotowych) lub zintegrowany (w żurawiach dolnoobrotowych). Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.
• Wysięgnik: Jest najbardziej charakterystycznym elementem budowy żurawia wieżowego. To poziome lub skośne ramię, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży, a jego długość można modyfikować, w zależności od typu żurawia, dopasowując do specyfiki placu budowy. Może on mieć możliwość regulacji kąta nachylenia lub budowę teleskopową. Wysięgnik może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej.
• Przeciwwysięgnik i przeciwwaga: Do obrotnicy przymocowany jest również krótszy przeciwwysięgnik, na którym umieszczona jest przeciwwaga. Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta.
• Kabina operatora: To centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie umieszczonej na szczycie masztu lub przy wysięgniku.

Mechanizmy działania i elementy wykonawcze

Na maszcie żurawia osadzone są wysięgnik, kabina operatora i inne kluczowe elementy konstrukcji. Na szczycie masztu znajduje się obrotnica, umożliwiająca rotację ramienia wokół osi pionowej. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego.

• Mechanizm obrotu: To jeden z podstawowych elementów budowy żurawia wieżowego, który umożliwia przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. W żurawiach górnoobrotowych mechanizm ten umieszczony jest na szczycie wieży i obraca jedynie wysięgnik oraz przeciwwysięgnik. Mechanizm obrotu zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu. Jego działanie umożliwia precyzyjne manewrowanie ładunkami nawet w trudnych warunkach przestrzennych. Stosuje się go nie tylko w żurawiach wieżowych, ale także w konstrukcjach samojezdnych i gąsienicowych.
• Wciągarka: Odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym. Wciągarki znacząco różnią się od klasycznych wciągników, które działają wyłącznie w pionie. To bardziej zaawansowane mechanizmy, które umożliwiają również naciąganie lin oraz przesuwanie ładunku w poziomie, co rozszerza możliwości operacyjne żurawia. Znajdują zastosowanie nie tylko w żurawiach wieżowych, ale również w żurawiach samochodowych i gąsienicowych.

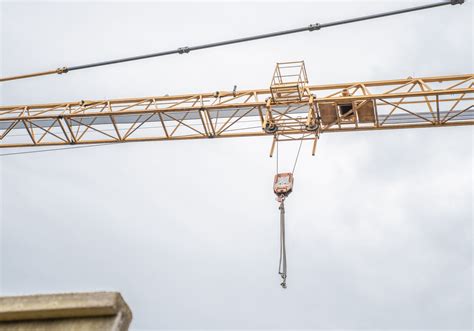

• Wózek (cięgnik): W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek (cięgnik), który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia.

Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Rodzaje Żurawi Wieżowych

Żurawie wieżowe można kategoryzować ze względu na ich budowę i sposób przemieszczania:

• Żurawie stacjonarne: Mogą być wolnostojące, kotwione do konstrukcji budynku, a nawet budowane na szczytowej kondygnacji. Stacjonarne żurawie budowlane to rodzaj dźwigu, który zazwyczaj jest stałym elementem placu budowy. Montuje się go na solidnej podstawie, co umożliwia stabilne i bezpieczne podnoszenie ciężkich ładunków. Ich największą zaletą jest zdolność do pracy na stałe z wysoką efektywnością, przede wszystkim na dużych budowach, gdzie wymagany jest ciągły ruch ładunków. Wysoka wysokość podnoszenia, długi wysięgnik i duży udźwig to cechy, które sprawiają, że żurawie stacjonarne są nieodzownym elementem prac budowlanych. Pozostając w jednym miejscu, dźwig taki jest w stanie obsłużyć znaczny obszar placu budowy, co znacznie usprawnia logistykę i efektywność prac.
• Żurawie przejezdne: Mogą być na podwoziu szynowym, kołowym lub gąsienicowym. Żuraw przemieszcza się na miejsce montażu ciągnięty za ciągnikiem siodłowym lub balastowym.
• Żurawie górnoobrotowe: Mechanizm obrotu znajduje się na górze wieży, obracany jest jedynie wysięgnik i przeciwwysięgnik. W budownictwie mieszkaniowym i komercyjnym najczęściej spotyka się stacjonarne żurawie górnoobrotowe z poziomym wysięgnikiem, zapewniające duży zasięg i precyzyjny transport materiałów.
• Żurawie dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży, a obraca się cała kolumna z wysięgnikiem.
• Żurawie z wysięgnikiem wychylnym (luffing jib): Wysięgnik może być wychylny z cięgnikiem zainstalowanym na jego końcu. Wysięg rozkłada się podobnie jak wieża, również hydraulicznie. Zaletą jest możliwość złożenia wysięgnika w trakcie przenoszenia ładunku na czas omijania przeszkody. Żurawie z wysięgnikiem wychylnym dominują w centrach miast - tam, gdzie przestrzeń w poziomie jest ograniczona.
• Żurawie z wysięgnikiem stałym, poziomym (flat top lub hammerhead): Cięgnik (wózek) porusza się po nim.
• Żurawie samomontujące: Dla inwestycji krótkoterminowych idealne są żurawie samomontujące. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych.

Parametry Techniczne i Dobór Żurawia

Dźwig wieżowy jako urządzenie służące do zmontowania danej konstrukcji wieloelementowej powinien być dobrany według określonych parametrów technicznych. Istotne w tym zakresie są:

• Wysokość podnoszenia: Największe dźwigi naziemne osiągają wysokość podnoszenia do 100 m. W przypadku żurawi umieszczanych na budynkach, ograniczeniem jest długość liny podnoszącej.
• Długość wysięgnika: Należy tutaj zauważyć, że wysięg żurawia jest odległością między osią pionową obrotu żurawia a równoległą do niej osią, która przechodzi przez środek haka i środek ciężkości zawieszonego na nim ciężaru.
• Obrót wysięgnika: W tym zakresie wyróżnia się żurawie dolnoobrotowe (mechanizm obrotu znajduje się na dole wieży) i górnoobrotowe (mechanizm znajduje się na górze, obracany jest jedynie wysięgnik).
• Udźwig: Jest to parametr określający maksymalny ciężar ładunku, jaki żuraw może transportować. Podaje się go w tonach lub kilogramach. Największy obecnie produkowany żuraw, KRØLL K10000, ma długość wysięgnika 100 m, a jego udźwig maksymalny to 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.

Montaż i Transport Żurawia Wieżowego

Transport żurawia na budowę odbywa się w elementach na ciężarówkach. Montaż na placu budowy to złożony proces, często wymagający użycia pomocniczego żurawia samojezdnego.

1. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia, do której mocowana jest wieża.
2. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny.
3. Po wypoziomowaniu żurawia przystępuje się do ustawienia wieży do pionu, a następnie założenia przeciwwagi.
4. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg.
5. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.

Wysokość operacyjną żurawia uzyskuje się poprzez dodawanie kolejnych segmentów masztu lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.

Rola Przeciwwagi i Bezpieczeństwo Pracy

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze, złożonej z betonowych bloków montowanych na przeciwwysięgniku. Ich masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Niedobór lub zły montaż przeciwwagi może prowadzić do krytycznych przechyłów lub utraty stateczności, dlatego zawsze są dobierane zgodnie z tabelą obciążeń producenta.

Bezpieczeństwo na budowie zapewnia nie tylko sprzęt, ale i rygorystyczne procedury. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). W przypadku silnych podmuchów operator musi zatrzymać pracę, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się „z wiatrem” (tzw. weathervaning) i zminimalizować opór aerodynamiczny. W stanie postoju konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Regularne przeglądy techniczne, badania Urzędu Dozoru Technicznego (UDT) i książka konserwacji są niezbędne dla każdej jednostki, gwarantując ciągłość bezpiecznej eksploatacji.

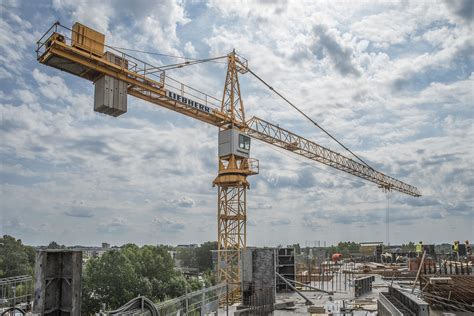

Zastosowanie Żurawi Wieżowych

Żuraw wieżowy jest narzędziem często wykorzystywanym w budownictwie, pełniąc kluczową rolę w logistyce budowy. Pozwala on zaoszczędzić sporo miejsca, w szczególności w przypadku budowy w gęstej zabudowie. W budownictwie częściej stosowane są żurawie stacjonarne niż żurawie przejezdne. Przy odpowiednim doborze wysięgnika żurawia, cały dźwig montuje się na stałe, zapewniając odpowiedni zasięg roboczy.

Żurawie wieżowe dają możliwość wykonania szybkiego montażu i transportu niezbędnych elementów lub materiałów. Z tego powodu ich zastosowanie na większych budowach jest uzasadnione ekonomicznie i przynosi znaczne oszczędności. Żuraw wieżowy pozwala zredukować liczbę transportów pionowych, przyspiesza prace montażowe i zwiększa bezpieczeństwo operacyjne. Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne.

Wynajem Żurawi Wieżowych

Wynajem żurawi wieżowych to doskonałe rozwiązanie dla firm budowlanych, które nie posiadają własnego sprzętu lub potrzebują dodatkowego wyposażenia na czas realizacji konkretnego projektu. Dzięki usługom wynajmu, firmy budowlane zyskują dostęp do najnowszych modeli żurawi, bez konieczności inwestowania dużych sum pieniędzy w zakup własnego sprzętu.

Wynajem żurawi wieżowych to nie tylko korzyści finansowe, ale przede wszystkim elastyczność i możliwość dostosowania sprzętu do konkretnych potrzeb i wymagań projektu. Oferta wynajmu żurawi wieżowych może obejmować również serwis i obsługę sprzętu, co zwiększa bezpieczeństwo i efektywność pracy na budowie.

Najczęściej Zadawane Pytania

Jak długo trwa montaż żurawia wieżowego?

Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Czy żurawie wieżowe są odporne na silny wiatr?

Tak, jednak każdy żuraw ma określony przez producenta dopuszczalny zakres pracy przy wietrze. Zazwyczaj maksymalna prędkość wiatru dla bezpiecznego podnoszenia ładunków wynosi 10-15 m/s. Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Kto może obsługiwać żuraw wieżowy?

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.

Jakie uprawnienia są potrzebne do obsługi żurawia wieżowego?

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.
