Żuraw Gąsienicowy XCMG XGC88000: Informacje i Specyfikacje

W świecie inżynierii budowlanej i przemysłowej, gdzie projekty wymagają podnoszenia ekstremalnych ładunków na znaczne wysokości i odległości, kluczowe znaczenie mają maszyny o niezwykłej mocy i niezawodności. Jedną z takich maszyn jest żuraw gąsienicowy XCMG XGC88000, który stał się punktem odniesienia w branży dźwigowej. Niezależnie opracowany w Chinach, ten ciężki dźwig zmienił reguły gry od czasu swojego debiutu.

Historia Rozwoju i Debiut Rynkowy

Projekt żurawia XGC88000 został zrealizowany w ramach Narodowego Programu 863 Ministerstwa Nauki i Technologii jako wspólne przedsięwzięcie XCMG i SINOPEC, chińskiego przedsiębiorstwa z branży petrochemicznej. Produkowane przez XCMG zaawansowane technologicznie żurawie o udźwigu 1 000 i 2 000 ton, gwarantujące wysoki poziom bezpieczeństwa i niezawodności, uplasowały firmę jako lidera w sektorze dużych maszyn budowlanych.

Pierwszy model żurawia zszedł z linii produkcyjnej w listopadzie 2012 roku. Jego udźwig nominalny wynosił 3 600 ton, a maksymalny moment obrotowy 88 000 tonometrów. Żuraw gąsienicowy XCMG XGC88000 zadebiutował w 2013 roku.

Kluczowe Cechy i Innowacje Technologiczne

Żuraw XGC88000 został zaprojektowany z myślą o modułowej konstrukcji, która ułatwia jego przemieszczanie i montowanie w docelowym miejscu pracy. Całkowita masa żurawia to niemal 6000 ton.

Udźwig i Moment Podnoszenia

Żuraw XCMG XGC88000 ustanowił zdumiewający punkt odniesienia w branży dzięki niezwykłemu maksymalnemu udźwigowi wynoszącemu 4500 ton. Za pomocą głównego wysięgnika XGC88000 może unieść tę niesamowitą masę, co można porównać do podniesienia jednocześnie 3000 samochodów rodzinnych. Dzięki połączeniu wysięgnika głównego i superpodniesienia żuraw może osiągnąć maksymalny moment podnoszenia wynoszący 88 000 t·m. Warto zaznaczyć, że te specyfikacje opierają się na najnowszym ulepszonym modelu, XGC88000-2.

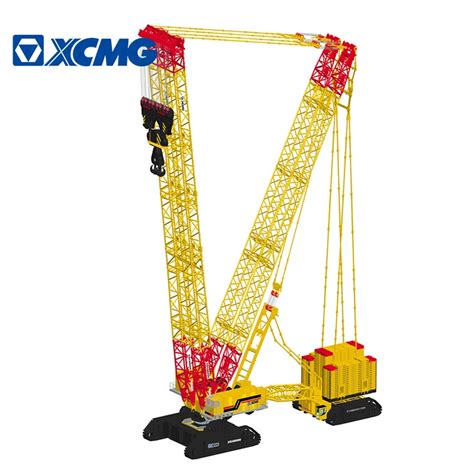

Konstrukcja Wysięgnika i Zastosowane Materiały

Jednym z głównych wyzwań podczas projektowania żurawia o bardzo dużym tonażu jest radzenie sobie z momentem zginającym i siłami ścinającymi generowanymi przez ładunek o masie 4500 ton, które mogą łatwo doprowadzić do deformacji wysięgnika, a nawet awarii. Aby rozwiązać ten problem, w modelu XGC88000 zastosowano konstrukcję kompozytową, która łączy w sobie wielosekcyjny wysięgnik teleskopowy o przekroju skrzynkowym z osadzonymi żebrami wzmacniającymi.

Główny wysięgnik wykonany jest ze stali o wysokiej wytrzymałości Q690D z granicą plastyczności co najmniej 690 MPa. Najważniejsze spoiny są spawane przy użyciu automatyzacji robotycznej, co pozwala uzyskać współczynnik kwalifikacji po pierwszym przejściu wynoszący ponad 99,5%.

Standardowy wysięgnik główny ma długość 120 metrów i można go wydłużyć do 216 metrów. Dodatkowo opcjonalny wysięgnik wieżowy może dodatkowo zwiększyć zasięg do ponad 300 metrów. Dodatkowy promień podnoszenia XGC88000 wynosi od 28 do 37 metrów i można go dynamicznie regulować. Przeciwwaga superlift waży 1650 ton, co umożliwia precyzyjną kontrolę wahań ładunku.

Modułowa Budowa i Podwozie

Ogromne możliwości podnoszenia wiążą się z zastosowaniem potężnych komponentów, których transport jest często bardzo utrudniony ze względu na restrykcje prawne. Specjalnie zaprojektowane zostało łożysko obrotowe o małym rozmiarze i dużym udźwigu. Specjalną technologię zastosowano również do produkcji dużych elementów jak rama podwozia, stół obrotowy czy rama gąsienicy.

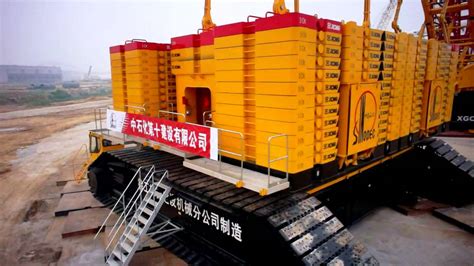

Podwozie XGC88000 ma konstrukcję modułową z hydraulicznie wysuwanymi gąsienicami. Pozwala to na elastyczne pozycjonowanie w obszarze o wymiarach od 45m x 45m do 90m x 90m. Gąsienice mają dużą powierzchnię styku wynoszącą 200 metrów kwadratowych, co odpowiada połowie boiska do koszykówki. Podwozie żurawia ma rozstaw kół 4,5 metra i wywiera nacisk na podłoże mniejszy lub równy 0,12 MPa. Cały żuraw ma około 200 metrów długości, a pas gąsienicowy liczy 3 metry wysokości.

Odporność na Ekstremalne Warunki

Żuraw jest zbudowany tak, aby wytrzymać ekstremalne warunki środowiskowe, w tym pustynne upały (ponad 50 stopni Celsjusza), temperatury polarne (-40 stopni Celsjusza) i wysoką mgłę solną na morzu. Kluczowe komponenty, takie jak cylindry hydrauliczne i elektryczne szafy sterownicze, są wyposażone w powłoki termoizolacyjne klasy nano, które są odporne na temperatury w zakresie od -50 stopni do 80 stopni Celsjusza. Posiadają również potrójne zabezpieczenia: antykorozyjne, przeciwkorozyjne oraz chroniące przed mgłą solną i zabrudzeniami.

Rekordy i Zastosowania w Praktyce

XGC88000 może unosić ekstremalne ładunki w warunkach, w których inne typy dźwigów nie dają rady. Żurawie gąsienicowe są często idealne do podnoszenia dużych ładunków na dużych wysokościach i odległościach w takich branżach, jak budownictwo, wydobycie ropy i gazu oraz rolnictwo.

Po pomyślnej realizacji ponad 200 projektów podnoszenia na dużą skalę, XGC88000 ustanowił zdumiewający punkt odniesienia w branży. Kolejny test, przeprowadzony w obecności klientów z różnych części kraju, udowodnił, że żuraw XGC88000 jest w stanie podnieść ładunek o wadze 4 500 ton, tj. znacznie większej niż wynosi jego nominalny udźwig.

Drugi żuraw XGC88000 zanotował w 2015 roku kolejny światowy rekord podnoszenia, podnosząc ładunek testowy o wadze 4 500 ton przy pomocy 60-metrowego wysięgnika w promieniu nieco ponad 17 metrów. Pierwsze zadanie wykonane przez ten żuraw polegało na zainstalowaniu wieży propylenowej w parku przemysłowym Wanhua w mieście Yantai w północno-wschodniej prowincji Shandong w Chinach. Żuraw XGC88000 brał udział w różnych zadaniach realizowanych na terenie całego kraju i został bardzo pozytywnie oceniony przez klientów odnośnie bezpieczeństwa, stabilności i wysokiej wydajności.

Korzyści z Zastosowania Stali Strenx® 1100 E

W projektowaniu i wprowadzaniu tak zaawansowanego produktu jak XGC88000, XCMG korzysta wyłącznie z najbardziej niezawodnych materiałów, by zapewnić bezpieczeństwo, stabilność oraz zadowolenie klientów. Stal Strenx® jest idealnym wyborem.

Wytrzymałość i Redukcja Masy

• Jako stal o wysokiej wytrzymałości, konstrukcyjna stal Strenx® zaprojektowana została do pracy z dużym obciążeniem bez awarii sprzętu, zapewniając maksymalną wytrzymałość przy mniejszej masie. Minimalna granica plastyczności Strenx® 1100 E wynosi 1100 MPa.
• Dzięki tak wytrzymałej stali, pręty sprężające mogą być cieńsze, co redukuje masę konstrukcji na rzecz łatwiejszego manewrowania i niższych kosztów transportu.
• Stal Strenx® pomaga zapewnić wytrzymałość, bezpieczeństwo i stabilność sprzętu dźwigowego, sprawiając, że produkty są mocniejsze, lżejsze, bezpieczniejsze, bardziej konkurencyjne i przyjazne dla środowiska.

Łatwość Obróbki i Przewidywalność

• Niezawodne i powtarzalne własności mechaniczne stali Strenx® spełniają wszystkie surowe wymagania klientów i przepisów prawa.
• Strenx® 1100 E stosowany jest od początku w dźwigach XGC88000, a pręty cięte są z blach w zakładzie SSAB w Kunshan według projektu XCMG.
• Powtarzalne własności, gwarantowane tolerancje wymiarów oraz wysoka jakość powierzchni Strenx® 1100 E sprawiają, że cięcie i obróbka maszynowa stali jest łatwiejsza i bardziej przewidywalna. Stabilne zachowanie warsztatowe zapewnia maksymalną wydajność oraz efektywny kosztowo proces produkcji.
• Masowa produkcja wysokiej jakości prętów sprężających dla dźwigów gąsienicowych XCMG jest możliwa dzięki powtarzalnym własnościom Strenx® 1100 E.

Znaczenie XGC88000 dla Branży

Od zniszczenia monopolu zagranicznej technologii po stanie się światowym punktem odniesienia dla żurawi o bardzo dużym tonażu, XGC88000 nie tylko reprezentuje niezwykłą drogę Chin od naśladowcy do lidera w branży produkcji sprzętu, ale także służy jako niezawodna kotwica dla mega-projektów. Ten potężny żuraw gąsienicowy od XCMG jest dowodem na innowacyjność i dążenie do doskonałości w inżynierii ciężkich maszyn budowlanych.
