Zblocza hakowe w systemach dźwigowych: definicja, zastosowanie i konserwacja

Zblocza hakowe to istotne elementy wykorzystywane w systemach transportu bliskiego. Ich głównym zadaniem jest zwiększenie efektywności podnoszenia i przenoszenia ładunków poprzez przeniesienie siły z wciągnika na hak, na którym zawieszany jest ładunek. Zblocza hakowe odgrywają kluczową rolę w wielu sektorach gospodarki, znajdując zastosowanie w budownictwie, przemyśle ciężkim, transporcie, branży morskiej, rolnictwie oraz działaniach ratowniczych.

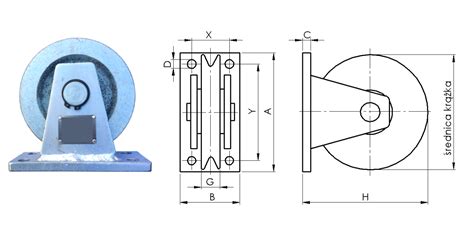

Definicja i budowa zblocza

Warto rozróżnić podstawowe pojęcia techniczne. Krążek to po prostu rowkowane koło, po którym porusza się lina. Zblocze natomiast to kompletny zespół składający się z krążka zamontowanego wewnątrz ramy z otwieraną płytą boczną, umożliwiającą nałożenie go na linę w dowolnym miejscu na jej długości.

Zblocza hakowe można podzielić na kilka typów w zależności od ich konstrukcji:

• Zblocza stałe: sztywno przytwierdzone do konstrukcji, co zapewnia stabilność podczas podnoszenia.
• Zblocza obrotowe: wyposażone w łożysko umożliwiające swobodny ruch haka, co ułatwia manipulację ładunkiem.
• Zblocza zawieszane na sworzniu: pozwalają na szybki demontaż i wymianę.
• Modele mocowane na zaczepie lub uchwycie: zapewniają elastyczność w konfiguracji urządzenia.

Podział ze względu na mechanizm podnoszący

W zależności od zastosowanego mechanizmu, zblocza dzielimy na:

• Zblocza linowe: wykorzystują stalowe liny prowadzone przez system krążków, co zmniejsza siłę potrzebną do uniesienia ładunku i pozwala na płynną pracę w suwnicach oraz wciągnikach linowych.
• Zblocza łańcuchowe: stosują wytrzymałe łańcuchy nośne, które są bardziej odporne na ścieranie i uszkodzenia mechaniczne.

Zasada działania i przewaga mechaniczna

Zblocze wyrywające zapewnia dwie kluczowe zalety: przewagę mechaniczną i możliwość zmiany kierunku. Zblocze podwaja siłę uciągu wciągarki, tworząc dwuczęściowy system linowy. System ten zmniejsza o połowę prędkość liny, ale efektywnie podwaja udźwig. Dodatkowo zblocze przekierowuje linę wokół przeszkód, umożliwiając ciągnięcie pod kątem, który w innym przypadku byłby niemożliwy.

Uwaga: Siła działająca na punkt kotwiczenia jest prawie zawsze większa niż ciężar samego ładunku. Przy zmianie kierunku o 90 stopni siła ta jest około 1.4 raza większa od naciągu liny.

Eksploatacja i bezpieczeństwo

Prawidłowy montaż zblocza to kluczowy element zapewniający bezpieczeństwo pracy. Przed instalacją należy sprawdzić stan techniczny urządzenia, zwracając uwagę na oznaki zużycia, skręcenia lub wygięcia haka i płyt bocznych.

Zasady bezpiecznej obsługi

1. Zawsze używaj wyraźnych sygnałów ręcznych do komunikacji z operatorem.
2. Upewnij się, że wszyscy pracownicy znajdują się z dala od liny wciągarki.
3. Nigdy nie przekraczaj udźwigu znamionowego bloczka (np. 8,000 lub 12,000 funtów).
4. Dopasuj typ bloczka do średnicy i rodzaju liny (stalowa vs. syntetyczna).

Konserwacja

Regularna konserwacja znacząco wpływa na żywotność zblocza. Należy systematycznie smarować łożyska oraz inne elementy ruchome. Formalna, udokumentowana kontrola powinna być przeprowadzana przez kompetentną osobę co najmniej raz w roku, w zależności od intensywności użytkowania.
