Współczesna logistyka, budownictwo, przemysł czy rolnictwo nie mogłyby funkcjonować bez efektywnych i niezawodnych maszyn do podnoszenia i przemieszczania ciężkich ładunków. Wśród nich szczególne miejsce zajmują żurawie hydrauliczne HDS - wszechstronne urządzenia, które znacząco usprawniają pracę w wielu sektorach gospodarki. Skrót HDS, oznaczający Hydrauliczny Dźwig Samochodowy, doskonale oddaje ich mobilny i hydrauliczny charakter. Są to zazwyczaj żurawie przenośne montowane na podwoziach samochodowych, co pozwala na szybki transport i realizację zadań w różnorodnych lokalizacjach.
Charakterystyka i parametry techniczne żurawia Atlas 100.1
Model Atlas 100.1 to popularny żuraw hydrauliczny często spotykany na podwoziach takich marek jak MAN. Maszyna ta cechuje się konkretnymi parametrami udźwigu, które zmieniają się wraz z zasięgiem ramienia. Poniższa tabela przedstawia szczegółowe możliwości tego urządzenia:
| Zasięg ramienia (metry) | Maksymalny udźwig (kilogramy) |
|---|---|
| 1,9 m | 5000 kg |
| 3,8 m | 2700 kg |
| 5,5 m | 1820 kg |
| 7,2 m | 1400 kg |
Warto zauważyć, że wydajność układu hydraulicznego ma kluczowe znaczenie dla dynamiki pracy. W przypadku modeli Atlas na samochodach do drewna, stosuje się niekiedy pompy o wydajności np. 2x80L, aby zapewnić odpowiednią szybkość ruchów roboczych.
Typowe problemy eksploatacyjne i diagnostyka układu hydraulicznego
Użytkownicy żurawi Atlas 100.1 niekiedy zgłaszają problemy dotyczące wolnej pracy urządzenia, szczególnie widoczne przy jednoczesnym poruszaniu dwoma ramionami. Często zdarza się, że nawet przy podkręceniu obrotów silnika na gazie ręcznym, ruchy pozostają powolne.
Przyczyną takiego stanu rzeczy może być nieodpowiedni dobór komponentów. Jeśli HDS był montowany wtórnie, istnieje ryzyko, że zastosowano pompę od wywrotu zamiast dedykowanej pompy do żurawia. Choć pompy marki Meiller są wysokiej klasy, ich parametry w układach wywrotu mogą nie odpowiadać zapotrzebowaniu na przepływ oleju wymaganemu przez żuraw hydrauliczny. W takich sytuacjach niezbędna może być regeneracja pomp, silników, rozdzielaczy lub wymiana podzespołu na właściwy dla danego modelu żurawia.
Alternatywne rozwiązania: Żurawie Bonfiglioli
Wybierając żuraw HDS, warto rozważyć także urządzenia marki Bonfiglioli. Są one dostosowane do montażu na każdym typie podwozia, w tym: DAF, FORD, ISUZU, IVECO, MAN, RENAULT czy SCANIA. HDS-y marki Bonfiglioli charakteryzują się nierozbudowaną elektroniką, co czyni je niezawodnymi podczas pracy oraz łatwymi w obsłudze. Dzięki zminimalizowanej ilości elektroniki, sprzęt ten jest znacznie mniej podatny na awarie, co ma szczególne znaczenie w trudnych warunkach terenowych.
Żurawie te mogą być montowane w różnych konfiguracjach:
- Za kabiną kierowcy
- Na tylnym zwisie
- Na konsoli w środkowej części pojazdu
Podział i rodzaje żurawi HDS ze względu na konstrukcję
Zrozumienie różnic między typami żurawi jest kluczowe dla optymalnego wyboru maszyny. HDS odróżnia się od modeli budowlanych przede wszystkim sposobem montażu na pojazdach, takich jak przyczepy czy samochody dostawcze.
Podział ze względu na konstrukcję wysięgnika
Wysięgnik to serce każdego żurawia, odpowiedzialne za zasięg i udźwig:
- Wysięgniki teleskopowe: Składają się z kilku sekcji wysuwających się jedna z drugiej. Są kompaktowe po złożeniu i doskonałe do precyzyjnego docierania do trudnych miejsc.
- Wysięgniki łamane (przegubowe): Posiadają kilka przegubów, co umożliwia bardzo elastyczne manewrowanie ładunkiem nawet w ciasnych przestrzeniach.
Kluczowe parametry przy wyborze żurawia
Wybór odpowiedniego urządzenia powinien być poprzedzony analizą parametrów technicznych:
- Udźwig maksymalny: Największa masa, jaką żuraw może podnieść (pamiętając, że maleje on wraz z zasięgiem).

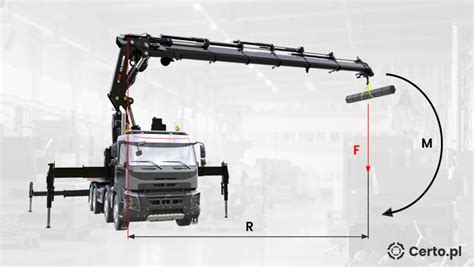

- Moment udźwigu: Wyrażony w tonometrach (tM) iloczyn udźwigu i zasięgu, określający ogólną moc urządzenia.
- System sterowania: Od tradycyjnych dźwigni ręcznych, przez precyzyjne sterowanie elektroniczne, aż po sterowanie radiowe, które zapewnia operatorowi swobodę i bezpieczeństwo.
- System stabilizacji: Podpory boczne muszą być zawsze prawidłowo ustawione, aby zapewnić stabilność całego pojazdu.
#8 Blokady wysunięcia podpór z kieszeni - Żuraw przenośny HDS egzamin praktyczny UDT
Bezpieczeństwo i konserwacja (UDT)
Bezpieczna praca żurawia HDS jest niemożliwa bez przestrzegania procedur. Każdy operator musi posiadać uprawnienia wydane przez Urząd Dozoru Technicznego (UDT). Zgodnie z prawem, wszystkie urządzenia transportu bliskiego podlegają obowiązkowym przeglądom technicznym.
Codzienna kontrola i serwis
Przed rozpoczęciem pracy operator powinien sprawdzić:
- Poziom oleju hydraulicznego.
- Stan węży hydraulicznych pod kątem wycieków i pęknięć.
- Stan konstrukcji stalowej oraz połączeń sworzni.
- Działanie systemów bezpieczeństwa i oświetlenia.
Wysoka jakość komponentów, takich jak pręty tłoczyskowe Cromax oraz rury cylindrowe, stanowi fundament trwałości siłowników hydraulicznych. W przypadku awarii, profesjonalna regeneracja siłowników jest często bardziej ekonomiczną alternatywą dla zakupu nowych części. Serwis Atlas czy Terex oferuje pełną diagnostykę elektroniki, rozdzielaczy oraz regenerację pomp, co pozwala na przywrócenie pełnej sprawności urządzenia.
Prawidłowy montaż żurawia na podwoziu to skomplikowany proces, który musi być wykonany zgodnie z normami producenta, aby uniknąć uszkodzenia ramy pojazdu i problemów z homologacją. Profesjonalne firmy gwarantują, że wszystkie wzmocnienia ramy i podłączenia zostaną wykonane zgodnie ze sztuką inżynierską.
