Jeśli pracujesz w logistyce, budownictwie lub leśnictwie, z pewnością widziałeś samochód ciężarowy z zamontowanym ramieniem hydraulicznym, który w kilka minut rozładowuje palety materiałów budowlanych lub układa kłody drewna na przyczepie. HDS, czyli hydrauliczny dźwig samochodowy, odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co przekłada się na efektywność i bezpieczeństwo pracy.
Czym jest żuraw HDS?
HDS to specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów bez potrzeby korzystania z dodatkowego sprzętu, takiego jak wózki widłowe czy suwnice stacjonarne. W branży logistycznej dźwigi te sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio „pod inwestycję”.
Budowa i zasada działania

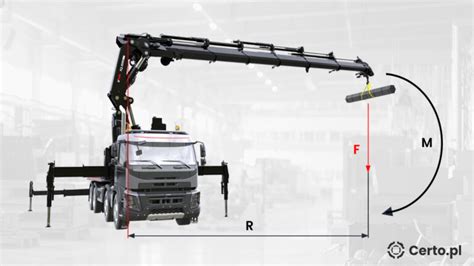

Budowa HDS jest podobna niezależnie od producenta (np. Hiab, Palfinger, Fassi). Konstrukcja składa się z elementów stałych oraz zmiennych, które można dostosowywać do specyfiki zadań.
Kluczowe komponenty konstrukcyjne:
- Podstawa żurawia: Platforma łącząca urządzenie z ramą pośrednią i podwoziem pojazdu.
- Zestaw podpór: Wysuwane ramiona stabilizujące pojazd; pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100%.
- Kolumna: Pionowy element przenoszący moment obrotowy z napędu na wysięgnik.
- Wysięgnik: Główna część robocza z sekcjami teleskopowymi (zasięg od 8 do 35 metrów). Obowiązuje tu zasada: im dłuższy wysięg, tym mniejszy udźwig.
Układ hydrauliczny
Sercem urządzenia jest pompa hydrauliczna napędzana silnikiem pojazdu przez przystawkę mocy (PTO). Tłoczy ona olej pod wysokim ciśnieniem (nawet 350 bar) do rozdzielaczy i siłowników, umożliwiając precyzyjne sterowanie ruchem ramienia.
Animacja akumulatora
Rodzaje żurawi HDS i ich zastosowanie
Przepisy UDT rozróżniają kilka kategorii żurawi, z których każda odpowiada na inne potrzeby branżowe:
| Typ żurawia | Charakterystyka |
|---|---|
| Przenośne | Lekkie, montowane na pojeździe, idealne do transportu ogólnego (1-5 ton). |
| Przeładunkowe | Typowe HDS na ciężarówkach (10-20 ton), używane w budownictwie i hurtowniach. |
| Leśne | Wyposażone w chwytaki (grapple) i rotatory, przystosowane do pracy w trudnym terenie. |
| Przewoźne | Urządzenia mobilne, które można zdjąć z pojazdu, stosowane w portach i bazach. |
Bezpieczeństwo i przepisy UDT
W Polsce eksploatacja żurawi HDS podlega pod Urząd Dozoru Technicznego (UDT). Operatorzy muszą posiadać stosowne uprawnienia zdobyte po egzaminie państwowym.
Zasady BHP podczas pracy:
- Zawsze rozkładaj podpory na pełny rozstaw na stabilnym gruncie (nośność min. 200 kPa).
- Stosuj podkłady pod stopy podpór w trudnym terenie (min. 50x50 cm).
- Bezwzględnie zakazuje się przebywania osób pod ładunkiem i w zasięgu pracy ramienia.

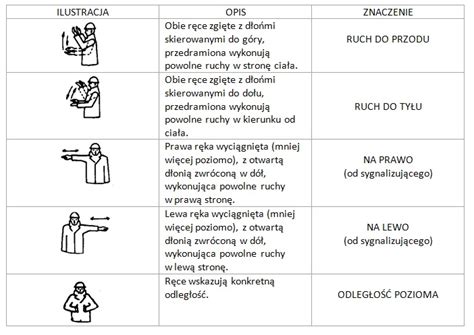

- Współpracuj z sygnalistą przy ograniczonej widoczności, używając ustalonych znaków ręcznych.
- Nigdy nie przekraczaj tabeli udźwigu i nie szacuj wagi „na oko”.
Regularna konserwacja, obejmująca kontrolę układów hydraulicznych, hamulcowych oraz konstrukcji nośnej, jest kluczowa dla bezpiecznej eksploatacji. Każda usterka w dokumentacji technicznej lub stan urządzenia odbiegający od normy wyklucza sprzęt z eksploatacji do czasu naprawy przez certyfikowanego konserwatora.
