Żuraw mobilny warsztatowy – kompleksowy przewodnik

Żurawie przejezdne, znane również jako żurawie warsztatowe lub żurawiki, to niezbędne urządzenia dźwigowe w każdym profesjonalnym warsztacie samochodowym oraz przydomowym garażu. Te mobilne dźwigi zostały zaprojektowane do precyzyjnego i bezpiecznego podnoszenia oraz transportu ciężkich przedmiotów na niewielkie odległości, zwłaszcza silników samochodowych i innych masywnych komponentów. Dzięki swojej konstrukcji na kołach zapewniają doskonałą mobilność i elastyczność pracy.

Co to są żurawie przejezdne i do czego służą?

Żurawie przejezdne to mobilne urządzenia dźwigowe, najczęściej o napędzie hydraulicznym, przeznaczone do podnoszenia i przemieszczania ciężkich ładunków w obrębie ograniczonej przestrzeni, takiej jak warsztat, hala produkcyjna czy garaż. Charakteryzują się ramą na kołach, wysięgnikiem oraz mechanizmem podnoszącym (zazwyczaj hydraulicznym).

Głównym zadaniem żurawi przejezdnych jest podnoszenie i opuszczanie ciężkich przedmiotów, których ręczne przemieszczenie byłoby niemożliwe lub niebezpieczne. Służą przede wszystkim do wyjmowania i wkładania silników oraz skrzyń biegów w pojazdach, ale także do przenoszenia innych ciężkich maszyn, części czy materiałów podczas montażu, demontażu lub napraw.

Gdzie stosuje się żurawie przejezdne?

Żurawie przejezdne znajdują zastosowanie głównie w warsztatach samochodowych, stacjach obsługi pojazdów, serwisach maszyn rolniczych i budowlanych, a także w przydomowych garażach zaawansowanych majsterkowiczów. Wykorzystywane są również w niewielkich zakładach produkcyjnych i magazynach do sporadycznego podnoszenia i transportu ładunków.

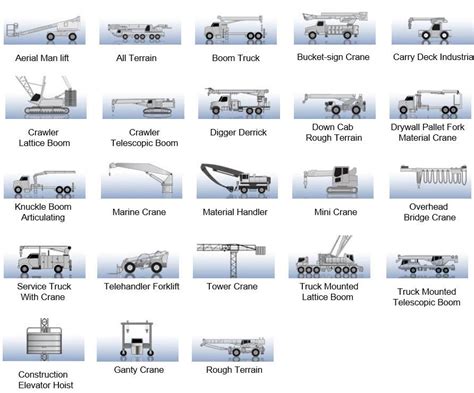

Rodzaje i zastosowanie żurawi warsztatowych

Wśród żurawi warsztatowych wyróżnia się kilka typów, dostosowanych do różnorodnych zastosowań i specyfiki przestrzeni roboczej.

Żurawie hydrauliczne przejezdne

Najpopularniejszy typ to żuraw hydrauliczny przejezdny, wyposażony w pompę i siłownik hydrauliczny, co umożliwia łatwe podnoszenie ładunków przy minimalnym wysiłku operatora. Dostępne są modele o różnym udźwigu, najczęściej spotykane to żuraw warsztatowy 1000kg (1T) oraz żuraw warsztatowy 2000kg (2T). Wiele modeli posiada składaną konstrukcję, co ułatwia ich przechowywanie w ograniczonej przestrzeni warsztatowej. Mobilny żuraw hydrauliczny charakteryzuje się solidną i wytrzymałą konstrukcją opartą na stalowych zestawach kołowych. Urządzenia tego typu znajdują zastosowanie m.in. w warsztatach samochodowych, hurtowniach, magazynach, a także we wszystkich innych miejscach, w których zachodzi konieczność przenoszenia ciężkich ładunków.

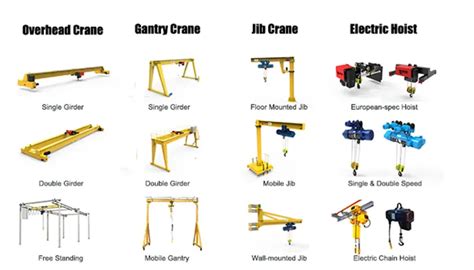

Inne typy żurawi warsztatowych

• Żurawie przyścienne: montowane do ścian, idealne do mniejszych przestrzeni. Charakteryzują się wytrzymałą konstrukcją, gwarantującą długą żywotność i bezproblemowe użytkowanie. Dzięki specjalnie zaprojektowanej budowie zajmują bardzo mało miejsca. Z powodzeniem można je wykorzystywać zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Mogą być wyposażone w napęd elektryczny lub ręczny, a także występują w wersjach przegubowych oraz modelach wykonanych w lekkim systemie dźwignicowym. Stacjonarny żuraw warsztatowy może być montowany m.in. do betonowych ścian nośnych, filarów i metalowych konstrukcji. Żurawie warsztatowe przyścienne oparte są na konstrukcji wysięgu mocowanego bezpośrednio do elementów konstrukcyjnych hali - ściany bądź betonowego słupa. Ten sposób zamocowania ogranicza możliwość obrotu ramienia do 180°. W sprzyjających warunkach konstrukcyjnych - montaż na słupie - można osiągnąć obrót w zakresie 270°.
• Żurawie słupowe: charakteryzują się dużą stabilnością dzięki montażowi na słupie. Dostępne w ofercie żurawie słupowe charakteryzują się łatwą obsługą, dużym kątem obrotu i szerokim zakresem pola roboczego. Mogą być wyposażone m.in. w wciągnik łańcuchowy bądź elektryczny oraz wózek jezdny. Na szczególną uwagę zasługuje również obrotowy żuraw słupowy z przegubowym ramieniem, umożliwiającym niezwykle precyzyjne manipulowanie ładunkiem. W żurawiach warsztatowych słupowych wysięgnik zamocowany jest na słupie posadowionym bezpośrednio na posadzce.
• Żurawie warsztatowe obrotowe: dzięki specjalnie zaprojektowanej konstrukcji, umożliwiają szybki montaż zarówno do pionowego, jak i poziomego podłoża. Wyciągarka wraz z liną zostały schowane pod solidną obudową. Możliwość obrotu o 360 stopni i w pełni regulowana korba gwarantują wszechstronne wykorzystanie urządzenia.
• Żurawiki z przeciwwagą oraz żurawiki umożliwiające obsługę palet euro.
• Przenośne lekkie żurawiki aluminiowe.

Typy żurawi słupowych:

• ZSP - żurawie słupowe pełnoobrotowe: osiągające, ze względu na swoją konstrukcję, maksymalne parametry podnoszenia i wysięgu. Wysięgnik żurawia ZSP może wykonać pełen obrót 360°, co pozwala na objęcie jego pracą pełnego okręgu o promieniu równym długości wysięgnika. Obrót żurawia może być wykonywany ręcznie bądź napędzany elektrycznie.
• ZSW - żurawie słupowe wspornikowe: są urządzeniami o średnich parametrach technicznych, jednak są zamawiane przez klientów najczęściej, głównie ze względu na korzystny stosunek ceny do osiąganych parametrów. Konstrukcja wysięgnika, zamocowanego na wsporniku, pozwala na osiągnięcie maksymalnej wysokości podnoszenia w danej infrastrukturze zakładowej. Obrót żurawia wykonywany jest ręcznie, a kąt obrotu wynosi 270°.
• ZSO - żurawie słupowe z odciągiem: są żurawiami o lekkiej budowie, lecz osiągają mniejsze niż pozostałe dwa typy wysokości podnoszenia. Obrót żurawia wykonywany jest ręcznie, a kąt obrotu wynosi 270°.

Typy żurawi przyściennych:

• W grupie żurawi przyściennych największe parametry osiąga żuraw przyścienny ZPP. Analogicznie do żurawia ZSP, przeznaczony jest do najcięższych zadań - jego wysięgnik może mieć długość do 12 metrów, a udźwig - do 10 ton.
• ZPW - żuraw przyścienny wspornikowy: jest urządzeniem o średnich możliwościach technicznych. W tej grupie żurawi zamawiany jest najczęściej - gwarantuje korzystny stosunek jego ceny do parametrów.
• ZPO - żurawie przyścienne z odciągiem: dzięki swojej konstrukcji, charakteryzują się najlżejszą budową. Osiągają udźwig analogiczny do ZPW, lecz przy znacznie krótszym, 6-metrowym wysięgniku.

Manipulatory

W grupie żurawi warsztatowych wyodrębnia się ich typ nazywany manipulatorem. Wysięgnik takiego żurawia ma konstrukcję łamaną, co umożliwia dokładniejsze manipulowanie ładunkiem w procesach technologicznych. Tego typu żurawiki stosowane są przede wszystkim na liniach montażowych - do operowania komponentami bądź narzędziami i maszynami.

Zalety żurawi przejezdnych

Inwestycja w żuraw przejezdny to inwestycja w wydajność i bezpieczeństwo pracy. Najważniejsze zalety to:

• Mobilność: dzięki kołom można je łatwo przemieszczać.
• Wszechstronność: umożliwiają podnoszenie różnorodnych ładunków.
• Bezpieczeństwo: redukują ryzyko urazów.
• Oszczędność miejsca: wiele modeli oferuje składaną konstrukcję.
• Łatwość obsługi: modele hydrauliczne wymagają niewielkiego wysiłku.
• Precyzja: kontrolowane podnoszenie i opuszczanie.

Żurawik warsztatowy jest jednym z podstawowych elementów wyposażenia stanowiska pracy w fabrykach i zakładach przemysłowych. Umożliwia samodzielne wykonywanie zadań wymagających podnoszenia dużych ciężarów, przyspiesza procesy naprawcze i montażowe oraz chroni zdrowie przed przeciążeniami i kontuzjami.

Jak wybrać najlepszy żuraw przejezdny?

Wybierając żuraw, należy zwrócić uwagę na kilka kluczowych aspektów:

1. Maksymalny udźwig: dostosowany do potrzeb, np. 1T, 2T, pamiętając o jego zmianie wraz z wysunięciem ramienia. Dobór udźwigu żurawia warsztatowego jest kluczowy dla efektywnego i bezpiecznego przenoszenia ładunków. W przypadku żurawi przyściennych dopuszczalne obciążenie robocze (DOR) wynosi od 125 kg do 2 ton, natomiast dla żurawi słupowych wynosi od 500 kg do nawet 10 ton. Aby dobrać odpowiedni udźwig, należy dokładnie przeanalizować specyfikę zadań oraz maksymalne ciężary, które mają być podnoszone.
2. Maksymalną wysokość podnoszenia i zasięg wysięgnika.
3. Konstrukcję i stabilność: solidna rama, szeroki rozstaw podpór. Podstawowym elementem w konstrukcji żurawika jest wysięgnik - poziome ramię, na którym zamocowany jest ręczny bądź elektryczny wciągnik na wózku jezdnym.
4. Rodzaj kół: wytrzymałe, skrętne.
5. Możliwość składania: ważna przy ograniczonej przestrzeni. Żurawie przejezdne są wyposażone m.in. w łańcuch zakończony hakiem, do którego podczepia się ładunek. Dostępne są m.in. modele charakteryzujące się składaną konstrukcją. Takie żurawiki warsztatowe idealnie sprawdzają się w niewielkich pomieszczeniach. Całość została zaprojektowana w taki sposób, aby proces montażu i demontażu trwał jak najkrócej.
6. Jakość wykonania: spawy, siłownik. Oferowane są wyłącznie niezawodne żurawie produkowane przez renomowane firmy z wieloletnim doświadczeniem. Wszystkie modele są wykonane zgodnie z wymaganymi dyrektywami i spełniają wszelkie niezbędne normy.

Kluczowe cechy dobrego żurawia to stabilna konstrukcja, wytrzymałe koła (często skrętne dla lepszej manewrowości), regulowany wysięgnik oraz solidny hak z zabezpieczeniem. Do pracy z silnikami często wykorzystuje się dodatkowe akcesoria jak trawers-balanser do żurawia lub belka do podwieszania silnika, które ułatwiają precyzyjne pozycjonowanie ładunku.

Aspekty prawne i konserwacja

Wymogi Urzędu Dozoru Technicznego (UDT)

Żurawie warsztatowe, znane również jako dźwigi stanowiskowe, mogą podlegać przepisom Urzędu Dozoru Technicznego (UDT) w zależności od ich specyfikacji technicznej. Zgodnie z obowiązującymi przepisami, urządzenia dźwigowe o udźwigu powyżej 250 kg oraz te wykorzystywane do podnoszenia ludzi lub materiałów na wysokość większą niż 3 m wymagają zgłoszenia do UDT. Warto skonsultować się z producentem lub specjalistą ds. UDT.

Konserwacja żurawi warsztatowych

Bezpieczeństwo prac jest bardzo ważne, dlatego konieczna jest regularna konserwacja żurawi warsztatowych. Polega ona na sprawdzeniu i ewentualnej naprawie części mechanicznych, elektrycznych, hydraulicznych i elektronicznych. Dzięki temu maszyna działa bezpiecznie i bezawaryjnie. Przed każdą realizacją sprawdzany jest stan żurawia, a w razie konieczności wykonywane są niezbędne prace mające na celu wymianę oleju, łańcuchów czy nasmarowanie konkretnych części. Żurawie są także poddawane regularnym przeglądom, gdzie weryfikowany jest stan zużycia, a także przydatność do wykorzystania w pracach. Konserwacja jest niezbędna dla zachowania bezpieczeństwa, a także ciągłości pracy. Dobrze przygotowane i sprawdzone maszyny minimalizują ryzyko awarii, a także wydłużają żywotność maszyny.

Żurawie samojezdne - specyfika i zastosowania

Żurawie samojezdne coraz częściej są wykorzystywane w różnych sektorach przemysłu. W szczególności charakteryzują się mobilnością i możliwością pracy w trudnym terenie.

Czym jest żuraw samojezdny?

Żuraw samojezdny to rodzaj dźwigu mobilnego osadzonego na podwoziu samochodu. Jest on przeznaczony do szybkiego dojazdu na wyznaczone miejsce i wykonania prac. Nie wymaga on montażu, co znacznie przyspiesza czas realizacji prac. Żuraw samojezdny składa się z obrotowego nadwozia z wysięgnikiem, podpór stabilizujących, przeciwwag i różnych układów, które na bieżąco monitorują obciążenie i przechył. Jest to niezbędne dla zachowania bezpieczeństwa podczas podnoszenia ładunków. Nie ma konieczności przygotowania dźwigu, ponieważ jest on od razu gotowy do działania, nawet na trudnych, nierównych terenach.

Wykorzystanie żurawi samojezdnych w budownictwie

Branża budowlana często korzysta z żurawi samojezdnych. Są one doskonałym wsparciem prac wymagających przenoszenia dużych i ciężkich elementów, często w miejscach, w których montaż żurawia wieżowego jest niemożliwy. Zastosowanie żurawi samojezdnych pozwala na przyspieszenie prac, ponieważ nie ma konieczności montażu. Nowoczesny żuraw samojezdny Liebherr może podnosić nawet kilkadziesiąt ton, co jest ogromną zaletą w budownictwie. Można go wykorzystać do transportu prefabrykatów, szalunków i innych elementów konstrukcyjnych, do których transportu konieczne jest wykorzystanie maszyny. Dużą zaletą tego sprzętu jest możliwość pracy na nieregularnym gruncie, który może utrudniać prace budowlane. Zastosowanie żurawia samojezdnego rozwiązuje ten problem.

Zalety żurawi samojezdnych

Możliwość pracy na trudnym terenie to nie jedyna zaleta żurawi samojezdnych. Są one zaprojektowane tak, aby poprawić efektywność prac. Jest to ważne w przypadku czasu realizacji, gdzie terminowość jest kluczowa. Żurawie samojezdne są gotowe do pracy niemal od razu po ustawieniu ich w konkretnym miejscu. Mają duży zasięg działania, dzięki czemu podnoszenie dużych i ciężkich elementów nie jest dla nich wyzwaniem. W kilka chwil można je przenieść w kolejne miejsce i zapewnić tym samym płynność całego procesu budowlanego. Wykorzystanie nowoczesnych technologii pozwala na precyzyjne sterowanie i stabilność, a także bezpieczeństwo.

Tryby pracy żurawi samojezdnych

Możliwość dostosowania trybu pracy żurawia samojezdnego do projektu pozwala na realizowanie różnego rodzaju zleceń:

• Tryb statyczny - pozwala na stabilizację żurawia w jednym, konkretnym miejscu i przemieszczanie elementów za pomocą dźwigu. Jest to rozwiązanie wykorzystywane do montażu dużych prefabrykatów, np. podczas budowy domu, hali czy konstrukcji stalowych.
• Tryb mobilny - umożliwia wykonywanie prac w ruchu, co pozwala na przewożenie materiałów na całym terenie budowy.

Każdy z tych trybów może pracować w wymagających i trudnych warunkach, w których nie poradziłby sobie zwykły żuraw.

Wykorzystanie żurawi samojezdnych w transporcie i logistyce

Sektor logistyki i transportu również wykorzystuje żurawie samojezdne. Pomagają one w transporcie ciężkich ładunków i w ich przeładunku. Często są wykorzystywane w portach, magazynach i w dużych centrach logistycznych. Mogą pracować w różnych warunkach, dlatego są niezastąpione w transporcie wielkogabarytowym. W logistyce ceniona jest obsługa żurawi samojezdnych, która jest szybka. Pozwala na dynamiczne przemieszczanie się pomiędzy punktami bez konieczności demontażu żurawia. Zastosowanie nowoczesnych rozwiązań w żurawiach również może wspierać pracę. Ułatwia sterowanie, a także pozwala na płynne manewry. Wykorzystanie żurawi samojezdnych w logistyce i transporcie ma jeszcze jedną zaletę - ogranicza ryzyko uszkodzenia ładunku.
