Prezentujemy szczegółową specyfikację techniczną żurawia słupowego obrotowego, typu ZW 1000, charakteryzującego się udźwigiem 1000 kg. Jest to zaawansowane urządzenie dźwignicowe, wyposażone w elektryczną wyciągarkę łańcuchową na wózku elektrycznym, zaprojektowane do efektywnej i bezpiecznej pracy w różnorodnych środowiskach przemysłowych. Urządzenie to jest gotowe do spełnienia wysokich wymagań w zakresie transportu bliskiego i podnoszenia ładunków.
Szczegółowe dane techniczne żurawia
Podstawowe parametry żurawia
| Parametr | Wartość |
|---|---|
| Udźwig | 1 000 kg |
Wymiary i zakres pracy
| Parametr | Wartość |
|---|---|
| Długość ramienia A | 4 000 mm |
| Kąt obrotu ramienia SB | 270° |
| Obrót ramienia | ręczny |
| Wysokość całkowita B | 3 600 mm |
| Wysokość do belki UK | 3 219 mm |
| Wysokość do haka H | ~2 700 mm |
| Strefa martwa Aa | 200 mm |
| Strefa martwa Ai | 700 mm |
| Szerokość belki F | 150 mm |
Specyfikacja konstrukcyjna i warunki eksploatacji
| Parametr | Wartość |
|---|---|
| Powłoka | Gruntowanie i malowanie ca. 60 μm - RAL 3000 |
| Temperatura pracy | od 0 do +40 °C |
| Przeznaczenie do pracy na zewnątrz | nie |
| Miejsce montażu | do ustalenia |
| Wykonanie wg EN 13001 HC2/S2 | tak |
| Zastosowanie | jako żuraw słupowy obrotowy |
| Masa własna żurawia | ~ 700 kg |

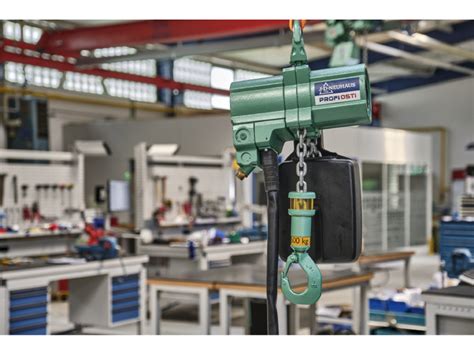

Wciągnik łańcuchowy elektryczny na wózku elektrycznym
Żuraw jest wyposażony w nowoczesny wciągnik łańcuchowy elektryczny, zamontowany na wózku elektrycznym, co zapewnia precyzję i płynność operacji podnoszenia i przemieszczania ładunków.
Parametry wciągnika
| Parametr | Wartość |
|---|---|
| Udźwig | 1 000 kg |
| Natężenie pracy | M5/2m (240 włączeń na godzinę / 40% / 1600 roboczogodzin) |
| Długość łańcucha | 3 000 mm |
| Dwie prędkości podnoszenia | 4,0 / 1,0 m/min |
| Prędkość jazdy wózka | 12,0 / 4,0 m/min |
| Wózek wyposażony w hamulec | tak |
| Wciągnik wyposażony w pojemnik na łańcuch | tak |
Zasilanie i sterowanie
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 3 x 380/400V, 50 Hz |
| Napięcie sterowania | 42 V |
| Długość kabla kasetki sterującej | 2 000 mm |
| Klasa ochrony wciągnika | IP 65 |
| Środowisko pracy | wewnątrz |

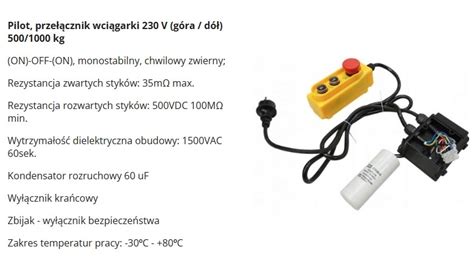

Kaseta sterująca
Kaseta sterująca wyposażona jest w przyciski do obsługi funkcji: 2 x podnoszenie/opuszczanie, 2 x jazda wózka prawo/lewo, a także w wyłącznik bezpieczeństwa, zapewniając pełną kontrolę nad urządzeniem.
Mocowanie żurawia
Dane techniczne stopy żurawia
| Parametr | Wartość |
|---|---|
| Ilość otworów w stopie żurawia n | 20 |
| Średnica koła otworów DL | 540 mm |
| Średnica zewnętrzna stopy żurawia DF | 620 mm |
Wymagania fundamentowe i system szablonów
Dla prawidłowego posadowienia żurawia wymagany jest fundament o wymiarach 1800 x 1800 x 1050 mm (długość x szerokość x wysokość). Po otrzymaniu zamówienia dostarczany jest kompletny system szablonów do wykonania fundamentu. Składa się on z szablonów, instrukcji wykonania fundamentu, śrub, nakrętek, podkładek oraz śrub zabezpieczających, pasujących do średnicy koła otworu.
Opcjonalne rozwiązania
Alternatywne mocowanie
Istnieje opcja mocowania żurawia bez konieczności budowy fundamentu, poprzez zastosowanie płyty pośredniej DP 5.1.
Warunki lokalizacji i montażu
Wymagania dotyczące fundamentu i podłoża
Żuraw może być posadowiony zarówno w pomieszczeniach, jak i na wolnym powietrzu. W przypadku instalacji na zewnątrz, urządzenie wymaga odpowiednio przygotowanego fundamentu posiadającego skuteczne odwodnienie. Możliwy jest również montaż żurawia bezpośrednio na posadzce, pod warunkiem, że posadzka jest odpowiednio przygotowana do przeniesienia właściwych obciążeń i przystosowana do zamocowania żurawia o określonej wadze i udźwigu.
Ogólne warunki dostaw i obowiązki
Proces dostawy i montażu urządzeń dźwignicowych wymaga współpracy między kupującym a sprzedającym, aby zapewnić sprawne i bezpieczne uruchomienie systemu. Poniżej przedstawiono podział obowiązków.
Obowiązki kupującego
- Wykonanie posadzki, fundamentu lub konstrukcji pod belki natorowe zgodnie z obowiązującymi normami budowlanymi. Dozwolona tolerancja różnicy poziomów podłoża, na którym ma zostać posadowione urządzenie, wynosi na szerokości i długości urządzenia 1/1000.
- Doprowadzenie do miejsca zamocowania skrzynki sterowniczej - zasilanie prądu trójfazowego 400 V, 50 Hz przewodem pięciożyłowym zgodnie z PN-92/E-05009.
- W uzgodnionym terminie dostawy i montażu, zorganizowanie oraz pokrycie kosztów związanych z zapewnieniem odpowiednich, do miejsca rozładunku i posadowienia dźwignika, urządzeń przeładunkowych, np. wózek widłowy, dźwig, wciągnik lub kosz montażowy.
- Na 7 dni przed planowanym terminem dostawy i montażu pisemne potwierdzenie przygotowania warunków montażu.
- Przygotowanie obciążenia wymaganego przez UDT przy odbiorze.
- Zgłoszenie faktu zainstalowania dźwignika w Inspektoracie Urzędu Dozoru Technicznego celem dopuszczenia go do eksploatacji.
- Przygotowanie szkicu sytuacyjnego umiejscowienia urządzenia w obiekcie zamawiającego, schematu zasilania urządzenia z zabezpieczeniami, rodzajami i typami przewodów, protokołu odbioru części budowlanej urządzenia, oświadczenia, iż istniejące podłoże spełnia wymagania posadowienia urządzenia.
Obowiązki sprzedającego
- Po złożeniu zamówienia dostarczenie wytycznych dotyczących wykonania fundamentu (jeżeli żuraw lub kolumny suwnicy są montowane w fundamencie).
- Dostarczenie urządzenia do Odbiorcy.
- Montaż żurawia lub suwnicy - zakończony protokołem stwierdzającym poprawność dokonanego montażu oraz działania dźwignika, jeżeli uzgodniono montaż.
- Wykonanie badań elektrycznych w zakresie rezystancji izolowania zamontowanego dźwignika, jeżeli uzgodniono montaż.
- Dostarczenie wymaganej przepisami dokumentacji technicznej zawierającej instrukcję obsługi, warunki gwarancji, protokół montażu, protokół badań pomontażowych, Certyfikat Zgodności z odpowiednimi Normami Europejskimi.
Gwarancja i certyfikacja
Firma specjalizuje się w produkcji, sprzedaży, montażu oraz serwisie urządzeń dźwignicowych, oferując jedną z najszerszych ofert handlowych w Polsce. Współpraca z renomowanymi dostawcami gwarantuje najwyższą jakość oferowanych urządzeń i spełnia oczekiwania klientów w zakresie dostaw nawet najbardziej skomplikowanych technicznie produktów. Wszystkie sprzedawane produkty posiadają certyfikat zgodności CE, a wraz z urządzeniem dostarczana jest dokumentacja i certyfikaty wymagane na terenie Polski.
Producent gwarantuje jakość wykonania zgodną z "Ogólnymi Warunkami Handlowymi" oraz jakość rozpracowania technicznego na bazie przekazanych informacji, jednak nie gwarantuje prawidłowości w danym zastosowaniu, które zależy od indywidualnych warunków klienta. Należy pamiętać, że żurawie i suwnice są zawsze specjalnymi wykonaniami i z tego względu są wykluczone od wymiany lub zwrotu.
Zasięg rynkowy
Urządzenia tej produkcji są eksportowane do wielu krajów, w tym głównie do Niemiec, Wielkiej Brytanii, Holandii, a także na Ukrainę, do Rosji i Litwy, co świadczy o ich globalnej akceptacji i zaufaniu klientów.
