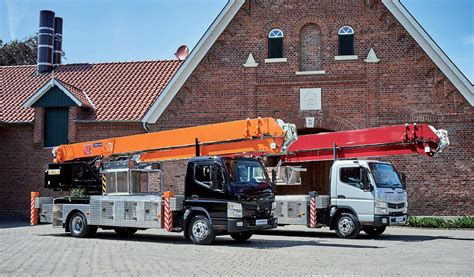

Żurawie przeładunkowe, znane również jako HDS (Hydrauliczny Dźwig Samochodowy), to specjalistyczne dźwignice przeznaczone do montażu na samochodach ciężarowych. Dzięki swojej konstrukcji i możliwości instalacji w najbardziej optymalnym miejscu znacząco ułatwiają załadunek i rozładunek towarów przewożonych w aucie. Żurawie mogą być montowane w dwóch miejscach: pomiędzy kabiną kierowcy a skrzynią przeładunkową lub na końcu pojazdu, tuż za skrzynią. Umożliwia to zorganizowanie pracy tak, aby ładowanie lub rozładowanie pojazdu było szybkie, skuteczne i wydajne.
Zasada działania żurawi przeładunkowych oparta jest o instalację hydrauliczną, którą napędza silnik samochodowy. Hydrauliką można sterować z podwozia pojazdu przy pomocy specjalnego panelu sterującego. Zastosowanie mechanizmu tego typu ułatwia obsługę żurawia i wpływa na efektywność pracy. Poszczególne modele żurawi składają się z podstawy, kolumny obrotowej i wysięgnika z jednym lub wieloma członami. Skuteczne działanie całego urządzenia możliwe jest dzięki wytrzymałym siłownikom hydraulicznym.
Nowoczesne żurawie przeładunkowe serii TECHNO
Najnowszy model w innowacyjnej linii TECHNO Marki Fassi to żuraw przeładunkowy F705R.2-HXP-TECHNO. Siła udźwigu, nowatorska konstrukcja i zaawansowana technologia wyznaczają nowe standardy w segmencie żurawi hydraulicznych. Urządzenie jest kolejnym modelem wprowadzonym po F2350RL-HXP, F1050R.2-HXP, F905R-HXP i F805R.2-HXP. Fassi po raz kolejny udowadnia, że technologia ma służyć operatorom, a nie być jedynie pokazem innowacji.
Innowacyjna konstrukcja X-Design
Kluczową rolę w osiągach nowego modelu odgrywa zastosowanie wysięgnika o dziesięciokątnym przekroju (konstrukcja X-Design) wykonanego ze stali UHSS (Ultra High-Strength Steel). Dzięki większej powierzchni podparcia, konstrukcja zapewnia wyższą sztywność, stabilność oraz zdolność udźwigu w konfiguracjach pionowych - nawet przy zastosowaniu wysięgnika pomocniczego (jib). W połączeniu z nowym wysięgnikiem L224 oraz aż 9 członami wysuwanymi hydraulicznie F705R.2-HXP-TECHNO oferuje wyjątkową elastyczność i imponujące osiągi.
Inteligentne systemy sterowania FX990
Zaawansowana jednostka sterująca FX990 to centrum zarządzania modelem F705R.2-HXP-TECHNO. Zapewnia on precyzyjną, intuicyjną i bezpieczną obsługę nawet w trudnych warunkach. Zestaw opcjonalny FX991 zawiera kolorowy wyświetlacz dotykowy oraz sterowanie radiowe SCANRECO V7S. Dynamiczna optymalizacja obciążenia oraz inteligentne oprogramowanie pomagają operatorowi uzyskać maksymalną wydajność przy pełnym zachowaniu bezpieczeństwa.
Nowy żuraw Techno - Fassi F1250R
Specyfikacja techniczna modelu F705R.2-HXP-TECHNO
| Parametr | Wartość |
|---|---|
| Maksymalny moment udźwigu | 66,3 tm |
| Zasięg hydrauliczny | Do 32,25 m (z wysięgnikiem pomocniczym) |
| Szerokość (w zabudowie) | 2,55 m |
| Długość (w zabudowie) | 1,54 m |
| Wysokość (w zabudowie) | 2,49 m |
| System kontroli | IMC / Jednostka FX990 |
| Rozdzielacz hydrauliczny | D900 |
Żurawie stacjonarne - Typ A5 o udźwigu 450 kg
Żuraw stacjonarny typu A5 o udźwigu 450 kg znajduje zastosowanie w procesach produkcyjnych oraz jako indywidualne urządzenie przeznaczone do wykonywania prac rozładunkowych, montażowych, remontowych czy obsługi obrabiarek. Urządzenia te są przeznaczone do podnoszenia i opuszczania ładunku za pomocą wciągnika zainstalowanego na ramieniu żurawia. Wciągnik porusza się wzdłuż belki jezdnej i po promieniu obrotu ramienia żurawia.
Charakterystyka i parametry techniczne żurawia A5
- Udźwig: 450 kg
- Długość ramienia: 3000 mm
- Wysokość dolnej półki ramienia: 3000 mm
- Kąt obrotu: do 320° (ograniczony zderzakiem mechanicznym)
- Obrót żurawia: ręczny za pomocą linki na końcu ramienia lub za ładunek
- Wciągnik: elektryczny łańcuchowy typu E14205M (zasilanie 230V/50Hz)
- Prędkość podnoszenia: 3,0 m/min
- Prędkość jazdy wózka: 20 m/min
- Klasyfikacja wciągnika: 2m
Przegląd modeli specjalistycznych i kompaktowych
W katalogu urządzeń przeładunkowych znajdują się modele dostosowane do specyficznych potrzeb różnych branż, od logistyki po leśnictwo.
Żurawie marki MAAMUT i HIAB
Żurawie MAAMUT charakteryzują się optymalnym stosunkiem zasięgu do udźwigu:
- Model M50.72: Zasięg 7,2 m, max udźwig przy pełnym wysuwie - 450 kg, wyposażony w chwytak MD-22 i podpory wysuwane.
- Model M20.53: Zasięg 5,3 m, max udźwig przy pełnym wysuwie - 300 kg, chwytak MD-19, ciśnienie robocze 170 bar.
Z kolei żurawie HIAB typu T (moment udźwigu 0,9-3,3 Tm), mimo kompaktowych rozmiarów, przewyższają mocą i wydajnością inne urządzenia w swojej klasie, co czyni model HIAB 008 T idealnym rozwiązaniem dla lekkich pojazdów dostawczych.
Rozwiązania dla leśnictwa i pojazdy wielozadaniowe
Dla branży leśnej dedykowane są urządzenia o zwiększonej wytrzymałości:
- V-Kran V10B: Lekki i efektywny żuraw do ładowania krótkich kawałków drewna, o stabilnej konstrukcji.
- Harwester Komatsu 951: Olbrzym wyposażony w najnowsze technologie zapewniające najwyższy poziom wydajności i komfortu operatora.
- Forwarder Komatsu 835: Maszyna o niskiej wadze i wysokiej zwrotności w klasie 11-tonowej, zorientowana na korzyści dla środowiska.

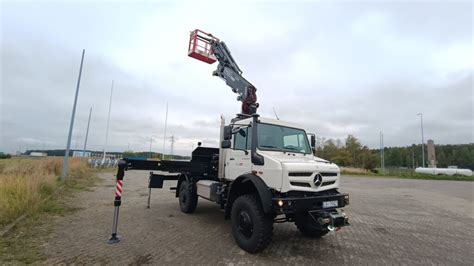

Innowacyjnym rozwiązaniem jest pojazd specjalny 3w1 HEWEA, który łączy w sobie żuraw HDS, podnośnik koszowy HPK oraz urządzenie hakowe na jednym podwoziu.
Wymagania montażowe i dozór techniczny (UDT)
Eksploatacja żurawi wiąże się z koniecznością spełnienia określonych norm bezpieczeństwa oraz wymagań prawnych.
Minimalne wymagania dla posadzki
W przypadku montażu żurawi słupowych bezpośrednio do podłoża, posadzka musi spełniać rygorystyczne kryteria: beton klasy B25 ze zbrojeniem rozproszonym o grubości minimum 200 mm (nie wliczając jastrychu). Montaż może odbywać się na dwa sposoby:
- Przez płytę pośrednią: Mocowanie za pomocą kotew (np. płyta o średnicy 620x18 mm).
- Na fundamencie: Niezbędny jest protokół budowlany posadzki oraz rysunek posadowienia na tle hali. Kotwy w postaci kosza są dostarczane po złożeniu zamówienia.
Zgłoszenie do Urzędu Dozoru Technicznego
Żurawie stacjonarne wymagają zgłoszenia do UDT, jeżeli są wyposażone we wciągniki:
- Ręczne o udźwigu powyżej 2000 kg.
- Elektryczne jednofazowe o udźwigu powyżej 1000 kg.
- Elektryczne trójfazowe o udźwigu powyżej 250 kg.
Standardowo urządzenia są przystosowane do pracy wewnątrz pomieszczeń (temperatura od -10°C do +40°C, wilgotność do 80%). Żurawie przeznaczone do pracy na zewnątrz wymagają odpowiedniego doboru wciągnika, zabezpieczeń oraz zadaszenia na czas przestoju.
