Obliczenia i Zasady Działania Żurawi Przeładunkowych

Żurawie przeładunkowe, powszechnie znane jako hydrauliczne dźwigi samochodowe (HDS), stanowią ekonomiczne i wszechstronne rozwiązanie do przenoszenia materiałów w różnych obszarach roboczych. Mogą również służyć jako pomocnicze urządzenia podnoszące, na przykład pod suwnicami. Ich efektywna i bezpieczna eksploatacja wymaga głębokiego zrozumienia zarówno zasad ich budowy i działania, jak i szczegółowych obliczeń wytrzymałościowych oraz rygorystycznych norm bezpieczeństwa.

Konstrukcja i Klasyfikacja Żurawi Przeładunkowych

Żuraw przeładunkowy to dźwignica zamontowana na samochodzie ciężarowym, zazwyczaj pomiędzy kabiną kierowcy a skrzynią ładunkową lub z tyłu pojazdu. Służy do samodzielnego załadunku towaru na samochód oraz jego rozładunku. Żurawie te napędzane są pompą hydrauliczną, agregatowaną z podwozia pojazdu poprzez przystawkę odbioru mocy, podłączoną do wyjścia ze skrzyni biegów, stąd potoczna nazwa hydrauliczny dźwig samochodowy (HDS).

Budowa Żurawia Przeładunkowego

Żuraw przenośny posiada podstawę (bazę żurawia), w której umieszczona jest kolumna obrotowa. Z kolumną połączony jest wysięgnik składający się z jednego lub dwóch ramion, połączonych przegubowo i poruszanych za pomocą siłowników hydraulicznych. Z drugiego ramienia wysięgnika mogą być wysuwane teleskopowo dodatkowe człony, zwiększające wysięg żurawia. Na końcu ostatniego ramienia umieszczone jest urządzenie chwytające, takie jak hak, chwytak, widły czy ścisk do palet. Żurawie wykonują ruchy zarówno w poziomie, jak i w pionie. Żurawie wolnostojące zapewniają obrót o 360°.

Rodzaje Żurawi Przeładunkowych

Ze względu na rodzaj wykonywanej pracy, żurawie przeładunkowe możemy podzielić na:

• Żurawie ogólnego przeznaczenia: Do uniwersalnych zadań przeładunkowych.

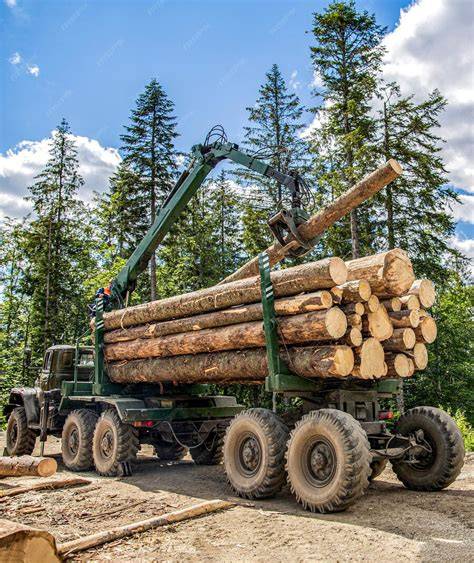

• Żurawie leśne: Przeznaczone do załadunku i rozładunku drewna; zalicza się tu również harvestery i forwardery - specjalistyczne maszyny do zrywki lub/i transportu drewna.

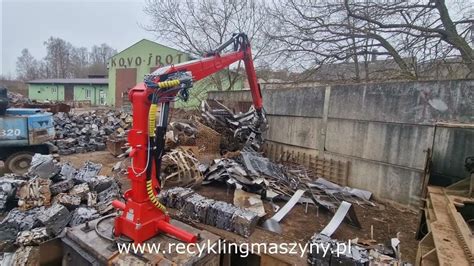

• Żurawie przemysłowe: Stosowane do załadunku i rozładunku złomu.

Parametry Techniczne i Zasady Obliczeń Wytrzymałościowych

Zrozumienie kluczowych parametrów technicznych oraz zasad obliczeniowych jest fundamentalne dla bezpiecznej eksploatacji żurawi przeładunkowych.

Kluczowe Parametry Techniczne

• Udźwig żurawia Q [t, kg]: Nominalna, maksymalna wielkość obciążenia, dla której zaprojektowano żuraw i dla której producent zapewnia prawidłową pracę, czyli maksymalny dopuszczalny ciężar, jaki może podnieść żuraw. Udźwig brutto to wartość bez rotatora, udźwig netto z rotatorem.
• Wysięg żurawia [m]: Pozioma odległość od osi obrotu żurawia do pionowej osi urządzenia chwytającego.
• Moment udźwigu żurawia [tm, kNm]: Iloczyn udźwigu żurawia przez jego wysięg. Przykładowo, moment udźwigu 78 kNm oznacza, że na wysięgu 10 m żuraw powinien podnieść 7.8 kN (ok. 780 kg), a na wysięgu 1 m - 78 kN (ok. 7.8 t).
• Wysokość podnoszenia [m]: Odległość pionowa od podstawy żurawia do maksymalnego górnego położenia urządzenia chwytającego.

Zasady Obliczeń Konstrukcji Żurawia

Tak jak każda konstrukcja nośna, żuraw również będzie uginał się pod obciążeniem. Ugięcie jest dopuszczalne w zakresie określonym w normie, według której żuraw został wykonany, określającej sztywność konstrukcji. Przykładowo, norma sztywności 1:1000 przewiduje, że dopuszczalne jest ugięcie konstrukcji o 1 mm na każde 1000 mm. Przy czym po zdjęciu obciążenia konstrukcja powinna wrócić do pierwotnych wymiarów.

Podstawą obliczeń wytrzymałościowych jest analiza momentu zginającego, który powstaje w elementach konstrukcyjnych pod wpływem obciążenia. Moment zginający w punkcie B to jest siła * ramię. Moment otrzymuje się w N*mm.

Przebieg Momentu Zginającego

• Na "ramieniu poziomym" (wysięgniku) moment przybiera kształt trójkąta, gdzie przy punkcie zawieszenia jest jego czubek i przy haku moment gnący wynosi 0.
• Przebieg momentu gnącego w słupie przybiera postać prostokąta, to znaczy, że i przy podstawie, i w połowie wysokości słupa, i przy samej górze słupa moment zginający słup będzie taki sam.

Naprężenia i Wytrzymałość Materiału

Aby określić maksymalne obciążenie, moment dzieli się przez wyliczony wskaźnik wytrzymałości przekroju (Wx) dla danego profilu. Wynik traktuje się jako naprężenie rzeczywiste. Stal musi przenieść takie naprężenie. Jeśli stal ma za małą wytrzymałość, należy zmienić stal na lepszy gatunek lub profil.

Przykładowo, jeśli stal ma granicę plastyczności Re 235MPa, a przy zginaniu w jedną stronę współczynnik wynosi 0.35-0.45 Re, to maksymalne naprężenie dopuszczalne dla tej stali przy zginaniu wychodzi około 94MPa. Jeśli naprężenie rzeczywiste w konstrukcji wynosi 256MPa, jest ono za duże.

Współczynnik Bezpieczeństwa (k)

W obliczeniach inżynierskich stosuje się współczynnik bezpieczeństwa (k). Dla k=1.5, dopuszczalne naprężenia muszą być mniejsze niż 94MPa / 1.5, czyli poniżej 64MPa.

Współczynnik k zależy od kilku czynników:

• Odpowiedzialność konstrukcji: Dla konstrukcji odpowiedzialnych, których awaria może skutkować poważnymi konsekwencjami (np. zagrożenie życia), współczynnik ten jest często określony szczegółowymi normami i musi być większy. Dla mniej krytycznych zastosowań (np. stół na narzędzia), k może być równy 1.
• Niepewności i niedoskonałości: Współczynnik k zawiera w sobie również siły, których nie uwzględniono w obliczeniach (np. ciężar własny ramienia/wysięgnika), a także wady w materiale, których wartość trudno określić.

Naprężenie dopuszczalne w obydwu profilach (np. 10x10 i 100x100) dla tego samego gatunku stali będzie takie samo. Różnica polega na tym, że jeśli na ramie z profila 10x10 powiesimy 10kg, naprężenia rzeczywiste mogą wynieść np. 100MPa, przekraczając naprężenia dopuszczalne, co oznacza, że ramka nie wytrzyma. Te same 10kg powieszone na ramce 100x100 dadzą naprężenia rzędu 50MPa, co świadczy o zapasie wytrzymałości.

Aspekty Prawne i Dozór Techniczny Żurawi Przeładunkowych

Hydrauliczne dźwigi samochodowe (HDS) stanowią nieodzowny element współczesnej logistyki i budownictwa. Praca z tymi urządzeniami wiąże się z poważnymi zagrożeniami, dlatego transport HDS podlega ścisłym regulacjom prawnym w Polsce, które mają na celu zapewnienie bezpieczeństwa zarówno operatorom, jak i osobom postronnym oraz ochronę przewożonych ładunków. Przestrzeganie rygorystycznych procedur bezpieczeństwa, znajomość obowiązujących przepisów oraz stosowanie sprawdzonych dobrych praktyk są fundamentem bezpiecznej eksploatacji tych urządzeń.

Podstawy Prawne

Regulacje dotyczące żurawi HDS opierają się na szeregu aktów prawnych:

• Ustawa z dnia 21 grudnia 2000 roku o dozorze technicznym (Dz. U. Nr 122, poz. 1321 ze zmianami) - podstawowy akt regulujący dozór techniczny.
• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 roku w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 poz. 1468) - określa listę urządzeń podlegających dozorowi.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 roku w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz. U. 2018 poz. 2176).
• Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 29 października 2003 roku w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji niektórych urządzeń transportu bliskiego (Dz. U. 2003 nr 193, poz. 1890).
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 22 października 2018 roku w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących (Dz. U. 2018 poz. 2125).
• Ustawa z dnia 20 czerwca 1997 roku Prawo o ruchu drogowym (Dz. U. 1997 Nr 98, poz. 602 ze zmianami) - w kontekście transportu drogowego i pojazdów ponadnormatywnych.
• Ustawa z dnia 26 czerwca 1974 roku Kodeks pracy (Dz. U. 1974 Nr 24, poz. 141 ze zmianami) - w szczególności art. 207-237 dotyczące przepisów BHP.

Dozór Techniczny i Kwalifikacje

Wszystkie żurawie przenośne (przeładunkowe) podlegają dozorowi technicznemu. Wyjątkiem są żurawie o udźwigu do 250 kg (z wyłączeniem służących do przemieszczania osób), dla których ustalono formę dozoru uproszczonego. Urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia; uprawnienia do obsługi nie są wymagane dla urządzeń z napędem ręcznym.

Przed przystąpieniem do użytkowania eksploatujący powinien zgłosić żuraw do badania w Urzędzie Dozoru Technicznego (UDT) w celu uzyskania decyzji zezwalającej na jego eksploatację. Inspektor UDT przeprowadza badanie odbiorcze, sprawdzając kompletność dokumentacji (w tym instrukcję eksploatacji i deklarację zgodności WE w języku polskim), identyfikując urządzenie, oceniając jego stan techniczny i zgodność wyposażenia, a także prawidłowość montażu (w przypadku żurawi montowanych na stałe).

Obsługa hydraulicznych dźwigów samochodowych wymaga posiadania odpowiednich kwalifikacji i uprawnień wydanych przez UDT, w kategorii „Żurawie przewoźne i przenośne”. Kurs na operatora obejmuje minimum 40 godzin zajęć. Świadectwo kwalifikacyjne jest ważne przez 10 lat. Operator żurawia HDS odpowiada osobiście za przestrzeganie przepisów bezpieczeństwa.

Konserwacja, Naprawy i Modyfikacje

Prawidłowa eksploatacja żurawi HDS wymaga regularnych przeglądów konserwacyjnych oraz badań technicznych przeprowadzanych przez uprawnionych konserwatorów i inspektorów UDT. Konserwujący może wymieniać elementy urządzenia, jeśli mają identyczne parametry techniczne. Natomiast istotne modyfikacje, np. zmiana funkcji lub parametrów, wymagają ponownej oceny zgodności i oznakowania CE, a podmiot dokonujący modyfikacji staje się producentem.

Naprawy i modernizacje mogą być wykonywane wyłącznie przez zakłady posiadające uprawnienia wydane przez UDT. Wymiana kluczowych elementów, takich jak cięgna nośne, urządzenia chwytające, mechanizmy podnoszenia/zmiany wysięgu, czy naprawa konstrukcji nośnej, wymaga przedstawienia urządzenia do badania doraźnego eksploatacyjnego w UDT.

Zasady Bezpiecznej Pracy z Żurawiami Przeładunkowymi

Bezpieczna praca z żurawiem HDS rozpoczyna się od starannego przygotowania zarówno urządzenia, jak i stanowiska pracy, a następnie kontynuowana jest poprzez ścisłe przestrzeganie procedur operacyjnych i regulacji.

Przygotowanie do Pracy

Przed uruchomieniem żurawia, operator musi upewnić się, że:

• Dokumentacja jest aktualna, a wszelkie nieprawidłowości są zgłoszone i odnotowane.
• Teren jest stabilny, utwardzony i o odpowiedniej nośności, uniemożliwiającej zapadanie się podpór.
• Pojazd jest wypoziomowany na poziomej powierzchni (dopuszczalne nachylenie zazwyczaj nie przekracza 3-5 stopni).
• Wszystkie podpory stabilizacyjne są całkowicie wysunięte i ustawione na stabilnym podłożu.
• W strefie pracy żurawia nie ma napowietrznych linii energetycznych, kabli, gałęzi drzew ani innych przeszkód.
• Strefa zagrożenia jest wyznaczona i oznakowana.
• Osoby postronne zostały usunięte ze strefy zagrożenia.
• Zespołem załadunkowym (hakowym, sygnalistą) ustalono sposób komunikacji i sygnały.

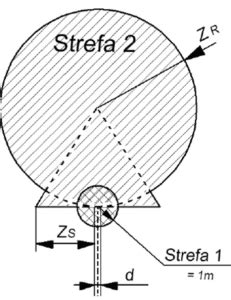

Wyznaczenie Strefy Zagrożenia

Wysokość, gabaryty oraz zasięg pracy żurawia przeładunkowego może stanowić zagrożenie dla innych osób przebywających w pobliżu. Elementy stanowiące strefę zagrożenia to obszar pobieranego lub zrzucanego ładunku, wielkość i odległość miejsca składowania ładunku, planowany wysięg oraz udźwig żurawia, kąt obrotu żurawia z ładunkiem i bez niego, rodzaj, gabaryty i kształt przenoszonych ładunków oraz zagrożenia wynikające z obsługi żurawia.

Podstawa prawna, czyli Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 22 października 2018 roku, stanowi, że „Jeżeli wykonywanie czynności przy użyciu żurawia (...) nie pozwala na opuszczenie ładunku, miejsce bezpośrednio pod ładunkiem odgradza się w sposób uniemożliwiający wejście w strefę zagrożenia”. Tak wyznaczona strefa zagrożenia powinna posiadać staranne ogrodzenie, bardzo dobrze widoczną taśmę ostrzegawczą oraz rozkładane barierki, stanowiące solidną i trudną do przekroczenia barierę.

Zasady Pracy i Bezpieczeństwo Ładunku

• Każdy żuraw HDS posiada tablicę udźwigów (diagram pracy), która określa maksymalną masę ładunku, jaką można podnosić przy danym wysięgu wysięgnika. Należy bezwzględnie jej przestrzegać.
• Obowiązuje zasada zmniejszania udźwigu wraz ze wzrostem wysięgu - im dalej od podstawy wysięgnika znajduje się ładunek, tym mniejszą masę można bezpiecznie podnieść.
• Nowoczesne żurawie HDS o udźwigu równym lub większym niż 1000 kg lub o momencie podnoszenia równym lub większym niż 40000 Nm są wyposażone w elektroniczne ograniczniki udźwigu, które automatycznie blokują dalsze podnoszenie po przekroczeniu dopuszczalnych parametrów.
• Przed podniesieniem każdego ładunku operator musi znać jego przybliżoną masę.
• Liny stalowe, łańcuchy, pasy, haki i zawiesia muszą być w nienagannym stanie technicznym. Należy stosować wyłącznie certyfikowany osprzęt.
• Bezpieczna praca żurawia HDS często wymaga współpracy operatora z hakowym (osobą mocującą ładunek) oraz sygnalistą (osobą koordynującą pracę, gdy operator nie ma bezpośredniej widoczności na ładunek).

Środki Ochrony Indywidualnej i Zbiorowej

Zapewnienie bezpieczeństwa wymaga stosowania zarówno środków ochrony indywidualnej (ŚOI), jak i środków ochrony zbiorowej (ŚOZ).

Przykładowe ŚOI:

• Hełm (kask) ochronny.
• Obuwie robocze z podnoskiem stalowym lub kompozytowym.
• Rękawice ochronne.
• Odzież robocza i kamizelka odblaskowa.
• Okulary ochronne (w razie potrzeby).

Przykładowe ŚOZ:

• Odpowiednie oświetlenie stanowiska pracy.
• Zabezpieczenia przed upadkiem z wysokości.

Warunki Zatrzymania Pracy

Pracę z żurawiem należy zaprzestać wówczas, gdy:

• Operator poczuje się źle lub dostrzeże i zgłosi usterkę.
• Warunki pogodowe będą niekorzystne i mogą wywołać znaczne zagrożenie (silny wiatr, burza, gęsta mgła). Absolutnie zakazane jest prowadzenie prac z żurawiem HDS podczas burzy z wyładowaniami atmosferycznymi.
• Ruch publiczny będzie natężony, co może zwiększyć prawdopodobieństwo wtargnięcia osób postronnych na obszar pracy żurawia.

Odpowiedzialność Prawna i Dobre Praktyki w Transporcie HDS

Nieprzestrzeganie przepisów bezpieczeństwa w transporcie HDS może skutkować poważnymi konsekwencjami prawnymi zarówno dla operatora, jak i dla pracodawcy.

Konsekwencje dla Operatora

• Odpowiedzialność dyscyplinarna: Upomnienie, nagana, kara pieniężna, rozwiązanie umowy o pracę.
• Odpowiedzialność materialna: W pełnej wysokości (gdy szkoda wyrządzona umyślnie, pod wpływem, w wyniku przestępstwa) lub do wysokości trzymiesięcznego wynagrodzenia (przy nieumyślnym wyrządzeniu szkody).
• Odpowiedzialność karna: W przypadku spowodowania ciężkiego uszczerbku na zdrowiu lub śmierci innej osoby (na podstawie art. 177 Kodeksu Karnego).

Konsekwencje dla Pracodawcy

• Obowiązki BHP: Zapewnienie bezpiecznych warunków pracy (art. 207 Kodeksu Pracy), szkolenie pracowników (art. 237³ Kodeksu Pracy), przeprowadzenie oceny ryzyka zawodowego (art. 226 Kodeksu Pracy).
• Odpowiedzialność administracyjna: Kara pieniężna od Państwowej Inspekcji Pracy (1000 do 30000 zł).
• Odpowiedzialność karna: Za naruszenie przepisów BHP, jeżeli naraziło to pracownika na bezpośrednie niebezpieczeństwo utraty życia lub ciężkiego uszczerbku na zdrowiu (art. 220 Kodeksu Karnego).

Zapobieganie Ryzyku i Dobre Praktyki

• Ocena ryzyka zawodowego: Jest jednym z najważniejszych obowiązków pracodawcy. Po zidentyfikowaniu zagrożeń, pracodawca wdraża środki ograniczające ryzyko (eliminacja zagrożenia, ograniczenie ryzyka u źródła, środki ochrony zbiorowej, ŚOI).
• Wytyczenie bezpiecznej trasy przejazdu: Wybór drogi unikającej mostów o ograniczeniach tonażowych, niskich wiaduktów, wąskich zakrętów.
• Zasada "Stop Work Authority": Każdy członek zespołu ma prawo i obowiązek zatrzymania prac w przypadku zauważenia zagrożenia bezpieczeństwa.
• Analiza zdarzeń potencjalnie wypadkowych (near miss): Analizowanie sytuacji, które mogły prowadzić do wypadku, ale do niego nie doszło.
• Stosowanie standardowej listy kontrolnej (checklisty): Przed każdym rozpoczęciem pracy pozwala na systematyczne sprawdzenie wszystkich istotnych elementów bezpieczeństwa.
• Regularne szkolenia pracowników: Okresowe szkolenia BHP (dla operatorów HDS co 3 lata).
• Apteczka pierwszej pomocy: Musi być dostępna na stanowisku pracy.

Bezpieczeństwo w transporcie HDS jest zagadnieniem wielowymiarowym, wymagającym kompleksowego podejścia obejmującego znajomość i przestrzeganie przepisów prawnych, posiadanie odpowiednich kwalifikacji, systematyczną konserwację urządzeń oraz stosowanie sprawdzonych procedur i dobrych praktyk. Podstawą bezpiecznej eksploatacji żurawi przenośnych jest posiadanie aktualnych uprawnień UDT, regularne przeglądy konserwacyjne i badania okresowe, starannie przeprowadzana kontrola stanu technicznego przed każdym uruchomieniem urządzenia oraz bezwzględne przestrzeganie diagramu pracy i zakazu przeciążania żurawia. Przepisy prawne i procedury stanowią minimum wymagań, które należy bezwzględnie spełnić, dążąc do ciągłego doskonalenia procesów bezpieczeństwa.
