Żurawie Samochodowe i HDS: Rodzaje, Budowa, Zastosowanie i Bezpieczeństwo

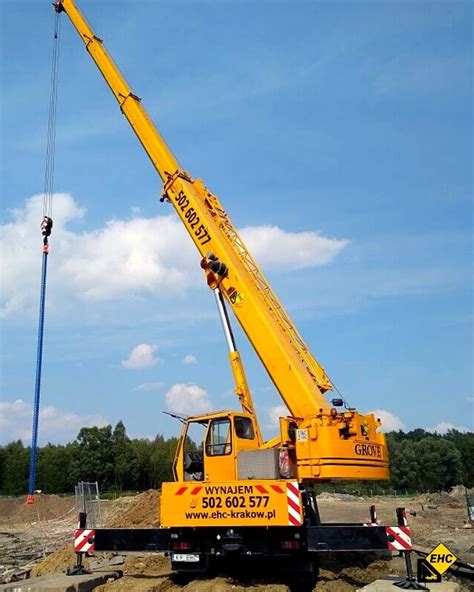

Wprowadzenie do Żurawi Samochodowych

Dźwig samojezdny to imponująca maszyna, która odgrywa kluczową rolę w wielu dziedzinach przemysłu i budownictwa. To potężne urządzenie umożliwia podnoszenie ciężkich ładunków na znaczne wysokości, co przekłada się na efektywne i bezpieczne wykonywanie różnorodnych zadań. Dźwig samojezdny, często nazywany dźwigiem mobilnym czy samochodowym, to maszyna używana do podnoszenia i przemieszczania ciężkich ładunków na różne wysokości. Żuraw samojezdny to dźwignica na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym, używana głównie do prac przeładunkowych i montażowych. Składa się z wciągarek i wychylnego wysięgnika, co pozwala na podnoszenie i opuszczanie ciężaru oraz jego przemieszczanie. Potocznie określa się go mianem „dźwigu”.

Różnice między Żurawiem Samojezdnym a Hydraulicznym Dźwigiem Samochodowym (HDS)

Przeglądając oferty firm specjalizujących się w urządzeniach podnoszących, można natknąć się m.in. na żurawie samojezdne oraz hydrauliczne dźwigi samochodowe (HDS). Zasadniczo, żuraw samojezdny to maszyna budowlana, będąca dźwignicą usytuowaną na podwoziu samochodu ciężarowego bądź na specjalnym podwoziu samojezdnym. Może być wykorzystywana do prac montażowych i przeładunkowych w dowolnym miejscu, stanowiąc alternatywę dla żurawia wieżowego, np. do montażu konstrukcji stalowych lub betonowych.

Z kolei `Hydrauliczny Dźwig Samochodowy (HDS)`, zwany też „żurawiem przeładunkowym” lub „żurawiem przenośnym”, to dźwignica umiejscowiona na samochodzie ciężarowym. Zazwyczaj montuje się ją między kabiną pojazdu a jego skrzynią, lub z tyłu samochodu. W przeciwieństwie do typowego żurawia samojezdnego, `HDS` jest zaprojektowany z myślą o podnoszeniu materiałów oraz ich transporcie, co pozwala na samodzielny załadunek i rozładunek towaru na samochodzie.

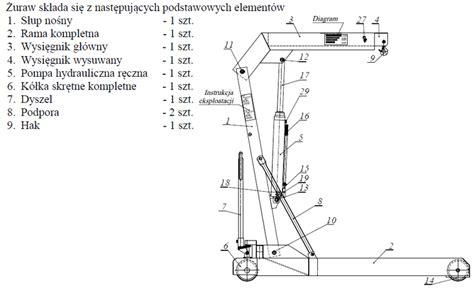

Budowa i Komponenty Żurawia Samojezdnego

Budowa dźwigu samojezdnego jest złożonym procesem, który wymaga precyzyjnego projektowania i produkcji komponentów. Ponadto konstrukcja musi spełniać rygorystyczne standardy bezpieczeństwa i przepisy budowlane. Do kluczowych komponentów należą:

• Podwozie: Podwozie samochodu ciężarowego z napędem wielokołowym jest solidną podstawą dla pozostałych elementów składowych dźwigu.
• Wysięgnik: Wysięgnik to główna konstrukcja nośna dźwigu, która podnosi ładunek na wysokość.
• Kabina operatora: Kabina operatora to miejsce, gdzie operator steruje dźwigiem. To również ważne centrum kontroli nad maszyną.
• Mechanizmy podnoszenia: Mechanizmy podnoszenia są odpowiedzialne za podnoszenie i opuszczanie ładunków. Zazwyczaj składają się z silników, lin, wciągów i przekładni, które pracują w tandemie, aby zapewnić precyzyjne i bezpieczne podnoszenie.
• Systemy stabilizacyjne: Dźwigi samojezdne muszą być stabilne, aby uniknąć wypadków podczas podnoszenia ciężkich ładunków na wysokość.
• Silniki i układy napędowe: Dźwigi samojezdne są zazwyczaj wyposażone w potężne silniki i układy napędowe, które zapewniają wystarczającą moc do podnoszenia ciężkich ładunków i przemieszczania się po różnych rodzajach terenu.
• Zasilanie: Dźwigi samojezdne zasilane są zazwyczaj silnikami spalinowymi lub elektrycznymi. Wybór zależy od konkretnych potrzeb i warunków pracy.

Hydrauliczny Dźwig Samochodowy (HDS) - Szczegółowy Opis

Żurawie przeładunkowe, zwane przenośnymi, to dźwignice zamontowane na samochodzie ciężarowym pomiędzy kabiną kierowcy a skrzynią lub z tyłu pojazdu. Służą one do samodzielnego załadunku towaru na samochód oraz jego rozładunku. Żurawie te napędzane są pompą hydrauliczną, agregatowaną z podwozia pojazdu poprzez przystawkę odbioru mocy, podłączoną do wyjścia ze skrzyni biegów, stąd nazwa `hydrauliczny dźwig samochodowy` (`HDS`). Żuraw `HDS` jest wszechstronnym urządzeniem przeładunkowym, powszechnie wykorzystywanym w pracach załadunkowych, rozładunkowych i montażowych. Dzięki swojej konstrukcji, maszyna ta umożliwia szybki i efektywny załadunek oraz rozładunek towarów bez konieczności używania dodatkowego sprzętu, takiego jak wózki widłowe czy ładowarki teleskopowe.

Budowa Żurawia HDS

Konstrukcja żurawia `HDS` składa się z elementów stałych, które są niezbędnym wyposażeniem każdego urządzenia, oraz części zmiennych, które są wymieniane w zależności od wykonywanych zadań.

Elementy stałe:

• Zestaw podpór: Kluczowy dla stabilizacji urządzenia podczas pracy. Podpory są umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Podstawa żurawia: Platforma, na której zamontowany jest cały żuraw. Stanowi ona integralną część ramy pośredniej i płyty montażowej, łączącej urządzenie z podwoziem pojazdu.
• Kolumna obrotowa: Pionowy element, na którym zamontowany jest wysięgnik. Żuraw przenośny posiada podstawę (bazę żurawia), w której umieszczona jest kolumna obrotowa.
• Wysięgnik: Jeden z najważniejszych elementów żurawia `HDS`. Z kolumną połączony jest wysięgnik składający się z jednego lub dwóch ramion połączonych przegubowo i poruszanych za pomocą siłowników hydraulicznych. Najczęściej jest to część ruchoma, składająca się z segmentów teleskopowych wysuwanych hydraulicznie, co pozwala na pracę na każdym, nawet niedostępnym terenie. Zasięg ramienia w zależności od modelu może wynosić od 8 do nawet 35 metrów. Z drugiego ramienia wysięgnika mogą być wysuwane teleskopowo dodatkowe człony zwiększające wysięg żurawia. Kluczową zasadą jest, że im dłuższy wysięg, tym mniejszy udźwig. Na końcu ostatniego ramienia umieszczone jest urządzenie chwytające (hak, chwytak, widły, ścisk do palet itp.). Żurawie wykonują ruchy w poziomie oraz pionie.

Elementy zmienne:

Elementy zmienne mogą być dostosowane do bieżących zadań wykonywanych przez urządzenie. Zaliczamy do nich:

• System hydrauliczny: Konstrukcja `HDS` opiera się na siłownikach hydraulicznych, pompach, rozdzielaczach, co ułatwia i przyspiesza "rozpakowanie" sprzętu. Praca jest nie tylko łatwiejsza, ale również bardziej precyzyjna.
• Hak: Standardowy element do przenoszenia dużych i ciężkich ładunków w oparciu o system lin i zawiesin.
• Chwytak: Alternatywa dla haka, szczególnie przydatna w pracach z drewnem, złomem, szkłem czy rurami kanalizacyjnymi.

Mobilność i Zalety Zastosowania Żurawi HDS

Główną zaletą żurawi `HDS` jest ich wysoka mobilność. Osadzenie dźwigu na pojeździe ciężarowym sprawia, że maszyny mogą bezproblemowo i w krótszym czasie przemieszczać się po drogach. Pojazd z zamontowanym `HDS`-em jest dopuszczony do ruchu po drogach publicznych, nie wymaga dodatkowych zezwoleń przy standardowych parametrach i bez problemu dociera do centrów miast, wąskich ulic czy trudno dostępnych placów budowy. Dzięki tym cechom, samochody ciężarowe z dźwigami są powszechnie wykorzystywane do transportu różnego rodzaju ładunków, w tym palet i kontenerów. Wysoka nośność żurawia umożliwia również załadunek ciężkich materiałów budowlanych, prefabrykowanych elementów konstrukcyjnych, a nawet maszyn i pojazdów nieprzystosowanych do poruszania się po drogach publicznych. Hydrauliczne żurawie dalekosiężne mogą służyć do transportu materiałów na duże wysokości - m.in. na wyższe kondygnacje lub na dach budynku.

Klasyfikacja i Parametry Techniczne Żurawi Przeładunkowych

Klasyfikacja ze względu na rodzaj wykonywanej pracy:

Żurawie przeładunkowe możemy podzielić na:

• żurawie ogólnego przeznaczenia,
• żurawie leśne (do załadunku i rozładunku drewna),
• żurawie przemysłowe (do załadunku i rozładunku złomu).

Parametry techniczne:

Do kluczowych parametrów technicznych żurawi przeładunkowych należą:

• Udźwig żurawia `Q` [t, kg]: Nominalna, maksymalna wielkość obciążenia, dla której zaprojektowano żuraw i dla której producent zapewnia prawidłową pracę, czyli maksymalny dopuszczalny ciężar, jaki może podnieść żuraw. Udźwig brutto to wartość bez rotatora, udźwig netto z rotatorem.
• Wysięg żurawia [m]: Pozioma odległość od osi obrotu żurawia do pionowej osi urządzenia chwytującego.
• Moment udźwigu żurawia [tm]: Iloczyn udźwigu żurawia przez jego wysięg (np. moment udźwigu 78 kNm oznacza, że na wysięgu 10 m żuraw powinien podnieść 7.8 kN (ok. 780kg), a na wysięgu 1 m - 78kN - ok. 7.8 t).
• Wysokość podnoszenia [m]: Odległość pionowa od podstawy żurawia do maksymalnego górnego położenia urządzenia chwytującego.

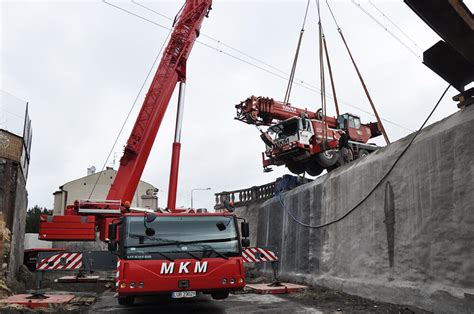

Szerokie Spektrum Zastosowań Żurawi HDS

Żurawie `HDS` znajdują szerokie zastosowanie w różnych sektorach przemysłu, przyczyniając się do efektywności prac:

• Budownictwo: Transport materiałów budowlanych (cegły, beton, drewno, stal), podawanie materiałów na wyższe kondygnacje, montaż elementów prefabrykowanych.
• Logistyka i transport: Załadunek i rozładunek towarów, przewóz palet i kontenerów, dostarczanie towarów bezpośrednio "pod inwestycję".
• Przemysł leśny i rolniczy: Załadunek i transport drewna, obsługa składnic.
• Prace monterskie i instalacyjne: Montaż reklam wielkoformatowych, słupów energetycznych, elementów infrastruktury technicznej.
• Przemysł komunalny: Montowane na hakowcach i śmieciarkach do obsługi kontenerów.
• Przemysł recyklingowy: Wykorzystywane do sortowania złomu, szkła i tworzyw sztucznych.

Uprawnienia i Bezpieczeństwo Użytkowania Żurawi Samochodowych

Aby obsługiwać zarówno żurawie samojezdne, jak i hydrauliczne dźwigi samochodowe (`HDS`), trzeba posiadać odpowiednie kwalifikacje. Do obsługi żurawi wymagane są uprawnienia nadawane po odbyciu kursu i zdaniu egzaminu państwowego przed `Urzędem Dozoru Technicznego (UDT)`. Przede wszystkim należy ukończyć kurs kategorii II, który trwa w sumie 40 godzin. Aby móc odbyć to szkolenie, uczestnik powinien być pełnoletni, posiadać przynajmniej wykształcenie podstawowe oraz przedstawić zaświadczenie lekarskie o braku przeciwwskazań do wykonywania zawodu. Kurs obejmuje zagadnienia dotyczące eksploatacji, obsługi i budowy żurawia. Organizowane są w jego ramach zarówno zajęcia praktyczne, jak i teoretyczne. Co więcej, osoba, która zamierza obsługiwać dźwig, uczy się podczas szkolenia, jak należy się zachowywać w razie awarii czy też wypadku. Po zakończeniu kursu trzeba zdać państwowy egzamin.

Zasady Bezpiecznej Eksploatacji

Bezpieczne i sprawne użycie żurawia samochodowego zależy od jego prawidłowego montażu i eksploatacji. Operator powinien przestrzegać szeregu zasad:

Przed rozpoczęciem pracy:

• Sprawdzenie terenu pracy, upewnienie się, że w strefie pracy nie ma osób postronnych, wydzielenie i oznakowanie miejsca pracy, włączenie świateł ostrzegawczych, zaciągnięcie hamulca ręcznego i podłożenie klinów pod koła.
• Operator musi być wyposażony w odpowiedni sprzęt ochrony osobistej (obuwie, kask, odzież).
• Należy zapoznać się z dokumentacją techniczną żurawia (instrukcja obsługi, świadectwo dopuszczenia do eksploatacji, księga konserwacji).

Podczas pracy:

• Należy pamiętać o stabilnym ustawieniu pojazdu i jego wypoziomowaniu.
• Podłoże musi być odpowiednio wytrzymałe; w przypadku nierównego lub zabagnionego podłoża, należy zastosować specjalne stabilizatory i podkładki.
• Należy unikać pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu.
• Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności, stosując ustalone sygnały ręczne lub radiotelefony.

Czynności niedozwolone:

• Przenoszenie ładunków o nieznanych parametrach lub przekraczających dopuszczalny udźwig.
• Praca bez rozstawionych podpór.
• Praca podczas nieodpowiednich warunków pogodowych (porywiste wiatry, burze).
• Praca w nieodpowiednim terenie lub w pobliżu zagrożeń (np. linii energetycznych).
• Używanie niesprawnego żurawia i osprzętu.
• Przenoszenie ładunków nad ludźmi i stanowiskami roboczymi.

Żurawie `HDS` mogą być użytkowane zarówno na otwartym powietrzu, jak i w zamkniętych przestrzeniach, pod warunkiem odpowiedniej wentylacji. Prace powinny być wstrzymane, gdy widoczność jest ograniczona.

Konserwacja i Nadzór Techniczny

Żurawie `HDS` podlegają Urzędowi Dozoru Technicznego. Regularna konserwacja jest kluczowa dla bezpiecznej eksploatacji. Powinna ona przebiegać w terminach określonych w instrukcji eksploatacji urządzenia, obejmując kontrolę mechanizmów napędowych, układów hamulcowych, cięgien nośnych, konstrukcji nośnej oraz instalacji przeciwpożarowej. Inspekcje obejmują również urządzenia sterownicze, sygnalizacyjne, oświetlenie i ograniczniki ruchowe. Nadzór nad dziennikiem konserwacji urządzenia, księgą rewizyjną oraz kwalifikacjami operatorów i konserwatorów pełni inspektor Urzędu Dozoru Technicznego.

Podstawy Prawne Użytkowania Żurawi

Podstawę prawną dla użytkowania i dozoru technicznego żurawi stanowią odpowiednie akty prawne:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego dla żurawi.

Wynajem Żurawi Samochodowych

Firmy oferują wynajem dźwigów samojezdnych, często obejmujący usługi na terenie całego kraju w przypadku dużych projektów. W ofercie dostępne są dźwigi samojezdne renomowanych producentów - o udźwigu od 45 do 350 ton, co pozwala dobrać idealny sprzęt do praktycznie każdego zadania.
