Hydrauliczny Dźwig Samochodowy (HDS): Kompleksowy Przewodnik po Budowie, Typach i Bezpieczeństwie Obsługi

Jeśli Twoja praca związana jest z logistyką, budownictwem lub leśnictwem, z pewnością spotkałeś się z pojazdem wyposażonym w hydrauliczny dźwig samochodowy (HDS). To specjalistyczne urządzenie, montowane na podwoziu samochodu ciężarowego, odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co bezpośrednio przekłada się na efektywność i bezpieczeństwo pracy w tych sektorach.

HDS to skrót od „hydrauliczny dźwig samochodowy”, oznaczający specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów, eliminujący potrzebę korzystania z dodatkowego sprzętu, takiego jak wózki widłowe, suwnice czy dźwigi stacjonarne.

Zastosowania Hydraulicznych Dźwigów Samochodowych

Wszechstronność HDS sprawia, że znajduje on zastosowanie w wielu branżach:

• Logistyka: Dźwigi HDS są nieocenione wszędzie tam, gdzie towar musi być dostarczony bezpośrednio „pod inwestycję” lub do klienta nieposiadającego własnego sprzętu do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny.
• Budownictwo: W branży budowlanej HDS jest codziennym narzędziem pracy. Umożliwia załadunek materiałów w hurtowni, rozładunek na placu budowy, a także podawanie ładunku na wyższe kondygnacje, dachy czy stropy, dzięki wysięgnikowi o zasięgu nawet do 30 metrów.
• Leśnictwo: Żurawie leśne stanowią odrębną kategorię HDS, wyposażoną w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operatorzy HDS-ów leśnych zajmują się załadunkiem i układaniem kłód drzew na przyczepach, obsługą składnic drewna oraz pracą na zrywkach.
• Inne zastosowania: Samochody HDS wykorzystywane są również do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

Rodzaje Żurawi HDS

Przepisy Urzędu Dozoru Technicznego (UDT) rozróżniają kilka kategorii żurawi, z których każda ma specyficzne zastosowanie:

Żurawie Przenośne

Są to lekkie urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig zazwyczaj sięga 1-5 ton przy zasięgu 10-15 metrów. Wykorzystywane są najczęściej w transporcie ogólnym do obsługi różnorodnych ładunków. Ich głównymi zaletami są mobilność i stosunkowo niska cena.

Żurawie Przeładunkowe

To typowe dźwigi HDS montowane na samochodach ciężarowych, używane do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach. Udźwig wynosi zazwyczaj 10-20 ton, a zasięg 12-18 metrów. Żurawiem przeładunkowym obsługuje się place składowe, hurtownie i punkty dystrybucyjne.

Żurawie Przewoźne

Są to urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.

Żurawie Leśne

To wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżniają je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe.

W zależności od branży dominują konkretne typy:

• Firmy budowlane i drogowe najczęściej korzystają z żurawi przenośnych i przeładunkowych.
• W logistyce najczęściej pracują żurawie przewoźne o dużym udźwigu.
• W leśnictwie stosuje się wyłącznie żurawie leśne ze specjalistycznym osprzętem do drewna.

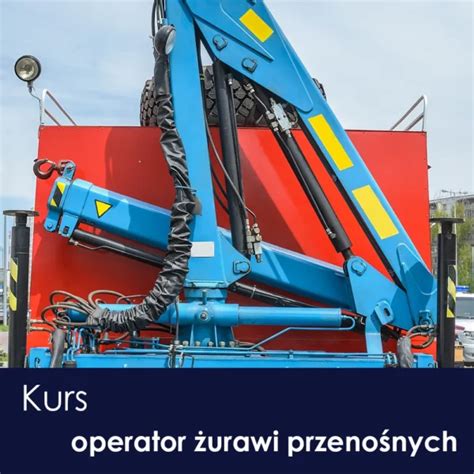

Budowa Hydraulicznego Dźwigu Samochodowego

Budowa HDS jest zazwyczaj podobna niezależnie od producenta (np. Hiab, Palfinger, Fassi), choć różnice dotyczą detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia. Kluczowe elementy konstrukcyjne to:

• Podstawa żurawia: Stanowi ją rama pośrednia i płyta montażowa, łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż jest fundamentalny dla stateczności całego układu i trwałości samochodu.
• Kolumna: Pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
• Wysięgnik: Jest to główna część robocza żurawia, zazwyczaj składająca się z sekcji teleskopowych (najczęściej 3-6). Zasięg ramienia w zależności od modelu może wynosić od 8 do nawet 35 metrów. Należy pamiętać, że im dłuższy wysięg, tym mniejszy udźwig.
• Hydraulika: Serce każdego HDS. Pompa hydrauliczna, napędzana silnikiem pojazdu (przez przystawkę mocy PTO), tłoczy olej pod wysokim ciśnieniem (często ok. 350 bar) do rozdzielaczy i siłowników, zapewniając ruchy robocze.
• Podpory: Są to wysuwane ramiona z stopami, które stabilizują pojazd podczas pracy. Typowy HDS posiada 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Sterowanie: HDS-em steruje się zazwyczaj z konsoli umieszczonej na pojeździe, za pomocą pilota przewodowego lub pilota radiowego (o zasięgu do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD, prezentujące parametry pracy.

Zasady Bezpieczeństwa i Higieny Pracy (BHP) przy Obsłudze HDS

Statystyki wypadków z udziałem HDS są jednoznaczne: najczęstsze przyczyny to utrata stateczności, nieprawidłowe podparcie, błędy w zawieszeniu ładunku oraz brak komunikacji między operatorem a pomocnikiem. Dlatego przestrzeganie zasad BHP jest absolutnie kluczowe:

Podstawowe Zasady Bezpieczeństwa

• Podparcie: Przed rozpoczęciem pracy zawsze rozłóż podpory na pełny rozstaw i sprawdź wskaźniki poziomowania pojazdu.
• Udźwig: Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Każdy żuraw posiada tabelę (diagram) udźwigu, określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny. Należy pamiętać, że przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie - zależność ta jest odwrotnie proporcjonalna do kwadratu zasięgu.
• Podłoże: Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50×50 cm.
• Obszar pracy: Wyznacz obszar pracy żurawia - promień pracy plus minimum 5 metrów. Oznakuj strefę taśmą lub barierami. Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia.
• Komunikacja: Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności. Stosuj ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefony.

Najczęstsze Błędy Operatorów i Brygad

Poniższa tabela podsumowuje najczęściej obserwowane błędy na budowach i w bazach logistycznych:

Uprawnienia UDT dla Operatorów HDS

W Polsce żurawie HDS podlegają dozorowi technicznemu sprawowanemu przez Urząd Dozoru Technicznego (UDT). Uprawnienia UDT są wymagane dla operatorów żurawi przenośnych, przeładunkowych, przewoźnych i leśnych. Dotyczy to pracowników firm budowlanych, logistycznych, transportowych i leśnych. Każda kategoria uprawnień UDT (np. kategoria II Ż) upoważnia do obsługi określonego typu urządzeń.

Profesjonalne szkolenie jest najlepszą inwestycją w zdobycie uprawnień. Podczas zajęć teoretycznych poznaje się przepisy UDT, ucząc się czytać tabele udźwigu i dokumentację techniczną. Omówione zostają typowe zagrożenia i metody ich minimalizowania. Kluczowym elementem szkolenia jest praktyka (około 70% czasu kursu), a następnie egzamin państwowy, obejmujący część teoretyczną i praktyczną.

Praca na żurawiu samojezdnym, choć wymagająca, wiąże się z dużą odpowiedzialnością. Operator musi posiadać odpowiednie uprawnienia (np. dawniej II Ż, obecnie certyfikaty UDT), a także prawo jazdy kategorii C, jeśli pojazd porusza się po drogach publicznych. Zawód operatora żurawia samojezdnego jest zaliczany do szczególnie niebezpiecznych, co podkreśla konieczność stałej koncentracji, opanowania oraz umiejętności radzenia sobie w sytuacjach stresowych i zmiennych warunkach pogodowych.

Ważnym aspektem jest również rozstawienie dźwigu. Niewłaściwe ustawienie maszyny, niedostateczne sprawdzenie gruntu, czy błędne rozłożenie podpór może prowadzić do utraty równowagi i przewrócenia maszyny. Zarówno w systemie dźwigowym, jak i transportowym, należy wcześniej sprawdzić grunt, który powinien być utwardzony. Podczas prac w obu trybach, dźwig samochodowy musi być odpowiednio przygotowany i rozstawiony, a jego podwozie unoszone przez wysuwane podpory, zapewniające stabilność.

Odpowiedzialność za działania maszyną jest rozłożona na kilka osób: Operatora żurawia, Sygnalistę i Hakowego. Kluczowy jest także Kierownik Budowy, który odpowiada za formalne wymogi związane z przygotowaniem miejsca prac i przestrzeganiem zasad BHP. Hakowy jest odpowiedzialny za poprawne podpięcie ładunku pod zawiesia, natomiast sygnalista zapewnia komunikację i przekazuje sygnały operatorowi, który z kabiny może mieć ograniczoną widoczność ładunku.

Należy podkreślić, że prawidłowa obsługa sprzętu budowlanego jest priorytetem. Żurawie samojezdne oraz ładunki, które są nimi przenoszone, zazwyczaj charakteryzują się dużym tonażem i gabarytami, co czyni je potencjalnie groźnymi narzędziami. Operatorzy muszą być wyczuleni na wiele czynników, takich jak:

• Posiadanie aktualnych badań lekarskich i certyfikatów uprawnień.
• Sprawdzenie stanu technicznego dźwigu, posiadanie ważnej decyzji zezwalającej na eksploatację wydanej przez UDT oraz aktualnego przeglądu konserwacyjnego.
• Znajomość instrukcji żurawia, którym będzie kierować.
• Kontrola stanu technicznego dźwigu przed uruchomieniem (opony, płyny, hamulce, systemy bezpieczeństwa, widoczne usterki).
• Ocena stanu gruntu i podłoża, uwzględniając wpływ pogody.
• Zapewnienie dobrej widoczności miejsca pracy i ciągłego kontaktu wzrokowego (lub telefonicznego) z sygnalistą.
• Sprawdzenie wygrodzenia terenu pracy żurawia.
• Dostosowanie rozstawienia maszyny pod tonaż ładunku i upewnienie się, że waga przenoszonego elementu mieści się w granicach udźwigu.
• Używanie ustalonych sygnałów ostrzegawczych.
• Kontrola otoczenia pod kątem odległości od linii energetycznych, innych urządzeń lub konstrukcji.
• Upewnienie się, że podczas przenoszenia ładunku wszystkie osoby znajdują się w bezpiecznej odległości.
• Wrażliwość na wszelkie szczegóły podczas przenoszenia ładunku - wstrzymanie działań w przypadku wątpliwości co do prawidłowości zawieszenia.

Warto pamiętać, że nawet przy pracy w trybie transportowym, gdy podpory są podnoszone, należy dokładnie sprawdzić teren (drogę), aby zapewnić jej płaskość i możliwość bezpiecznego przewiezienia ładunku.

Nowe rozporządzenia, takie jak dotyczące warunków pracy w kabinie (np. obowiązek zapewnienia odpowiedniej temperatury), wprowadzają dodatkowe wymogi bezpieczeństwa. Za nadzór i kontrolę przestrzegania przepisów BHP odpowiada Państwowa Inspekcja Pracy.

Dźwig samojezdny jest żurawiem, w którym dźwignica zamontowana jest na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym. Składa się z wychylnego wysięgnika oraz wciągarek, co pozwala na podnoszenie, opuszczanie i przemieszczanie ciężaru. Hydrauliczny dźwig samochodowy (HDS) to urządzenie, w którym dźwignica zamontowana jest na samochodzie ciężarowym, zazwyczaj umiejscowione między kabiną kierowcy a skrzynią ładunkową lub w tylnej części pojazdu. Żurawie samojezdne mogą unieść znacznie większe ciężary (do kilkuset ton), podczas gdy HDS-y mają zazwyczaj udźwig od kilkuset kilogramów do kilku ton, ale wyróżniają się możliwością jednoczesnego transportu ładunku.
