Żuraw Samochodowy Hydrauliczny (HDS) – Kompleksowy Przewodnik

Współczesna logistyka, budownictwo, przemysł czy rolnictwo nie mogłyby funkcjonować bez efektywnych i niezawodnych maszyn do podnoszenia i przemieszczania ciężkich ładunków. Wśród nich szczególne miejsce zajmują żurawie hydrauliczne HDS - wszechstronne urządzenia, które znacząco usprawniają pracę w wielu sektorach gospodarki. Skrót HDS, oznaczający Hydrauliczny Dźwig Samochodowy, doskonale oddaje ich mobilny i hydrauliczny charakter.

Są to zazwyczaj żurawie przenośne montowane na podwoziach samochodowych, co pozwala na szybki transport i realizację zadań w różnorodnych lokalizacjach. Od dźwigania materiałów budowlanych, przez załadunek maszyn rolniczych, aż po manipulację kontenerami - ich zastosowania są niezwykle szerokie. Ten artykuł stanowi praktyczny poradnik dla każdego, kto zastanawia się nad wyborem, eksploatacją, a przede wszystkim prawidłową konserwacją żurawi hydraulicznych HDS.

Czym jest HDS i jego kluczowe zalety?

HDS to skrót od Hydrauliczny Dźwig Samochodowy, określany także jako żuraw przeładunkowy lub żuraw przenośny. Najczęściej montowany jest na ciężarówkach, co pozwala jednemu pojazdowi jednocześnie przewozić i obsługiwać ciężkie ładunki. HDS to urządzenie, które zamontowane jest do samochodu ciężarowego lub naczepy i pomaga w załadunku i rozładunku materiałów. Dźwignica znajduje się na aucie ciężarowym, w większości przypadków umiejscowiona jest między kabiną pojazdu a skrzynią. W niektórych przypadkach znajduje się na tyle auta.

Główne zalety HDS:

• Wielofunkcyjność: Możliwość transportu towarów i ich załadunku/rozładunku za pomocą jednego pojazdu. Prócz podnoszenia danych materiałów, HDS ma także możliwość ich przetransportowania w konkretne miejsce.
• Mobilność: Łatwy transport na miejsce pracy, co jest kluczowe w przypadku projektów rozproszonych. Umieszczenie dźwigu w części ładunkowej na samochodzie ciężarowym gwarantuje pełną mobilność i wygodne przemieszczanie się między punktem załadunku i rozładunku.
• Precyzja: Systemy hydrauliczne pozwalają na dokładne pozycjonowanie ładunków.
• Efektywność: Skrócenie czasu operacyjnego dzięki eliminacji potrzeby użycia dodatkowych maszyn do załadunku i rozładunku towarów, takich jak wózki widłowe, ładowarki teleskopowe czy dźwigi.
• Bezpieczeństwo: Nowoczesne HDS wyposażone są w zaawansowane systemy bezpieczeństwa minimalizujące ryzyko wypadków.

Różnice między żurawiem samojezdnym a HDS

Żuraw samojezdny to urządzenie potocznie nazywane dźwigiem. Jest to specjalna dźwignica zamontowana na odpowiednio skonstruowanym podwoziu samojezdnym, często na podwoziu samochodu ciężarowego. Składa się z wychylnego wysięgnika i wciągarek. Dźwigi tego typu potrafią podnieść ciężar kilkudziesięciu, a nawet kilkuset ton. Są one jednak przeznaczone w głównej mierze do prac przeładunkowych i montażowych towarów lub elementów znajdujących się na innym urządzeniu, lub w miejscu ich użycia.

W odróżnieniu od żurawia samojezdnego, udźwig HDS jest znacznie mniejszy i kształtuje się na poziomie od kilkuset kilogramów do kilku ton. Główna różnica między tymi urządzeniami wynika z tego, że HDS prócz podnoszenia danych materiałów, ma także możliwość ich przetransportowania w konkretne miejsce. Żurawie samojezdne natomiast wykorzystuje się, gdy trzeba wykonać prace montażowe lub przeładunkowe w konkretnym miejscu. Żurawie HDS zaliczane są do żurawi przenośnych i podlegają przepisom Urzędu Dozoru Technicznego.

Budowa i zasada działania żurawia HDS

Żurawie HDS to urządzenia przeładunkowe o napędzie mechanicznym, które są zbudowane z kolumny obracającej się na podstawie oraz układu wysięgnikowego osadzonego na szczycie kolumny. Zasada działania HDS opiera się na zastosowaniu hydrauliki siłowej. Specjalna pompa hydrauliczna napędzana przez silnik samochodu wytwarza ciśnienie, które jest kierowane do siłowników odpowiadających za ruchy ramienia i wysięgnika. Dzięki użyciu systemu hydraulicznego praca jest nie tylko łatwiejsza, ale również bardziej precyzyjna.

Główne elementy konstrukcyjne żurawi HDS:

• Podpory: Komplet podpór usadowionych z każdej strony, dzięki którym żuraw stabilnie utrzymuje się na powierzchni, idealnie równoważąc zwiększony ciężar dźwigu. Stabilizują urządzenie.
• Podstawa żurawia: Platforma, na której osadzony jest cały żuraw, u podstawy żurawia.
• Kolumna żurawia: Pionowy element łączący platformę z wyciągiem. Czasami kolumna ma układ teleskopowy, co ułatwia i przyspiesza prace dźwigowe.
• Wysięgnik: Jeden z najważniejszych elementów, najczęściej część ruchoma, dzięki czemu może pracować w każdym, nawet niedostępnym terenie. Jest to element regulowany, przeznaczony do manipulacji ładunkiem.
• System hydrauliczny: Oparcie konstrukcji HDS na siłownikach hydraulicznych ułatwia i przyspiesza „rozpakowanie” sprzętu.

Elementy zmienne żurawia, dostosowywane do bieżących zadań:

• Hak: Nie jest stałym wyposażeniem. Można go zainstalować, jeśli zamierzamy przenosić duże i ciężkie ładunki w oparciu o system lin i zawieszeń.
• Chwytak: Alternatywa dla haka, przydatny w pracach trudnych, gdzie potrzebne jest zawieszenie różnych elementów za pomocą lin. Łapy chwytaka dobrze radzą sobie z nieregularnymi kształtami ładunków. Występują specjalistyczne chwytaki do drewna, złomu, szkła, tworzyw sztucznych czy rur kanalizacyjnych.
• Czerpaki: Do materiałów sypkich.
• Widły paletowe.

Rodzaje żurawi hydraulicznych HDS

Na rynku można znaleźć kilka rodzajów HDS, które różnią się przede wszystkim lokalizacją montażu na pojeździe oraz specjalizacją zastosowań.

Podział ze względu na miejsce montażu:

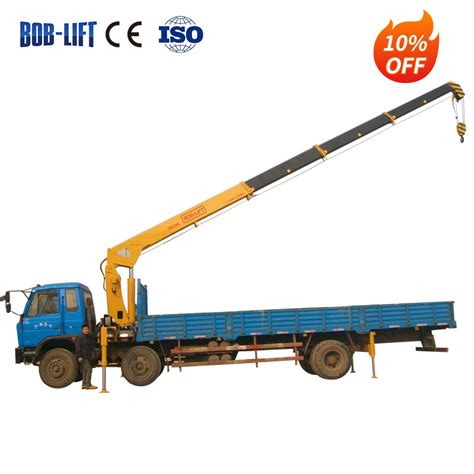

• HDS za kabiną: Najpopularniejszy typ, gdzie żuraw jest zamontowany tuż za szoferką kierowcy. Oferuje dużą przestrzeń ładunkową i dobrą widoczność dla operatora. Idealny do ogólnych prac przeładunkowych.
• HDS z tyłu pojazdu: Żuraw umiejscowiony na samym końcu ramy pojazdu ze skrzynią ładunkową. Często stosowany, gdy wymagana jest możliwość pracy z przyczepą lub gdy ładunek jest szczególnie długi i wymaga manewrowania z tyłu.
• HDS w środku pojazdu: Rzadsze rozwiązanie, stosowane w specyficznych zastosowaniach, np. do załadunku i rozładunku na środku naczepy. Wymaga specjalnej konstrukcji pojazdu.

Podział ze względu na przeznaczenie:

• Żurawie ogólnego przeznaczenia: Wyposażone w konstrukcję zamontowaną sztywno na podwoziu pojazdu, wysięgnik pracuje w płaszczyźnie poziomej oraz pionowej. Wykorzystywane m.in. przez hurtownie materiałów budowlanych, firmy transportowe czy przedsiębiorstwa zajmujące się montażem konstrukcji stalowych.
• Żurawie leśne do załadunku drewna: Wyposażone w chwytaki, dzięki którym możliwe jest podnoszenie drewna. Mają wyższe wymagania dotyczące szczelności układu hydraulicznego.

Podział ze względu na konstrukcję wysięgnika:

• Wysięgniki teleskopowe: Składają się z kilku sekcji, które wysuwają się jedna z drugiej. Oferują duży zasięg roboczy i są kompaktowe po złożeniu. Doskonałe do prac wymagających precyzyjnego dotarcia do trudno dostępnych miejsc.
• Wysięgniki łamane (przegubowe): Charakteryzują się konstrukcją z kilkoma przegubami, co umożliwia bardzo elastyczne manewrowanie ładunkiem, nawet w ciasnych przestrzeniach. Często używane do precyzyjnych prac montażowych.

Zastosowanie żurawi hydraulicznych HDS

Liczba możliwych zastosowań ciężarówek z żurawiem HDS jest praktycznie nieograniczona. HDS zamontowany na pojeździe umożliwia przeprowadzenie załadunku i rozładunku bez konieczności użycia dodatkowych pojazdów i maszyn. Przyspiesza to cały proces i zmniejsza jego koszty. Żurawie hydrauliczne HDS są niezwykle użyteczne w logistyce, budownictwie, transporcie i wielu innych branżach wymagających szybkiego załadunku lub rozładunku ciężkich towarów.

Przykładowe zastosowania:

• Transport ładunków różnego typu: M.in. palet i kontenerów.

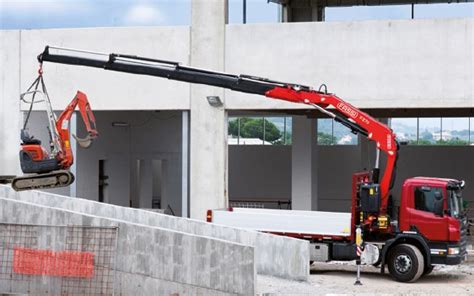

• Załadunek ciężkich materiałów budowlanych: Prefabrykowanych elementów konstrukcyjnych, a nawet maszyn i pojazdów, które nie są dostosowane do poruszania się po publicznych drogach.

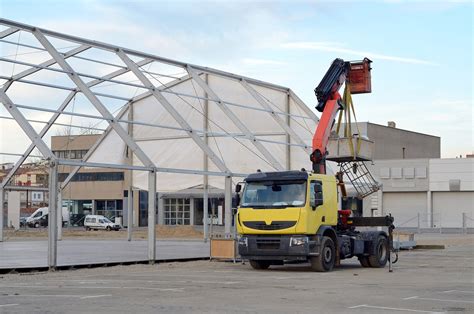

• Prace na wysokościach: Hydrauliczne dźwigi o dużym zasięgu mogą być wykorzystywane do transportu materiału na duże wysokości - np. na wyższe kondygnacje czy na dach budowanego obiektu.
• Branża leśna: Do transportu drewna pozyskanego w wyniku wycinki.
• Prace ziemne, rolnicze i drogowe.
• Branża recyklingowa: Żurawie zakończone chwytakami przeznaczonymi do złomu, szkła i tworzyw sztucznych.
• Górnictwo i hutnictwo.
• Montaż reklam wielkoformatowych.

Kluczowe parametry przy wyborze żurawia hydraulicznego HDS

Wybór odpowiedniego żurawia HDS to decyzja, która powinna być podyktowana szczegółową analizą potrzeb. Należy wziąć pod uwagę szereg parametrów technicznych, które determinują efektywność i bezpieczeństwo pracy.

Parametry techniczne:

1. Udźwig i zasięg: Udźwig maksymalny to największa masa, jaką żuraw jest w stanie podnieść. Należy pamiętać, że udźwig maleje wraz ze wzrostem zasięgu. Zasięg maksymalny to odległość od osi obrotu żurawia do najdalszego punktu, do którego może dotrzeć koniec wysięgnika. Ważne jest, aby dopasować go do specyfiki terenu i wymagań pracy.
2. Moment udźwigu: Jest to iloczyn udźwigu i zasięgu (wyrażony w tonometrach, tM). Określa ogólną moc żurawia i jego zdolność do podnoszenia ładunków na daną odległość. Im wyższy moment udźwigu, tym mocniejszy i bardziej wszechstronny jest żuraw.
3. Liczba sekcji wysięgnika: Wpływa na zasięg i elastyczność pracy. Większa liczba sekcji teleskopowych oznacza większy zasięg, ale też potencjalnie mniejszy udźwig na skrajnych wysięgach.
4. System sterowania: Nowoczesne HDS oferują różne opcje sterowania: ręczne/dźwigniami, radiowe (zapewniające operatorowi swobodę poruszania się wokół pojazdu, co zwiększa bezpieczeństwo i precyzję), oraz elektroniczne (joystickami), które jest precyzyjne i komfortowe, często z zaawansowanymi funkcjami bezpieczeństwa.
5. Zapotrzebowanie na moc i układ hydrauliczny: Żuraw hydrauliczny wymaga odpowiedniego źródła mocy - najczęściej jest to przystawka odbioru mocy (PTO) silnika pojazdu, napędzająca pompy hydrauliczne. Kluczowe jest dopasowanie wydajności pomp do wymagań żurawia, aby zapewnić płynną i efektywną pracę. Ważne są również jakościowe komponenty układu hydraulicznego, w tym węże hydrauliczne, które muszą wytrzymać wysokie ciśnienia i zmienne warunki pracy.
6. System stabilizacji (podpory): Bezpieczna praca żurawia HDS jest niemożliwa bez odpowiedniej stabilizacji. Podpory boczne muszą być zawsze wysunięte i prawidłowo ustawione, aby zapewnić stabilność pojazdu i żurawia podczas podnoszenia ładunków. Ich długość i rozstaw mają bezpośredni wpływ na maksymalny udźwig.
7. Dodatkowe wyposażenie: W zależności od specyfiki pracy, warto rozważyć dodatkowe akcesoria, takie jak chwytaki, wciągarki linowe, rotatory czy widły paletowe.

Bezpieczna eksploatacja żurawi hydraulicznych HDS

Bezpieczeństwo jest priorytetem w pracy z każdym urządzeniem transportu bliskiego. W przypadku żurawi HDS przestrzeganie procedur i regularne szkolenia są kluczowe, aby zapobiegać wypadkom i awariom.

Szkolenie i uprawnienia operatorów

Do obsługi HDS konieczne są uprawnienia wydane przez Urząd Dozoru Technicznego (UDT). Każdy operator żurawia HDS musi posiadać odpowiednie uprawnienia UDT w kategorii ŻURAW PRZENOŚNY. Uprawnienia te uzyskuje się po ukończeniu kursu teoretycznego i praktycznego oraz zdaniu egzaminu państwowego przed komisją Urzędu Dozoru Technicznego. Podczas kursu uczestnicy dowiadują się wszystkiego zarówno w kontekście teorii budowy i obsługi urządzenia, a także zasad bezpieczeństwa i higieny pracy, jak i również uwzględnia on ćwiczenia praktyczne. Operator powinien doskonale znać instrukcję obsługi swojego żurawia.

Planowanie i ocena terenu pracy

Przed przystąpieniem do pracy z żurawiem HDS należy zawsze:

• Ocenić stabilność podłoża: Upewnić się, że teren jest wystarczająco twardy i równy, aby zapewnić stabilność podpór. W razie potrzeby użyć podkładek. Podłoże musi być odpowiednio wytrzymałe, w przypadku, gdy jest nierówne lub grząskie, konieczne jest zastosowanie specjalnych stabilizatorów i podkładek.
• Sprawdzić obecność linii energetycznych: Zachować bezpieczną odległość od przewodów wysokiego napięcia.
• Zabezpieczyć strefę pracy: Odizolować obszar, w którym będzie operować żuraw, aby zapobiec dostępowi osób nieupoważnionych. Stefa pracy żurawia musi być odpowiednio wydzielona i oznakowana.
• Ocenić masę ładunku: Nigdy nie przekraczać dopuszczalnego udźwigu żurawia dla danego zasięgu.
• Warunki pogodowe: Nigdy nie należy stosować żurawi przenośnych przy porywistym wietrze oraz w trakcie burzy. Również prace powinny być wstrzymane, gdy panuje ograniczona widoczność.
• Ustawienie pojazdu: Pojazd musi być ustawiony w odpowiednim miejscu i właściwie wypoziomowany. Dane dotyczące maksymalnego dopuszczalnego pochylenia żurawia znaleźć można w jego danych technicznych. Pojazd musi posiadać włączone światła ostrzegawcze, zaciągnięty ręczny hamulec i podłożone kliny przeciwdziałające poruszaniu się kół.

Zasady bezpieczeństwa podczas pracy

• Komunikacja: Ustalenie jasnych sygnałów z pomocnikami lub obserwatorami. Przed rozpoczęciem pracy operator żurawia powinien zawsze sprawdzić, czy w jego strefie nie znajdują się osoby postronne.
• Stabilizacja: Zawsze wysunąć i zabezpieczyć wszystkie podpory.
• Równomierne obciążenie: Unikać dynamicznych ruchów i gwałtownego obciążania żurawia.
• Widoczność: Upewnić się, że operator ma pełną widoczność na obszar pracy.
• Oświetlenie: Zapewnić odpowiednie oświetlenie w warunkach słabej widoczności.
• Środki ochrony osobistej: Operator urządzenia musi być wyposażony w odpowiednie środki ochrony osobistej - właściwe obuwie, kask ochronny, niekrępującą ruchów odzież.
• Wentylacja: Żurawie HDS mogą być użytkowane zarówno na otwartym powietrzu, jak i w zamkniętych przestrzeniach, na przykład na halach, ale z zastrzeżeniem, że powinny być one odpowiednio wentylowane, ponieważ w przeciwnym przypadku istnieje ryzyko zatrucia gazami spalinowymi.

Główne czynności niedozwolone:

• Przenoszenie ładunków o nieznanych parametrach.
• Przenoszenie ładunków związanych z podłożem.
• Praca bez podpór żurawia.
• Praca w nieodpowiednich warunkach pogodowych.
• Praca na nieodpowiednim terenie i w pobliżu zagrożeń, na przykład linii energetycznych.
• Używanie niesprawnego żurawia i osprzętu.
• Praca z żurawiem bez ważnej decyzji UDT i wpisu w dzienniku konserwacji.
• Przenoszenie ładunków nad ludźmi i stanowiskami roboczymi.

Zabezpieczenia techniczne

Współczesne HDS są wyposażone w liczne systemy bezpieczeństwa, takie jak:

• Ograniczniki przeciążenia: Automatycznie wyłączają żuraw po przekroczeniu dopuszczalnego udźwigu.
• Czujniki pozycji: Monitorują położenie wysięgnika i ramion.
• Systemy awaryjnego zatrzymania: Pozwalają na natychmiastowe unieruchomienie maszyny.

Konserwacja i przeglądy techniczne: Klucz do długowieczności HDS

Regularna konserwacja i przeglądy techniczne są absolutnie niezbędne dla zapewnienia niezawodności i długowieczności żurawi hydraulicznych HDS. Zaniedbania w tym zakresie mogą prowadzić do kosztownych awarii, a co gorsza, do niebezpiecznych sytuacji.

Znaczenie regularnych przeglądów UDT (UTB)

Zgodnie z polskim prawem, wszystkie urządzenia transportu bliskiego (UTB), w tym żurawie HDS, podlegają obowiązkowym przeglądom technicznym wykonywanym przez Urząd Dozoru Technicznego. Te przeglądy mają na celu weryfikację stanu technicznego urządzenia i potwierdzenie jego bezpiecznej eksploatacji. Brak ważnych badań UDT skutkuje zakazem eksploatacji.

Forma dozoru zależy od udźwigu urządzenia:

• Pełny dozór techniczny: Dla dźwigów o udźwigu powyżej 3,2 t. Wymaga rejestracji urządzenia, corocznych badań okresowych i decyzji o dopuszczeniu do eksploatacji.
• Dozór ograniczony: Dla dźwigów o udźwigu do 3,2 t. W tym przypadku również obowiązuje rejestracja, konserwacja oraz badania odbiorcze i kontrolne co dwa lata.

W obu przypadkach właściciel urządzenia ma obowiązek zapewnienia bieżącej konserwacji zgodnie z instrukcją producenta oraz przepisami UDT. Praca żurawia bez ważnej decyzji o dopuszczeniu do eksploatacji jest zabroniona i grozi karą finansową.

Codzienna kontrola przed rozpoczęciem pracy

Operator powinien przeprowadzić krótką kontrolę przed każdorazowym uruchomieniem żurawia:

• Sprawdzenie poziomu oleju hydraulicznego.
• Wizualna inspekcja węży hydraulicznych pod kątem wycieków, pęknięć czy otarć.
• Sprawdzenie stanu i prawidłowego działania elementów sterujących.
• Kontrola stanu konstrukcji stalowej, połączeń śrubowych, sworzni.
• Weryfikacja działania oświetlenia i sygnalizacji.

Przeglądy okresowe i serwis specjalistyczny

Oprócz kontroli codziennych, niezbędne są regularne, okresowe przeglądy wykonywane przez wykwalifikowany personel serwisowy. Podczas takiego przeglądu szczegółowo sprawdza się:

• Układ hydrauliczny: Stan pomp, zaworów, rozdzielaczy, siłowników. Weryfikacja szczelności, ciśnień roboczych i wydajności. Kluczowe elementy, takie jak pręty tłoczyskowe Cromax oraz rury cylindrowe, są podstawą trwałości siłowników hydraulicznych.
• Elementy konstrukcyjne: Pęknięcia, deformacje, korozja wysięgnika, podstawy i podpór.
• Układ elektryczny: Okablowanie, czujniki, oświetlenie, systemy bezpieczeństwa.
• Smarowanie: Wszystkie punkty smarowania powinny być regularnie smarowane zgodnie z instrukcją producenta.
• Filtracja oleju: Wymiana filtrów hydraulicznych jest kluczowa dla ochrony układu przed zanieczyszczeniami.

Rola siłowników hydraulicznych w HDS

Siłowniki są sercem każdego żurawia, odpowiadając za ruchy podnoszenia, obrotu i wysuwu. Ich prawidłowe działanie jest absolutnie kluczowe. Wysoka jakość siłowników hydraulicznych, ich regularna kontrola pod kątem wycieków, uszkodzeń uszczelnień czy luzów na mocowaniach, jest fundamentem niezawodności. W przypadku zużycia lub uszkodzenia, profesjonalna regeneracja siłowników jest często bardziej ekonomiczną i równie skuteczną alternatywą dla zakupu nowych.

Montaż i naprawa żurawi hydraulicznych - kiedy zaufać ekspertom?

Zarówno montaż nowego żurawia HDS na pojeździe, jak i wszelkie prace naprawcze czy regeneracyjne, wymagają specjalistycznej wiedzy, doświadczenia oraz odpowiedniego zaplecza technicznego. To obszary, w których kompromis na jakości jest niedopuszczalny.

Prawidłowy montaż na pojeździe

Montaż żurawia HDS na samochodzie ciężarowym to skomplikowany proces, który musi być wykonany zgodnie z rygorystycznymi normami i wytycznymi producenta pojazdu oraz żurawia. Nieprawidłowy montaż może prowadzić do:

• Uszkodzenia ramy pojazdu.
• Obniżenia stabilności całego zestawu.
• Nieprawidłowego rozkładu mas, co wpływa na bezpieczeństwo jazdy.
• Problemów z uzyskaniem homologacji i dopuszczenia do ruchu/eksploatacji przez UDT.

Profesjonalne firmy specjalizujące się w montażu HDS gwarantują, że wszystkie połączenia, wzmocnienia ramy i podłączenia hydrauliczne zostaną wykonane zgodnie ze sztuką inżynierską, zapewniając pełną funkcjonalność i bezpieczeństwo.

Diagnostyka i naprawa typowych usterek

Żurawie HDS, jak każde zaawansowane maszyny, ulegają zużyciu i awariom. Typowe usterki to:

• Wycieki z układu hydraulicznego: Najczęściej wynikają z uszkodzonych uszczelnień siłowników, węży hydraulicznych lub połączeń.
• Spadek mocy lub wolna praca: Może świadczyć o problemach z pompą hydrauliczną, zabrudzonymi filtrami, niskim poziomem oleju lub uszkodzonymi zaworami.
• Problemy ze sterowaniem: Mogą wynikać z usterek elektrycznych, uszkodzonych czujników lub problemów z elektroniką sterującą.
• Luzy na połączeniach: Zużyte sworznie, tuleje lub mocowania mogą prowadzić do niestabilności i zagrożenia.

W przypadku jakiejkolwiek usterki, kluczowa jest szybka i precyzyjna diagnostyka. Samodzielne próby napraw, bez odpowiedniej wiedzy i narzędzi, mogą pogorszyć sytuację i zwiększyć koszty. Zaufanie ekspertom zapewnia, że usterka zostanie prawidłowo zlokalizowana i usunięta przy użyciu oryginalnych części lub wysokiej jakości zamienników.

Regeneracja komponentów hydraulicznych

Wiele elementów układu hydraulicznego żurawia HDS, w tym siłowniki, pompy czy rozdzielacze, nadaje się do regeneracji. Jest to często znacznie tańsze niż zakup nowych części, a przy tym zapewnia równie wysoką jakość i długą żywotność, pod warunkiem, że prace wykonują wyspecjalizowane serwisy. Regeneracja obejmuje:

• Demontaż i dokładne czyszczenie komponentów.
• Wymianę zużytych uszczelnień, łożysk, tulei.
• Naprawę lub wymianę uszkodzonych elementów, np. prętów tłoczyskowych Cromax, rur cylindrowych.
• Testowanie pod ciśnieniem, aby upewnić się o prawidłowym działaniu.
