Żurawie samojezdne: Budowa, zasada działania i zastosowanie

Żurawie samojezdne stanowią nieodłączny element nowoczesnych placów budowy oraz wielu sektorów przemysłu, umożliwiając efektywne i bezpieczne przenoszenie ciężkich ładunków na znaczne odległości i wysokości. Ich budowa to wynik połączenia zaawansowanej inżynierii mechanicznej, hydrauliki i elektroniki, co sprawia, że są jednymi z najbardziej skomplikowanych maszyn używanych w przemyśle budowlanym i logistyce. Zrozumienie kluczowych aspektów konstrukcji żurawi samojezdnych jest niezbędne zarówno dla osób bezpośrednio obsługujących te maszyny, jak i dla tych, którzy są odpowiedzialni za planowanie i nadzorowanie prac.

Żuraw samojezdny to dźwignica zabudowana na typowym, odpowiednio wzmocnionym podwoziu samochodu ciężarowego lub na specjalnie skonstruowanym podwoziu samojezdnym. Czerpie on napęd z jednego lub dwóch silników, przy czym w przypadku dwóch silników jeden służy wyłącznie do napędu jazdy. Jest to potężne urządzenie, które umożliwia podnoszenie ciężkich ładunków na znaczne wysokości, co przekłada się na efektywne i bezpieczne wykonywanie różnorodnych zadań.

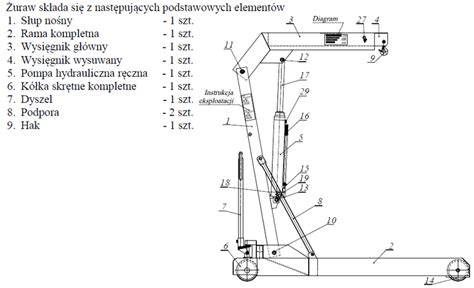

Budowa i kluczowe elementy żurawia samojezdnego

Budowa żurawia samojezdnego obejmuje kilka fundamentalnych komponentów, które decydują o jego funkcjonalności i efektywności. Jest to złożony proces, który wymaga precyzyjnego projektowania i produkcji komponentów, spełniających rygorystyczne standardy bezpieczeństwa i przepisy budowlane.

Główne elementy składowe

• Podwozie z napędem: Solidna podstawa dla pozostałych elementów. Podwozie samochodu ciężarowego z napędem wielokołowym lub specjalnie dedykowane, samojezdne podwozie zapewnia mobilność maszyny i umożliwia jej przemieszczanie się po placu budowy, nawet w trudnych warunkach terenowych. Dźwigi samojezdne są zazwyczaj wyposażone w potężne silniki i układy napędowe, które zapewniają wystarczającą moc do podnoszenia ciężkich ładunków i przemieszczania się po różnych rodzajach terenu. Zasilane są zazwyczaj silnikami spalinowymi lub elektrycznymi, w zależności od potrzeb i warunków pracy.
• Obrotowa część górna (nadwozie/pomost/kolumna): Znajduje się nad podwoziem i zawiera silnik, kabinę operatora, mechanizmy podnoszenia oraz ramię żurawia. Obrót pomostu umożliwia przemieszczanie ciężaru w płaszczyźnie poziomej.
• Wysięgnik: Główna konstrukcja nośna dźwigu, która podnosi ładunek na wysokość. Może być teleskopowy (składający się z wysuwanych segmentów) lub kratownicowy, w zależności od modelu i przeznaczenia żurawia. Żuraw samochodowy składa się z wciągarek i wychylnego wysięgnika osadzonego na obrotowym pomoście (kolumnie).
• Mechanizmy podnoszenia: Odpowiedzialne za podnoszenie i opuszczanie ładunków. Zazwyczaj składają się z silników, lin, wciągów i przekładni, które pracują w tandemie, aby zapewnić precyzyjne i bezpieczne podnoszenie.
• Kabina operatora: To centrum kontroli nad maszyną, gdzie operator steruje dźwigiem i monitoruje jego pracę.
• Systemy stabilizacyjne: Dźwigi samojezdne muszą być stabilne, aby uniknąć wypadków podczas podnoszenia ciężkich ładunków na wysokość. Składają się z podpór stabilizujących (tzw. „łap”), które w trybie pracy dźwigowej są wysuwane, podnosząc podwozie i zapewniając stabilność.
• Przeciwwagi: Elementy niezbędne do zachowania równowagi żurawia podczas podnoszenia ciężkich ładunków, zapobiegające jego przewróceniu.
• Systemy hydrauliczne i elektroniczne: Odpowiadają za precyzyjne sterowanie ruchami, zapewniając płynność operacji i bezpieczeństwo pracy. Na bieżąco monitorują one obciążenie i przechył żurawia, co jest niezbędne dla zachowania bezpieczeństwa podczas podnoszenia ładunków.

Zasada działania i tryby pracy

Żuraw samojezdny zapewnia podnoszenie i opuszczanie ciężaru oraz jego przemieszczanie przez obrót pomostu i zmianę wysięgu. Operator żurawia samojezdnego w pierwszej kolejności zajmuje się dostarczeniem sprzętu na miejsce realizacji. Jako że jest to maszyna zamontowana na pojeździe, obowiązują go przepisy prawa drogowego, a operator musi posiadać aktualne prawo jazdy kat. C.

Po przyjeździe na zlecenie operator zajmuje się rozstawieniem żurawia samojezdnego. Musi pamiętać o odpowiednim rozmieszczeniu maszyny i ustawieniu jej na stabilnym podłożu. Wiedzę na ten temat zdobywa na kursach UDT (Urzędu Dozoru Technicznego). Ważne jest, aby posiadał zaświadczenie o jego ukończeniu, czyli uprawnienia „Obsługi żurawi samojezdnych” (dawniej II ż).

Gdy sprzęt zostaje już rozłożony, operatorowi przed transportem elementów pozostaje ustawienie dedykowanego programu na pulpicie w kabinie. Wybiera się go na podstawie parametrów ładunków, głównie związanych z odległością i wagą materiału przeznaczonego do przeniesienia. Należy pamiętać, że w miarę zwiększania wysięgu żurawia, zmniejsza się jego udźwig.

Tryby pracy

Maszyna może pracować w dwóch głównych trybach, dostosowując się do specyfiki projektu:

• Tryb transportowy: Żuraw przemieszcza się jako pojazd po drogach publicznych i placach budowy.
• Tryb dźwigowy (statyczny): W tym trybie podwozie jest podnoszone na wysuwnych podporach (łapach) w celu zapewnienia stabilności. Tryb statyczny pozwala na stabilizację żurawia w jednym, konkretnym miejscu i przemieszczanie elementów za pomocą dźwigu. Jest to rozwiązanie wykorzystywane do montażu dużych prefabrykatów, np. podczas budowy domu, hali czy konstrukcji stalowych.
• Tryb mobilny (praca w ruchu): Umożliwia wykonywanie prac w ruchu, co pozwala na przewożenie materiałów na całym terenie budowy.

Każdy z tych trybów może pracować w wymagających i trudnych warunkach, w których nie poradziłby sobie zwykły żuraw.

Klasyfikacja żurawi samojezdnych

Żurawie samojezdne dzieli się ze względu na rodzaj podwozia oraz typ napędu.

Ze względu na rodzaj podwozia

• Żurawie samochodowe: Zainstalowane na podwoziu typowego samochodu ciężarowego. Mogą być to również malutkie żurawie, które można zainstalować w samochodach dostawczych o różnej zabudowie.
• Żurawie jezdniowo-terenowe: Łączące cechy żurawi drogowych z możliwością pracy w trudniejszym terenie.
• Żurawie terenowe kołowe: Przeznaczone głównie do pracy w trudnym terenie, charakteryzujące się dużą mobilnością off-road.
• Żurawie gąsienicowe: Oferujące najwyższą stabilność i zdolność do pracy na bardzo nierównym i niestabilnym gruncie, choć ich mobilność po drogach publicznych jest ograniczona.

Ze względu na rodzaj napędu

• Spalinowo-mechaniczny
• Spalinowo-elektryczny
• Spalinowo-hydrauliczny

Parametry techniczne żurawi samojezdnych

Wybór odpowiedniego żurawia samojezdnego zależy od jego parametrów technicznych, które należy zawsze wziąć pod uwagę, niezależnie od tego, czy maszyny są nowe czy używane.

• Udźwig żurawia [t, kg]: Maksymalna wartość obciążenia, dla której zaprojektowano urządzenie i dla której producent zapewnia jego prawidłową pracę. Dla żurawi maksymalny udźwig jest przyjmowany dla najmniejszej dopuszczalnej długości wysięgnika lub wysięgu. Do udźwigu nie wlicza się masy zblocza dolnego, haka - czyli ogólnie urządzeń niezdejmowalnych. Udźwig żurawia należy zmniejszyć o masę osprzętu (np. chwytak, trawersa itp.) oraz masę zawiesi.
• Wysięg [m]: Odległość pozioma od osi obrotu części obrotowej żurawia do pionowej osi urządzenia ładunkowego (np. haka).
• Wysokość podnoszenia [m]: Odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego, które znajduje się w górnym położeniu roboczym. Wysokość podnoszenia należy zmniejszyć o wysokość ładunku oraz długość ewentualnego zawiesia, na którym ładunek jest zawieszony.
• Głębokość opuszczania [m]: Odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu. Głębokość tę można powiększyć o wysokość ładunku i długość zawiesi.
• Kąt obrotu [stopnie]: Żuraw samochodowy posiada z reguły możliwość pełnego obrotu wysięgnika, lecz jest ona ograniczona, kiedy na wysięgniku znajduje się ładunek (nie wolno przenosić ładunku nad kabiną samochodu). Kąt obrotu podaje się w stopniach.
• Prędkości ruchów roboczych:
  • Podnoszenia/opuszczania [m/min]
  • Obrotu [1/m]
  • Teleskopowania [m/min]
• Prędkość jazdy żurawia samochodowego [km/h]: Standardowa prędkość pojazdu.
• Zdolność pokonywania wzniesień [stopnie]: Największe dopuszczalne pochylenie podłoża, które może być pokonane przez żuraw przy stałej prędkości jazdy transportowej. Najczęściej są to wartości średnio 24-26 stopni.
• Masa żurawia [t]: Masa własna żurawia z przeciwwagą i wysięgnikiem podstawowym, bez paliwa, z olejem hydraulicznym i minimalnym roboczym napełnieniem płynami chłodzącymi i smarującymi.

Zastosowanie żurawi samojezdnych

Żurawie samojezdne znajdują szerokie zastosowanie w wielu dziedzinach przemysłu i budownictwa, dzięki swojej mobilności i możliwości pracy w trudnym terenie.

W budownictwie

Branża budowlana często korzysta z żurawi samojezdnych. Są one doskonałym wsparciem prac wymagających przenoszenia dużych i ciężkich elementów, często w miejscach, w których montaż żurawia wieżowego jest niemożliwy. Zastosowanie żurawi samojezdnych pozwala na przyspieszenie prac, ponieważ nie ma konieczności montażu i przygotowania dźwigu, co znacznie skraca czas realizacji.

Nowoczesne żurawie samojezdne mogą podnosić nawet kilkadziesiąt ton, co jest ogromną zaletą w budownictwie. Wykorzystuje się je do transportu prefabrykatów, szalunków i innych elementów konstrukcyjnych. Dużą zaletą tego sprzętu jest możliwość pracy na nieregularnym gruncie, który może utrudniać prace budowlane, a zastosowanie żurawia samojezdnego skutecznie rozwiązuje ten problem. Są one idealne przy montażu obiektów przemysłowych, a także w pracach remontowych.

W transporcie i logistyce

Sektor logistyki i transportu również wykorzystuje żurawie samojezdne. Pomagają one w transporcie ciężkich ładunków i w ich przeładunku. Często są wykorzystywane w portach, magazynach i w dużych centrach logistycznych. Mogą pracować w różnych warunkach, dlatego są niezastąpione w transporcie wielkogabarytowym.

W logistyce ceniona jest szybka obsługa żurawi samojezdnych, która pozwala na dynamiczne przemieszczanie się pomiędzy punktami bez konieczności demontażu żurawia. To bardzo ułatwia pracę. Zastosowanie nowoczesnych rozwiązań w żurawiach również może wspierać pracę, ułatwiając sterowanie i pozwalając na płynne manewry. Wykorzystanie żurawi samojezdnych w logistyce i transporcie ma jeszcze jedną zaletę: ogranicza ryzyko uszkodzenia ładunku.

Bezpieczeństwo i zespół operacyjny

Eksploatacja żurawi samojezdnych wymaga nie tylko dogłębnej znajomości ich budowy i mechanizmów działania, ale również rygorystycznego przestrzegania zasad bezpieczeństwa. Każdy operator żurawia musi posiadać odpowiednie kwalifikacje i regularnie uczestniczyć w szkoleniach z zakresu bezpiecznej obsługi maszyn. Żurawie samochodowe powyżej 250 kg podlegają dozorowi technicznemu.

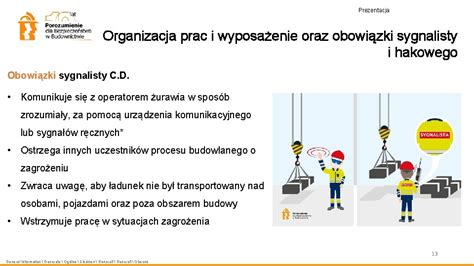

Realizacje wykonywane z udziałem żurawia samojezdnego wymagają obecności minimum trzech osób, których wspólna praca minimalizuje ryzyko groźnych sytuacji:

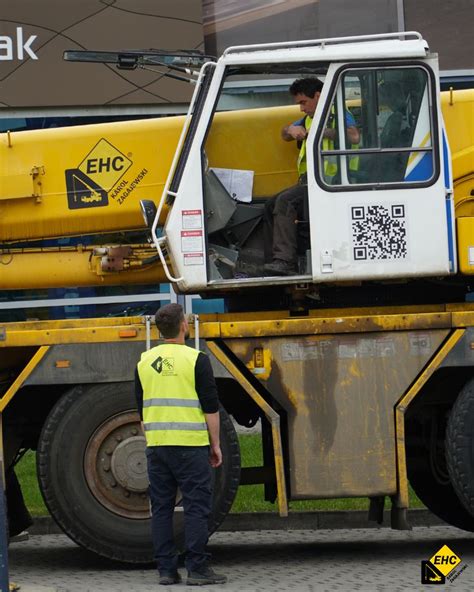

• Operator sprzętu: Odpowiada za dostarczenie, rozstawienie i obsługę żurawia z kabiny. Ustawia dedykowany program na pulpicie, oparty na parametrach ładunków (odległość, waga). Musi posiadać uprawnienia „Obsługi żurawi samojezdnych” (dawniej II ż) i aktualne prawo jazdy kat. C.
• Hakowy: Zajmuje się odpowiednim podpięciem ładunku do haka żurawia za pomocą zawiesi.
• Sygnalista: Odpowiada za komunikację z operatorem podczas przenoszenia ładunków. Jeszcze przed rozpoczęciem prac ustalany jest sposób porozumiewania się; ważne, aby polecenia wydawała tylko jedna osoba, co pozwala uniknąć błędów wynikających z różnych komunikatów. Istotne jest również, aby sygnalista był cały czas w zasięgu wzroku operatora żurawia samojezdnego. Przekazywane znaki są z góry ustalone przez polskie prawo.

Konserwacja żurawi samojezdnych

Bezpieczeństwo prac jest bardzo ważne, dlatego konieczna jest regularna konserwacja żurawi samojezdnych. Polega ona na sprawdzeniu i ewentualnej naprawie części mechanicznych, elektrycznych, hydraulicznych i elektronicznych. Dzięki temu maszyna działa bezpiecznie i bezawaryjnie.

Przed każdą realizacją sprawdzany jest stan żurawia, a w razie konieczności wykonywane są niezbędne prace, mające na celu wymianę oleju, łańcuchów czy nasmarowanie konkretnych części. Żurawie samojezdne są także poddawane regularnym przeglądom, gdzie weryfikowany jest stan zużycia oraz przydatność do wykorzystania w pracach. Ważne jest również rygorystyczne przestrzeganie procedur konserwacyjnych i regularne przeglądy techniczne, które zapobiegają awariom i gwarantują długotrwałe i bezproblemowe użytkowanie żurawi.
