Żuraw Samojezdny: Kompleksowa Charakterystyka i Zastosowanie

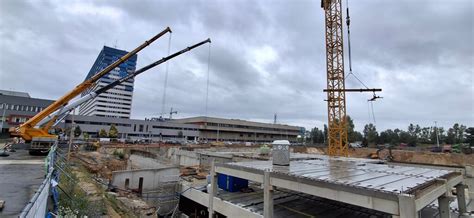

Żuraw samojezdny to specjalistyczna dźwignica zabudowana na typowym, odpowiednio wzmocnionym podwoziu samochodu ciężarowego lub na specjalnie skonstruowanym podwoziu samojezdnym. Jest to kluczowe wyposażenie wielu inwestycji budowlanych, przemysłowych oraz infrastrukturalnych, łączące funkcje pojazdu transportowego i dźwigu. Jego głównym atutem jest mobilność połączona z dużymi możliwościami udźwigu i zasięgu pracy, co pozwala na szybkie przemieszczanie się pomiędzy różnymi lokalizacjami bez konieczności stosowania dodatkowych środków transportu.

Definicja i Rola Żurawi Samojezdnych

Żurawie samojezdne są cenione za zwrotność i elastyczne sterowanie elektroniczne. Są niezbędne podczas pracy w ograniczonych przestrzeniach, takich jak centra miast, ruchliwe ulice czy podczas napraw wystających dachów. Są przeznaczone do podnoszenia i transportu ładunków o różnej masie i rozmiarze, stąd występują w wielu wariantach. Żuraw samojezdny składa się z zamontowanej na ramie ruchomej osi z szyną lub skokiem koła oraz wysięgnika teleskopowego, a także z wciągarek i wychylnego wysięgnika osadzonego na obrotowym pomoście (kolumnie). Maszyna ta czerpie napęd z jednego lub dwóch silników i może pracować w dwóch trybach: transportowym i dźwigowym. W trybie pracy dźwigowej, w celu zapewnienia stabilności, podwozie jest zwykle podnoszone na wysuwanych podporach (łapach), będących częścią urządzenia.

Klasyfikacja Żurawi Samojezdnych

Żurawie samojezdne można klasyfikować według różnych cech, co pozwala na precyzyjne dopasowanie urządzenia do konkretnych potrzeb inwestycji. Różnice między poszczególnymi maszynami dotyczą parametrów takich jak maksymalna wysokość podnoszenia, udźwig, długość wysięgnika oraz systemy stabilizacji.

Podział ze względu na rodzaj podwozia

W zależności od rodzaju podwozia, na którym zamontowany jest żuraw, wyróżniamy kilka głównych typów:

• Żurawie samochodowe - instalowane na podwoziu samochodu ciężarowego. Są najczęściej używane w warunkach miejskich, gdzie istotna jest mobilność i szybkie przemieszczanie się między miejscami pracy. Charakteryzują się wysoką mobilnością i są w stanie dojechać samodzielnie na miejsce pracy z prędkością ciężarówki.
• Żurawie terenowe kołowe - przystosowane do pracy na nierównych terenach budowlanych, gdzie stabilność i zdolność pokonywania trudnych nawierzchni są kluczowe. Posiadają podwozie terenowe, idealne do jazdy po drogach publicznych i nierównym terenie.
• Żurawie jezdniowo-terenowe - łączą cechy żurawi samochodowych i terenowych kołowych, co pozwala na ich wszechstronne zastosowanie zarówno na drogach, jak i w trudniejszym terenie.
• Żurawie gąsienicowe - bardzo wygodne w warunkach budowlanych, ponieważ łatwo poruszają się nawet po luźnej glebie w pobliżu konstrukcji na zawiasach. Są mniej zwrotne niż żurawie samochodowe, ale oferują doskonałą przyczepność i stabilność na niestabilnym gruncie.
• Żurawie kolejowe - ich zastosowanie wymaga instalacji toru kolejowego o normalnym rozstawie kół, co czyni je mniej zwrotnymi niż żurawie samochodowe i gąsienicowe.

Podział ze względu na rodzaj napędu

Ze względu na rodzaj napędu, żurawie samojezdne można podzielić na te z napędem:

• Spalinowo-mechanicznym
• Spalinowo-elektrycznym
• Spalinowo-hydraulicznym

Budowa i Elementy Konstrukcyjne

Żuraw samojezdny to urządzenie mobilne, które porusza się na własnym podwoziu. Jego konstrukcja zapewnia dużą mobilność i elastyczność działania.

• Podwozie: Stanowi podstawę dla wysięgnika dźwigu. Może być samochodowe lub specjalnie dedykowane, wyposażone w jeden lub dwa silniki, z których jeden często służy wyłącznie do napędu jazdy. Nowoczesne podwozia charakteryzują się wysoką zwrotnością oraz często napędem na wszystkie koła, co pozwala na sprawne manewrowanie nawet w ograniczonych przestrzeniach.
• Wysięgnik teleskopowy i wciągarka: Wysięgnik teleskopowy jest kluczowym elementem, pozwalającym na szybkie i łatwe osiąganie wysokiej wysokości roboczej. Jego długość w nowoczesnych modelach może sięgać nawet 43 metrów. Wyciągarka odpowiada za podnoszenie i opuszczanie ładunków, umożliwiając precyzyjne operacje. Żuraw może być wyposażony w dodatkowe akcesoria, takie jak sekcje kratowe i przedłużacze, w zależności od zadania.
• Obrotowy pomost (kolumna): Na nim osadzony jest wysięgnik. Dzięki obrotowej konstrukcji wysięgnik może obracać się wokół własnej osi, często w pełnym zakresie 360°, co zwiększa wszechstronność urządzenia i umożliwia precyzyjne ustawienie ładunku w wybranym miejscu.
• Kabina operatora: Znajduje się na kolumnie lub w podwoziu. Jest to miejsce kierowania maszyną w trakcie jazdy i pracy.
• Podpory: Kluczową funkcję pełnią także wysuwane hydraulicznie podpory (łapy), które zapewniają stabilność podczas operacji dźwigowych.

Przykład konstrukcji: Żuraw samojezdny Grove GMK 3050

Mechanika działania elementów podwozia żurawi samojezdnych może być zilustrowana na przykładzie żurawia samochodowego Grove GMK 3050. Należy pamiętać, że w zależności od firmy i marki maszyny, rozwiązania techniczne mogą się różnić.

1. Silnik: Opisywany żuraw napędzany jest silnikiem wysokoprężnym Mercedes Benz, charakteryzującym się wysoką wydajnością. Występuje on w większości żurawi kołowych i posiada układ wspomagający rozruch pojazdu przy niskich temperaturach.
2. Napęd osi: Za napędzanie osi odpowiada automatyczna skrzynia biegów (1 bieg wsteczny, 6 w przód). Napęd 6x4x6 napędza II i III oś. Dostępny jako wyposażenie dodatkowe napęd 6x6x6 napędza I i III oś, natomiast II jest napędzana po włączeniu funkcji. Osie I i II są zawsze skrętne, a ich układ skrętu kół jest połączony mechanicznie. Możliwość korzystania ze wszystkich osi skrętnych, szczególnie do powolnych, precyzyjnych manewrów, wymaga wciśnięcia odpowiedniego przycisku i zwolnienia blokady III osi.
3. Zawieszenie: Każde z 6 kół jest zawieszone odrębnie, a siłowniki zawieszenia są oddzielane zamkami hydraulicznymi od akumulatorów ciśnieniowych. Układ zawieszenia można blokować lub odblokowywać w zależności od trybu pracy (jazda po drodze, teren, tryb pracy), co umożliwia regulację całkowitej wysokości pojazdu.
4. Podpory: Podobnie jak układ zawieszenia, podpory są zależne od hydrauliki żurawia samojezdnego. Siłowniki pionowe podpór i te w belkach sterowane są za pomocą zaworów elektromagnetycznych, umieszczonych po obu stronach podwozia i w kabinie nadwozia.
5. Pompy hydrauliczne: Dwie pompy hydrauliczne, podłączone z automatyczną skrzynią biegów, napędzane są silnikiem wysokoprężnym. Zasilają one układy zawieszenia, skrętu kół i podpory, a także mechanizm obrotu wieży żurawia w czasie pracy.
6. Systemy bezpieczeństwa: W przypadku awarii w żurawiu kołowym zaleca się w pierwszej kolejności wyłączyć silnik wysokoprężny (z kabiny kierowcy lub poprzez blokadę głównego wyłącznika akumulatorów) przed przystąpieniem do lokalizowania usterki.

Szczegółowe Parametry Techniczne

Przed wyborem żurawia samojezdnego, niezależnie od tego, czy jest nowy, używany, czy wynajmowany, zawsze warto wziąć pod uwagę jego konkretne parametry. Najważniejsze czynniki to:

• Udźwig żurawia [t, kg]: Maksymalna wartość obciążenia, dla której zaprojektowano urządzenie i dla której producent zapewnia prawidłową jego pracę. Jest przyjmowany dla najmniejszej dopuszczalnej długości wysięgnika lub wysięgu i nie wlicza się do niego masy zblocza dolnego, haka czy innych urządzeń niezdejmowalnych. Udźwig należy zmniejszyć o masę osprzętu (np. chwytak, trawersa). Standardowe modele oferują udźwig od kilkunastu do nawet kilkuset ton.
• Moment udźwigu [kNm]: Parametr określający zdolność żurawia do przeniesienia ładunku w zależności od wysięgu. Jest to dopuszczalny ciężar ładunku znajdującego się na konkretnym wysięgu żurawia.
• Wysięg [m]: Odległość pozioma od osi obrotu części obrotowej żurawia do pionowej osi urządzenia ładunkowego (np. haka). Określa promień roboczy maszyny.
• Wysokość podnoszenia [m]: Odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego, które znajduje się w górnym położeniu roboczym. Należy ją zmniejszyć o wysokość ładunku i długość ewentualnego zawiesia.
• Głębokość opuszczania [m]: Odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu. Można ją powiększyć o wysokość ładunku i długość zawiesi.
• Kąt obrotu [stopnie]: Żuraw samochodowy posiada z reguły możliwość pełnego obrotu wysięgnika (360°), lecz jest ona ograniczona, kiedy na wysięgniku znajduje się ładunek (nie wolno przenosić ładunku nad kabiną samochodu).
• Prędkości ruchów roboczych:
  • Podnoszenia/opuszczania [m/min]
  • Obrotu [1/m]
  • Teleskopowania [m/min]
  • Prędkość jazdy żurawia samochodowego [km/h]
• Zdolność pokonywania wzniesień [stopnie]: Największe dopuszczalne pochylenie podłoża, które może być pokonane przez żuraw przy stałej prędkości jazdy transportowej. Najczęściej są to wartości średnio 24-26 stopni.
• Masa żurawia [t]: Masa własna żurawia z przeciwwagą i wysięgnikiem podstawowym, bez paliwa, z olejem hydraulicznym i minimalnym roboczym napełnieniem płynami chłodzącymi i smarującymi.

Funkcjonalność i Tryby Pracy

Żuraw samojezdny może pracować w dwóch trybach: transportowym i dźwigowym. Oprócz podnoszenia i opuszczania ładunku, możliwe jest obracanie korpusu żurawia samojezdnego z wysięgnikiem wokół osi pionowej w obu kierunkach, zmiana zasięgu wysięgnika oraz przesuwanie żurawia w przód i w tył po drodze. Ta elastyczność w ruchach roboczych pozwala na bardzo precyzyjne i efektywne wykonywanie zadań.

Zastosowania Żurawi Samojezdnych

Żurawie samojezdne znajdują szerokie zastosowanie w różnych sektorach gospodarki. Ich wszechstronność sprawia, że są niezastąpione w wielu pracach:

• W budownictwie: Są nieocenione przy wznoszeniu wysokich budynków, montażu konstrukcji stalowych, żelbetowych i drewnianych ram, instalacji dużych elementów prefabrykowanych oraz w operacjach załadunku i rozładunku elementów konstrukcyjnych na miejsce instalacji.
• W przemyśle energetycznym: Wykorzystuje się je do montażu i konserwacji linii wysokiego napięcia oraz turbin wiatrowych.
• W logistyce i transporcie: Żurawie samojezdne służą do przeładunku ciężkich kontenerów oraz innych ładunków na terminalach przeładunkowych, a także do sortowania magazynowego.
• W pracach remontowych: Idealnie sprawdzają się przy naprawie wystających dachów oraz w innych czynnościach na wysokości.
• W ograniczonych przestrzeniach: Ich zwrotność i elastyczne sterowanie elektroniczne sprawiają, że są niezbędne podczas pracy w gęstej zabudowie miejskiej lub na ruchliwych ulicach.

Zalety Żurawi Samojezdnych

Żurawie samojezdne z wysięgnikiem oferują wiele korzyści, które czynią je preferowanym wyborem w wielu projektach:

• Wysoka mobilność: Możliwość szybkiego przemieszczania się z jednego elementu montażowego na drugi, co przyspiesza produkcję prac instalacyjnych. Żurawie samochodowe, na przykład, przybywają na miejsce pracy samodzielnie, z prędkością ciężarówki.
• Wysoka wysokość podnoszenia: W nowoczesnych modelach długość wysięgnika sięga znacznych wysokości, pozwalając na pracę z wysokimi konstrukcjami.
• Możliwość przemieszczania ładunku: Zdolność do przemieszczania ładunku w dowolnym kierunku i przy stosunkowo dużych prędkościach.
• Brak konieczności długiego montażu i testowania: Żurawie samojezdne docierają do już zmontowanych konstrukcji i są tylko częściowo zdemontowane, dzięki czemu mogą być szybko doprowadzone do stanu używalności. Brak konieczności skomplikowanego montażu i testowania przed uruchomieniem jest cenną zaletą.
• Efektywność w trudnym terenie: Modele z podwoziem terenowym lub gąsienicowym radzą sobie doskonale na nierównych i luźnych nawierzchniach.

Nowoczesne Rozwiązania i Technologie

Współczesne żurawie samojezdne wyposażone są w szereg nowoczesnych technologii, które zwiększają ich efektywność, bezpieczeństwo i komfort użytkowania:

• Zaawansowane systemy sterowania i monitorowania: Obejmują ograniczniki momentu obciążenia, komputery pokładowe pomagające w precyzyjnym ustawieniu maszyny oraz zaawansowane systemy telematyczne umożliwiające monitorowanie parametrów pracy w czasie rzeczywistym i zdalną diagnostykę usterek.
• Systemy automatycznego poziomowania: Pozwalają na stabilizację żurawia nawet na nierównym terenie, co zwiększa bezpieczeństwo i precyzję pracy.
• Technologie wspomagające manewrowanie: Systemy kamer i czujników ułatwiają precyzyjne manewrowanie ładunkami oraz poruszanie się w ograniczonych przestrzeniach.
• Aspekty ekologiczne: Nowoczesne maszyny są coraz częściej produkowane z części, które mogą zostać poddane recyklingowi, a ich wykończenie realizowane jest za pomocą lakierów i farb przyjaznych dla środowiska. Przedsiębiorstwa zajmujące się produkcją żurawi samojezdnych stale unowocześniają swoje produkty, co również zwiększa komfort i bezpieczeństwo ich wykorzystania.

Aspekty Prawne i Eksploatacyjne

Bardzo istotną informacją jest to, że żurawie samochodowe i inne typy żurawi samojezdnych o udźwigu powyżej 250 kg podlegają dozorowi technicznemu UDT (Urzędu Dozoru Technicznego). Oznacza to, że przed rozpoczęciem eksploatacji oraz w trakcie użytkowania urządzenie musi przejść szereg badań technicznych. Do jego konserwacji niezbędne są specjalne uprawnienia poświadczone przez UDT.

Koszty zakupu i utrzymania żurawia samojezdnego są wysokie, co obejmuje nie tylko samą maszynę, ale także spełnienie wyśrubowanych wymogów w zakresie utrzymania i eksploatacji oraz koszty związane z przechowywaniem pojazdu w odpowiednim miejscu. Z tego powodu dla wielu przedsiębiorców optymalnym rozwiązaniem jest wynajem tego typu urządzeń.
