Żuraw HDS: Budowa, Zastosowanie i Bezpieczeństwo Użytkowania

Żuraw HDS, rozwijany jako hydrauliczny dźwig samochodowy, jest wszechstronnym urządzeniem przeładunkowym, powszechnie wykorzystywanym w pracach załadunkowych, rozładunkowych i montażowych. Dzięki swojej konstrukcji, maszyna ta umożliwia szybki i efektywny załadunek oraz rozładunek towarów bez konieczności używania dodatkowego sprzętu, takiego jak wózki widłowe czy ładowarki teleskopowe.

Budowa Żurawia HDS

Konstrukcja żurawia HDS składa się z elementów stałych, które są niezbędnym wyposażeniem każdego urządzenia, oraz części zmiennych, które są wymieniane w zależności od wykonywanych zadań. Do najważniejszych stałych elementów należą:

• Zestaw podpór - kluczowy dla stabilizacji urządzenia podczas pracy. Są one umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Podstawa żurawia - platforma, na której zamontowany jest cały żuraw. Stanowi ona integralną część ramy pośredniej i płyty montażowej, łączącej urządzenie z podwoziem pojazdu.
• Kolumna suwnicy - pionowy element łączący platformę z wciągnikiem. Czasami kolumna posiada system teleskopowy, dzięki któremu prace suwnicowe można wykonywać szybciej i łatwiej.
• Wysięgnik - jeden z najważniejszych elementów żurawia HDS. Najczęściej jest to część ruchoma, składająca się z segmentów teleskopowych wysuwanych hydraulicznie, co pozwala na pracę na każdym, nawet niedostępnym terenie. Zasięg ramienia w zależności od modelu może wynosić od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.

Elementy zmienne mogą być dostosowane do bieżących zadań wykonywanych przez urządzenie. Zaliczamy do nich:

• System hydrauliczny - konstrukcja HDS opiera się na siłownikach hydraulicznych, pompach, rozdzielaczach, co ułatwia i przyspiesza "rozpakowanie" sprzętu. Praca jest nie tylko łatwiejsza, ale również bardziej precyzyjna.
• Hak - standardowy element do przenoszenia dużych i ciężkich ładunków w oparciu o system lin i zawiesin.
• Chwytak - alternatywa dla haka, szczególnie przydatna w pracach z drewnem, złomem, szkłem czy rurami kanalizacyjnymi.

Mobilność i Zastosowanie Żurawi HDS

Główną zaletą żurawi HDS jest ich wysoka mobilność. Osadzenie dźwigu na pojeździe ciężarowym sprawia, że maszyny mogą bezproblemowo i w krótszym czasie przemieszczać się po drogach. Pojazd z zamontowanym HDS-em jest dopuszczony do ruchu po drogach publicznych, nie wymaga dodatkowych zezwoleń przy standardowych parametrach i bez problemu dociera do centrów miast, wąskich ulic czy trudno dostępnych placów budowy.

Dzięki tym cechom, samochody ciężarowe z dźwigami są powszechnie wykorzystywane do transportu różnego rodzaju ładunków, w tym palet i kontenerów. Wysoka nośność żurawia umożliwia również załadunek ciężkich materiałów budowlanych, prefabrykowanych elementów konstrukcyjnych, a nawet maszyn i pojazdów nieprzystosowanych do poruszania się po drogach publicznych. Hydrauliczne żurawie dalekosiężne mogą służyć do transportu materiałów na duże wysokości - m.in. na wyższe kondygnacje lub na dach budynku.

Szerokie Spektrum Zastosowań

Żurawie HDS znajdują szerokie zastosowanie w różnych sektorach przemysłu:

• Budownictwo: transport materiałów budowlanych (cegły, beton, drewno, stal), podawanie materiałów na wyższe kondygnacje, montaż elementów prefabrykowanych.
• Logistyka i transport: załadunek i rozładunek towarów, przewóz palet i kontenerów, dostarczanie towarów bezpośrednio "pod inwestycję".
• Przemysł leśny i rolniczy: załadunek i transport drewna, obsługa składnic.
• Prace monterskie i instalacyjne: montaż reklam wielkoformatowych, słupów energetycznych, elementów infrastruktury technicznej.
• Przemysł komunalny: montowane na hakowcach i śmieciarkach do obsługi kontenerów.
• Przemysł recyklingowy: wykorzystywane do sortowania złomu, szkła i tworzyw sztucznych.

Uprawnienia i Bezpieczeństwo Użytkowania

Do obsługi żurawi HDS wymagane są odpowiednie uprawnienia, nadawane po odbyciu kursu i zdaniu egzaminu państwowego przed Urzędem Dozoru Technicznego (UDT). W trakcie kursu uczestnicy uczą się teorii budowy i działania urządzenia, zasad BHP oraz odbywają ćwiczenia praktyczne.

Bezpieczne i sprawne użycie żurawia samochodowego zależy od jego montażu i prawidłowej eksploatacji. Operator powinien przestrzegać szeregu zasad:

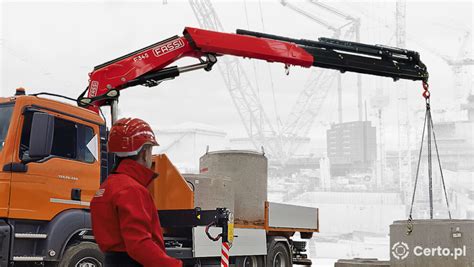

• Przed rozpoczęciem pracy: sprawdzenie terenu pracy, upewnienie się, że w strefie pracy nie ma osób postronnych, wydzielenie i oznakowanie miejsca pracy, włączenie świateł ostrzegawczych, zaciągnięcie hamulca ręcznego i podłożenie klinów pod koła. Operator musi być wyposażony w odpowiedni sprzęt ochrony osobistej (obuwie, kask, odzież). Należy zapoznać się z dokumentacją techniczną żurawia (instrukcja obsługi, świadectwo dopuszczenia do eksploatacji, księga konserwacji).
• Podczas pracy: należy pamiętać o stabilnym ustawieniu pojazdu i jego wypoziomowaniu. Podłoże musi być odpowiednio wytrzymałe; w przypadku nierównego lub zabagnionego podłoża, należy zastosować specjalne stabilizatory i podkładki. Należy unikać pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności, stosując ustalone sygnały ręczne lub radiotelefony.
• Czynności niedozwolone: przenoszenie ładunków o nieznanych parametrach lub przekraczających dopuszczalny udźwig, praca bez rozstawionych podpór, praca podczas nieodpowiednich warunków pogodowych (porywiste wiatry, burze), praca w nieodpowiednim terenie lub w pobliżu zagrożeń (np. linii energetycznych), używanie niesprawnego żurawia i osprzętu, przenoszenie ładunków nad ludźmi i stanowiskami roboczymi.

Żurawie HDS mogą być użytkowane zarówno na otwartym powietrzu, jak i w zamkniętych przestrzeniach, pod warunkiem odpowiedniej wentylacji. Prace powinny być wstrzymane, gdy widoczność jest ograniczona.

Konserwacja i Nadzór Techniczny

Żurawie HDS podlegają Urzędowi Dozoru Technicznego. Regularna konserwacja jest kluczowa dla bezpiecznej eksploatacji. Powinna ona przebiegać w terminach określonych w instrukcji eksploatacji urządzenia, obejmując kontrolę mechanizmów napędowych, układów hamulcowych, cięgien nośnych, konstrukcji nośnej oraz instalacji przeciwpożarowej. Inspekcje obejmują również urządzenia sterownicze, sygnalizacyjne, oświetlenie i ograniczniki ruchowe.

Nadzór nad dziennikiem konserwacji urządzenia, księgą rewizyjną oraz kwalifikacjami operatorów i konserwatorów pełni inspektor Urzędu Dozoru Technicznego. Badania okresowe, doraźne eksploatacyjne, powypadkowe i poawaryjne są niezbędne do zapewnienia ciągłości bezpiecznej eksploatacji.
