Żurawie samojezdne to wszechstronne urządzenia dźwignicowe, wykorzystywane do przenoszenia ładunków w pionie i poziomie. Wyróżnia się różne typy żurawi samojezdnych, takie jak samochodowe, kołowe terenowe, gąsienicowe, przemysłowe, przeładunkowe oraz portowe. Szczególną kategorią są żurawie samojezdne z osprzętem roboczym o specjalnej konfiguracji, do których zaliczają się między innymi mini żurawie i hydrauliczne dźwigi samochodowe (HDS), które ze względu na swoją specyfikę i możliwości zastosowania stanowią odrębny segment rynku.
Czym jest żuraw samojezdny?
Żuraw samojezdny, zwany również dźwigiem budowlanym, to urządzenie dźwignicowe wykorzystywane do przenoszenia ładunków w pionie i poziomie podwieszonych na haku żurawia. Do najbardziej znanych producentów żurawi samojezdnych na świecie należą Liebherr, Terex oraz Grove. Żuraw samojezdny wykorzystywany jest głównie w budownictwie do prac przeładunkowo-montażowych przy budowie dużej infrastruktury, turbin wiatrowych, a także do prac przeładunkowych w zakładach pracy. Głównymi elementami żurawia są wychylny wysięgnik osadzony na pomoście obrotowym oraz wciągarki. Taka budowa pozwala na podnoszenie i przemieszczanie ładunku w wybrane miejsce dzięki podnoszeniu i opuszczaniu ładunku, obrotowi wokół własnej osi oraz zmiennemu wysięgowi. W celu zapewnienia stabilności pracy żurawia samojezdnego podczas podnoszenia ładunków, jego podwozie jest podniesione do góry i opiera się na podporach wysuwanych poprzez siłowniki hydrauliczne.
Parametry techniczne żurawi samojezdnych
Przy wyborze żurawia samojezdnego do wykonania określonej pracy należy brać pod uwagę przede wszystkim jego parametry techniczne, które powinny odpowiadać zakresowi planowanych zadań. Najważniejsze z nich to:
- Udźwig nominalny: maksymalna masa ładunku, jaką żuraw jest w stanie podnieść. Jest to wartość, dla której urządzenie zostało zaprojektowane przez producenta, gwarantująca jego bezpieczną pracę. Udźwig żurawia zmniejsza się w zależności od długości wysięgnika oraz wysokości, na jaką ma unieść dany ładunek. Charakterystyka momentu udźwigu żurawia jest opisana w tzw. diagramie udźwigu, który opracowuje producent, a operator powinien ściśle przestrzegać tych zapisów.
- Wysokość podnoszenia: liczona od poziomu podłoża do dolnej części unoszonego ładunku.
- Głębokość opuszczania: ważna w przypadku konieczności podania ładunku poniżej poziomu gruntu, na którym posadowiony jest żuraw.
- Zdolność pokonywania wzniesień: producent określa w instrukcji eksploatacji, po jakim maksymalnym wzniesieniu żuraw samojezdny może się bezpiecznie poruszać, nie tracąc swojej stabilności.
- Masa żurawia: bardzo ważny parametr techniczny, który trzeba brać pod uwagę w przypadku terenu o ograniczonej zdolności nośności podłoża.
Eksploatacja i bezpieczeństwo
Za bezpieczeństwo pracy żurawia odpowiedzialny jest operator, który powinien legitymować się odpowiednim uprawnieniem, tzw. zaświadczeniem kwalifikacyjnym uprawniającym do obsługi żurawia. Najważniejsza dla przyszłego operatora jest instrukcja eksploatacji żurawia samojezdnego, którą wydaje producent. Zawiera ona wiele informacji przydatnych podczas prac oraz zaleceń dla operatorów. Oprócz zapoznania się z treścią instrukcji eksploatacji żurawia, operator powinien również przejść instruktaż stanowiskowy przed rozpoczęciem pracy na danym żurawiu. Każdy operator za każdym razem przed rozpoczęciem pracy jest zobowiązany dokonać czynności obsługi codziennej żurawia. Wykaz czynności, jakie powinien wykonać operator, jest zawarty w instrukcji eksploatacji wydanej przez producenta.
W przypadku pracy kolizyjnej żurawia na budowie, np. z budynkami, innymi żurawiami, liniami energetycznymi lub drzewami, powinna być opracowana instrukcja pracy kolizyjnej dźwigu. Zabronione jest podnoszenie osób w koszu na haku, chyba że uzyskano jednorazową zgodę organu Dozoru Technicznego. W takiej sytuacji żuraw pełni funkcję typowego podnośnika koszowego, ale nadal jest żurawiem, a decyzja UDT obowiązuje tylko w tym jednym miejscu pracy. Przenoszenie ładunku bezpośrednio nad ludźmi jest również zabronione.
Mini żurawie: najbardziej kompaktowe wśród żurawi samojezdnych
Mini żurawie okazują się niezastąpioną pomocą, kiedy konieczne jest podniesienie lub przeniesienie średniej wielkości ładunku w ciasnej lub ograniczonej przestrzeni. Te stosunkowo lekkie urządzenia o niewielkich wymiarach znajdują zastosowanie w budownictwie do montażu stolarki okiennej, płyt elewacyjnych, a także przy montażu i demontażu maszyn w wielu gałęziach przemysłu.
W klasyfikacji UDT nie istnieje oficjalna definicja mini żurawi, i mimo że wyróżniają się one charakterem pracy i specyficzną budową, są zaliczane do grupy żurawi samojezdnych. Nazwa "mini żuraw" to potoczne określenie żurawi samojezdnych na podwoziu gąsienicowym lub kołowym, charakteryzujących się bardzo kompaktową budową. Zwyczajowo przyjęło się uznawać, że mini żurawie to żurawie o udźwigu do 10 ton, choć bywają i o większym udźwigu, zwłaszcza te używane do montażu i demontażu maszyn.
Charakterystyka i zastosowanie

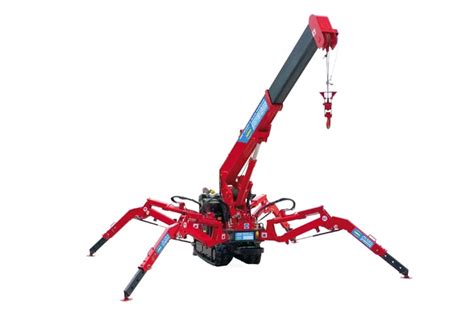

Zasadniczo mini żurawie różnią się od tradycyjnych żurawi samojezdnych nie tylko budową i gabarytami, ale przede wszystkim możliwością zastosowań oraz elementami chwytnymi. Na rynku najczęściej spotykane są mini żurawie gąsienicowe typu pająk, wyposażone w podpory stabilizacyjne przypominające nogi pająka, stąd nazwa żuraw pająk (ang. spider crane). Niektóre mini żurawie są przystosowane zarówno do pracy z podporami stabilizującymi, jak i do pracy w trybie "podnieś i jedź" (ang. pick and carry). Żurawie z opcją "podnieś i jedź", zwane również minipikerami (ang. mini pickers), mogą podnieść ładunek i przemieszczać się wraz z nim na niewielkich dystansach, nie potrzebując podpór stabilizujących.
Spektrum zastosowań tych niezastąpionych urządzeń jest ogromne i z rozwojem gospodarki będzie jeszcze większe. Doskonale sprawdzają się podczas wykonywania wszelkich prac montażowych czy konserwacyjnych wewnątrz obiektów, w halach zakładów produkcyjnych, w nowo budowanych budynkach mieszkalnych i biurowych, w obiektach handlowych, a także w muzeach, kościołach itp. Żurawie typu "podnieś i jedź" przeznaczone są przede wszystkim do pracy w halach i zakładach przemysłowych, gdzie pełnią funkcję doraźnego wewnętrznego transportu między-stanowiskowego lub międzywydziałowego.
Zalety mini żurawi
Mini żurawie charakteryzują się wieloma zaletami, które sprawiają, że są one niezastąpione w wielu sytuacjach:
- Wydajne, łatwe w użyciu, łatwe do transportu: W trybie transportowym mini żurawie mają bardzo niewielkie rozmiary i mały nacisk na podłoże. Mogą swobodnie przemieszczać się wewnątrz budynków, na klatkach schodowych, mieszczą się w windach, bez trudu przejadą przez otwór drzwiowy o szerokości nawet pojedynczego skrzydła. Łatwo je również przenieść ponad niewielkimi przeszkodami.
- Kompaktowość i udźwig: Jedną z głównych zalet mini żurawi jest ich stosunkowo duży udźwig w porównaniu z niewielkimi rozmiarami samego urządzenia. Dzięki specjalnej konstrukcji urządzenie może manewrować ładunkiem w bardzo niewielkiej odległości, podczas gdy większe żurawie, aby podnieść ten sam ładunek, muszą znaleźć się od niego w znacznie większej odległości.
- Łatwość relokacji: Konfiguracja w miejscu pracy i demontaż urządzenia nie wymaga żadnego wysiłku. Dzięki niewielkim wymiarom i stosunkowo niewielkiej masie własnej urządzenie można transportować na zwykłej ciężarówce lub przyczepie, a dostarczenie go do miejsca pracy nie wymaga dodatkowych urządzeń ani szczególnej siły ludzkich mięśni. Zdolność do pokonywania wzniesień 30 stopni nie sprawia żadnego problemu przy wjeżdżaniu na środek transportu.
- Bezpieczne i ekologiczne: Nad bezpieczeństwem pracy mini żurawia czuwa z reguły komputer pokładowy analizujący parametry maszyny w czasie rzeczywistym. Rozwiązania te śledzą nacisk na podporach urządzenia, rzeczywistą masę ładunku, aktualny wysięg, kąt pochylenia wysięgnika czy promień obrotu. Chroni to urządzenie przed wywróceniem i nie pozwala operatorowi na realizację błędnej decyzji. Na rynku mini żurawi dostępne są urządzenia zasilane silnikiem spalinowym, elektrycznym lub hybrydowym. Mogą być również wyposażone w instalację gazową. Urządzenia elektryczne są łatwe w utrzymaniu, a w przypadku pracy w małych pomieszczeniach zyskują ogromną przewagę nad spalinowymi. Żurawie wyposażone w instalację gazową muszą być poddawane systematycznej konserwacji. Urządzenia przeznaczone do wykonywania prac wewnątrz i na zewnątrz pomieszczeń najczęściej wyposażone są w hybrydowy system zasilania.
- Wszechstronne dzięki różnym rodzajom osprzętu: Mini żurawie wyposażone są w hak zamocowany bezpośrednio na końcu wysięgnika lub wciągarkę z liną zakończoną zbloczem hakowym. Dzięki szerokiej palecie dostępnego osprzętu dodatkowego można znacznie zwiększyć funkcjonalność maszyny i zapewnić jej wszechstronne wykorzystanie. Wszechstronność mini żurawia można zwiększyć, stosując różnego rodzaju wysięgniki pomocnicze, ręczne i hydrauliczne, czy człony wysięgnika, które zwiększą wysokość podnoszenia oraz wysięg. Kąt pochylenia i długość dodatkowego wysięgnika jest zazwyczaj regulowana. Mini żurawie bardzo często wykorzystywane są podczas prac związanych z budową oraz montażem okien. Aby wykorzystać mini żuraw do tego typu prac montażowych, konieczne jest zastosowanie szerokiej gamy osprzętu, jak: manipulatory podciśnieniowe czy specjalne chwytaki próżniowe lub trawersy.
- Mobilność na różnym podłożu: Mini żurawie poruszają się na gąsienicach lub na kołach. Gąsienice sprawiają, że mini żuraw jest bardziej zwrotny, a jego waga może być lepiej rozłożona na podłożu. Dzięki niewielkiej masie całkowitej nacisk na powierzchnię jest również niewielki. Urządzenia te są w stanie pracować niemal na każdym rodzaju podłoża.
- Specjalistyczne wyposażenie: Jednym z rodzajów specjalnego wyposażenia są niebrudzące opony, które pozwalają na przejazd urządzenia po wykończonych posadzkach w takich miejscach jak np. hotele, muzea czy inne budynki użyteczności publicznej. Mini żurawie mogą być również wyposażone w zdalne sterowanie, które umożliwia operowanie żurawiem w szczególnie małej przestrzeni lub w trudno dostępnym miejscu, np. pod powierzchnią ziemi lub na dachu.
Mini żurawie na rynku polskim

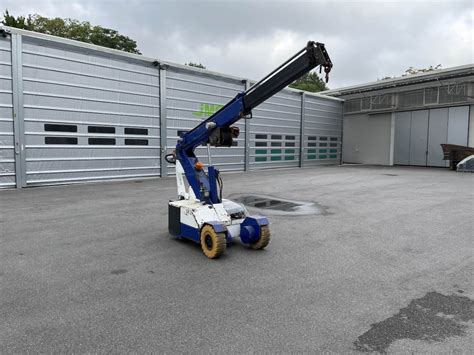

Wśród mini żurawi wiodącą marką jest Maeda, której urządzenia jako pierwsze pojawiły się na rynku światowym i są bardzo popularne w Polsce. Wśród żurawi typu "podnieś i jedź" wiodącą marką jest Valla, która cechuje się niezwykłą trwałością i niezawodnością. Obydwie marki wraz z niezbędnym osprzętem próżniowym można znaleźć w najbardziej kompleksowej ofercie sprzedaży, wynajmu i serwisu firmy Uplifter.
Rokowania odnośnie rozwoju rynku w segmencie mini żurawi są pozytywne. Wraz z zaostrzeniem się przepisów dotyczących BHP i wzrostem świadomości technicznej użytkowników coraz częściej spotkać się można z brakiem akceptacji prowizorycznych rozwiązań czy użycia urządzeń w sposób niezgodny z ich przeznaczeniem. Ponadto, rosnące koszty pracy wymuszają na przedsiębiorcach poszukiwanie rozwiązań podnoszących efektywność i wydajność pracowników. Należy jednak pamiętać o dość silnym trendzie, jakim są zakupy na rynku wtórnym. Spadek wartości używanych maszyn szacowany jest na poziomie zaledwie 6% rocznie, co w połączeniu z pragmatyczną mentalnością wielu polskich przedsiębiorców oraz bliskością rynku, z którego można łatwo sprowadzić urządzenia z drugiej ręki, przyczynia się do zwiększenia parku używanych mini żurawi różnych marek w Polsce.
Hydrauliczne Dźwigi Samochodowe (HDS)

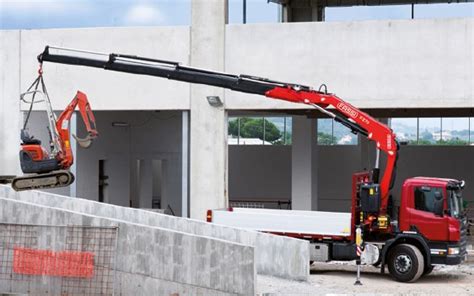

Hydrauliczny dźwig samochodowy (HDS) to pojazd wyposażony w układ hydrauliczny służący do podnoszenia i transportowania ciężkich ładunków. Jest to specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów bez potrzeby korzystania z dodatkowego sprzętu. Tam, gdzie standardowo potrzebne byłyby wózki widłowe, suwnice czy dźwigi stacjonarne, pojazd wyposażony w HDS radzi sobie samodzielnie.
Zastosowanie HDS
HDS odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co przekłada się na efektywność i bezpieczeństwo pracy w wielu sektorach:
- W logistyce: HDS-y sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio "pod inwestycję" lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny.
- W budownictwie: HDS to codzienne narzędzie pracy. Załadunek materiałów w hurtowni, rozładunek na placu budowy, podawanie ładunku na wyższe kondygnacje, dachy czy stropy - wszystko to możliwe dzięki wysięgnikowi o zasięgu nawet do 30 metrów.
- W leśnictwie: Żurawie leśne to osobna kategoria HDS, wyposażona w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operator zajmuje się załadunkiem i układaniem kłód drzew na przyczepach, obsługą składnic drewna oraz pracą na zrywkach.
- Inne zastosowania: Samochody HDS wykorzystywane są także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.
Rodzaje żurawi HDS
Przepisy UDT rozróżniają kilka kategorii żurawi, a każda z nich ma inne zastosowanie w codziennej pracy:
- Żurawie przenośne: lekkie urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig sięga zazwyczaj 1-5 ton przy zasięgu 10-15 metrów. Wykorzystywane są najczęściej w transporcie ogólnym do obsługi różnorodnych ładunków. Ich główną zaletą jest mobilność i stosunkowo niska cena (50-150 tys. euro).
- Żurawie przeładunkowe: typowe dźwigi HDS montowane na samochodach ciężarowych, używane do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach. Udźwig wynosi 10-20 ton, a zasięg 12-18 metrów. Służą do obsługi placów składowych, hurtowni i punktów dystrybucyjnych.
- Żurawie przewoźne: urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.
- Żurawie leśne: wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżnia je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe.

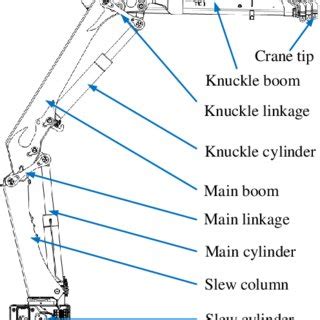

Budowa HDS
Budowa HDS jest podobna niezależnie od producenta - czy to Hiab, Palfinger, Fassi czy inny. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia:
- Podstawa żurawia: to rama pośrednia i płyta montażowa łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż ma kluczowe znaczenie dla stateczności całego układu i trwałości samochodu.
- Kolumna: pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
- Wysięgnik: główna część robocza żurawia, składająca się z sekcji teleskopowych (najczęściej 3-6). Zasięg ramienia w zależności od modelu wynosi od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.
- Hydraulika: to serce każdego HDS. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem 350 bar do rozdzielaczy i siłowników.
- Podpory: wysuwane ramiona ze stopami, które stabilizują pojazd podczas pracy. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór zwiększa udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
- Sterowanie: HDS odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub pilota radiowego (zasięg do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy.
Bezpieczeństwo i przepisy UDT
Statystyki są jednoznaczne - większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszeniu ładunku i braku komunikacji między operatorem a pomocnikiem. Przed rozpoczęciem pracy zawsze należy rozłożyć podpory na pełny rozstaw i sprawdzić wskaźniki poziomowania pojazdu. Należy unikać pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Każdy żuraw ma tabelę (diagram) udźwigu, określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny. Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie - ta zależność jest odwrotnie proporcjonalna do kwadratu zasięgu.
Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach należy stosować podkłady drewniane lub stalowe o wymiarach minimum 50x50 cm. Konieczne jest wyznaczenie obszaru pracy żurawia - promień pracy plus minimum 5 metrów, oraz oznakowanie strefy taśmą lub barierami. Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia. Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności, stosując ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.
Żurawie HDS w Polsce podlegają dozorowi technicznemu sprawowanemu przez Urząd Dozoru Technicznego (UDT). Uprawnienia UDT są wymagane dla operatorów żurawi przenośnych, przeładunkowych, przewoźnych i leśnych. Dotyczy to pracowników firm budowlanych, logistycznych, transportowych i leśnych. Każda kategoria upoważnia do obsługi określonego typu urządzeń. Profesjonalne szkolenie to najlepsza inwestycja dla każdego, kto planuje zostać operatorem HDS lub chce rozszerzyć swoje kwalifikacje. Podczas zajęć teoretycznych poznaje się przepisy UDT, uczy się czytać tabele udźwigu i dokumentację techniczną. Omówione zostaną typowe zagrożenia w pracy operatora oraz metody ich minimalizowania. Praktyka to kluczowy element szkolenia - około 70% czasu kursu. Kurs kończy się omówieniem przebiegu egzaminu państwowego - zarówno części teoretycznej (przykładowe pytania testowe), jak i praktycznej (wymagane manewry).
