Żurawie wieżowe to kluczowe urządzenia w budownictwie, które pomagają w podnoszeniu i przenoszeniu ciężkich ładunków. Są to skomplikowane maszyny, których funkcjonalność sprawia, że są niezastąpione w realizacji obiektów mieszkalnych, przemysłowych oraz konstrukcji wysokościowych. Zrozumienie ich budowy oraz parametrów technicznych jest niezbędne dla zapewnienia efektywności i bezpieczeństwa pracy na placu budowy.
Klasyfikacja żurawi wieżowych
Wybór odpowiedniego typu żurawia zależy od specyficznych potrzeb projektu, takich jak wysokość pracy czy rodzaj terenu. Urządzenia te można podzielić według kilku kryteriów:
Podział ze względu na mechanizm obrotu
- Żurawie górnoobrotowe: Mechanizm obrotu znajduje się na górze wieży. Obraca on wysięgnikiem, przeciwwysięgnikiem i głowicą, podczas gdy wieża pozostaje nieruchoma. Stosowane głównie w inwestycjach średnich i dużych.
- Żurawie dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży. W tym przypadku cała konstrukcja (wieża wraz z wysięgnikiem) obraca się wokół własnej osi.
Podział ze względu na podstawę i mobilność
- Żurawie stacjonarne: Montowane na stałe, najczęściej na fundamencie, krzyżu lub kotwie traconej. Zapewniają dużą stabilność i nadają się do budowy wysokich konstrukcji.
- Żurawie przejezdne: Wyposażone w podwozie szynowe lub gąsienicowe, co umożliwia im przemieszczanie się po placu budowy.
- Żurawie samopodnoszące: Montowane wewnątrz budowanego obiektu; podstawa opiera się na stropie, a żuraw jest podnoszony wraz z postępem prac konstrukcyjnych.
Kluczowe parametry techniczne
Wybór żurawia wymaga analizy jego danych technicznych, które determinują możliwości operacyjne urządzenia:
| Parametr | Opis |
|---|---|
| Udźwig nominalny | Maksymalna masa ładunku, którą żuraw może podnieść. Wartość zmienna, zależna od wysięgu. |
| Wysięg | Odległość między osią obrotu a hakiem głównym. Określa zasięg poziomy żurawia. |
| Wysokość użyteczna podnoszenia | Odległość od podłoża do poziomej osi haka w najwyższym położeniu. |
| Moment roboczy | Iloczyn udźwigu i wysięgu, wyrażany w tonometrach (Tm). |
Warto zwrócić uwagę, że udźwig zmienia się wraz ze wzrostem odległości ładunku od osi obrotu. Jeśli masa ładunku przekracza dopuszczalne parametry, uruchamia się ogranicznik udźwigu, co zapobiega awariom.

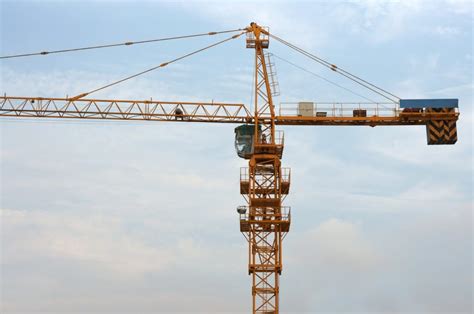

Budowa i systemy wysięgników
Konstrukcja żurawia wieżowego obejmuje pionowy maszt (wieżę) oraz wysięgnik. Wysięgniki dzielą się na:
- Wysięgniki wodzakowe (poziome): Cięgnik porusza się wzdłuż poziomego ramienia.
- Wysięgniki wychylne: Długość robocza regulowana jest poprzez zmianę kąta podnoszenia całego ramienia względem przegubu.
Dla zapewnienia stabilności, po przeciwnej stronie wysięgnika montowane są przeciwwagi. W żurawiach z obrotową wieżą stosuje się dodatkowo specjalne rozpórki.
Montaż żurawia wieżowego #ZBUD
Montaż, demontaż i bezpieczeństwo
Montaż żurawia jest odpowiedzialnym zadaniem. Rozróżniamy montaż szybkomontujący (bez żurawia pomocniczego) oraz montaż z podzespołów (wymagający użycia żurawia samojezdnego). Podczas montażu kluczowe jest poprawne wypoziomowanie podstawy i zakotwienie konstrukcji.
Bezpieczeństwo na placu budowy jest priorytetem. Obowiązuje ścisły zakaz pracy żurawiem niesprawnym, przy silnym wietrze lub bez aktualnej decyzji Urzędu Dozoru Technicznego. Operator musi posiadać odpowiednie zaświadczenie kwalifikacyjne, które jest wydawane po ukończeniu kursu i zdaniu egzaminu państwowego.
