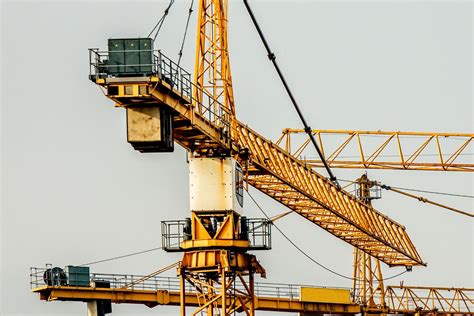

Żuraw Wieżowy: Kompleksowy Przewodnik po DTR, Eksploatacji i Bezpieczeństwie

Żuraw wieżowy, potocznie nazywany również dźwigiem budowlanym, to urządzenie dźwignicowe, kwalifikowane jako jedna z największych maszyn roboczych, powszechnie spotykane na większych i średnich placach budowy w miastach. Jego rola polega na podnoszeniu i przenoszeniu ładunków, najczęściej na haku opuszczanym na linie z wysięgnika. Dźwig przenosi ładunek zarówno w ruchu poziomym, poprzez obrót wokół własnej osi, jak i w ruchu pionowym, poprzez podnoszenie lub opuszczanie podczepionego ładunku. Artykuł ten kompleksowo omawia wszelkie aspekty związane z użytkowaniem żurawi wieżowych, w tym ich konstrukcję, zastosowanie, parametry techniczne, klasyfikację, montaż, a także kwestie prawne i bezpieczeństwa, ze szczególnym uwzględnieniem znaczenia Dokumentacji Techniczno-Ruchowej (DTR).

Konstrukcja i Zastosowanie Żurawi Wieżowych

Do elementów składowych tego typu urządzenia dźwignicowego należy pionowy maszt (zwany wieżą) montowany na odpowiednim podłożu. Podłoże to może być stacjonarne lub przejezdne, w tym szynowe lub gąsienicowe. Kolejną składową żurawia wieżowego jest jeden z dwóch typów wysięgników: wychylny lub poziomy. Wysięgnik wychylny posiada cięgnik zamocowany na jego końcu, którego zadaniem jest przemieszczanie przedmiotów stałych za pomocą cięgien łańcuchowych lub linowych z zastosowaniem zaczepu, najczęściej haka lub chwytaka. W przypadku wysięgnika poziomego cięgnik porusza się po nim.

Zastosowanie Dźwigów Budowlanych

Żurawie wieżowe wykorzystywane są w budownictwie mieszkaniowym i przemysłowym, w transporcie różnego rodzaju materiałów, a także w montażu konstrukcji stalowych. Niewątpliwą zaletą tej maszyny jest duży zasięg wysięgnika, pozwalający prowadzić operacje na sporej powierzchni, co daje im przewagę nad mobilnymi żurawiami samojezdnymi. Idealnie sprawdzają się na dużych placach budowy. Wraz z rozwojem branży deweloperskiej i budowaniem nowych osiedli mieszkalnych, biurowców czy obiektów użyteczności publicznej stają się niezastąpionym wyposażeniem.

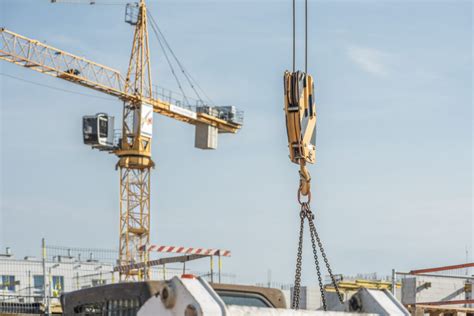

Parametry Techniczne Żurawi Budowlanych

Zrozumienie kluczowych parametrów żurawia wieżowego jest niezbędne do jego prawidłowego doboru i bezpiecznej eksploatacji.

Kluczowe Parametry:

• Udźwig nominalny: Jest to maksymalna masa ładunku, która może zostać podniesiona przez dźwig z zachowaniem wszystkich wymogów wytrzymałościowych, bezpieczeństwa pracy i stateczności. Wartość ta jest zmienna i zależy od długości wysięgu żurawia.
• Długość wysięgnika: Jeden z najważniejszych parametrów technicznych. Większy wysięg umożliwia podanie ładunku na dalszą odległość. Powinna być dobierana odpowiednio do wielkości budowanego obiektu, aby operator mógł podać ładunek w każde wyznaczone miejsce.
• Wysokość użyteczna podnoszenia: Maksymalna wysokość, na jaką dźwig może unieść ładunek zamocowany do haka, mierzona pionowo od poziomu podłoża do osi haka w najwyższym punkcie przy aktualnym wysięgu. Wartość tego parametru zależy od ilości zamontowanych członów wieży.
• Moment roboczy: Stanowi wartość stałą, będąc iloczynem żurawia przez jego wysięg.
• Moment wywrotu żurawia: Wartość liczona względem hipotetycznej krawędzi wywrotu, będąca składową różnych momentów ustalających i wywracających żurawia.

Największy obecnie produkowany żuraw charakteryzuje się długością wysięgnika wynoszącą 100 m i maksymalnym udźwigiem 240 000 kg do 44 m wysięgu, a także 120 000 kg przy 82 m wysięgu. Maksymalna wysokość haka w tym modelu wynosi 86 m.

Klasyfikacja Żurawi Wieżowych

Podziału dźwigów budowlanych można dokonać ze względu na kilka ważnych atrybutów.

Typ Wysięgnika:

• Żurawie z wysięgnikiem wodzakowym (odciągowe i bez odciągowe).
• Żurawie z wysięgnikiem wychylnym (zwane wysięgnikowymi).

Sposób Montażu:

• Żurawie szybkomontujące: Nie wymagają użycia żurawia pomocniczego.
• Żurawie montowane w zespołach: Wymagają użycia żurawia pomocniczego.

Typ Podstawy:

• Żurawie stacjonarne: Zakotwiczone do fundamentu.
• Żurawie przejezdne: Szynowe lub gąsienicowe.

Miejsce Mechanizmu Obrotu:

• Żurawie górnoobrotowe: Mechanizm obrotu znajduje się na górze wieży, obraca on wysięgnikiem, podczas gdy wieża pozostaje nieruchoma.
• Żurawie dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży, wysięgnik obraca się wraz z wieżą.

Montaż i Logistyka Transportu Żurawi Wieżowych

Montaż żurawia wieżowego to odpowiedzialne i wymagające zadanie, które zaczyna się od perfekcyjnie zaplanowanej logistyki. W tej czynności ważne jest odpowiednie zaplanowanie pracy oraz precyzja dopasowania poszczególnych elementów. Maszyny te, ze względu na swoje duże rozmiary, składane są dopiero w miejscu ich pracy.

Planowanie Logistyki Transportu:

• Wybór i weryfikacja trasy: Należy dokładnie przeanalizować drogę dojazdową pod kątem nośności, szerokości, wysokości wiaduktów i ostrości zakrętów, uwzględniając gabaryty każdego elementu żurawia.
• Organizacja transportu ponadgabarytowego: Większość komponentów wymaga specjalistycznego transportu, odpowiednich naczep, zezwoleń na przejazd i ewentualnie pilotażu.
• Harmonogram dostaw: Elementy powinny docierać na plac budowy w kolejności zgodnej z planem montażu, aby uniknąć chaosu i przestojów.
• Dokumentacja: Należy posiadać kompletną dokumentację transportową oraz techniczną żurawia, w tym instrukcję montażu i DTR.

Przygotowanie Placu Budowy i Fundamentów:

• Badania geotechniczne: Absolutna podstawa to analiza nośności gruntu, decydująca o rodzaju i wymiarach fundamentu.
• Projekt posadowienia: Każdy żuraw musi mieć indywidualny projekt posadowienia, uwzględniający jego specyfikację, wysokość podnoszenia oraz warunki gruntowe.
• Przygotowanie podłoża: Teren pod montaż musi być wyrównany, utwardzony i odwodniony, z zapewnionym swobodnym dostępem dla transportu i dźwigu pomocniczego.
• Zasilanie: Należy doprowadzić przyłącze elektryczne o odpowiedniej mocy.
• Nadzór geodezyjny: Geodeta musi precyzyjnie wytyczyć lokalizację fundamentu i osie żurawia, a po zmontowaniu zweryfikować pionowość wieży.

Etapy Montażu Żurawia Wieżowego:

Proces montażu wymaga zgranego zespołu, precyzyjnej komunikacji i bezwzględnego przestrzegania procedur, a także niezbędny jest dźwig pomocniczy (najczęściej samojezdny) o odpowiednim udźwigu.

1. Rozmieszczenie podstawy dźwigu na gruncie: Występują dwa rodzaje podstaw - krzyżowa i kotwa fundamentowa, które muszą być zakotwiczone w odpowiednim, zwartym i nośnym gruncie.
2. Ustawienie kolejnych elementów konstrukcyjnych wieży: W przypadku montażu dźwigu dolnoobrotowego pracę zaczyna się od rozstawienia łap, wypoziomowania podstawy i ustawienia wieży w pozycji pionowej. Następnie zakłada się przeciwwagę i rozpoczyna montaż wieży oraz wysięgnika.
3. Montaż wysięgnika oraz wieży: Dokonuje się na dwa sposoby:
   • Hydraulicznie: Wykorzystuje się siłowniki, jednak nie można zmienić wysokości wieży.
   • Mechanicznie (teleskopowo): Wykorzystuje się liny oraz wielokrążki.
4. Montaż żurawi górnoobrotowych: Do przygotowania żurawi górnoobrotowych wykorzystywany jest dźwig samojezdny. Wieża montowana jest z kolejnych elementów konstrukcyjnych na specjalnie przygotowanej podstawie. Kolejnym krokiem jest umieszczenie balastu centralnego, następnie zamontowanie obrotnicy i przeciwwysięgnika. Ostatnią fazą jest złożenie wysięgnika na gruncie, podniesienie go w całości oraz zamontowanie na obrotnicy.

Każdy z tych kroków musi być wykonany zgodnie z instrukcją producenta żurawia. Wokół miejsca montażu należy wyznaczyć strefę bezpieczeństwa, do której dostęp będą miały wyłącznie upoważnione osoby.

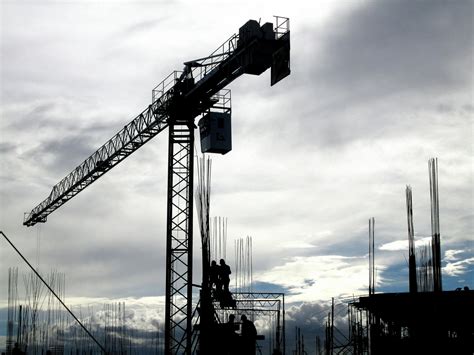

DTR - Dokumentacja Techniczno-Ruchowa Żurawia Wieżowego

Dokumentacja Techniczno-Ruchowa (DTR) to oficjalny zestaw informacji opracowany przez producenta maszyny, który określa sposób jej użytkowania, obsługi, konserwacji i napraw. W przypadku dźwigów budowlanych, DTR stanowi podstawowy element niezbędny do prawidłowego dopuszczenia urządzenia do eksploatacji.

Zawartość Dokumentu DTR:

• Dane identyfikacyjne maszyny (typ, numer fabryczny, rok produkcji, dopuszczalne parametry pracy).
• Szczegółowy opis konstrukcji z rysunkami technicznymi i schematami połączeń.
• Instrukcje montażu, demontażu oraz transportu urządzenia.
• Procedury uruchomienia, eksploatacji i zatrzymania.
• Zasady obsługi codziennej i okresowej, harmonogram przeglądów.
• Opis elementów bezpieczeństwa i wytyczne dotyczące reagowania w sytuacjach awaryjnych.
• Informacje o wymaganych uprawnieniach operatorów oraz obowiązkach użytkownika.

Dlaczego DTR jest tak istotna?

Dźwigi budowlane należą do urządzeń o podwyższonym ryzyku eksploatacyjnym. DTR pełni rolę nadrzędnego źródła informacji dla użytkowników i serwisantów. Z punktu widzenia operatora, DTR jest gwarancją, że wszystkie czynności są zgodne z zaleceniami producenta. Podczas inspekcji UDT, DTR stanowi dowód przestrzegania wymogów. Dokumentacja jest też nieoceniona przy planowaniu przeglądów i konserwacji, co przekłada się na realne oszczędności i wydłużenie żywotności urządzenia.

Znaczenie DTR w Procesie Dozoru Technicznego

Każda jednostka musi zostać dopuszczona do eksploatacji przez Urząd Dozoru Technicznego (UDT). Jednym z podstawowych wymogów jest przedstawienie kompletnego dokumentu DTR. Brak dokumentacji może skutkować wstrzymaniem pracy maszyny lub karami finansowymi. DTR jest podstawą do wykonania prób obciążeniowych i służy inspektorom UDT do weryfikacji zgodności parametrów maszyny z dokumentacją.

DTR a Bezpieczeństwo na Placu Budowy

DTR jest realnym narzędziem podnoszącym poziom bezpieczeństwa pracy. Zawiera szczegółowe instrukcje dotyczące bezpiecznego podnoszenia ładunków, dopuszczalnych kątów wychylenia, maksymalnych obciążeń i sposobów stabilizacji. Dzięki stosowaniu się do zaleceń DTR można uniknąć wielu niebezpiecznych sytuacji, takich jak przewrócenie się dźwigu czy przeciążenie wysięgnika.

Aktualizacja i Przechowywanie Dokumentacji DTR

Dokument DTR nie jest statycznym zbiorem informacji. W przypadku modernizacji, napraw lub wymiany kluczowych elementów maszyny, producent lub uprawniona jednostka serwisowa powinna uaktualnić dokumentację. DTR powinna być przechowywana w sposób umożliwiający łatwy dostęp dla operatorów i inspektorów, najczęściej w formie papierowej lub elektronicznej.

Eksploatacja Żurawia Wieżowego - Kwestie Prawne i Techniczne

Eksploatacja żurawia wieżowego, nawet tego 25-letniego, może być kontynuowana, jeśli ocena jego aktualnego stanu dokonana przez inspektora Urzędu Dozoru Technicznego jest pozytywna. O dalszej eksploatacji żurawia decyduje jego stan techniczny, zależny od wielu czynników i oceniany wyłącznie przez fachowców UDT. Żurawie wieżowe są obliczane według grupy natężenia pracy, np. H1/B3 (DIN 15018) dla większości żurawi w Polsce, lub HC1/S2 (EN 13001) dla najnowszych konstrukcji. Teoretycznie żuraw budowlany jest obliczony na około 15 lat pracy przy założonym natężeniu pracy.

Czynniki Wpływające na Stan Techniczny:

• Prawidłowo wykonywany serwis: Według instrukcji obsługi, z użyciem oryginalnych części zamiennych lub zgodnych z zestawieniem części zamiennych.
• Intensywność eksploatacji: Wysokie natężenie pracy (np. dwie lub trzy zmiany) skraca teoretyczny czas eksploatacji.
• Zmęczenie konstrukcji stalowej: Im starszy żuraw, tym dokładniej należy sprawdzać stan jego konstrukcji stalowej.

Dozór Techniczny i Uprawnienia

Wszystkie żurawie podlegają dozorowi technicznemu, z wyjątkiem żurawi o udźwigu do 250 kg (z wyłączeniem tych do przemieszczania osób), dla których ustalono formę dozoru uproszczonego.

Podstawy Prawne:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468).
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2147).

Wymagane Uprawnienia do Obsługi Żurawia Wieżowego

Operatorem żurawia wieżowego może zostać każdy, kto ukończył 18 lat, posiada aktualne orzeczenie lekarskie stwierdzające brak przeciwwskazań do pracy oraz ważne zaświadczenie kwalifikacyjne wydawane przez Dozór Techniczny (UDT, TDT lub WDT).

Proces Uzyskania Uprawnień:

Szkolenia podzielone są na dwie części - teoretyczną i praktyczną - i kończą się egzaminem przed komisją Dozoru Technicznego. Pozytywny wynik egzaminu skutkuje otrzymaniem zaświadczenia o kwalifikacjach, które uprawnia do obsługi dźwigu.

Ważność Uprawnień:

Według aktualnie obowiązujących przepisów, zaświadczenie takie jest ważne przez 5 lat. Bezterminowe zaświadczenia kwalifikacyjne zachowują ważność do 1 stycznia 2024 r. W celu przedłużenia ważności uprawnień należy zgłosić się do organu, który wydał zaświadczenie, najlepiej na 3 miesiące przed upływem daty.

Bezpieczeństwo i Higiena Pracy (BHP) przy Obsłudze Żurawi

Od listopada 2018 roku obowiązują nowe przepisy BHP dla operatorów żurawi wieżowych i szybkomontujących, nakładające konieczność ścisłego stosowania się do instrukcji producenta żurawia. Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 22 października 2018 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących (Dz. U. pod poz. 2147) stanowi podstawowy akt prawny.

Kluczowe Wymagania Bezpieczeństwa:

• Temperatura w kabinie: Niedopuszczalne jest obsługiwanie żurawia, jeżeli temperatura w kabinie jest niższa niż 18°C albo wyższa niż 28°C.
• Łączność z sygnalistą: Operator musi mieć zapewnione urządzenia komunikacyjne umożliwiające skuteczną i zrozumiałą łączność z sygnalistą. Utrata łączności oznacza natychmiastowe wstrzymanie ruchów żurawia.
• Oświetlenie i zabezpieczenie stref pracy: Pracodawca musi zapewnić odpowiednie oświetlenie terenu pracy żurawia oraz zabezpieczyć strefy, w których przemieszczany jest ładunek.
• Zakazy pracy:
  • Przy prędkości wiatru powyżej 10 m/s (dla ładunków wielkowymiarowych) lub w porywach powyżej 15 m/s (w innych przypadkach), chyba że producent określił inne wartości.
  • W przypadku usterek, braku osłon i zabezpieczeń, lub niewłaściwego działania urządzeń żurawia.
  • Podnoszenia ładunków trwale połączonych z podłożem lub przeciążania żurawia.
  • Podnoszenia ludzi (z wyjątkiem specjalnego pozwolenia UDT).
• Prawo odmowy operatora: Operator ma prawo odmówić wykonania czynności zabronionych w instrukcji żurawia, sprzecznych z instrukcją producenta, lub gdy ładunek jest nieprawidłowo zaczepiony, źle wyważony, bądź strefa pracy nie jest zabezpieczona.
• Podział ról: Niedopuszczalne jest wykonywanie tych samych czynności jednocześnie przez operatora, sygnalistę lub hakowego. Każdy ma jasno określone obowiązki.
• Dostęp do kabiny: Przy żurawiach, w których kabina jest usytuowana na wysokości 80 m lub wyższej, trzeba zapewnić windę albo inną bezpieczną drogę dotarcia do kabiny.

Dla każdego żurawia należy prowadzić książkę dyżurów oraz dziennik konserwacji, w którym będą zapisywane czynności serwisowe.

Sytuacje Awaryjne i Działania Korekcyjne

Poniżej przedstawiono przykładowe sytuacje awaryjne, które mogą wystąpić podczas pracy żurawia wieżowego oraz odpowiednie działania, jakie powinien podjąć operator lub służby techniczne.

Tabela: Sytuacje Awaryjne i Działania Korekcyjne

Najczęściej Zadawane Pytania (FAQ)

Jak działa żuraw wieżowy?

Działa na zasadzie obracania się wokół własnej osi, składa się z wysokiego masztu i długiego wysięgnika, na którym podnoszone są ładunki za pomocą liny i wyciągarki. Przeciwwaga stabilizująca zapewnia równowagę, a specjalne kotwy mogą zwiększyć jego stabilność.

Jakie typy żurawi wieżowych istnieją?

Istnieje kilka typów żurawi wieżowych, w tym żurawie stacjonarne, szynowe, szybko montujące, dolnoobrotowe, górnoobrotowe oraz żurawie sterowane z kabiny lub z poziomu roboczego.

Jak dobrać odpowiedni żuraw?

Przy wyborze żurawia należy zwrócić uwagę na wysokość podnoszenia, udźwig nominalny, długość wysięgnika oraz stabilność podłoża, na którym będzie montowany.

Jakie dokumenty są wymagane do transportu żurawia wieżowego?

Do transportu żurawia wieżowego niezbędne są: zezwolenia na przewóz ładunków ponadgabarytowych, dokumentacja techniczna żurawia, instrukcja montażu oraz DTR. Warto także przygotować harmonogram dostaw i uzgodnić trasę z odpowiednimi służbami.

Kto odpowiada za odbiór techniczny żurawia po montażu?

Odbiór techniczny przeprowadza uprawniony konserwator oraz inspektor Urzędu Dozoru Technicznego (UDT). Dopiero po pozytywnym odbiorze żuraw może zostać dopuszczony do eksploatacji.
