Żurawie wieżowe – klucz do nowoczesnego budownictwa

Żurawie wieżowe to ogromne i złożone konstrukcje, które odmieniły budownictwo i urbanistykę. Są to specjalistyczne dźwigi budowlane, zaliczane do największych maszyn roboczych, niezbędne przy wznoszeniu zarówno obiektów mieszkalnych, jak i przemysłowych. Ich funkcjonalność sprawia, że są niezastąpione w wielu projektach, umożliwiając podnoszenie i przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa.

Budowa żurawia wieżowego - kluczowe elementy

Żuraw wieżowy zbudowany jest z myślą o stabilnej, bezpiecznej i efektywnej pracy na placu budowy. Główne elementy żurawia wieżowego to:

• Podstawa - najczęściej rama krzyżowa z balastem lub kotwa fundamentowa.
• Wieża (maszt) - pionowa konstrukcja kratownicowa.
• Wysięgnik - poziome lub wychylne ramię.
• Kabina operatora - centrum sterowania.
• Mechanizm obrotu.
• Wciągarka.
• Przeciwwaga i przeciwwysięgnik.

Podstawa - fundament stabilności

W centrum konstrukcji żurawia znajduje się podstawa, element, od którego zaczyna się cała budowa żurawia stacjonarnego. Podstawa odpowiada m.in. za stabilność całej konstrukcji. Wybór odpowiedniego typu podstawy, np. ramy krzyżowej z balastem lub kotwy fundamentowej, musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie. Żurawie wieżowe są mocowane do podłoża, co zapewnia im stabilność i trwałość.

Wieża (maszt) - pionowa konstrukcja nośna

Wieża stanowi pionową, kratownicową konstrukcję, która zapewnia żurawiowi wysokość roboczą oraz pełni funkcję nośną. Na maszcie osadzone są wysięgnik, kabina operatora i inne kluczowe elementy konstrukcji żurawia. Maszt ma zwykle formę wielosegmentowej kolumny, którą reguluje się wysokość w zależności od potrzeb konkretnej budowy. Segmentowa konstrukcja ułatwia montaż, demontaż i transport. Jego kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża żurawia może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach. O wysokości żurawia decyduje wieża, która składa się z połączonych sekcji o długości od jednego do kilkunastu metrów. Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.

Wysięgnik - ramię robocze

Najbardziej charakterystycznym elementem budowy żurawia wieżowego jest wysięgnik. Jest to poziome ramię, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży, a jego długość można modyfikować, w zależności od typu żurawia, dopasowując do specyfiki placu budowy. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Wysięgnik może być wychylny z cięgnikiem zainstalowanym na jego końcu lub stały, poziomy, z wodzakiem (cięgnikiem) poruszającym się po nim. Wysięgnik z kolei może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej. Zaletą wysięgnika wychylnego jest możliwość złożenia go w trakcie przenoszenia ładunku na czas omijania przeszkody.

Kabina operatora - centrum dowodzenia

Kabina operatora żurawia to centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie umieszczonej na szczycie masztu lub przy wysięgniku. U styku wieży i wysięgnika umieszczona jest kabina operatora, z której steruje się całym urządzeniem.

Mechanizm obrotu - precyzja ruchów

Mechanizm obrotu to jeden z podstawowych elementów budowy żurawia wieżowego, który umożliwia przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. W żurawiach górnoobrotowych mechanizm ten umieszczony jest na szczycie wieży i obraca jedynie wysięgnik oraz przeciwwysięgnik. Mechanizm obrotu zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu. Jego działanie umożliwia precyzyjne manewrowanie ładunkami nawet w trudnych warunkach przestrzennych. Stosuje się go nie tylko w żurawiach wieżowych, ale także w konstrukcjach samojezdnych i gąsienicowych. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego.

Wciągarka - pionowy i poziomy transport

Wciągarka odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym. Wciągarki znacząco różnią się od klasycznych wciągników, które działają wyłącznie w pionie. Wciągarki to bardziej zaawansowane mechanizmy, które umożliwiają również naciąganie lin oraz przesuwanie ładunku w poziomie, co rozszerza możliwości operacyjne żurawia. Znajdują zastosowanie nie tylko w żurawiach wieżowych, ale również w żurawiach samochodowych i gąsienicowych. Stalowa lina nawlekana jest na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy.

Rola przeciwwagi i przeciwwysięgnika

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg.

Mechanizmy działania i bezpieczeństwo

Serce żurawia wieżowego to jego mechanizm. Skomplikowany układ silników, przekładni, lin i bloczków umożliwia precyzyjne podnoszenie i opuszczanie ładunków. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo. Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa.

Systemy bezpieczeństwa

Bezpieczeństwo żurawia wieżowego jest priorytetem. Dlatego nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń. Obejmują one zarówno fizyczną budowę maszyny, jak i systemy monitorujące jego działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach. Do podstawowych można wymienić wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia, czy stację pogodową do monitorowania siły wiatru. Nowoczesne żurawie są naszpikowane elektroniką. Dzięki temu możemy nawet zdalnie monitorować jego stan i działanie w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Bezpieczeństwo pracy w kabinie

16 lutego 2019 r. weszło w życie rozporządzenie Ministra Przedsiębiorczości i Technologii z 22 października 2018 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących. Większość przepisów, w tym te dotyczące warunków pracy w kabinie, zaczęła obowiązywać po 3 miesiącach od dnia ich ogłoszenia w Dzienniku Ustaw. W związku z tym od 16 maja 2019 r., w przypadku temperatury w kabinie żurawia przekraczającej 28°C, każdy żuraw powinien być wyposażony w urządzenie umożliwiające dostosowanie warunków panujących w kabinie do obowiązujących przepisów. Instytucją odpowiedzialną za nadzór i kontrolę przestrzegania warunków pracy, w szczególności przepisów bezpieczeństwa i higieny pracy, jest Państwowa Inspekcja Pracy. Nowe rozporządzenie wprowadza obowiązkową instrukcję bezpieczeństwa prac transportowych oraz instrukcję ewakuacji z kabiny żurawia. Praca operatora żurawia wykonywana jest w szczególnie trudnych warunkach, jest on narażony na znaczne obciążenia fizyczne i psychiczne.

Procedury bezpieczeństwa i warunki środowiskowe

Każda firma, która eksploatuje żurawie wieżowe, powinna posiadać jasno określone procedury bezpieczeństwa. Obejmują one zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). W przypadku silnych podmuchów operator musi zatrzymać pracę, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się "z wiatrem" (tzw. weathervaning). Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki. Właściwe ustawienie wysięgnika jest kluczowe, aby uniknąć niebezpiecznych sytuacji. Aby zapewnić bezpieczeństwo na placu budowy, żurawie wieżowe są wyposażone w różne systemy stabilizacyjne. Bezpieczeństwo na placu budowy jest priorytetem.

Rodzaje i klasyfikacja żurawi wieżowych

Żurawie wieżowe to dźwignice zaliczające się do największych maszyn transportowych. Podstawowymi kryteriami podziału żurawi wieżowych są takie parametry jak: umiejscowienie mechanizmu obrotu, rodzaj podstawy, typ montażu i wysięgnika.

Klasyfikacja ze względu na umiejscowienie mechanizmu obrotu

• Żurawie górnoobrotowe: Mają mechanizm obrotu umieszczony na górze wieży. W tym przypadku to wysięgnik obraca się, a wieża pozostaje nieruchoma. Ten rodzaj jest stosowany w średnich i dużych inwestycjach z długim terminem realizacji.
• Żurawie dolnoobrotowe: Mechanizm obrotu znajduje się na dole wieży. W tym przypadku zarówno wieża, jak i wysięgnik obracają się razem, a jako jedyny nieruchomy pozostaje portal. Montaż tych maszyn odbywa się automatycznie.

Klasyfikacja ze względu na rodzaj podstawy

W tej kategorii żurawie wieżowe dzielą się na stacjonarne i przejezdne:

• Żurawie stacjonarne: Są montowane na stałe, najczęściej na fundamentach (na portalu, kotwie traconej lub krzyżu). Nie posiadają funkcji przejezdnej.
• Żurawie przejezdne: Mogą poruszać się po torowisku lub na podwoziu gąsienicowym (są zaopatrzone w podwozie samochodowe lub gąsienicowe). Żuraw przemieszcza się na miejsce montażu ciągnięty za ciągnikiem siodłowym lub balastowym.

Klasyfikacja ze względu na typ montażu

• Żurawie szybkomontujące (samomontujące): Nie wymagają żurawi pomocniczych do pracy i montowane są w krótkim czasie bez użycia dodatkowych urządzeń. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych. Montaż szybkomontujący to metoda, która pozwala na szybkie i efektywne postawienie żurawia.
• Żurawie montowane z podzespołów: Potrzebują żurawi pomocniczych przy montażu i wymagają więcej czasu oraz zasobów.

Klasyfikacja ze względu na typ wysięgnika

W tej sekcji wyróżnia się wysięgniki wspornikowe oraz wychylne (wysięgnikowe):

• Wysięgniki wspornikowe (poziome z wodzakiem): Są odporne na duże ciężary, ich przeznaczeniem jest transport bardzo ciężkich materiałów. Cięgnik w tym przypadku jest nazywany wodzakiem, a po wysięgniku porusza się za pomocą dwóch lin. W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia.
• Wysięgniki wychylne (podnoszone pod kątem): Cięgnik jest zamontowany na samym końcu wysięgnika. Sprawdzają się w zamkniętych miejscach oraz takich, z ograniczoną przestrzenią czy gęstymi zabudowaniami. W modelach z wysięgnikiem wychylnym efekt zmiany zasięgu uzyskuje się poprzez zmianę kąta ramienia.

Parametry techniczne żurawi wieżowych

Wybór odpowiedniego żurawia wieżowego wymaga zrozumienia jego parametrów technicznych. Zrozumienie tych elementów pomoże w wyborze odpowiedniego sprzętu do różnych projektów budowlanych.

1. Udźwig: Maksymalny ciężar, jaki żuraw może podnieść, wyrażany w tonach lub kilogramach.
2. Wysięg: Odległość między osią obrotu a hakiem głównym.
3. Wysokość użyteczna podnoszenia: Odległość od podłoża do poziomej osi haka w najwyższym położeniu.
4. Moment roboczy: Iloczyn udźwigu i wysięgu, wyrażany w tonometrach (TM). Jest to iloczyn dźwigu i wysięgu urządzenia.
5. Moment wywrotu żurawia.

Największy obecnie produkowany żuraw to KRØLL K10000. Długość jego wysięgnika wynosi 100 m, a udźwig maksymalny to 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.

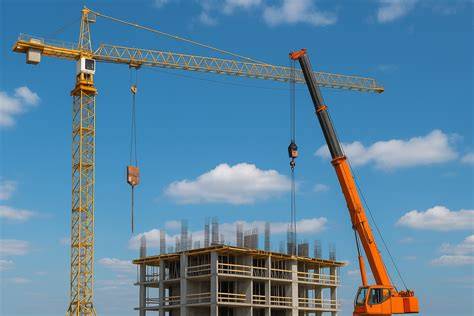

Montaż i demontaż żurawi wieżowych

Żuraw na budowę przewożony jest w elementach na ciężarówkach. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy. Demontaż żurawi wieżowych powinien być przeprowadzany z zachowaniem szczególnej ostrożności. Odpowiednie przygotowanie i planowanie tych działań mogą znacząco wpłynąć na efektywność całego projektu budowlanego. Żuraw wieżowy to sprzęt stacjonarny, co oznacza, że jego demontaż i montaż odbywa się w tym samym miejscu.

Czas montażu

Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Zastosowanie i operatorzy

Żurawie wieżowe są kluczowymi maszynami budowlanymi, które znajdują zastosowanie w różnych dziedzinach budownictwa. Używa się ich zarówno podczas wznoszenia obiektów mieszkalnych, jak i przemysłowych - do budowy wielokondygnacyjnych budynków. Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne. Nawet przy budowie domków jednorodzinnych często wykorzystuje się ten typ urządzenia, ponieważ montaż żurawia wieżowego wiąże się ze znaczną optymalizacją kosztów budowy.

Operator żurawia - niezbędne kwalifikacje

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy. Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich. Operatorzy i konserwatorzy tych urządzeń mogą liczyć na wyższe wynagrodzenie.

Podstawy prawne dozoru technicznego

Wszystkie żurawie podlegają dozorowi technicznemu. Jednak dla żurawi o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) ustalono formę dozoru uproszczonego. Urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia; uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.

Podstawa prawna:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468), wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).

Firma HERKULES S.A. - ekspert w dziedzinie żurawi wieżowych

Żuraw wieżowy to skomplikowana konstrukcja, której działanie opiera się na nowoczesnych technologiach i specjalistycznych elementach. Wybierając odpowiedni żuraw, warto postawić na doświadczenie i renomę dostawcy, takiego jak firma HERKULES S.A. Tylko wtedy można być pewnym, że praca żurawia będzie komfortowa, bezpieczna i efektywna.

Firma HERKULES S.A. to ekspert w dziedzinie prac wysokościowych, oferujący nowoczesne maszyny do różnorodnych zastosowań. HERKULES S.A. oferuje żurawie wieżowe wyłącznie znanych producentów, takich jak Wolff, Potain, Terex czy Jaso. Wybór odpowiedniego typu żurawia jest kluczowy dla efektywności i bezpieczeństwa pracy na budowie.
