Żuraw wieżowy to nieodzowny element nowoczesnego budownictwa, umożliwiający podnoszenie i przenoszenie ciężkich materiałów na placach budowy. Jego charakterystyczna wysoka, pionowa konstrukcja oraz długi wysięgnik sprawiają, że jest niezastąpiony przy wznoszeniu wysokich budynków, mostów, wiaduktów i innych skomplikowanych obiektów architektonicznych.

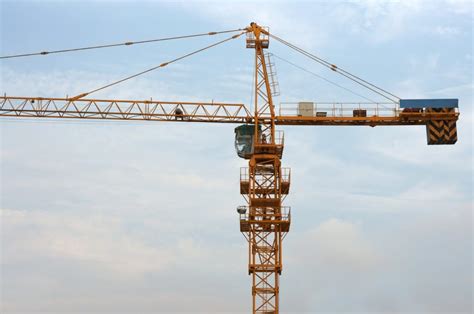

Kluczowe elementy konstrukcyjne żurawia wieżowego
Budowa żurawia wieżowego to skomplikowany proces, w którym każdy element odgrywa kluczową rolę w zapewnieniu stabilności, bezpieczeństwa i efektywności maszyny.
Fundament i podstawa
Fundament żurawia wieżowego stanowi jego podstawę, gwarantującą stabilność całej konstrukcji. Zazwyczaj jest to ciężka, betonowa platforma lub rama krzyżowa z betonowymi balastami, która utrzymuje maszt w pionie. W przypadku większych maszyn stosuje się również kotwy fundamentowe. Odpowiednie przygotowanie podłoża jest kluczowe dla bezpieczeństwa pracy.
Maszt (wieża)
Maszt, czyli pionowa konstrukcja żurawia, zbudowany jest z modułowych, stalowych segmentów kratowych. Jego wysokość decyduje o zasięgu pracy maszyny i może być stopniowo zwiększana w miarę postępu budowy, dzięki czemu żuraw "rośnie" razem z budynkiem. Montaż kolejnych segmentów odbywa się przy użyciu dźwigu pomocniczego.
Mechanizm obrotu
Mechanizm obrotowy, zazwyczaj umieszczony na szczycie masztu, pozwala na obrót wysięgnika wokół osi wieży o 360 stopni. Jest to zaawansowany mechanizm łożyskowy, napędzany silnikiem elektrycznym, który umożliwia precyzyjne manewrowanie ładunkami w poziomie.
Wysięgnik
Wysięgnik to poziome ramię robocze żurawia, po którym porusza się wózek z hakiem. Jego długość, zwykle od 30 do 60 metrów, określa maksymalny zasięg pracy maszyny. Wysięgnik może być poziomy lub wychylny, co ułatwia pracę w ograniczonych przestrzeniach.
Przeciwwysięgnik i przeciwwagi
Po przeciwnej stronie wysięgnika znajduje się krótszy przeciwwysięgnik, na którym zamontowane są ciężkie betonowe bloki - przeciwwagi. Ich zadaniem jest równoważenie momentów sił powstających podczas podnoszenia ładunków, co zapewnia stabilność całej konstrukcji i zapobiega jej przechyleniu.
Wciągarka, liny i hak
Wciągarka, napędzana silnikiem elektrycznym, nawija lub odwija stalową linę, na której końcu znajduje się hak roboczy. To właśnie za pomocą tego systemu operator podnosi i opuszcza ładunki. W niektórych konfiguracjach wciągarka może również umożliwiać przemieszczanie ładunku w poziomie.
Kabina operatora
Kabina operatora to centrum dowodzenia żurawiem, zazwyczaj umieszczone w górnej części maszyny, zapewniające doskonałą widoczność placu budowy. Wyposażona jest w pulpity sterownicze, joysticki i systemy monitorujące, pozwalające na precyzyjne sterowanie wszystkimi funkcjami żurawia.
Zasada działania żurawia wieżowego
Działanie żurawia wieżowego opiera się na skoordynowanym działaniu kilku podstawowych ruchów mechanicznych, które umożliwiają precyzyjne przemieszczanie ładunków.
Podnoszenie i opuszczanie ładunku
Głównym zadaniem jest pionowy transport ładunków. Operator za pomocą wciągarki kontroluje nawijanie lub odwijanie stalowej liny, co skutkuje podnoszeniem lub opuszczaniem haka z ładunkiem. Proces ten wymaga precyzji i koncentracji, aby zapewnić bezpieczeństwo.
Ruch poziomy ładunku
Zmiana położenia ładunku w poziomie realizowana jest poprzez przesuw wózka po wysięgniku (w żurawiach z poziomym wysięgnikiem) lub przez zmianę kąta wychylenia ramienia (w żurawiach z wysięgnikiem wychylnym). Pozwala to na precyzyjne umieszczenie materiałów w wybranym miejscu na placu budowy.
Obrót żurawia
Mechanizm obrotu umożliwia obrócenie całej górnej części żurawia wraz z wysięgnikiem i ładunkiem wokół osi wieży. Dzięki temu operator może dostarczać materiały w dowolnym kierunku w zasięgu roboczym maszyny.
Jak działają żurawie? 🏗️ Maddie, wiesz? 👩
Budowa żurawia wieżowego - etapy montażu
Montaż żurawia wieżowego to złożony proces, wymagający precyzyjnego planowania i doświadczenia zespołu specjalistów.
Planowanie i przygotowanie fundamentu
Pierwszym krokiem jest dokładna analiza terenu i wybór optymalnej lokalizacji dla żurawia. Następnie przygotowywany jest solidny fundament, który zapewni stabilność konstrukcji.
Transport i montaż wieży
Po przygotowaniu fundamentu, na plac budowy transportowane są poszczególne elementy żurawia. Kolejne segmenty wieży są łączone ze sobą i wznoszone za pomocą dźwigu pomocniczego.
Instalacja obrotnicy i wysięgnika
Na szczycie wieży montowana jest obrotnica, do której mocowany jest wysięgnik roboczy oraz przeciwwysięgnik z przeciwwagami.
Montaż kabiny i systemów sterowania
Na odpowiedniej wysokości instalowana jest kabina operatora, a także podłączane są wszystkie niezbędne systemy elektryczne, napędowe i kontrolne.
Testy i odbiór techniczny
Po złożeniu żuraw przechodzi rygorystyczne testy obciążeniowe i funkcjonalne pod nadzorem Urzędu Dozoru Technicznego (UDT). Dopiero po uzyskaniu certyfikacji maszyna może bezpiecznie rozpocząć pracę.
Typy żurawi wieżowych i ich zastosowanie
Żurawie wieżowe dzielą się na kilka głównych typów, których wybór zależy od specyfiki projektu budowlanego.
Żurawie górnoobrotowe
Najczęściej spotykane, z mechanizmem obrotu na szczycie wieży. Umożliwiają osiąganie bardzo dużych wysokości i są idealne przy budowie wieżowców.
Żurawie dolnoobrotowe
W tych modelach mechanizm obrotu znajduje się u podstawy wieży. Są one niższe, ale szybsze w montażu i demontażu, co czyni je dobrym wyborem na mniejszych budowach.
Żurawie szybko montujące
Te mobilne jednostki rozstawiają się samodzielnie, często bez użycia dodatkowego dźwigu, co znacząco przyspiesza przygotowanie placu budowy. Sprawdzają się przy budowie domów jednorodzinnych i mniejszych obiektów.
Bezpieczeństwo i stabilność pracy żurawia wieżowego
Bezpieczeństwo jest priorytetem w pracy żurawiem wieżowym. Nowoczesne maszyny wyposażone są w liczne technologie i systemy zabezpieczeń.
Systemy zabezpieczeń
Do kluczowych zabezpieczeń należą: wyłączniki przeciążeniowe, ograniczniki krańcowe, anemometry monitorujące siłę wiatru oraz systemy awaryjne. Operatorzy muszą posiadać odpowiednie uprawnienia i przechodzić regularne szkolenia.
Kontrola i konserwacja
Regularne inspekcje techniczne i konserwacja wszystkich komponentów są kluczowe dla zapewnienia długotrwałej i bezpiecznej eksploatacji żurawia. Stan techniczny maszyny jest cyklicznie kontrolowany przez wyspecjalizowane serwisy.
Warunki atmosferyczne
Żurawie wieżowe mogą pracować tylko w określonym zakresie siły wiatru. W przypadku silniejszych podmuchów operator musi przerwać pracę, a żuraw ustawiany jest w tryb swobodnego obrotu, aby zminimalizować opór aerodynamiczny.
Przyszłość żurawi wieżowych
Branża żurawi wieżowych dynamicznie się rozwija. Oczekuje się, że technologie takie jak sztuczna inteligencja i robotyka zrewolucjonizują sposób ich obsługi, czyniąc je jeszcze bardziej efektywnymi i autonomicznymi.
Firmy takie jak PGMBW „Warszawa” sp. z o.o. oferują szeroki wybór żurawi wieżowych, dostosowanych do różnych potrzeb projektowych. Dzięki zaawansowanym technologiom i innowacyjnym rozwiązaniom, żurawie wieżowe będą nadal odgrywać kluczową rolę w przyszłości budownictwa.
Najczęściej zadawane pytania (FAQ)
Jak długo trwa montaż żurawia wieżowego?
Czas montażu zależy od wielkości i typu żurawia oraz warunków na placu budowy. Standardowo proces ten trwa od 1 do 3 dni roboczych dla żurawi stacjonarnych, a żurawie szybko montujące mogą być gotowe do pracy w ciągu kilku godzin.
Czy żuraw wieżowy można przestawić w inne miejsce?
Tak, żurawie wieżowe są konstrukcjami modułowymi i po demontażu mogą być przewiezione oraz ponownie zmontowane w nowej lokalizacji.
Jakie uprawnienia musi mieć operator żurawia wieżowego?
Operator musi posiadać specjalne uprawnienia wydane przez Urząd Dozoru Technicznego (UDT) w kategorii IŻ (żurawie wieżowe) oraz regularnie przechodzić szkolenia z zakresu bezpieczeństwa.
Co decyduje o wysokości żurawia wieżowego?
Wysokość żurawia zależy od liczby segmentów wieży oraz rodzaju zastosowanego fundamentu. Wysokość można zwiększać w trakcie budowy poprzez dodawanie kolejnych segmentów masztu lub wykorzystanie systemu wspinania.
