Żuraw Wieżowy Jednoramienny: Kompleksowe Informacje

Żuraw wieżowy, nazywany potocznie dźwigiem budowlanym, to jedno z najbardziej charakterystycznych i kluczowych urządzeń na placach budowy. Dzięki swojej wysokości i wszechstronności jest niezbędnym narzędziem przy realizacji dużych i skomplikowanych projektów budowlanych. Umożliwia przenoszenie wielotonowych ładunków, materiałów budowlanych oraz narzędzi, a także umieszczanie różnego rodzaju stałych instalacji.

Żurawie wieżowe to dźwignice zaliczane do największych maszyn transportowych, wykorzystywanych zarówno w budownictwie mieszkaniowym, jak i przemysłowym, do wznoszenia wielokondygnacyjnych budynków. Ich wykorzystanie pozwala znacznie usprawnić i przyspieszyć prace budowlane, co przyczynia się do obniżenia całkowitych kosztów inwestycji. Dzięki tym urządzeniom możliwe jest realizowanie złożonych i dużych inwestycji, nie tylko na otwartej przestrzeni, ale również w ciasnych przestrzeniach miejskich. Żurawie wieżowe pozwoliły inżynierom odejść od grubych ceglanych murów na rzecz konstrukcji stalowych, składających się z wielkogabarytowych elementów, umożliwiając wznoszenie budynków o wysokości setek metrów.

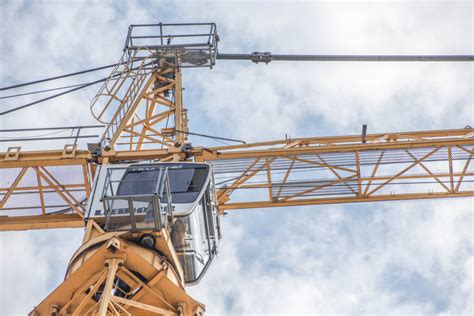

Budowa i Kluczowe Elementy Żurawia Wieżowego

Budowa żurawia wieżowego na pozór nie wydaje się skomplikowana, jednak jego działanie opiera się na zaawansowanej mechanice i nowoczesnych systemach bezpieczeństwa. Do elementów składowych tego typu urządzenia dźwignicowego należy pionowy maszt (zwany wieżą) montowany na odpowiednim podłożu.

Główne podzespoły konstrukcyjne:

• Podstawa: Najczęściej jest to rama krzyżowa z balastem lub kotwa fundamentowa, zapewniająca żurawiowi stabilność. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Musi być ona zakotwiona w odpowiednim gruncie (zwartym i nośnym), a kotwa musi zostać zalana w cementowym fundamencie.
• Maszt (wieża): Pionowa konstrukcja nośna, na której montuje się wysięgnik. Składa się z połączonych sekcji o długości od jednego do kilkunastu metrów. O wysokości żurawia decyduje wieża.
• Obrotnica: Znajduje się na szczycie masztu lub u jego podstawy, umożliwiając rotację ramienia wokół osi pionowej.
• Wysięgnik (ramię): Poziome lub nachylone pod kątem do poziomu ramię żurawia, decydujące o zasięgu pracy. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Na wieży montowany jest wysięgnik (ramię).
• Przeciwwysięgnik: Krótsze ramię, na którym umieszczona jest przeciwwaga. Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze, kompensującej siły działające na wysięgniku z podnoszonym ładunkiem.
• Kabina sterująca: Umieszczona u styku wieży i wysięgnika (lub w innym miejscu, zależnie od typu żurawia), z której steruje się całym urządzeniem. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki.
• Liny i bloczki: Umożliwiają podnoszenie i opuszczanie ładunków.
• Mechanizmy napędowe (silniki): Każdy z mechanizmów posiada oddzielny napęd, zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa, odpowiadający za ruch jezdny podstawy, obrót wysięgnika, opuszczanie i podnoszenie haka, przesuwanie wodzaka czy ruch wychylny wysięgnika.
• Systemy bezpieczeństwa: Zapewniają płynną i kontrolowaną pracę żurawia.

Mechanizmy Działania Żurawia Wieżowego

Sercem żurawia wieżowego jest jego mechanizm. Skomplikowany układ silników, przekładni, lin i bloczków umożliwia precyzyjne podnoszenie i opuszczanie ładunków. Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku, które odbywa się za pomocą stalowej liny nawlekanej na bęben wciągarki, zazwyczaj znajdującej się w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy. W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek (wodzak), który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia.

Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora, co zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego. Nowoczesne jednostki wyposażone są w sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy. Operatorzy są na bieżąco informowani o wszelkich nieprawidłowościach, co pozwala na szybką reakcję w przypadku usterek.

Klasyfikacja Żurawi Wieżowych

Podstawowymi kryteriami podziału żurawi wieżowych są takie parametry jak: umiejscowienie mechanizmu obrotu, rodzaj podstawy, typ montażu i wysięgnika.

Klasyfikacja ze względu na umiejscowienie mechanizmu obrotu:

• Żurawie górnoobrotowe: Mechanizm odpowiedzialny za ruch obrotowy jest wbudowany na górze wieży. Obraca się jedynie wysięgnik, przeciw-wysięgnik i głowica, a maszt pozostaje pionowy i nieruchomy. Ten rodzaj jest stosowany w średnich i dużych inwestycjach z długim terminem realizacji.
• Żurawie dolnoobrotowe: Mechanizm znajduje się na dole wieży. Obraca się on całym żurawiem, a jako jedyny nieruchomy pozostaje portal. Montaż tych maszyn odbywa się automatycznie.

Klasyfikacja ze względu na rodzaj podstawy:

• Żurawie stacjonarne: Nie posiadają funkcji przejezdnej. Są montowane na portalu, kotwie traconej lub krzyżu, zapewniając stabilność i są idealne do długoterminowych projektów. Mogą być też budowane na szczytowej kondygnacji budynku.
• Żurawie przejezdne: Są zaopatrzone w podwozie samochodowe, szynowe lub gąsienicowe, umożliwiając łatwe przemieszczanie po placu budowy.

Klasyfikacja ze względu na typ montażu:

• Żurawie szybkomontujące (samomontujące): Nie wymagają żurawi pomocniczych do pracy. Ich konstrukcja pozwala na szybkie przygotowanie do pracy, eliminując potrzebę dodatkowych urządzeń montażowych i przyspieszając start budowy. Rozkładają się hydraulicznie w kilka godzin.
• Żurawie montowane w zespołach: Wymagają użycia żurawi pomocniczych przy montażu.

Klasyfikacja ze względu na typ wysięgnika:

• Wysięgniki wspornikowe (z wodzakiem): Odporne na duże ciężary, przeznaczone do transportu bardzo ciężkich materiałów. Cięgnik (wodzak) porusza się po wysięgniku za pomocą dwóch lin.
• Wysięgniki wychylne (wysięgnikowe): Cięgnik jest zamontowany na samym końcu wysięgnika. Sprawdzają się w zamkniętych miejscach oraz takich, z ograniczoną przestrzenią czy gęstymi zabudowaniami.

Żurawie sterowane z kabiny lub z poziomu gruntu różnią się sposobem obsługi. W kabinie operator kontroluje ruchy maszyny z wnętrza, natomiast w wersji zdalnie sterowanej może obsługiwać urządzenie z poziomu gruntu przy użyciu pilota, co zwiększa swobodę i elastyczność pracy.

Montaż Żurawi Wieżowych

Montaż żurawia wieżowego to odpowiedzialne i wymagające zadanie, które ze względu na duże rozmiary maszyny odbywa się dopiero w miejscu jej pracy. Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego.

Przebieg montażu:

1. Rozmieszczenie podstawy: Proces zaczyna się od rozmieszczenia podstawy dźwigu na gruncie (krzyżowej lub kotwy fundamentowej). Musi być ona prawidłowo ustabilizowana i wypoziomowana, a kotwa zalana w cementowym fundamencie.
2. Montaż wieży: Na tak przygotowanej podstawie umieszcza się kolejne elementy konstrukcyjne należące do zestawu wieży. W przypadku żurawi górnoobrotowych wieża montowana jest z kolejnych elementów konstrukcyjnych na specjalnie przygotowanej podstawie.
3. Montaż wysięgnika i przeciwwagi: W przypadku montażu dźwigu dolnoobrotowego pracę zaczyna się od rozstawienia łap, wypoziomowania podstawy i ustawienia wieży w pozycji pionowej. Następnie zakłada się przeciwwagę i rozpoczyna montaż wieży oraz wysięgnika.
4. Dalsze etapy (dla żurawi górnoobrotowych): Kolejnym krokiem jest umieszczenie balastu centralnego, następnie zamontowanie obrotnicy i przeciwwysięgnika. Ostatnią fazą jest złożenie wysięgnika na gruncie, podniesienie go w całości oraz zamontowanie na obrotnicy. Do przygotowania żurawi górnoobrotowych często wykorzystywany jest dźwig samojezdny.

Montażu wysięgnika oraz wieży dokonuje się na dwa sposoby: hydraulicznie (z wykorzystaniem siłowników) lub mechanicznie (teleskopowo, wykorzystując liny i wielokrążki). Warto zauważyć, że montaż żurawia wieżowego wiąże się ze znaczną optymalizacją kosztów budowy.

Parametry Żurawi Wieżowych

Przy wyborze żurawia należy zwrócić uwagę na udźwig, wysięg, wartość użyteczną podnoszenia, moment roboczy i wywrotu żurawia. Poniżej przedstawiono najważniejsze parametry:

Największy obecnie produkowany żuraw to KRØLL K10000. Długość jego wysięgnika wynosi 100 m, a udźwig maksymalny to 240 000 kg do wysięgu 44 m, oraz 120 000 kg przy 82 m. Maksymalna wysokość haka w tym modelu wynosi 86 m.

Bezpieczeństwo Eksploatacji i Wymagane Uprawnienia

Bezpieczeństwo żurawia wieżowego jest priorytetem. Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń, w tym wbudowaną wagę podwieszanego ładunku, stację pogodową do monitorowania siły wiatru oraz systemy zdalnego monitorowania stanu. Zgodnie z nowymi przepisami BHP (obowiązującymi od listopada 2018 roku), konieczne jest ścisłe stosowanie się do instrukcji producenta żurawia, zawierającej obowiązki operatora, zasady konserwacji oraz przepisy bezpieczeństwa. Na budowie powinna znajdować się instrukcja transportowa i ewakuacyjna, a przy kolizyjnych pracach żurawia - opis szczególnych procedur.

Czynności zabronione podczas pracy z żurawiem:

• Użytkowanie żurawia bez aktualnej, pozytywnej decyzji Urzędu Dozoru Technicznego.
• Praca urządzeniem niesprawnym lub uszkodzonym.
• Zmienianie ustawień elementów zabezpieczających.
• Obsługa w niekorzystnych warunkach atmosferycznych (np. słaba widoczność, silny wiatr). Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny.
• Przeciążanie żurawia.
• Podnoszenie ładunków trwale połączonych z podłożem.
• Podnoszenie ludzi (wyjątkiem są sytuacje, w których uzyskano specjalne pozwolenie UDT).

Dla każdego żurawia należy prowadzić książkę dyżurów oraz dziennik konserwacji, w którym będą zapisywane czynności serwisowe. Wszystkie żurawie podlegają dozorowi technicznemu. Jednak żurawie o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) podlegają dozorowi uproszczonemu - nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia.

Wymagane uprawnienia do obsługi żurawia wieżowego:

• Wiek: Ukończone 18 lat.
• Orzeczenie lekarskie: Aktualne, stwierdzające brak przeciwwskazań do pracy na stanowisku operatora żurawia budowlanego.
• Zaświadczenie kwalifikacyjne: Ważne zaświadczenie kwalifikacyjne wydawane przez Urząd Dozoru Technicznego (UDT, TDT lub WDT) w kategorii IŻ (żurawie wieżowe). Zaświadczenie to jest ważne przez 5 lat (bezterminowe zaświadczenia zachowują ważność do 1 stycznia 2024 r.).
• Szkolenie: Ukończenie specjalistycznego kursu teoretyczno-praktycznego, zakończonego egzaminem państwowym przed komisją Dozoru Technicznego.

W zespole obsługującym żuraw musi znaleźć się także hakowy, który zajmuje się prawidłowym zawieszeniem ładunku oraz sygnalista, który kieruje jego transportem, wydając operatorowi polecenia i nadzorując bezpieczeństwo prac.

Firma HERKULES S.A. jest ekspertem w dziedzinie prac wysokościowych, oferując nowoczesne maszyny do różnorodnych zastosowań, wyłącznie znanych producentów, takich jak Wolff, Potain, Terex czy Jaso.

Najczęściej Zadawane Pytania

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości.

P: Jak działa żuraw wieżowy?

O: Działa na zasadzie obracania się wokół własnej osi, składa się z wysokiego masztu i długiego wysięgnika, na którym podnoszone są ładunki za pomocą liny i wyciągarki. Przeciwwaga stabilizująca zapewnia równowagę, a specjalne kotwy mogą zwiększyć jego stabilność.

P: Jakie typy żurawi wieżowych istnieją?

O: Istnieje kilka typów żurawi wieżowych, w tym żurawie stacjonarne, szynowe, szybko montujące, dolnoobrotowe, górnoobrotowe oraz żurawie sterowane z kabiny lub z poziomu roboczego.

P: Jak dobrać odpowiedni żuraw?

O: Przy wyborze żurawia należy zwrócić uwagę na wysokość podnoszenia, udźwig nominalny, długość wysięgnika oraz stabilność podłoża, na którym będzie montowany.

P: Jak długo trwa montaż żurawia wieżowego?

O: Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin.

P: Czy żurawie wieżowe są odporne na silny wiatr?

O: Tak, każdy żuraw ma określony przez producenta dopuszczalny zakres pracy przy wietrze (zazwyczaj do 10-15 m/s). W przypadku silnych podmuchów praca jest wstrzymywana, a żuraw zostaje ustawiony w tryb swobodnego obrotu (weathervaning), aby zminimalizować opór aerodynamiczny.

P: Kto może obsługiwać żuraw wieżowy?

O: Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być pełnoletni, ukończyć kurs i zdać egzamin państwowy oraz posiadać aktualne badania lekarskie.

P: Jakie uprawnienia są potrzebne do obsługi żurawia wieżowego?

O: Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.
