Żurawie Wieżowe: Moc Silnika, Parametry i Zastosowanie w Budownictwie

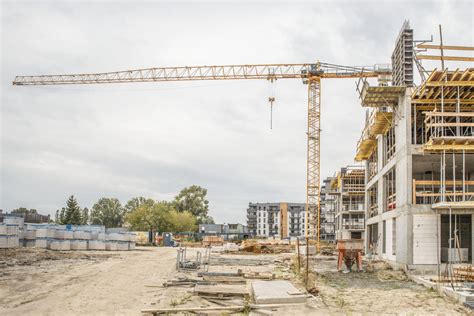

Żuraw wieżowy - potocznie zwany dźwigiem - to urządzenie dźwignicowe, zaliczane do największych maszyn roboczych, będące nieodłącznym elementem krajobrazu budów. Ich imponująca wysokość i zdolność do przenoszenia ciężkich ładunków na duże odległości czynią je niezastąpionymi w nowoczesnym budownictwie. Są kluczowym sprzętem na wielu placach budowy, umożliwiając efektywne przenoszenie ciężkich ładunków na znaczne wysokości. Ich konstrukcja i możliwości operacyjne muszą spełniać specyficzne wymogi, aby zapewnić bezpieczeństwo i wydajność pracy.

Kluczowe Elementy Żurawia Wieżowego

Żurawie wieżowe to skomplikowane maszyny, składające się z wielu istotnych elementów, których zrozumienie jest kluczowe dla efektywnego wykorzystania tych urządzeń w budownictwie. Główne elementy żurawia wieżowego to:

• Podstawa - najczęściej rama krzyżowa z balastem, która zapewnia żurawiom stabilność. Podstawa żurawia jest ciężka i stabilna, co poprawia jego stabilność.
• Wieża (kolumna) - pionowy maszt, który stanowi podstawę całej konstrukcji. O wysokości żurawia decyduje wieża, składająca się z połączonych sekcji o długości od jednego do kilkunastu metrów.
• Wysięgnik - ramię zamontowane na wieży. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów.
• Kabina sterująca - umieszczona u styku wieży i wysięgnika, z której steruje się całym urządzeniem.
• Lina nośna - umieszczona na cięgniku, jej główną funkcją jest przenoszenie ładunków. Inne ważne elementy to liny i bloczki, które umożliwiają podnoszenie i opuszczanie ładunków.
• Mechanizmy napędowe (silniki) i systemy bezpieczeństwa, które zapewniają płynną i kontrolowaną pracę żurawia.

Wszystkie te elementy współpracują ze sobą, aby żuraw wieżowy mógł efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy.

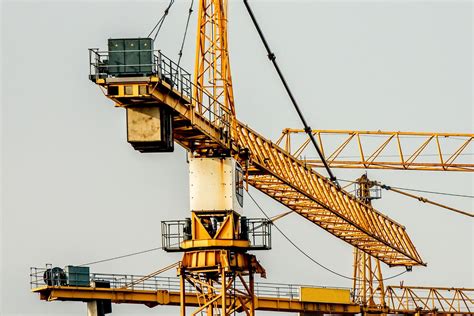

Mechanizm Działania Żurawia Wieżowego

Żuraw wieżowy działa na zasadzie obrotu wieży w poziomie, a także podnoszenia i opuszczania ładunków za pomocą wysięgnika. Serce żurawia wieżowego to jego mechanizm - skomplikowany układ silników, przekładni, lin i bloczków, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków. Wysięgnik jest zamontowany na obrotowym mechanizmie, który umożliwia jego pełen obrót o 360°. Do transportu ładunków wykorzystywane są haki, liny lub specjalistyczne chwytaki. Praca żurawia jest sterowana z poziomu kabiny operatora, co pozwala na precyzyjne podnoszenie i transportowanie materiałów w trudno dostępnych miejscach.

W żurawiach górnoobrotowych mechanizm obrotu umieszczony jest na górze wieży, gdzie obraca się wyłącznie wysięgnik, a wieża pozostaje nieruchoma. W żurawiach dolnoobrotowych mechanizm obrotu znajduje się na dole wieży, a zarówno wieża, jak i wysięgnik obracają się razem.

Wysięgniki w Żurawiach Wieżowych

Wysięgniki odgrywają kluczową rolę w funkcjonowaniu żurawi wieżowych. Ich właściwy wybór może znacząco wpłynąć na efektywność pracy na budowie. Mogą być:

• Wychylne - charakteryzują się dobrą zwrotnością nawet w ciasnych miejscach, a żurawie z takim wysięgnikiem są lżejsze. Na końcu ramienia podnośnika znajdują się bloki wyposażone w liny nośne, na których zawieszony jest ładunek. Ramiona podnoszące są zamontowane skośnie do horyzontu. Zaletą jest możliwość złożenia wysięgnika w trakcie przenoszenia ładunku na czas omijania przeszkody.
• Wodzakowe - są stosowane przy ładunkach o dużym ciężarze i konstrukcjach wielkogabarytowych, takich jak obiekty energetyczne. Wodzak (cięgnik) porusza się po wysięgniku poziomo za pomocą zespołu dwóch cięgników. Wysięgnik wodzakowy dzieli się na odciągowy lub bez odciągowy.

Moc i Parametry Techniczne Żurawia Wieżowego

Zrozumienie mocy żurawia wieżowego jest kluczowe dla efektywnego planowania budowy oraz zapewnienia bezpieczeństwa na placu budowy. Moc żurawia wieżowego to zdolność urządzenia do podnoszenia, przenoszenia i precyzyjnego umieszczania ładunków na budowie.

Kluczowe Dane Techniczne

Kluczowe parametry, które określają wydajność i zastosowanie maszyny, obejmują wysokość roboczą, udźwig oraz długość wysięgnika. Możliwości działania i obszar zastosowania takich urządzeń są określone przez następujące cechy:

• Udźwig [t] - to największa masa ładunku, jaką żuraw może podnieść podczas pracy, przy jednoczesnym zachowaniu warunków wytrzymałościowych, stateczności i bezpieczeństwa. Wartość ta zależy od modelu żurawia oraz konfiguracji ramienia, i waha się od kilku do nawet kilkuset ton. Warto zauważyć, że udźwig jest zmienną wartością, która zależy od wysięgu żurawia. Żurawie o największym udźwigu - około 75 ton - są używane w budownictwie przemysłowym, np. w elektrowniach jądrowych i przy zaporach wodnych.
• Wysięg żurawia [m] - to odległość między osią obrotu żurawia a pionową osią haka nośnego. Wysięg żurawia również jest wartością zmienną, która zależy od konfiguracji wysięgnika, i waha się od 20 do 80 metrów. Dłuższe ramiona pozwalają na operowanie ładunkiem na większych obszarach bez konieczności przemieszczania całego żurawia, jednak im dłuższe ramię, tym mniejszy maksymalny udźwig na jego końcu.
• Wysokość użyteczna podnoszenia [m] - definiuje maksymalną wysokość, na jaką żuraw może podnieść ładunek. Jest to odległość pionowa od poziomu podłoża do poziomej osi haka umieszczonego w najwyższym punkcie przy danym wysięgu. Ta wartość również jest zmienna i zależy od liczby zamontowanych członów wieży. Żurawie wieżowe mogą osiągać wysokość podnoszenia od kilkudziesięciu do nawet ponad 100 metrów, a dostępne są również typy żurawi o wysokości podnoszenia do 220 metrów.
• Moment roboczy - jest to iloczyn udźwigu żurawia przez jego wysięg (M = Q · lz) i stanowi wartość stałą. Ten parametr określa, ile momentu siły jest dostępne do podnoszenia ładunków. Wyrażany jest w tonometrach (tm).
• Moment wywrotu żurawia - jest to wartość obliczana na podstawie różnicy momentów ustalających i momentów wywracających żurawia wieżowego, mierzona względem hipotetycznej krawędzi wywrotu. Obliczenia uwzględniają obciążenia dźwignicy.
• Moc silnika - silniki napędowe żurawi wieżowych mogą mieć moc od kilkudziesięciu do kilkuset kilowatów (kW).
• Prędkość operacyjna - szybkość podnoszenia i opuszczania ładunków oraz obracania ramienia wpływa na efektywność pracy żurawia.

Przy wyborze żurawia wieżowego należy uwzględnić te parametry techniczne, aby dopasować urządzenie do konkretnych potrzeb i zapewnić bezpieczne oraz efektywne wykonywanie prac.

Wpływ Nowoczesnych Technologii na Moc Żurawi Wieżowych

Nowoczesne technologie mają znaczący wpływ na zwiększenie mocy żurawi wieżowych:

• Stal wysokowytrzymała: Nowoczesne żurawie są budowane z materiałów o wysokiej wytrzymałości, co pozwala na zwiększenie udźwigu bez zwiększania masy samego żurawia.
• Systemy sterowania: Nowoczesne systemy komputerowe i oprogramowanie do sterowania żurawiami umożliwiają precyzyjne manipulowanie ładunkami, gwarantując optymalne bezpieczeństwo. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny.

Typy i Klasyfikacja Żurawi Wieżowych

Żurawie wieżowe możemy klasyfikować pod kilku wskaźników, co pozwala na ich szerokie wykorzystanie w różnych branżach budowlanych.

Według Konstrukcji Platformy

• Platforma obrotowa: Urządzenia obrotowe są wykorzystywane do szybkich prac, takich jak budowa małych budynków, pilne naprawy oraz budowa mostów i przejść. W tego typu platformach obraca się cała konstrukcja. Są one łatwe do przewiezienia na miejsce i montażu. Platforma obrotowa składa się z ramy i belek, które przenoszą największe obciążenia. Wciągarki wysięgnikowe i ładunkowe są mocowane za pomocą wspornika. Przeciwwaga jest zamontowana u podstawy wieży. Maksymalny udźwig wynosi 25 ton, a wysokość podnoszenia 90 metrów.
• Platforma nieobrotowa: Żurawie z nieobrotową platformą mają większą moc, dlatego są stosowane w budownictwie wysokościowym i złożonym, gdzie wymagane są duże udźwigi. Sama platforma nie jest obrotowa, ale na szczycie wieży znajduje się ruchoma głowica, do której przymocowany jest wysięgnik i przeciwwaga zapewniająca stabilność. Żurawie tego typu mogą podnosić ładunki o masie do 75 ton na wysokość do 220 metrów.

Według Rodzaju Podpory

• Żurawie stacjonarne: Nadają się do poważnych, długotrwałych prac. Są instalowane na stałe, najczęściej na fundamentach, i nie mogą być transportowane bez demontażu. Montaż na fundamentach jest wygodny, gdyż nie ma potrzeby mocowania wieży w pionie. Mogą być także budowane na szczytowej kondygnacji budynku.
• Żurawie przejezdne: Mogą poruszać się po placu budowy na podwoziu szynowym lub gąsienicowym. Maszyna zamontowana jest na ruchomej osi z kołami, gąsienicami lub szynami. Nie ma potrzeby demontowania dźwigu w celu przeniesienia go do sąsiedniego obiektu. Z tego właśnie powodu żurawie przejezdne są popularne przy realizacji pilnych projektów. Najbardziej powszechne są dźwigi poruszające się po szynach, układa się je w niewielkiej odległości od placu budowy, dzięki czemu można je podnosić, opuszczać i przemieszczać po całym placu.

Według Konstrukcji Wieży

• Kratowe: Są lekkie dzięki rurkowej konstrukcji. Wieża jest zamontowana z metalowych rur i narożników oraz pochylonych prostopadłych prętów. Dźwigi są wytrzymałe i szybko docierają na miejsce, jednakże nie mogą podnosić ciężkich ładunków.
• Teleskopowe: Są ciężkie, ale wytrzymałe. Stosowane w budownictwie wielkogabarytowym do budowy obiektów takich jak wieżowce, budynki przemysłowe, porty. Są często wykorzystywane na północnych szerokościach geograficznych, gdyż zachowują sprawność w niskich temperaturach. Teleskopowe wieże składają się z dwóch części: zewnętrznej części nośnej i wewnętrznej części wysuwowej.

Montaż i Demontaż Żurawi Wieżowych

Żuraw na budowę przewożony jest w elementach na ciężarówkach. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia, do której mocowana jest wieża. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.

Żuraw przemieszcza się na miejsce montażu ciągnięty za ciągnikiem siodłowym lub balastowym. Po wypoziomowaniu żurawia przystępuje się do ustawienia wieży do pionu, a następnie założenia przeciwwagi.

Montaż szybkomontujący to metoda, która pozwala na szybkie i efektywne postawienie żurawia. Montaż z podzespołów wymaga więcej czasu i zasobów. Demontaż żurawi wieżowych powinien być przeprowadzany z zachowaniem szczególnej ostrożności. Warto pamiętać, że odpowiednie przygotowanie i planowanie tych działań mogą znacząco wpłynąć na efektywność całego projektu budowlanego.

Bezpieczeństwo Eksploatacji Żurawi Wieżowych

Bezpieczeństwo żurawia wieżowego jest priorytetem. Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń. Obejmują one zarówno fizyczną budowę maszyny, jak i systemy monitorujące jego działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach. Żurawie wieżowe są mocowane do podłoża, co zapewnia im stabilność i trwałość.

Systemy Zabezpieczeń

Systemy zabezpieczeń w żurawiach wieżowych odgrywają kluczową rolę w zapewnieniu bezpieczeństwa operacji. Obejmują one zarówno mechaniczne blokady, jak i zaawansowane elektroniczne systemy monitorujące warunki pracy. Wśród nich znajdują się:

• Systemy kontroli obciążenia - zapobiegają przeciążeniu żurawia, np. wbudowana waga podwieszanego ładunku.
• Systemy ostrzegawcze - sygnalizują niebezpieczne warunki pogodowe, np. stacja pogodowa do monitorowania siły wiatru.
• Ogranicznik wysokości i podnoszenia haka.
• Unieruchomienie mostka i wózka.
• Blokada drzwi kokpitu.
• Wyłącznik awaryjny.
• Panel ochrony dźwigu.

Nowoczesne żurawie są naszpikowane elektroniką, co umożliwia zdalne monitorowanie ich stanu i działania w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. Wszystkie żurawie wieżowe muszą być odpowiednio zabezpieczone przed silnym wiatrem, a właściwe ustawienie wysięgnika jest kluczowe, aby uniknąć niebezpiecznych sytuacji.

Procedury Bezpieczeństwa i Dozór Techniczny

Każda firma, która eksploatuje żurawie wieżowe, powinna posiadać jasno określone procedury bezpieczeństwa. Obejmują one zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne. Przy zwiększaniu mocy żurawia wieżowego, kluczowe jest zachowanie odpowiednich standardów bezpieczeństwa, zgodnych z normami takimi jak:

• Norma EN 14439: Określa wymagania dotyczące projektowania, produkcji, inspekcji oraz testowania żurawi wieżowych.
• Dyrektywa Maszynowa 2006/42/WE: Reguluje wymogi bezpieczeństwa i ochrony zdrowia dotyczące projektowania i produkcji maszyn, w tym żurawi wieżowych.

Wszystkie żurawie podlegają dozorowi technicznemu, zgodnie z Rozporządzeniem Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468) oraz Rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz.). Wyjątek stanowią żurawie o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób), dla których ustalono formę dozoru uproszczonego. Urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia. Uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.

Konserwacja Żurawia Wieżowego

Aby zapewnić długotrwałą i bezpieczną eksploatację żurawia wieżowego, niezbędna jest jego regularna konserwacja. Obejmuje to zarówno przeglądy techniczne, jak i bieżącą naprawę usterek.

• Częstotliwość przeglądów: Przeglądy techniczne żurawia wieżowego powinny być przeprowadzane regularnie co miesiąc, zgodnie z zaleceniami. W zależności od intensywności pracy oraz warunków eksploatacji, przegląd może obejmować kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych, a także systemów bezpieczeństwa.
• Najczęstsze problemy: Do najczęstszych problemów eksploatacyjnych żurawi wieżowych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Regularna konserwacja i szybkie reagowanie na drobne usterki pozwala na unikanie poważniejszych problemów i zwiększa trwałość maszyny.

Zastosowanie Żurawi Wieżowych

Żurawie wieżowe są niezwykle wszechstronnymi maszynami, używanymi w różnych branżach do podnoszenia ciężkich ładunków na znaczne wysokości. Ich funkcjonalność sprawia, że są niezastąpione w wielu projektach, w tym:

• Budowa budynków mieszkalnych i komercyjnych.
• Budowa dróg, mostów i obiektów przemysłowych.
• Prace przy budowie zapór wodnych i statków.
• Przenoszenie ciężkich towarów czy ładunków na określoną wysokość i w obrębie placu budowy.
• Rozładunek i załadunek pojazdów.
• Podnoszenie i montaż stalowych elementów na każdym piętrze.
• Osadzanie paneli prefabrykowanych.
• Wylewanie betonu.
• Umieszczanie stałych instalacji elektrycznych i mechanicznych.

Doskonale nadają się do przyspieszenia procesu budowy, obniżając koszty wynikające z czasu i siły roboczej. Żuraw wieżowy jest w stanie udźwignąć do 75 ton, czyli znacznie więcej niż jakiekolwiek inne urządzenie do transportu materiałów.

Żurawie wieżowe są kluczowymi urządzeniami w budownictwie, które pomagają w podnoszeniu i przenoszeniu ciężkich ładunków. Dzięki dużej wysokości roboczej oraz nośności, umożliwiają one transport materiałów na duże wysokości, co jest kluczowe w przypadku budowy wieżowców, drapaczy chmur oraz innych dużych obiektów wysokościowych.
