Żuraw wieżowy: Kompletny przewodnik po budowie, działaniu i zastosowaniu

Żuraw wieżowy to jedno z najbardziej charakterystycznych i nieodzownych urządzeń na placach budowy, będące symbolem nowoczesnych projektów budowlanych. Dzięki swojej wysokości i wszechstronności, te precyzyjne i potężne maszyny są niezbędnym narzędziem przy realizacji dużych, złożonych inwestycji, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Żurawie wieżowe to specjalistyczne dźwigi budowlane, zaliczane do największych urządzeń transportu bliskiego. Ich przeznaczeniem jest podnoszenie i przenoszenie wielotonowych ładunków, materiałów budowlanych oraz narzędzi na terenie budowy, a także umieszczanie różnego rodzaju stałych instalacji.

Budowa żurawia wieżowego

Żuraw wieżowy to specjalistyczny dźwig budowlany składający się z pionowej wieży (masztu) i poziomego lub nachylonego wysięgnika. Działa na zasadzie obracania się wokół własnej osi. Składa się z wysokiego masztu oraz długiego wysięgnika, a ładunki podnoszone są za pomocą liny i wyciągarki umieszczonej na wysięgniku.

Główne podzespoły konstrukcyjne

• Podstawa - zazwyczaj betonowa, przymocowana do betonowej płyty, zapewnia stabilność i łączy się z masztem.
• Maszt (wieża) - pionowa konstrukcja nośna, na której montuje się wysięgnik. Składa się z licznych elementów (segmentów) kratownicowych.
• Obrotnica - montowana na górze masztu, to dzięki niej żuraw może się obracać o 360° wokół osi pionowej.
• Wysięgnik - poziome lub skośne ramię robocze żurawia, decyduje o jego zasięgu i umożliwia przemieszczanie ładunku. Na nim również znajduje się kabina operatora w niektórych typach żurawi.
• Przeciwwysięgnik - krótszy wysięgnik, na którym umieszczona jest przeciwwaga.
• Przeciwwaga stabilizująca - betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem, równoważąc obciążenia i stwarzając bezpieczne operowanie nawet na dużej wysokości.

Maszt może być montowany jako sekcyjny (żurawie górnoobrotowe) lub zintegrowany (żurawie dolnoobrotowe). Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem. Wysięgnik z kolei może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej.

Mechanizmy działania żurawia wieżowego

Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Żeby zrozumieć, jak działa dźwig budowlany, należy przede wszystkim poznać napędy, jakie znajdują się w urządzeniu.

Żurawie wieżowe wyposażone są w napędy, spośród których każdy odpowiada za inny ruch dźwignicy. Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku, które odbywa się za pomocą stalowej liny nawlekanej na bęben wciągarki, zazwyczaj znajdującej się w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy.

W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego.

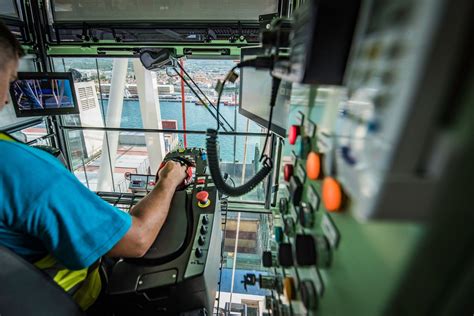

Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie umieszczonej na szczycie masztu lub przy wysięgniku. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Żurawie wieżowe wymagają dostępu do stabilnego źródła energii elektrycznej. Na budowie, na której wykorzystywany jest żuraw, konieczny jest niezawodny system zasilania, wyposażony także w awaryjne źródło energii, aby uniknąć opóźnień w realizacji inwestycji.

Rodzaje żurawi wieżowych

Wybór odpowiedniego typu żurawia zależy od specyficznych potrzeb danego projektu budowlanego, takich jak wysokość pracy, rodzaj terenu czy mobilność urządzenia. Różne żurawie umożliwiają dostosowanie do wymagań placu budowy i optymalne zarządzanie pracami transportowymi.

Żurawie wieżowe można klasyfikować na kilka sposobów:

Podział ze względu na umiejscowienie mechanizmu obrotowego:

• Żurawie dolnoobrotowe - charakteryzują się obrotem masztu wokół własnej osi, co umożliwia precyzyjne przenoszenie ładunków na całym placu. Mechanizm obrotowy został umieszczony w dolnej części żurawia, co oznacza, że obraca się nie tylko wysięgnik, ale też kolumna żurawia budowlanego.
• Żurawie górnoobrotowe - w tych żurawiach maszt pozostaje nieruchomy, a obraca się jedynie wysięgnik, co sprawdza się w precyzyjnych pracach w ograniczonej przestrzeni. Mechanizm obrotowy jest umieszczony na górze.

Podział ze względu na sposób montażu do podłoża:

• Żurawie stacjonarne - na stałe zamocowane do podłoża (np. do betonowej płyty), zapewniają stabilność i są idealne do długoterminowych projektów, gdzie nie ma potrzeby ich przemieszczania.
• Żurawie szynowe (przejezdne) - dzięki torowisku (lub innemu podwoziu, np. kołowemu, gąsienicowemu) umożliwiają łatwe przemieszczanie po placu budowy, oferując mobilność i elastyczność pracy w różnych miejscach.
• Żurawie szybko montujące (samomontujące) - idealne do prac wymagających szybkiego montażu. Ich konstrukcja pozwala na szybkie przygotowanie do pracy, eliminując potrzebę dodatkowych urządzeń montażowych i przyspieszając start budowy. Mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych.

Podział ze względu na typ wysięgnika:

• Wysięgnik poziomy (wspornikowy) - z wózkiem transportowym, często spotykane w żurawiach górnoobrotowych.
• Wysięgnik wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej, gdzie przestrzeń w poziomie jest ograniczona.

Podział ze względu na sterowanie:

• Żurawie sterowane z kabiny - operator kontroluje ruchy maszyny z wnętrza kabiny.
• Żurawie sterowane z poziomu gruntu (zdalnie) - operator może obsługiwać urządzenie z poziomu gruntu przy użyciu pilota, co zwiększa swobodę i elastyczność pracy.

Jak dobrać odpowiedni żuraw na budowę?

Parametry żurawi wieżowych, które trzeba uwzględnić przy ich doborze, są kluczowe, aby spełnić wymagania budowy oraz zapewnić bezpieczeństwo. Obejmują one między innymi udźwig, zasięg, wysokość roboczą, stabilność konstrukcji oraz możliwość dostosowania do warunków terenowych i specyfiki realizowanego projektu.

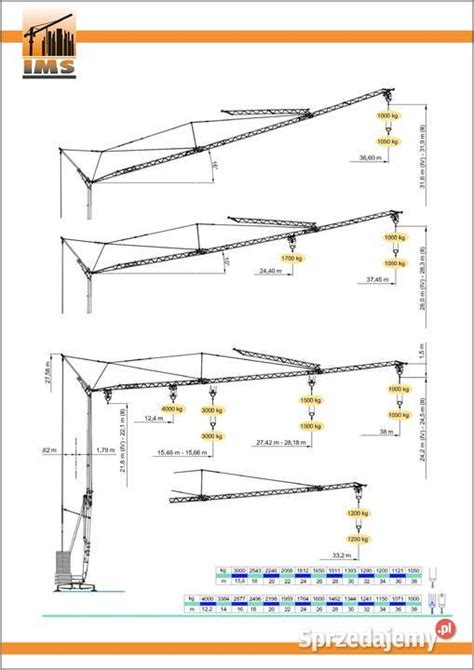

Kluczowe parametry żurawia

W przypadku żurawi wieżowych stacjonarnych istnieje możliwość modyfikacji wysokości masztu oraz długości wysięgnika, o ile pozwala na to instrukcja eksploatacji konkretnego modelu żurawia. Taki żuraw można dostosować do potrzeb budowy poprzez dodanie dodatkowych elementów masztu lub wysięgnika, co pozwala na zwiększenie jego zasięgu i wysokości podnoszenia.

Zastosowanie żurawi wieżowych w praktyce

Wykorzystanie żurawia wieżowego pozwala znacznie usprawnić i przyspieszyć prace budowlane. Szybsza realizacja inwestycji przyczynia się oczywiście do obniżenia jej całkowitych kosztów. Dzięki tym urządzeniom dźwignicowym możliwe jest realizowanie złożonych i dużych inwestycji, nie tylko na otwartej przestrzeni, ale również w ciasnych przestrzeniach miejskich.

Żurawie wieżowe pozwoliły inżynierom odejść od grubych ceglanych murów, spajanych za pomocą zaprawy, na rzecz konstrukcji stalowych, składających się z wielkogabarytowych elementów. Dzięki żurawiom we współczesnych miastach mogą wznosić się budynki o wysokości setek metrów.

Z żurawi wieżowych możemy skorzystać w wielu sektorach, m.in.:

• w budownictwie - przemysłowym i mieszkaniowym (wielkopowierzchniowym);
• w transporcie, przy rozładowywaniu i przeładowywaniu materiałów;
• przy montowaniu stalowych konstrukcji.

Ekipa budowlana używa żurawia wieżowego do podnoszenia stali, betonu, dużych narzędzi takich jak palniki i generatory acetylenowe oraz szerokiej gamy innych materiałów budowlanych. Żurawie są powszechnym elementem każdego większego placu budowy.

Bezpieczeństwo na stanowisku żurawia wieżowego

Bezpieczeństwo operacji żurawiem wieżowym jest kluczowym aspektem w branży budowlanej. Nowe przepisy BHP dla operatorów żurawi wieżowych i szybko montujących, obowiązujące od listopada 2018, nakładają konieczność ścisłego stosowania się do instrukcji producenta żurawia. Dokument ten zawiera między innymi obowiązki operatora i zasady konserwacji oraz przepisy bezpieczeństwa.

Na budowie powinna znajdować się też opracowana instrukcja transportowa i ewakuacyjna, a przy kolizyjnych pracach żurawia, opis szczególnych procedur. W zespole obsługującym żuraw musi znaleźć się także hakowy, który zajmuje się prawidłowym zawieszeniem ładunku oraz sygnalista, który kieruje jego transportem, wydając operatorowi polecenia i nadzorując bezpieczeństwo prac.

Czynności zabronione

Podczas pracy z żurawiem budowlanym obowiązują ścisłe zakazy, które mają na celu stworzenie bezpieczeństwa na placu budowy:

• Żurawia nie można użytkować bez aktualnej, pozytywnej decyzji Urzędu Dozoru Technicznego.
• Praca urządzeniem niesprawnym lub uszkodzonym jest absolutnie zabroniona. Wszelkie naprawy powinny być przeprowadzane wyłącznie przez osoby posiadające stosowne uprawnienia.
• Niedopuszczalne jest zmienianie ustawień elementów zabezpieczających, które mają za zadanie chronić zarówno operatora, jak i osoby przebywające w pobliżu.
• Żurawia nie można obsługiwać w niekorzystnych warunkach atmosferycznych, na przykład w przypadku słabej widoczności czy przy silnym wietrze.
• Jego przeciążanie jest surowo zabronione, podobnie jak podnoszenie ładunków, które są trwale połączone z podłożem.
• Żurawiem nie wolno także podnosić ludzi - wyjątkiem są sytuacje, w których uzyskano specjalne pozwolenie Urzędu Dozoru Technicznego na taki transport.

Dla każdego żurawia należy również prowadzić książkę dyżurów oraz dziennik konserwacji, w którym będą zapisywane czynności serwisowe. Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). W przypadku silnych podmuchów operator musi zatrzymać pracę, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się “z wiatrem” (tzw. weathervaning).

Jak zostać operatorem żurawia?

Aby rozpocząć pracę na stanowisku operatora żurawia wieżowego, należy spełnić kilka wymagań dotyczących wieku, zdrowia oraz kwalifikacji zawodowych.

• Wiek: Kandydat na operatora musi mieć ukończone 18 lat.
• Wykształcenie: Należy posiadać wykształcenie minimum podstawowe.
• Orzeczenie lekarskie: Kolejnym wymogiem jest posiadanie aktualnego orzeczenia lekarskiego, które potwierdza, że dana osoba nie ma żadnych przeciwwskazań zdrowotnych do wykonywania zawodu operatora żurawia. Badania lekarskie są szczególnie ważne, gdyż praca na żurawiu wymaga pełnej sprawności fizycznej oraz dobrej koordynacji.
• Zaświadczenie kwalifikacyjne UDT: Ostatnim, ale równie istotnym kryterium jest posiadanie ważnego zaświadczenia kwalifikacyjnego wydanego przez Urząd Dozoru Technicznego (UDT, TDT lub WDT), które formalnie uprawnia do obsługi żurawi wieżowych (kategoria IŻ).

Aby uzyskać takie zaświadczenie, kandydat musi przejść specjalistyczne szkolenie i zdać odpowiedni egzamin, który sprawdza jego umiejętności praktyczne oraz znajomość zasad bezpieczeństwa i obsługi żurawia. Kursy te są organizowane przez Ośrodki Kształcenia Zawodowego i obejmują zarówno część teoretyczną, jak i praktyczną. Szkolenie kończy się egzaminem przed komisją Urzędu Dozoru Technicznego.

Uzyskane zaświadczenie kwalifikacyjne uprawnia do obsługi różnych typów żurawi wieżowych, w tym stacjonarnych, szybko montujących i szynowych. Zgodnie z obowiązującymi przepisami, zaświadczenie kwalifikacyjne uprawniające do obsługi żurawi wieżowych, wydane przez Urząd Dozoru Technicznego, jest ważne przez pięć lat (choć w praktyce może być wydane bezterminowo, operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich). Aby przedłużyć ważność uprawnień, operator musi złożyć specjalny wniosek do organu Urzędu Dozoru Technicznego, który wydał to zaświadczenie, najlepiej na trzy miesiące przed upływem daty ważności.

Zalety żurawi wieżowych

Żuraw wieżowy to kluczowy element współczesnego budownictwa. Jego wszechstronność, wydajność i możliwość pracy w trudnych warunkach sprawiają, że jest niezbędny w realizacji dużych i skomplikowanych projektów. Zalety żurawi wieżowych to:

• możliwa bardzo duża wysokość podnoszenia ładunków;
• możliwość unoszenia kilkutonowych ładunków;
• nieskomplikowana obsługa jak na sprzęt budowlany;
• możliwość pracy w trudnym terenie;
• duża wydajność pracy;
• duża precyzja;
• wielofunkcyjność;
• usprawnienie wykonywania działań.

Żuraw optymalizuje prace budowlane w obrębie placu budowy. Dzięki niemu można podnosić i przenosić bardzo duże ciężary i to z wykorzystaniem pomocy zaledwie jednej lub dwóch osób (operator + hakowy).

Najczęściej zadawane pytania

Jak długo trwa montaż żurawia wieżowego?

Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Czy żurawie wieżowe są odporne na silny wiatr?

Tak, jednak każdy żuraw ma określony przez producenta dopuszczalny zakres pracy przy wietrze. Zazwyczaj maksymalna prędkość wiatru dla bezpiecznego podnoszenia ładunków wynosi 10-15 m/s. Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Kto może obsługiwać żuraw wieżowy?

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.
